Доброго часу доби всім читачам і проявившим інтерес до мого БЖ.Вирішив і я встановити підсвічування ніг на Такумушку. Легкихшляхів не шукав, як то кажуть хотів, щоб усе було по феншу — щобсвітло загорявся там, де відчинені двері, а не все й одразу...Скажу заздалегідь, дуже зручна штука, тепер я і пасажири точнознаємо, у кого з нас не зачинені двері, для цього виповзував діоди, які мають на меті не пропустити "мінус" на інші кінцівики. Такожзаразом вирішилася ще одна проблема — світло в багажнику, воно унас закільцьоване до дверей і загорялося при відчиненні будь-якихдверей.
Відвідав магазин і прикупив:
1. 44 грн.
2. 5 діодів — 1 грн.
3. 20 метрів кабелю одножильного — 20 грн.
Плюс брав окремо від аккумулятора, поставив окремий запобіжник Намайбутнє планую підключити до цієї ж проводки і підсвічування удвері.

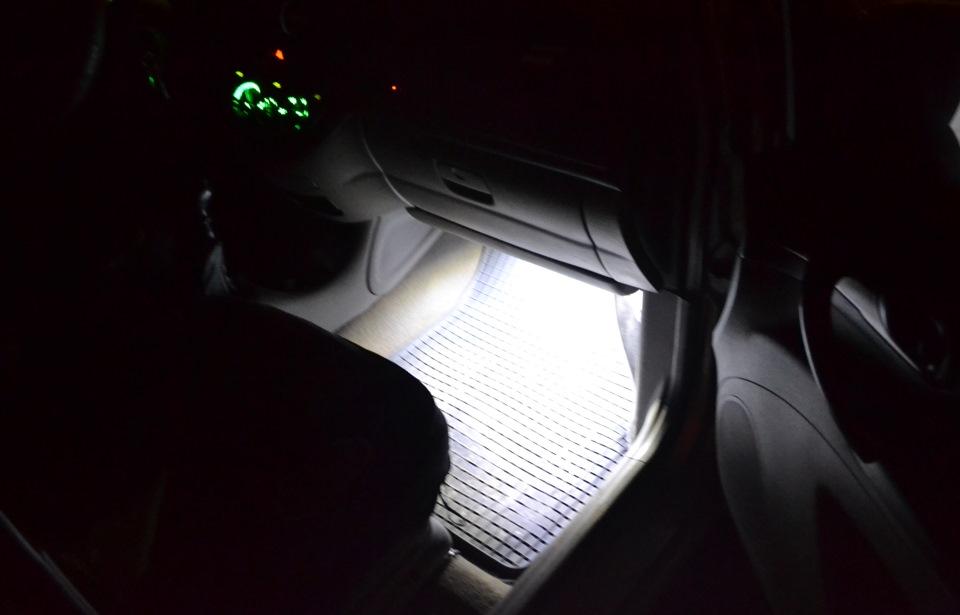

Ось невеликий фотозвіт виконаної роботи та результати. Інформаціястане комусь корисною, відповім на питання, що Вас цікавлять.
Робив за такою схемою

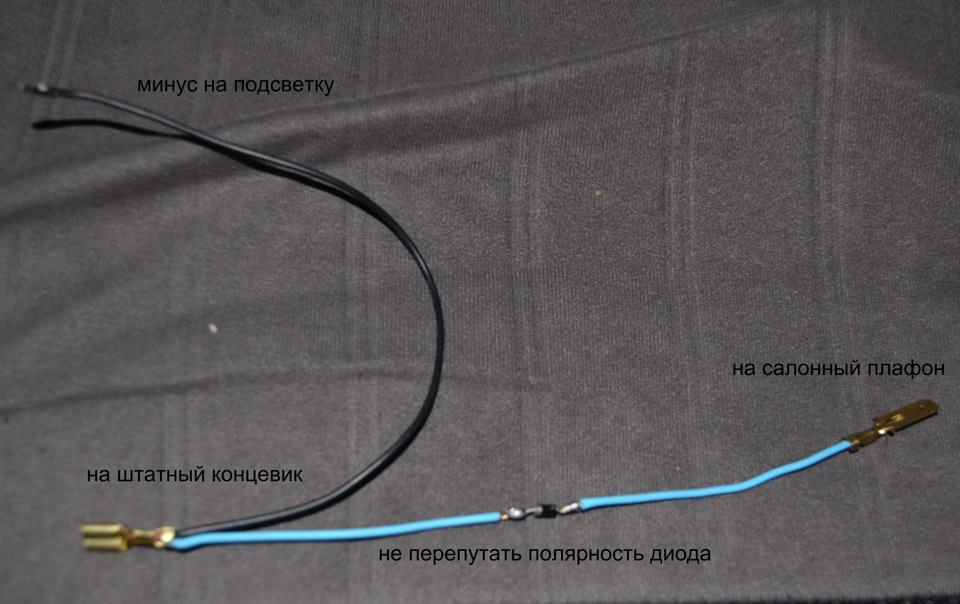

Припаяв дроти до діода і причепив фішки, щоб не різати штатнупроводку.

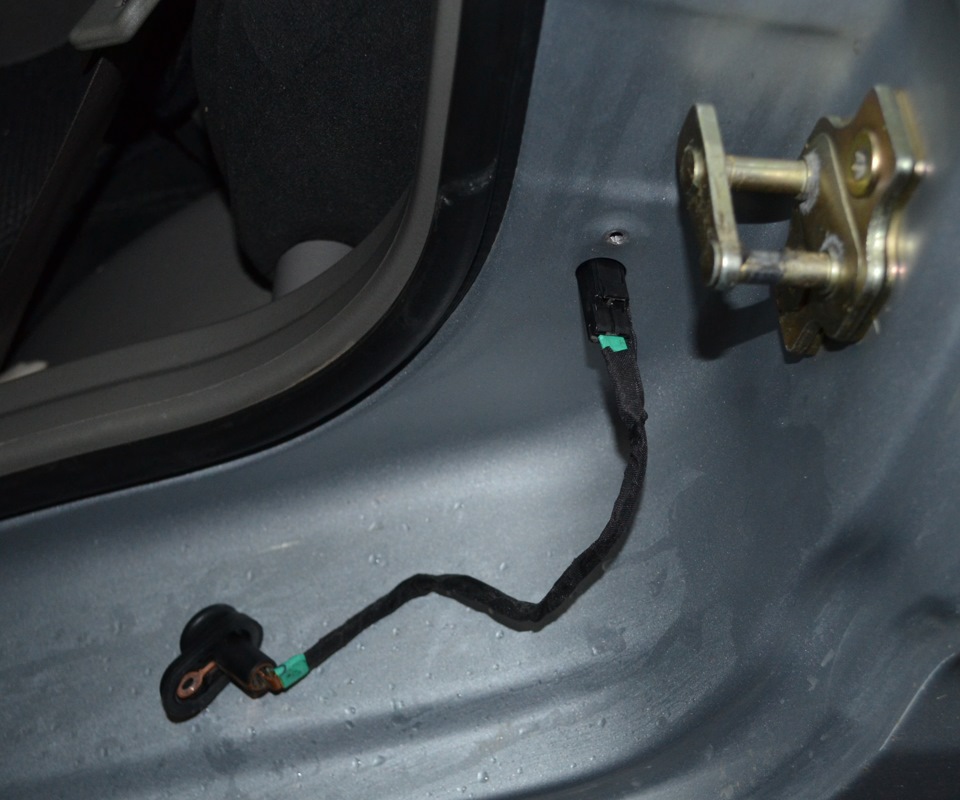

Викрутив кінцевик, на спаяні дроти одягнув термоусадку і замотавізолентою. Підключив все згідно з першою схемою.

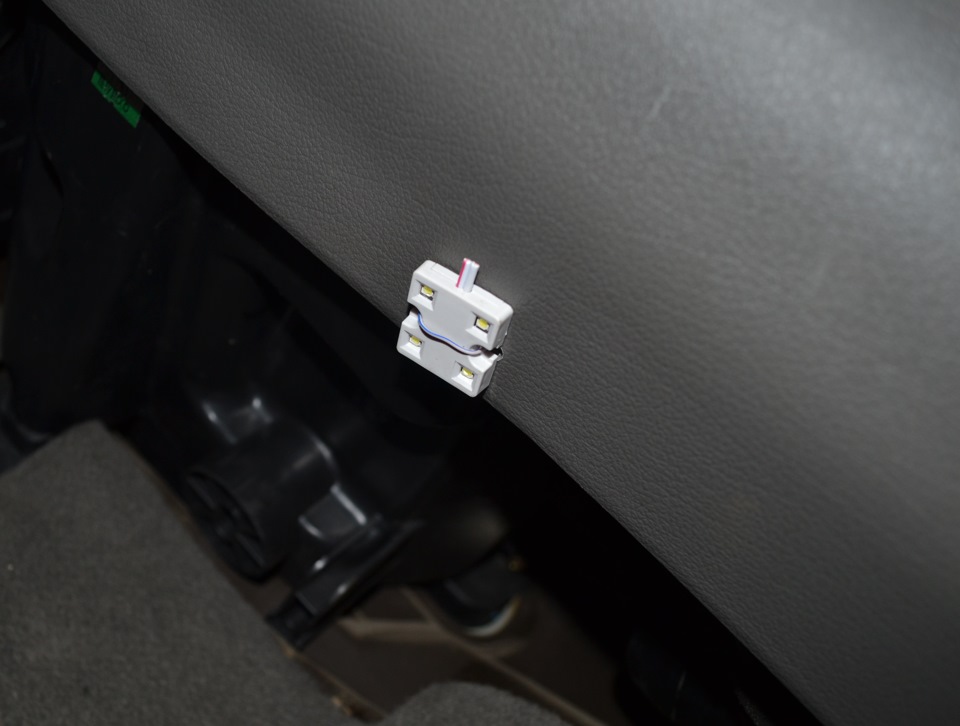

Світлодіодний модуль на місці
Коментарі9
як грамотно зробити, щоб ні чого не коротнуло
слухай, я в електриці не шарю, поясни одну річ. хочу купити стрічку і щоб вона у мене спалахувала з включенням габаритних фар.
Якщо я правильно зрозумів - стрічка має бути в районі передніх фар? Тоді просто підключи її до ламп габаритних вогнів (без зняття фар - незручно). Головне не переплутати плюс і мінус, а то стрічка горіти не буде. Якщо є ще питання - пиши в личку - з ...
А салонне світло тепер не спалахує при відкритті дверей?
Салонне світло працює як і раніше, адже кінцевик замикається і дає мінус на плафон, а діод назад на інші кінцевики мінус не пускає
Вже знімав, не страшно. Сам знаєш - головне не поламати вуха і не розгубити пістони. Тут проблема в іншому - вигадати час.
Молодця! Зроблю так само, давно хоч, та все ніяк ... Класно вийшло!
Головне почати та розібрати пластикову обшивку
Круто зробив, собі теж так зроблю)))
