Справи гаражні. Частина п'ята. Електрика.

У процесі облаштування гаража практично постійно змінюються планищодо розташування всього.
Так сталося і з електрикою. Незмінним варіантом залишилася тількипроводка в льох.
< br> Отже, прийняла остаточний варіант, за всіма параметрами, більш ніж достатній.

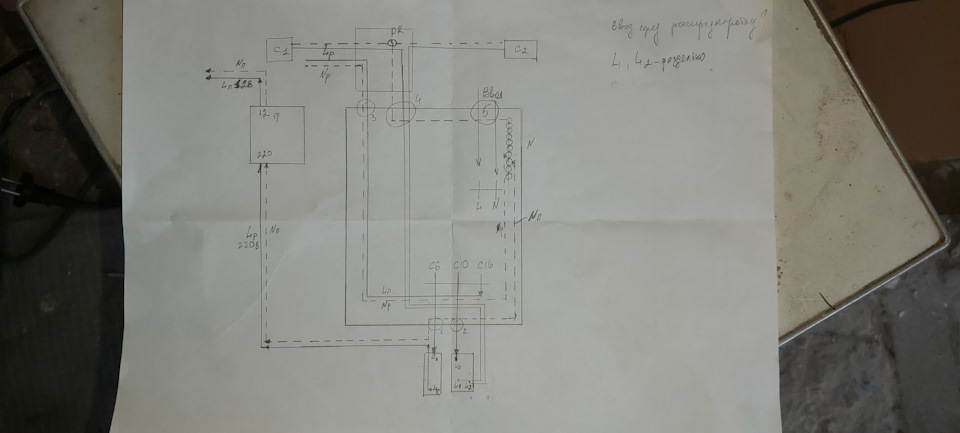

Намалювала мільйонну схемку що, де і як.
1. А.Вологозахищений світильник (часів СРСР, залишився відколишнього господаря);
б.Кабель 2х1.5;
ст.Лампа 12В; трансформатор 220/12;
д. Автомат 6А (льох маленький, достатньо однієї лампи).
2. Наземна, основна частина:Два світлодіодних світильника 220В;
б На дальній стінці невеликий світильник, що підключається дорозетки (чесно стибла з квартири);
ст. Вологозахищена потрійна розетка);
д. Вимикачі — одинарний (льох), подвійний (світильники).До кожногоелемента йде окрема проводка.
У льох виведений окремий провід через трансформатор і вимикач.
На обидва світильники так само йдуть окремі дроти, що підключаютьсядо двоклавішного вимикача.
Всю проводку вирішила зробити доступною, проклавшикабель-канали.

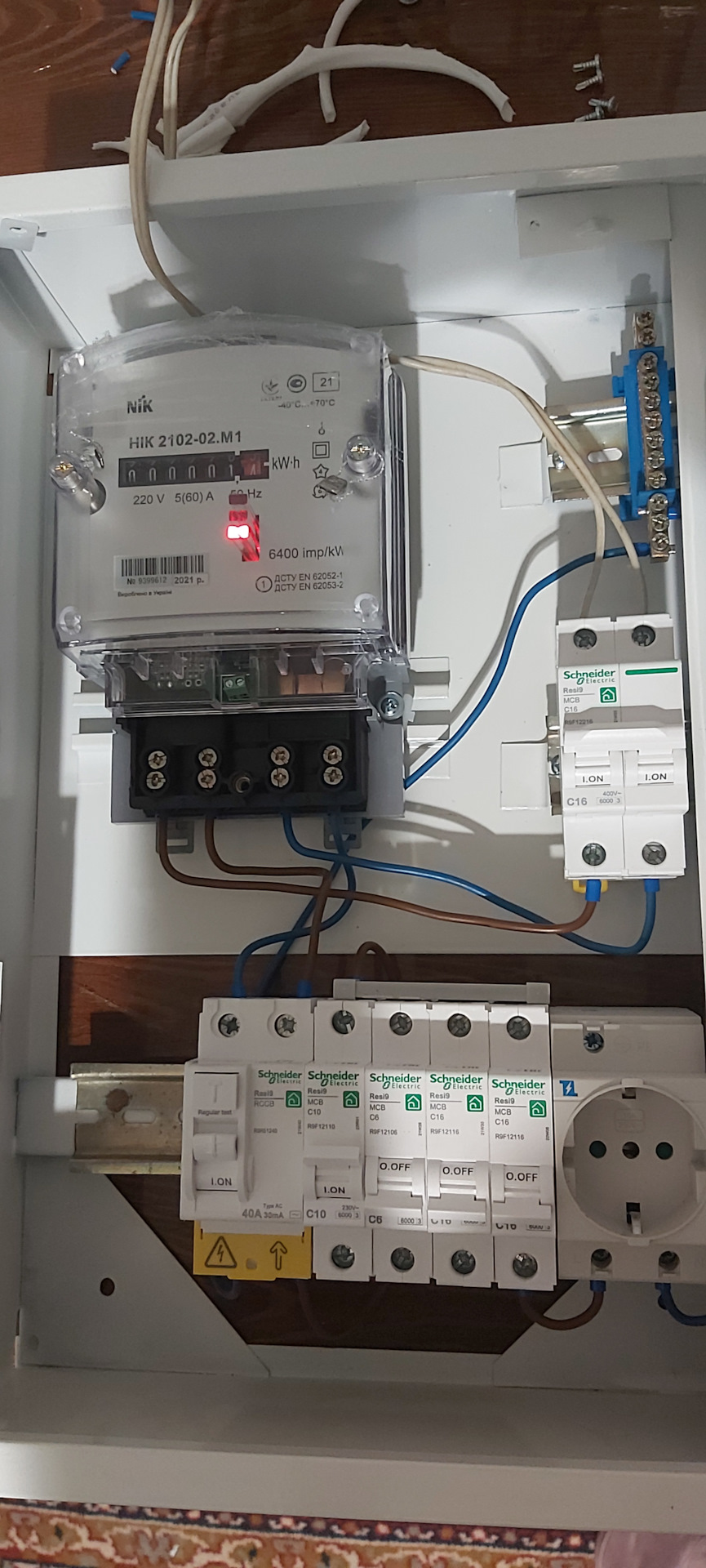

е. Розподільний щиток:- двополюсний вимикач с16;
- лічильник;
- ПЗВ 40А, 30mA;
- автомат с6 (льох );
— автомат с10 (світильники);
— автомат с16 (розеткова група);
— автомат с16 (для розетки всередині щитка);
/>
— розетка на din-рейці (зручна штуковина, якщо треба наприкладпопилососити машину).

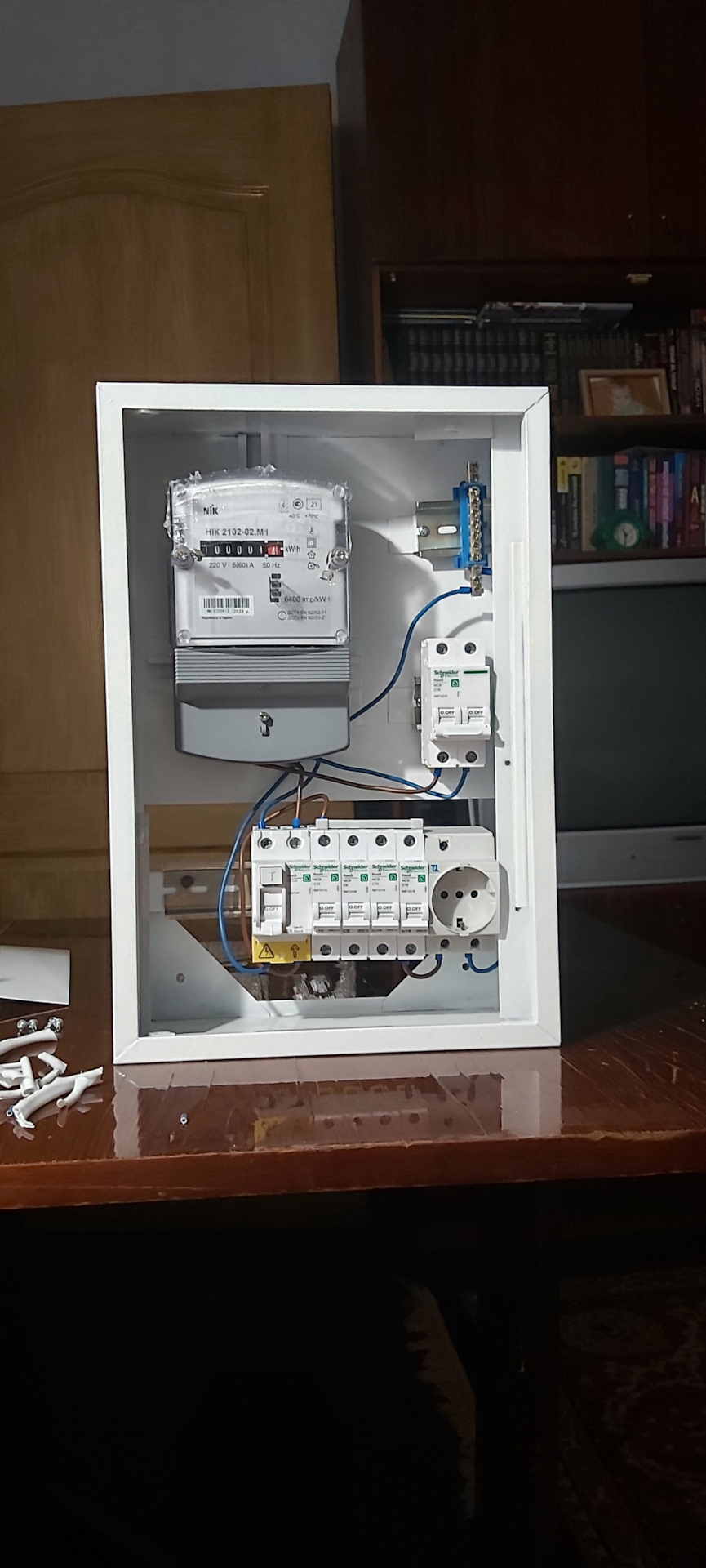

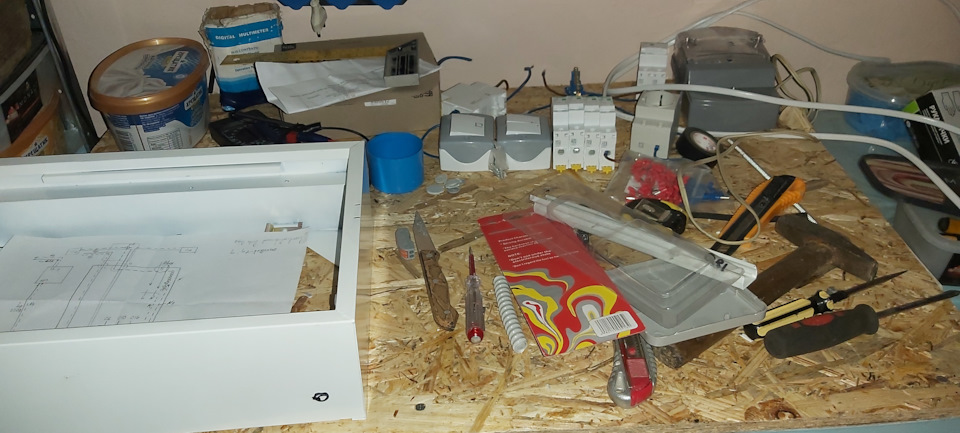

Складанням щитка займалася вдома, відповідно перевіривши роботукожного автомата з виходом на споживача.
<
Трансформатор 220/12 підключається просто. Якщо немає позначень 220або 12, мультиметр прозивається опір в Ом. На 220В воно більше, на12В, менше.
У мене цифрові позначення 0…11, тому перевіряла мультиметром.
Фото не робила🙄🙄🙄, забула.
< Згадала, коли трансформатор вже був захований у коробку.

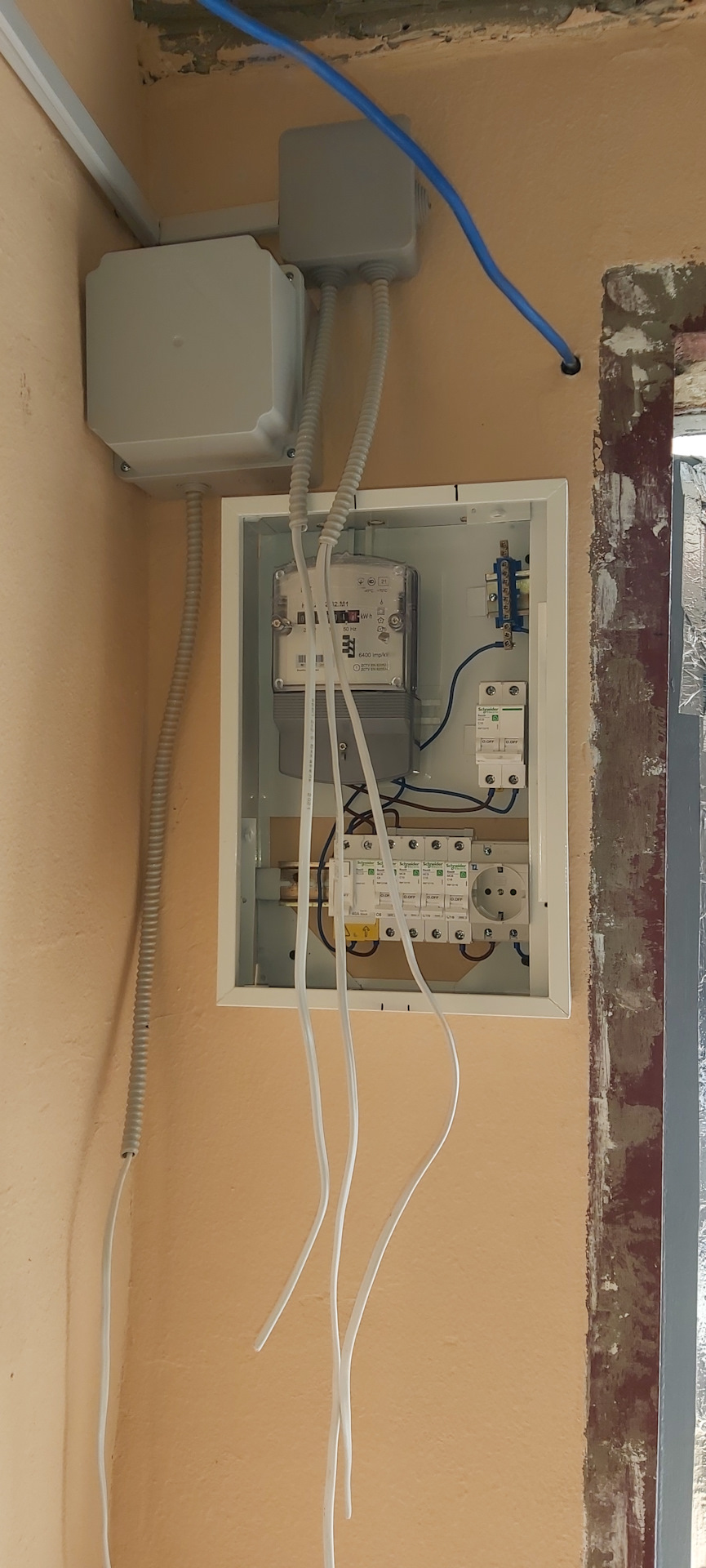

На даний момент у мережі підключено один світильник, другийпізніше, після закінчення штукатурно-малярних робіт (стінка ще неготова). У розподільчій коробці залишиться встромити N і L.
PS Ура! Електрик прийняв мої витівки)) прискіпливо оглянув щиток ідав зелене світло на користування.
