Насамперед хотів подякувати хлопцям цього сайту за те, що ділятьсясвоїми роботами власне завдяки чому я і почав робити цейпересвіт!
Починалося все з того, що я переглянув найбільше всі постипов'язані з пересвітом і взяв зі світу по ниточці так сказати)) Іне в якості реклами хотів висловити величезну подякуSerik81 За підказки та нюанси зі зняттям стрілок ібагато іншого! і вважаю його роботи шедеврами!

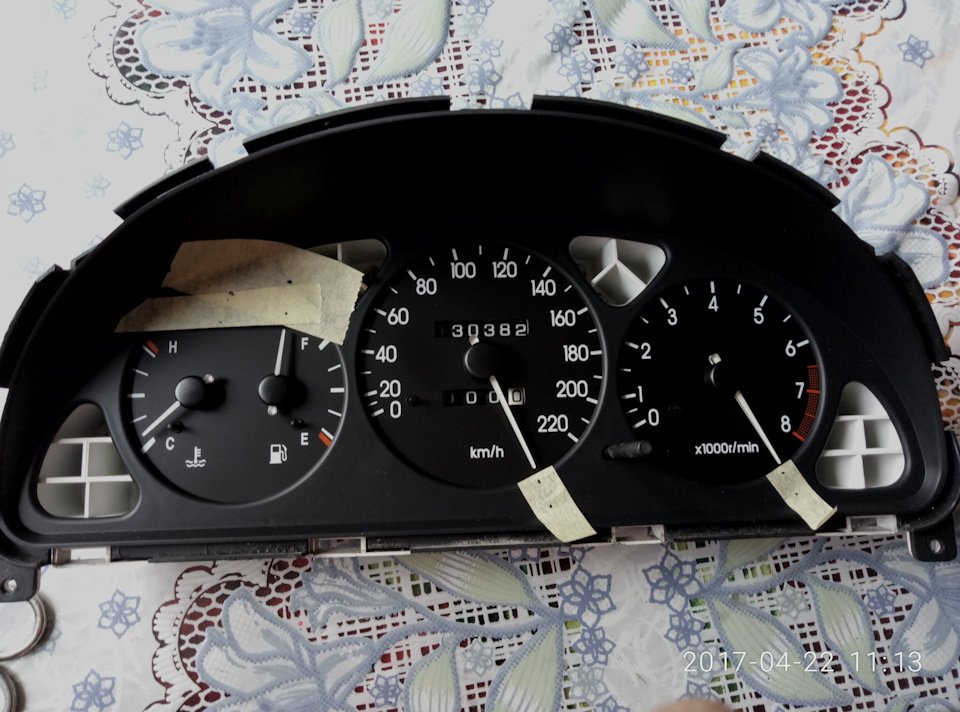

Може і не починав би робити, але купив приладку з зруйнованимпластиком і лампочки просто не трималися в корпусі приладки! 130тис. Можна сказати цноту!

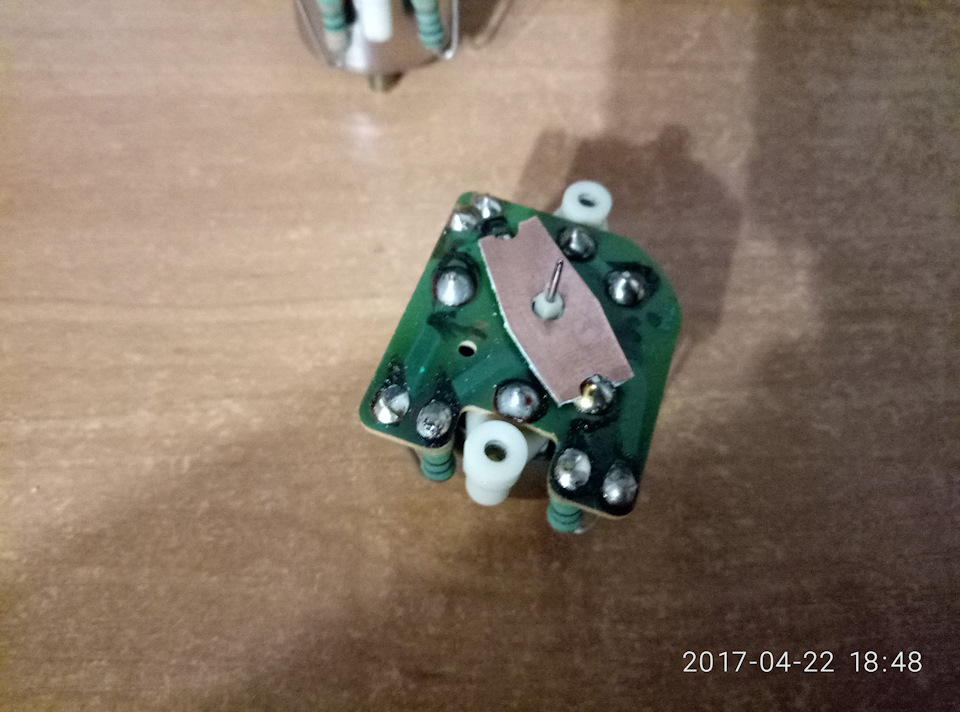

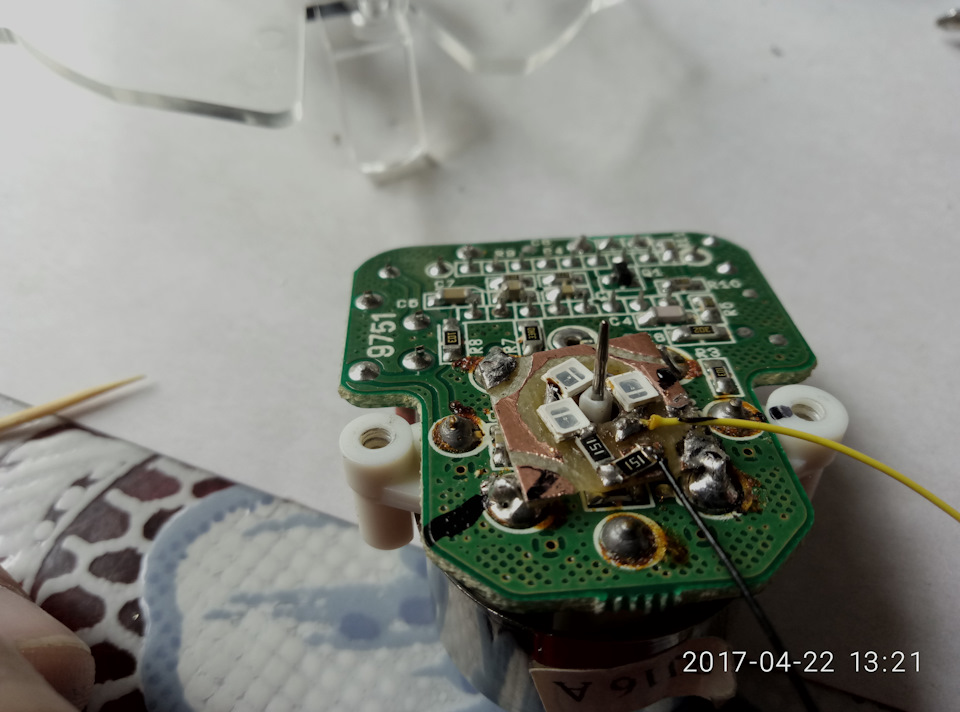

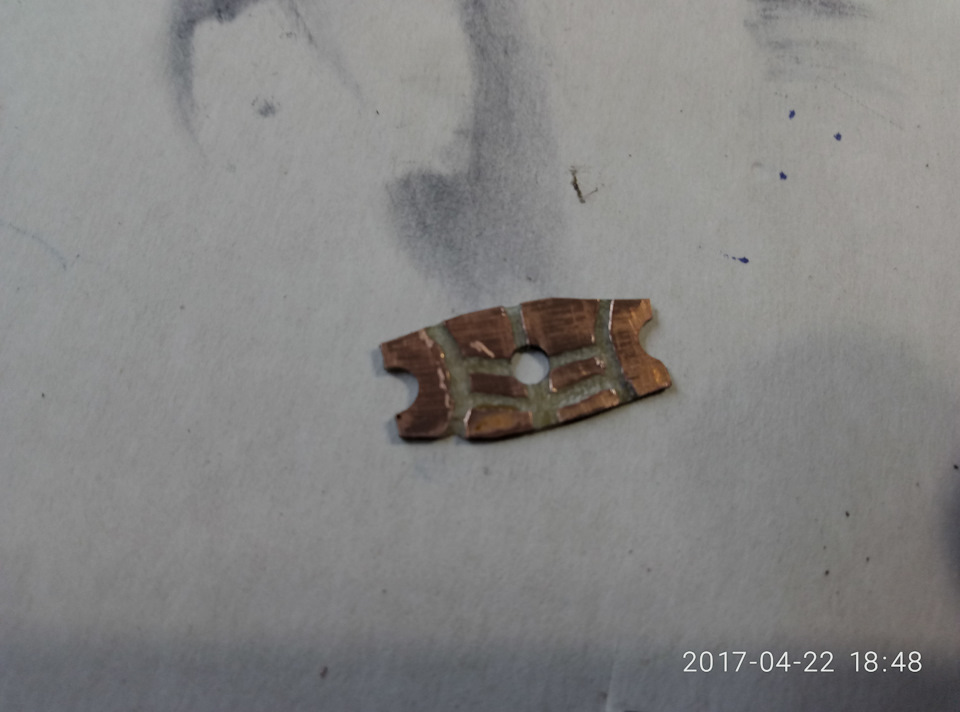

Плати стрілок виготовив за місцем, нічого складного, вирізаємоножицями шматочки плати і малюємо доріжки маркером, щоб невитрачати час на малюнок і перенесення на плату і потімвитравлювати доріжки (лУТ технологія, досвід є до речі) я простовипилив доріжки бормашинкою, потім готові плати припаяли докорпусів датчиків. Плата спідометра тримається в пазах корпусу, тамнавколо пластик і паяти нема до чого! підсвічений дуже оригінальнона мій погляд і підсвічування вийшло рівною, зона 220 - це хворемісце, можна було побороти, але не було часу грати хоч і спробував! Стрілки знімав умовним викручуванням! Більше крутимо, ніж знімаємо! Знімаються штифтики і обертаючи і тільки під час обертанняпіднімаємо! Деякі стрілки підігрівав феном для волосся і вонизривалися набагато легше)) Польських приладок однакові та й напластиці слідів не залишаються, рекомендую!
Щоб на лічильниках кілометрів (одометрів) не було паразитнихзасвітів від підсвічування стрілок — вирізана смужка з паперувклеєна в торець оргскла і пофарбована вже потім чорним лаком.таким чином засвітів можете не спостерігати і крапельки відстрілок!
І мабуть найоригінальніше, підсвічування підключене на "запалювання" тобто працює разом з двигуном! Простим перемикачеморганізовано режим день-ніч! днем 1.2 А в нічному режимі нікчемних20 мА!

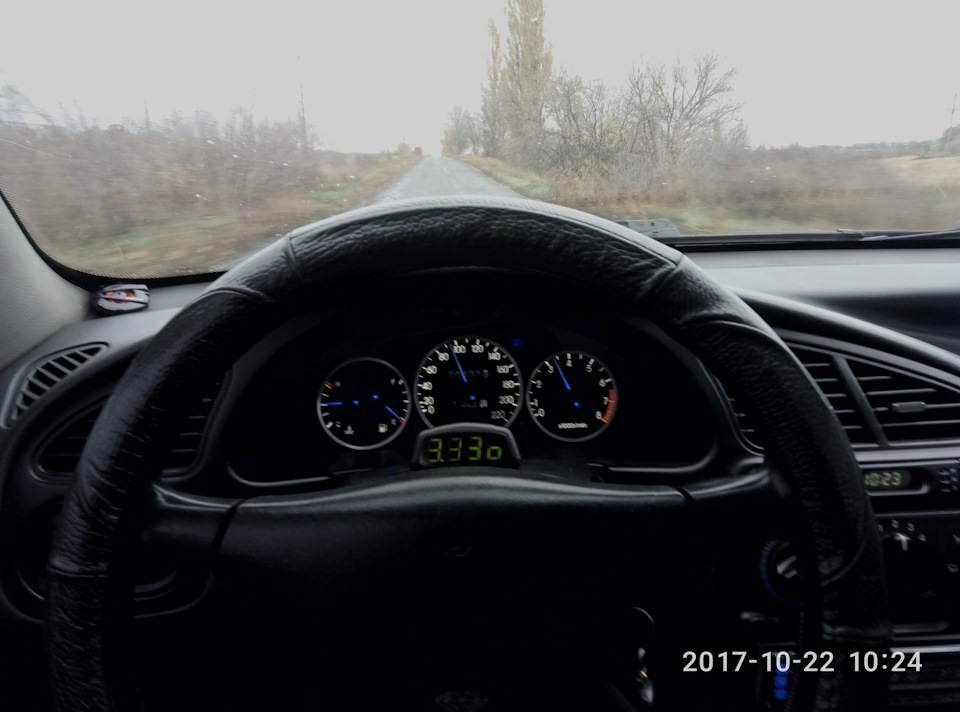

Я вже не уявляю її без підсвічування)) Навіть у сонячний літнійдень вона приємніше виглядає підсвіченою
Драйвери організовані ось так Дякую автору цієї статті за ідею! цедуже класні лінійні драйвери які не дають перешкод на радіо доречі! Вирізана смужка з плати і поділена на три частини! такимчином на двох частинах запаяний один драйвер (ніч) між загальним татретьою частиною ще п'ять запаралелених! І в купі по 20мА вони дають1А
І замикаючи між собою два канали будь-яким вимикачем маємо дварежими!
Остальне дивіться по фото))
Коментарі17
Симпатяжно виглядає, тим більше як для першого пересвіту! Молодець Серьога!
Дякую)) Ваші безцінні поради були дуже доречними!
Фігня, звертайся - допоможу чим зможу.
Дякую ще раз! Найбільше боявся знімати стрілки, але коли ти сказав, та то фігня, я став сміливішим і помчало)) Часу пішло чимало на метушню і переробка недоліків! Раз п'ять знімав і ставив це точно! Я це все вів до того, що якщо є можливість краще ві...
Підписуюсь під кожним словом! Цей порекомендував би людям, які думають, що достатньо вкинути в приладку горстку світлодіодів, спаяти пару проводків і все готово! А ось херушки! б пару десятків разів переколупати приладку.
Ну і не забуваємо про купу інструментів для роботи, матеріалів і срача на столі)) Ну і безцінний час витрачений на роботу, я почав цінувати цей час після тридцяти)
) Можна збирати пісок, що витрусився засипати його в пісочний годинник і наочно споглядати про ... банний час!
Під час змивки шкалу спідометра закосячив?
Та я ж купив цю замість бомжівської, а там спідометри однакові, от і вирішив погратися з запасною експериментами)) трималася міцно на миюче Фейрі, господарське мило! але від спирту попливла навіть торкатися не обов'язково! Вердикт-спирту вони бояться...
Стокова шкала боїться будь-якого, навіть не агресивного розчинника.
у мене вдень аналогічна, а ввечері стрілки зеленим спалахують. Я регулюється яскравість.
Тут два положення! Виходячи з мого досвіду цього мені достатньо)
Я собі нічний режим зробив від включення ближнього чи далекого світла, а денний як і ти від запалення
Андрію, я теж міг легко так зробити і можливо це було б і правильно, але іноді бувають такі ситуації, що цей автоматизм трошки зайвий і в сутінках, наприклад, їжу ще на ходових вогнях (далекий в підлогу розжарення), тобто вже легенько стемніло. але і...
Так я можу включити габарити + туманки як дхо і приладу буде лупити на всі гроші) за два роки знайшов тільки один мінус є випадки коли хочеться або зробити майже 0 або примусово вимкнути, це коли хочеться в темряві погрітися в машині і світло не потр...
Загалом згоден, але у мене в ПТФ ксенон залишився і його я не включаю за винятком поїздок по пересіченням де немає нікого, щоб не зліпити оточуючих! Ну з мінусів Коли включив габарити, а приладка не підсвітилася! я такий WTF? потім стій, все норм))
У мене для цих цілей індикатор габаритів на щитку загоряється і буп загоряється)
