…ми її підключили, а радіо не запрацювало, точніше сказати вонопрацювало, але ніяких хвиль на ФМ частоті ми зловити незмогли.Подумали що дохла антена, або сюди потрібна антена зфантомним живленням по скільки антена-підсилювач на даху активний( у комплектації з нави на даху авто встановлена штатнаантена з трьома підсилювачами для GPS, FM, GSM частот) ізапитувалася спочатку від головного пристрою.
---------------------------
Багато з ким спілкувався, наприклад мій гарний товаришtaras-kh Кинув мені маркування кольорів конектораfakra (антеневий конектор який вставлявся в ШГУ) де сказано щобілий колір це пасивна антена і харчування подавати на неї не треба.
Так само була розмова ivan1986 Яка вже ранішепоставила собі китайське ГУ замість нави, і він мене стверджував щота антена яка була в комплекті, просто під'єднувалася та працювала. (хз може він біля радіо вишки живе) тому, що в комплектації автоз нави не все так просто
----------- ----------------

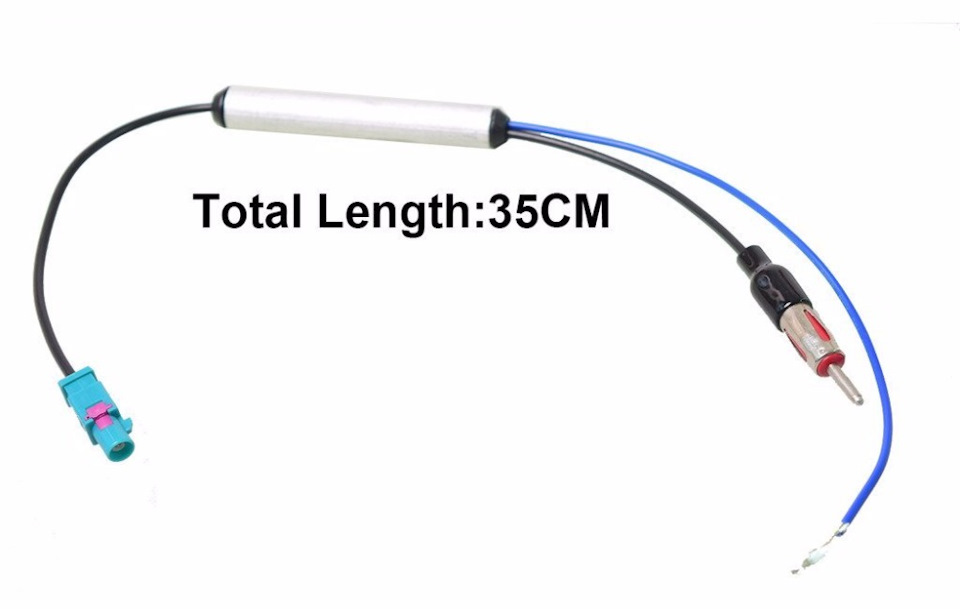

Ну що ж, знаходжу я в наших магазинах саме ту антену і саме з тимописом який мені потрібний, а саме… антенний адаптер Fakra (Z) зфантомним джерелом живлення для підключення магнітол і разом з неюми у нашого товариша автоелектрика. Підключаємо за старою схемою, магнітола — антена ... Пробуємо вкл. … ІІІІІІІІІІІ ФІГ! ФМ НЕПРАЦЮЄ! Єдина думка яка спадає на думку, що підсилювач на антенізаписується якимось іншим проводом, тому вирішуємо перевірити цютеорію і почали знімати обшивку даху позаду авто, щоб подивитися читак це.

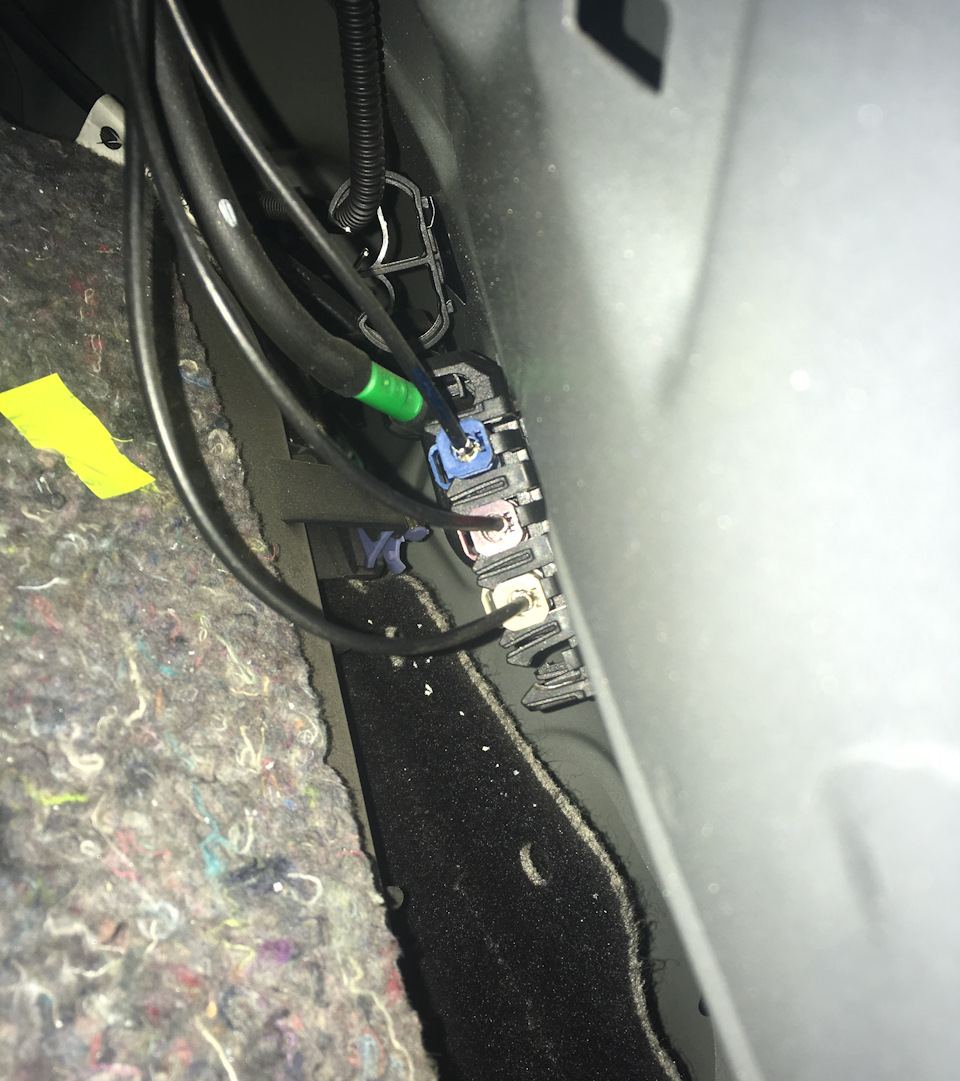

Знявши обшивку так, щоб засунути руку, намацали три дроти і "пішлиза ними" на праве крило і ось що ми там побачили…
СИНІЙ/ЧЕРВОНИЙ/БІЛИЙ

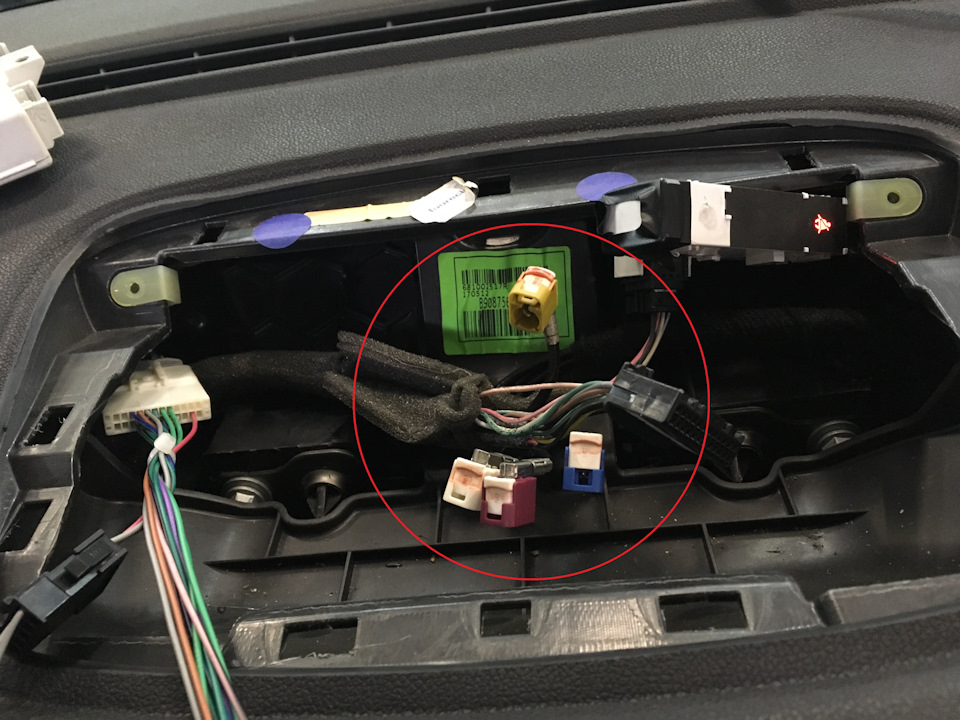

… три високочастотні дроти, які раніше, на іншому кінці мивиймали з екрану нави!
Так, але з екрана ми виймали чотири, а не три…
СИНІЙ/ЧЕРВОНИЙ/БІЛИЙ/ГІРЧИЧНИЙ
… тобто той кінець антени до якого ми підключалися, спочаткузаходив в екран нави, а від туди іншим дротом йшов до антени.Продзвонивши дроти, теорія підтвердилася!

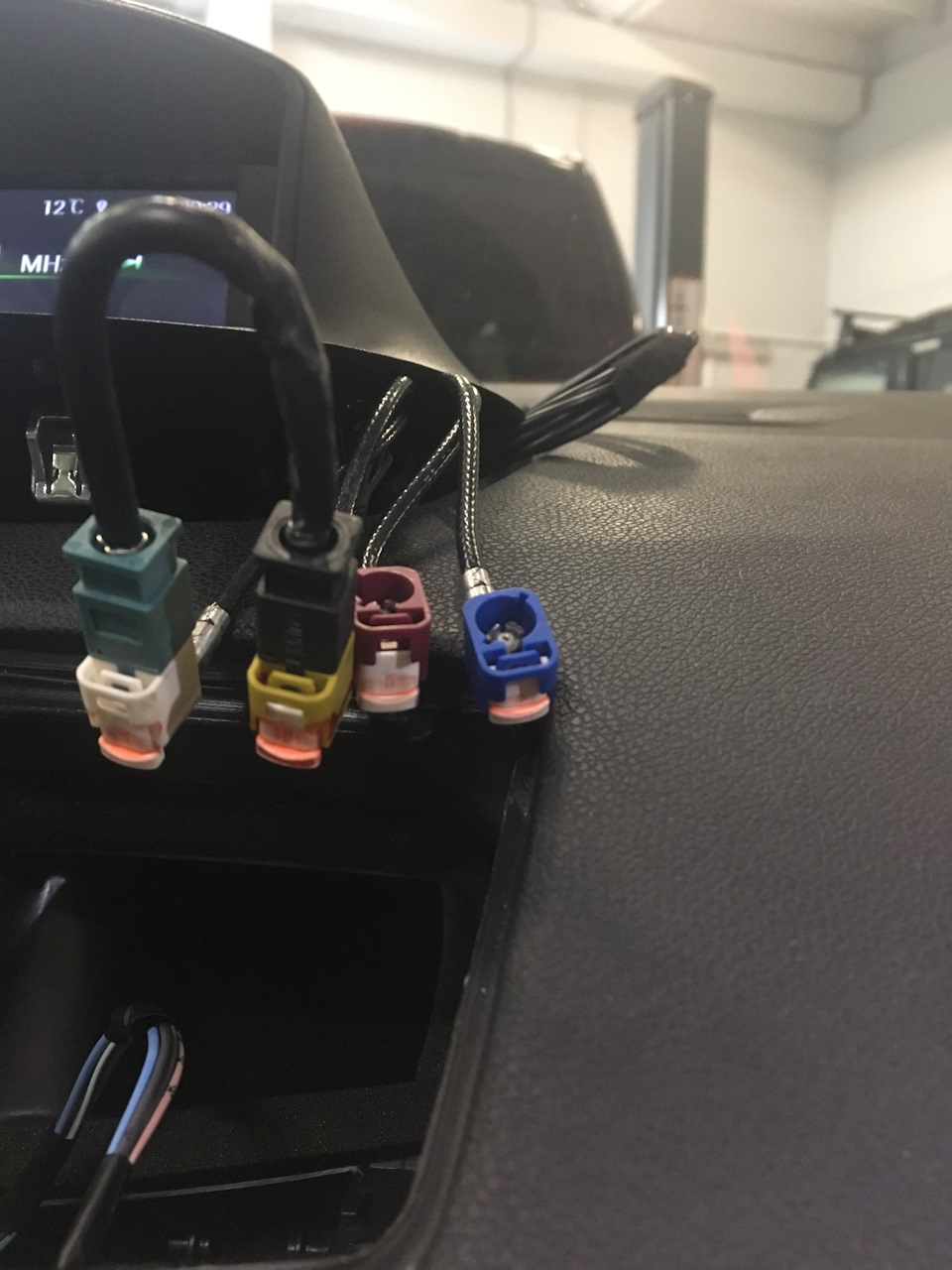

З першого обрізка антени ми зробили перехідник і підключили міжсобою два високочастотні дроти ФМ антени — БІЛИЙ і ГІРЧИЧНИЙ…
АЛІЛУЯ! Радіо заграло, 31 станція у ФМ діапазоні! Попереду ще одинзапис про встановлення камери і писатимемо відгук про враження відданого ГУ./i>
Усім добра та удачі на дорозі!
b> Winca S160. Ч.1 - Монтаж
Winca S160. Ч.3 - CONTROL
Winca S160. Ч.4 - КАМЕРА
Коментарі19
Рідний пристрій продаєш?
Рсталася магнітола, повинні забрати вже.
Дякую, пошукаю😀
Вітаю!
Дякую!
номер цієї штуки не підкажеш, дуже потрібна
На ній немає номера, вона йде в зборі.
Найскладніше позаду. З камерою легко розберетеся, там все просто. Тільки харчування камери не бери з магнітоли, інакше вона постійно працюватиме і скоро помре. Харчування краще взяти від плюса парктроніка в лівому задньому крилі.
Спасибі) Вже все зроблено, залишилося написати) Харчування взяте тюльпаном з магнітоли (у мене ж вагон, велика відстань, напруга може губиться дорогою) і від ліхтаря заднього ходу.
Дарма взяв від тюльпана, у мене в цьому режимі камера тільки рік пропрацювала, потім померла. Ну раз зробив, то зробив).
Ось заразом і подивимося скільки проживе))
Прикол! Я в опціях лінійку включив (траєкторія повороту) але вона у мене не показує…
В опціях ГУ чи машини?
ГУ звичайно, а хіба в машині є щось таке?)
У машині немає, тому і здивувався) Хтось ставив камеру на Флюшку, підключав до рідної навігації і в нього з'явилася лінійка, яка реагувала на поворот керма. Але це фішка машини, тому що лінійка камери теж була і вони наклалися один на одного. Лінійка...
На рідній зрозуміло, там підключалися до Р-Лінка, звичайно все буде, тут проблема в тому, що кан декодер дуже убогий і вкрай мало може розшифрувати інформацію.
До речі, до мене тільки дійшло ... камера вкл тільки при ключении заднього ходу, це видно по діодах підсвічування на камері. Якби вона була включена постійно, як ти говориш, то за логікою діоди горіли б постійно.
Так, значить живлення подається тільки в момент включення задньої. Це добре!
білий - сигнал від FM1 на даху, гірчичний - від FM2 на задньому склі, він з підсилювачем. Що ви зробили їх замкнувши - я так і не зрозумів =)
