> — оригінальний фаркоп зі знімним гаком (т.К. Не завжди хочетьсящо б щось стирчало з-під машини);
— Електрична частина (штатна підготовка до блоку узгодження є, аблоку немає).
І якщо з першою вдалося відносно швидко розібратися, то другареально перетворилася на "муки вибору".
По порядку.

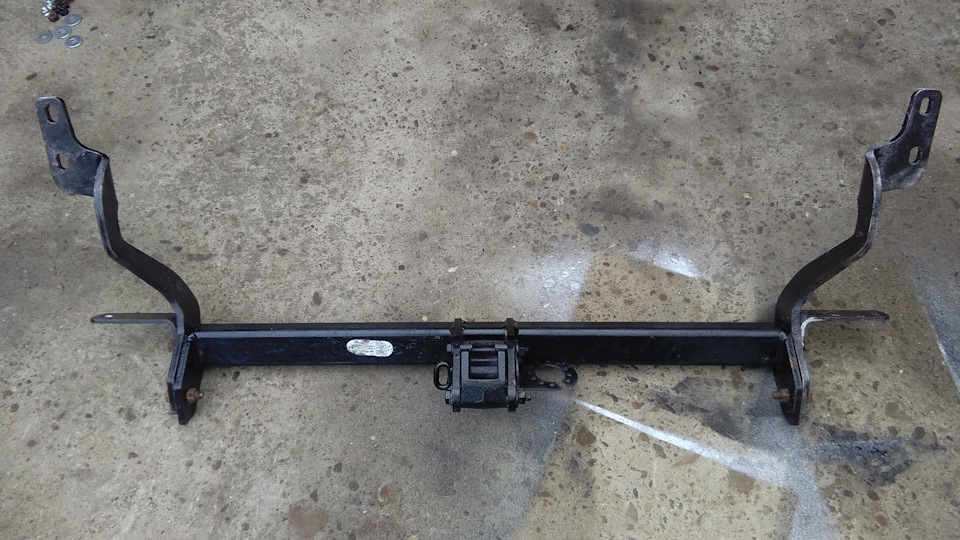

Стан супер.Трохи підфарбував перед монтажем.

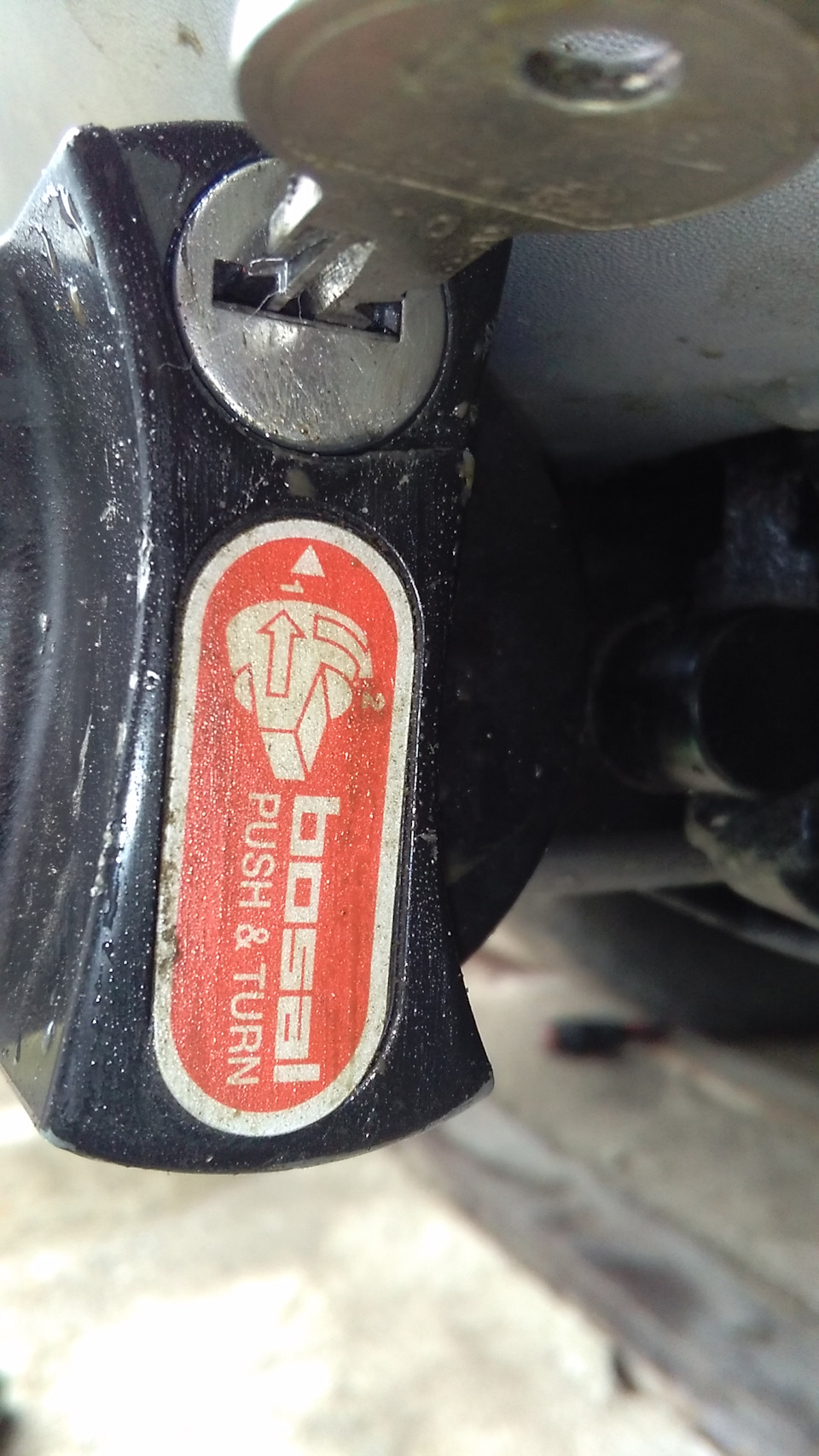

Гачок на ключик.
Монтаж описувати сенсу немає. Він не складний і інтуїтивнозрозумілий. Один тільки нюанс:до останнього не стягувати болтинамертво, тільки наживити, щоб конструкція "грала" тоді ви точно ібез особливих труднощів потрапите в усі отвори. А далі були пошукиі сумніви як краще зробити проводку. Дякую тим хто консультував, зокрема sova77, хто пропонував допомогу, але я вирішивзробити все по "фэншу", бо ні різати штатну проводку ні балуватисяз діодними лампами в чужі причепи мені не хотілося. На одному зусіх відомих сайтів придбав оригінальний комплект блоку узгодження9428.F3 Ціна як на мене відмінна ~90$

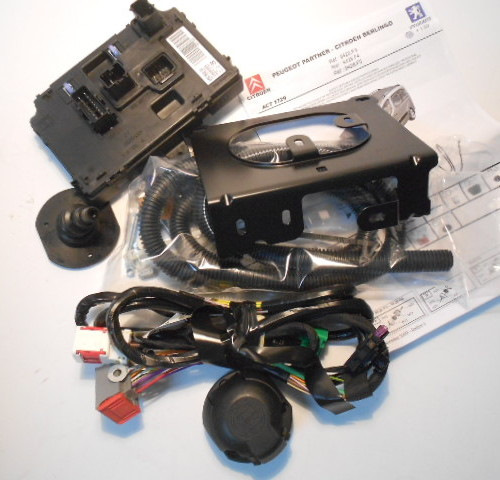

Супер набір. Усі болтики, шайби, хомути, гумки, кронштейн. Потрібновідзначити, що даний комплект підійде тим у кого є штатна проводкадля фаркопа. У кого її немає, то необхідний набір 16137159 80 (або16137158 80 або 16137157 80. Усі вони відрізняються тільки розеткоюв комплекті).
Мій же набір для машин зі штатною проводкою та розеткою на 7/13пін.

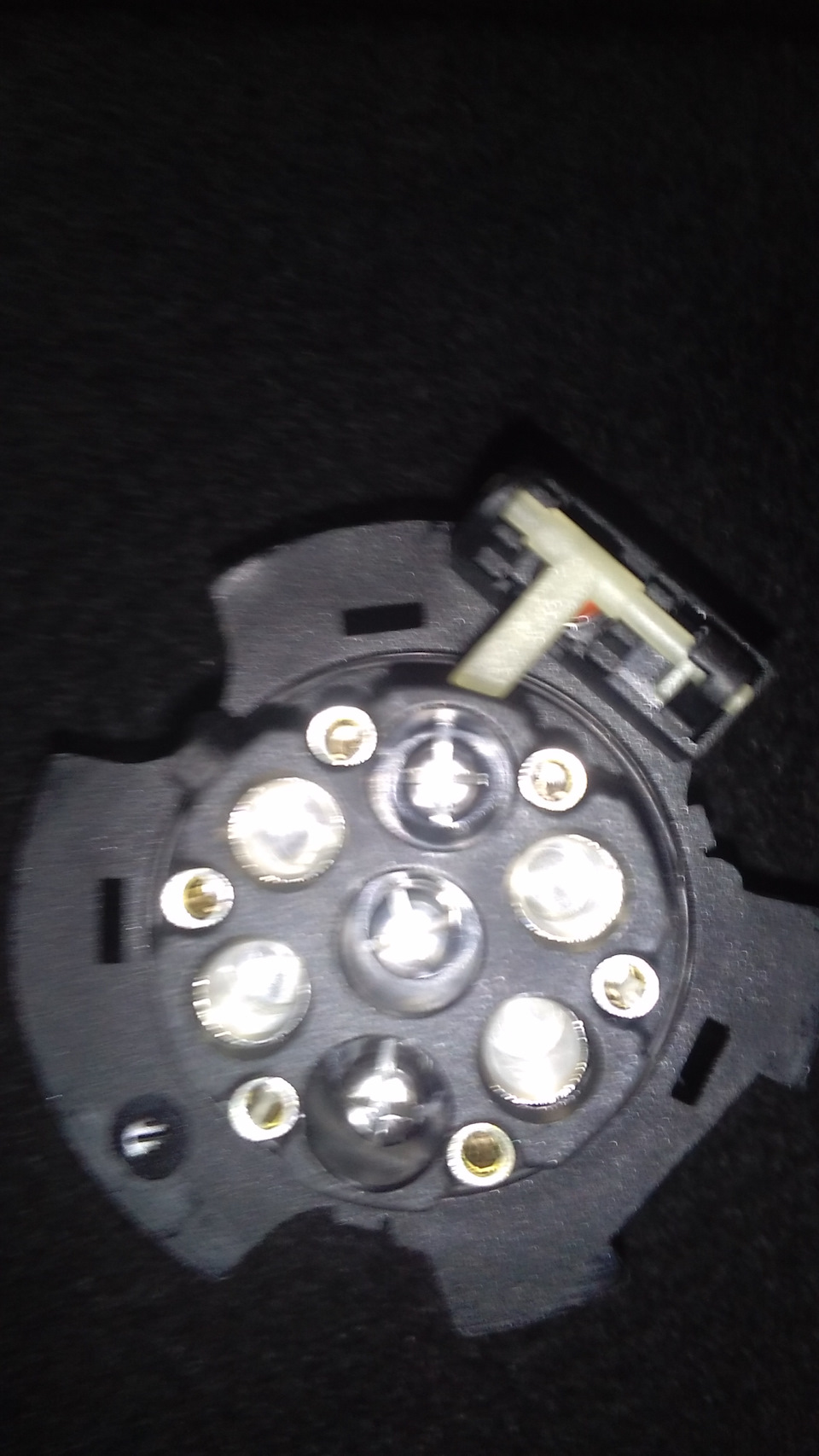

розетка 7/13 пін. Універсальна. Наші 7-пінові вилки працюють з неювідмінно.
Ну а далі відкриваємо інструкцію з комплекту і помчала:
1. Знімаємо "+" клему;

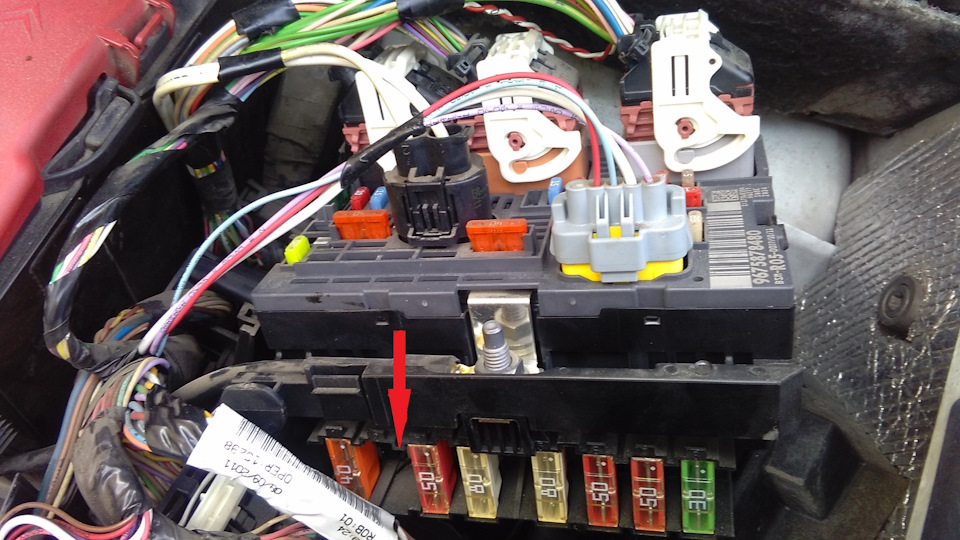

2. Встановлюємо запобіжник 40 А (максі) в блоці запобіжників підкапотом (так званий PSF). Під капотом піднімаємо блок запобіжниківі це дає нам харчування на товстому білому. Проводі у штатнійпроводці.
3. Монтуємо блок на кронштейн, кронштейн на кузов. Це все ховаєтьсяпід обшивку зліва в багажнику. Тут все просто:колодки в соотв.місця, фішки у фішки.
4. Прикручуємо провід маси.
5. Протягуємо проводку розетки через технологічні відп. У крилі підбампер, фіксуємо хомутами до бруса фаркопа.Для цього всього вкомплекті є хомути і спец. Резиночка для ущільнення отворів.
6. Згідно зі схемою розпинування розетки підключаємо дроти.
7. У блоці BSI під кермом шукаємо роз'єм ЕА та відповідну 6-піновуфішку. З'єднуємо.
Досить складно було знайти фішку, бо місце мало, а вона як на злобула аж за самим блоком BSI. 15 хвилин мук та порізані руки, алерезультат є.
8. Одягаємо, клему, підключаємо лексію та активуємо "блокузгодження причепа BSR/блок трансформації кузова BTC." на кріпленнідля велосипедів THULE (є і така в господарстві.). Все працює)))
Коментарі20
Дякую Вам! У моєму випадку зробив все крім пункту 2 (запобіжник на 40А)Заріз підключу і маю надію все запрацює
Якби не твій докладний коментар з фото, невідомо скільки б ще мучився з цією чортовою проводкою фаркопа. Знати не знав, що ще одну фішку потрібно знайти. Дякую!
Радий що допоміг, сам її цілий день шукав
Ця фішка там у вільному польоті знаходиться чи що? Просто залишається її дістати і встромити куди треба?
Не у вільному, вона добре захована. Так, для повноцінної роботи штатного блоку нудно встромити куди треба
Знайшов, коли зняв нижній пластик. Дякую за наведення, і справді було добре заховано.
Це зрозуміло. Але чекати можу тільки до весни, далі потрібно причіп чіпляти туристичний (. Ось він мінус покупки свіжих машин. Я собі на кенго взяв оригінал теж із проводкою і легко підключив і не дорого).
Канго скільки років уже на ринку ... на Партнер у 14, 15 роках теж проблем не було, бери не хочу. проводку.
Так, кенго рестайл мав іншу проводку, ось я знайшов її в 18 році, рестайл з 14 року та ще й офіційно у нас їх не було. Але таке. Думка хороша, дякую. Але ось кажуть при штатному підключенні автоматом вимикатися задні парктроніки і АКПП працює інакше,...
Ось це ви мене засмутили. На рифтер пропонують тільки саморобні фаркопи (не знав що така різниця буде. Замовляти в офіціалів дуже дорого. (
Якщо хочеться оригінал, то зачекайте пару років, коли на розбірках їх буде достатньо, тоді і цінник опуститься.
Цікаво, а на рифтер цей фаркоп та блок погодження підійде?
Блок немає т.к. зовсім інша проводка і спосо спілкування блоків бсі, бсм, бср. Щодо самого заліза тут все може бути. Але це що стосується ходової, точок її кріплення і т.д. х.з.
Доброго дня. Підкажіть будь ласка, як знайти таку розетку, як у Вас? 7+6 контатків
Харчуйте в магазинах де продають причепи і т.п.
Запитував. І в неті шукав. Інформації 0. Як воно правильно зветься?
Живіть перехідник. з 13 на 7 або наоборот. Залежно що у Вас на машині. Як правило на Європейцях стоїть 13, а у нас причепи на 7. Тому потрібний перехідник.
Вітаю. А де сама розетка? На фото не побачив
Лівіше гака. Під бампером
Доброго здоров'я! А як дізнатися чи є штатна проводка?
