Поршень, поршневі кільця, поршневий палець

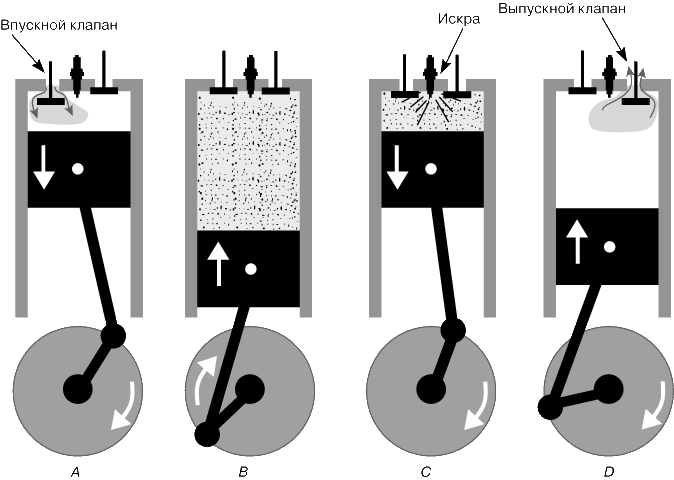

Поршень служить для передачі тиску газів через поршневий палець нашатун. За допомогою поршня також здійснюються підготовчі такти.

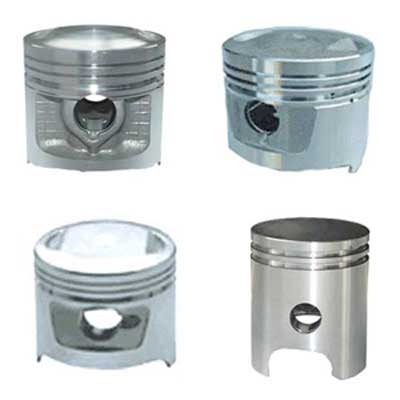

Поршні відливаються з алюмінієвого сплаву.Поршень складається зголівки з днищем і направляючих стінок (спідниці).На головці поршнявиточені канавки, в яких розміщені поршневі кільця.
У напрямних стінках (спідниці) є два припливи – бобишки з отворами– для встановлення поршневого пальця.
Поршневі кільця служать для запобігання прориву газів у картердвигуна і зняття надлишків масла зі стінок циліндра. Пружностіщільно прилягають до стінок циліндра.Кільця, призначені длязапобігання прориву газів, називаються компресійними івстановлюються у верхніх канавках головки поршня. Кілецьвстановлюють маслознімні кільця. Ці кільця мають наскрізні прорізи, через які масло, зняте зі стінок циліндра, відводиться всерединупоршня і потім в картер двигуна. Внутрішньою порожниною поршняотворами або прорізами.
Верхнє кільце поршня покрито шаром пористого хрому, що зменшує зноскільця і циліндра, решта кільця покривається тонким шаром олова.циліндру.
Поліпшення умов змащування циліндрів та прироблюваності кілецьдосягається також наявністю фасок та проточок на кільцях.

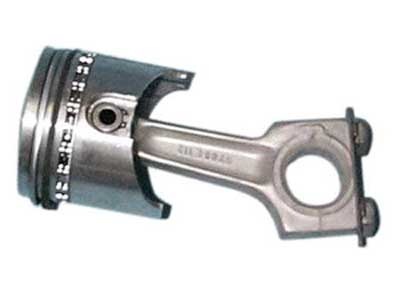

Кільця встановлюють на поршень розрізами в різні боки. Поршневийпалець служить для шарнірного з'єднання поршня з шатуном. Палецьциліндричний, пустотілий.
