Поліпшення комплектації триває. Наступним кроком стала установка протитуманок. Таким чином було придбано:
- ПТФ фари - 250 грн. пара
- кнопка штатна - 70 грн.
- реле - 15 грн.
- всяка дрібниця - 50 грн.

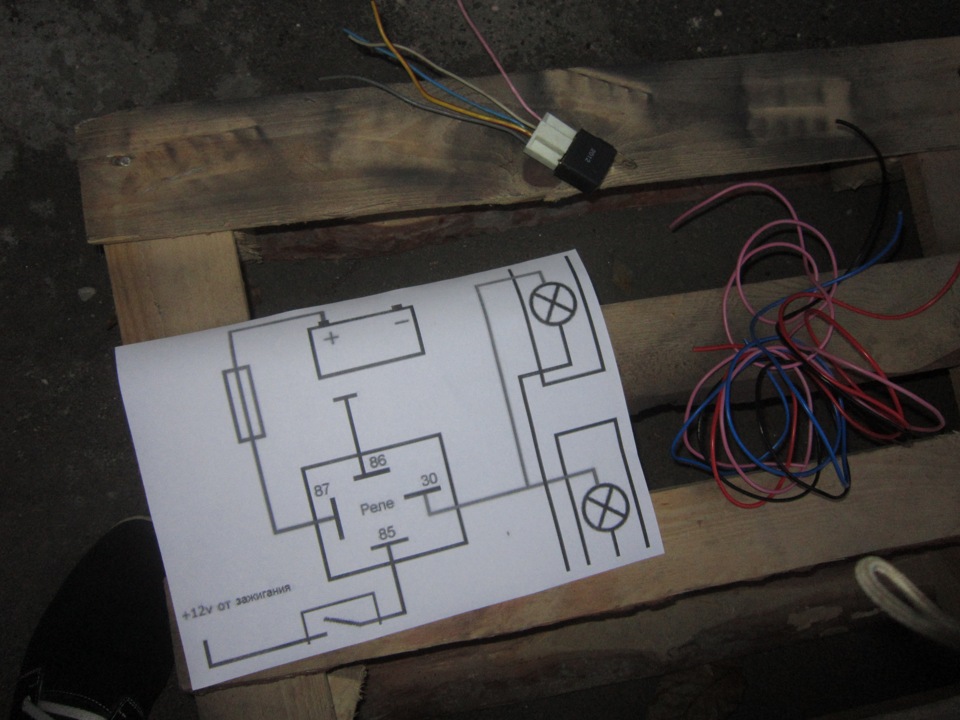

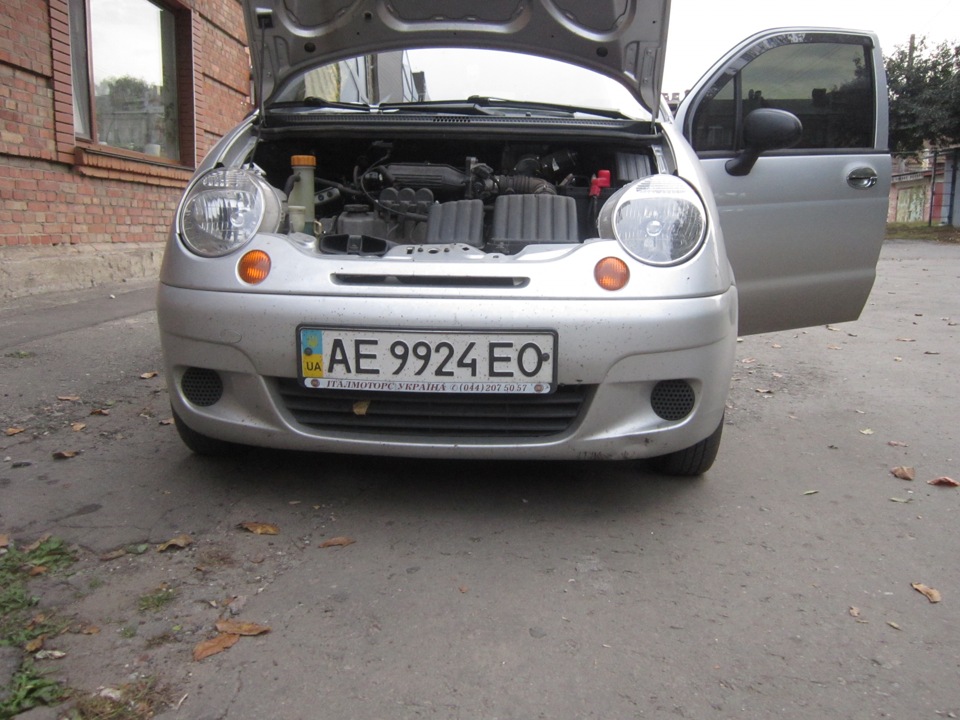

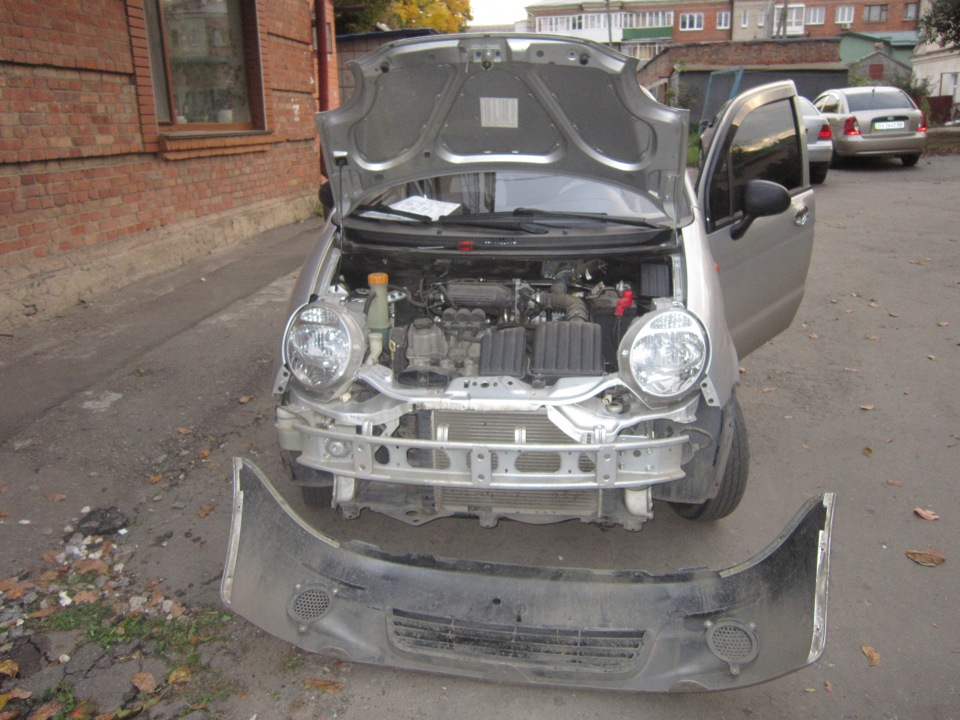

На сайті знайшов схему і помчала… Останнє фото без ПТФ. Може для зручності, може заради інтересу зняв бампер. Тримається на двох болтах, 6 саморізах та 6 пластикових заглушках.

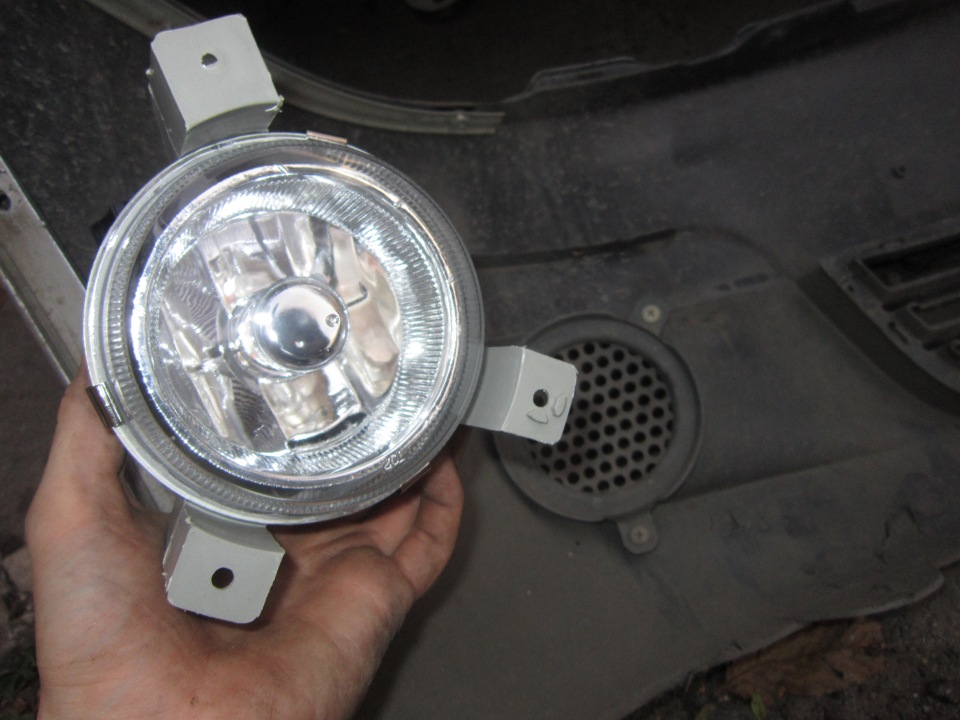

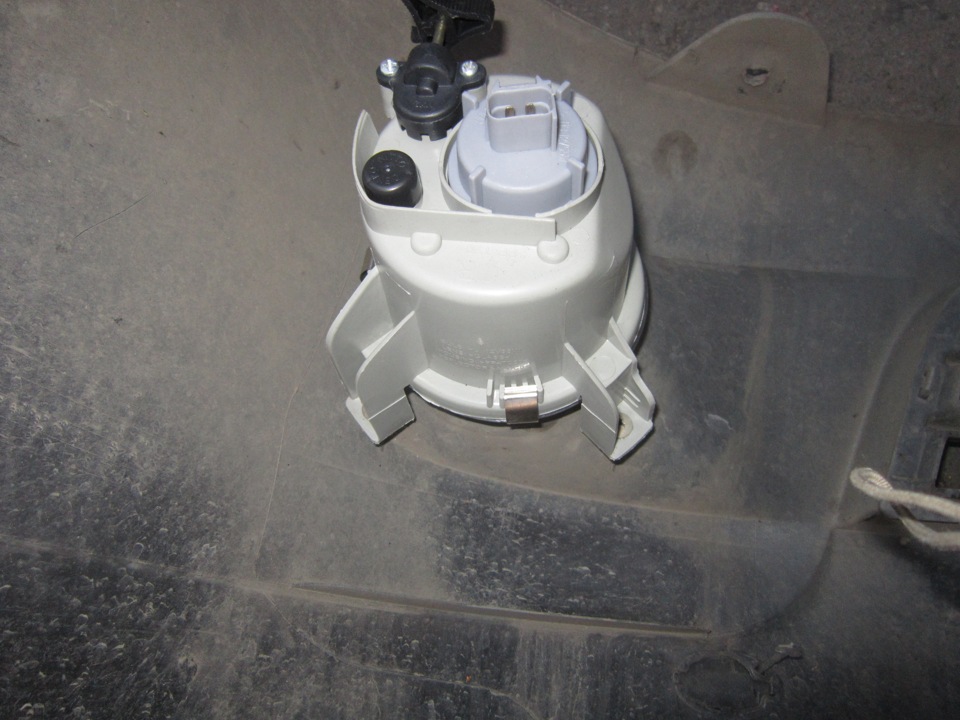

На ринку мені показували абсолютно інші фари на 4 кріплення, менше за розміром, і запевняли: "Відкрутив заглушку, прикрутив фару" - це було найлегшим завданням, чого не скажеш про саме підключення. Ще й на ринку не було відповідного штекера, довелося імпровізувати.
Зовнішній: до мінусів ПТФ підключив дроти, з'єднав їх разом і кинув на масу (викрутив болт біля фари). Так само вчинив і з плюсом, з'єднав разом і завів у салон через заглушку під бардачком. До плюсу акумулятора підключив провід, до нього запобіжник і теж у салон тим самим шляхом.
Внутрішнє: відповідно до схеми + від ПТФ на контакт 30. Потім + від акумулятора на контакт 87. Від контакту 86 на масу десь під кермом. Найскладнішим було підключення кнопки. Взяв + від підсвічування регулятора печі та на кнопку, туди ж і мінус. Прикол у тому, що на кнопці 5 контактів, один не потрібний. Але завжди працюючим методом тику кнопка була приведена в дію. Кнопка світиться, фари горять, реле клацає, значить, все ок.
Чому кнопка догори ногами? Був вибір: або так, або правий край кнопки виступає на 5 мм. Не сподобається - переверну. І тепер вуаля... І вдень... Схема супер. Дякую Kentiy.
