Додаткове охолодження на Автомагнітолу 2Din

Всім привіт, Драйвівчани =)

Один з передплатників порадив поставити кулер в нашу автомагнітолу, який включатиметься при досягненні внутрішньої температури понад 40градусів.
Хочу поділитися нашим досвідом встановлення додаткового охолодженняв 2Din автомагнітолу. > — 3 алюмінієвих радіатора охолодження15x15x8 мм;
— 1 радіатор охолодження 30x30x12 мм;
— Термопаста;
— 1 кулер 40x40 мм;
— Термореле 40°C.

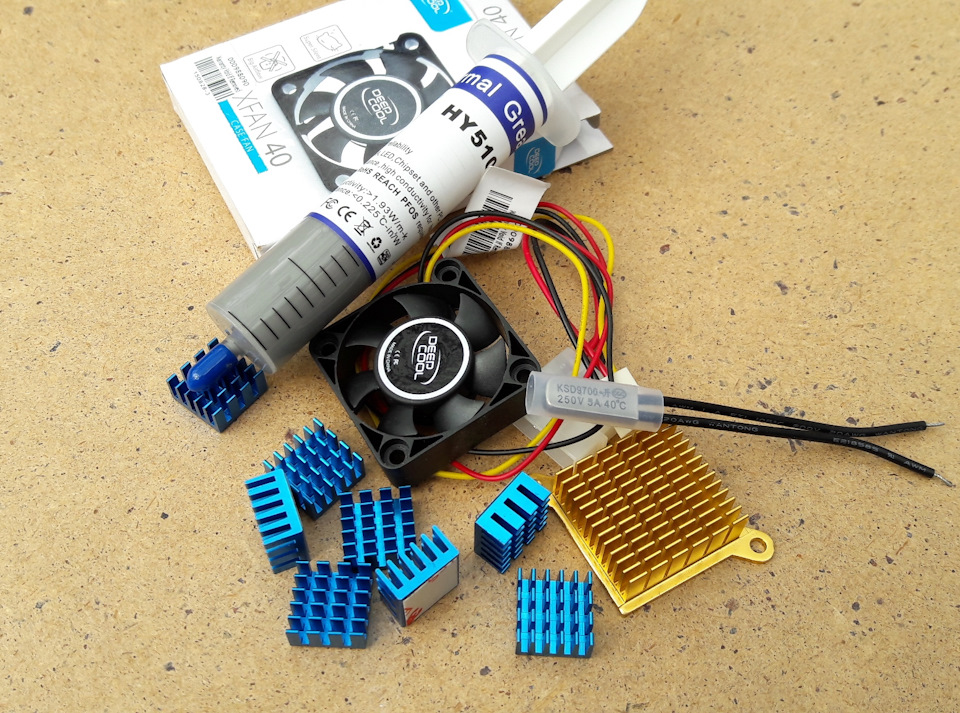

Запчастини для впровадження додаткового охолодження вавтомагнітолу

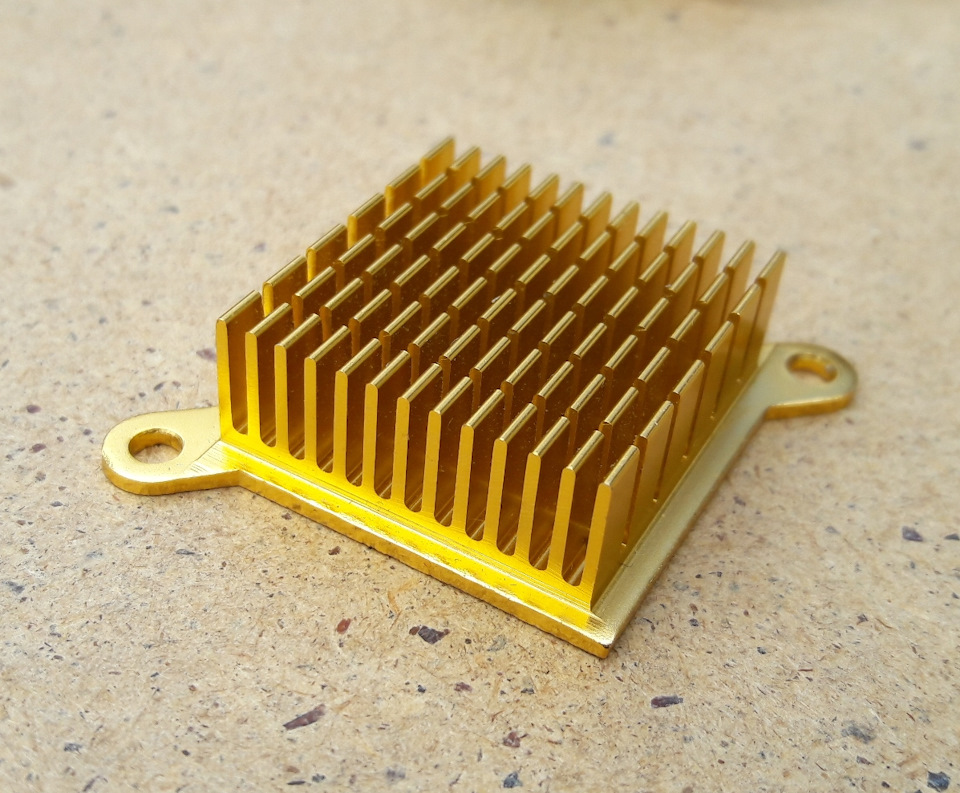

Великий радіатор був встановлений з термопастою зовні на заднюстінку, поряд з підсилювачем:
Радіатор 30x30x12 мм

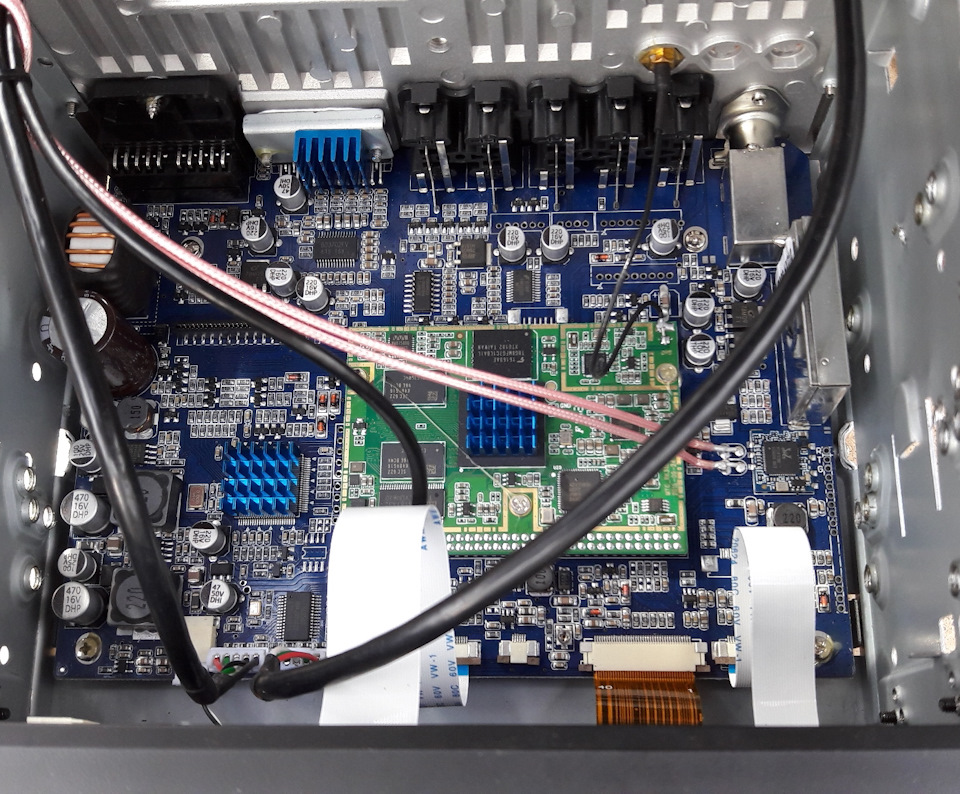

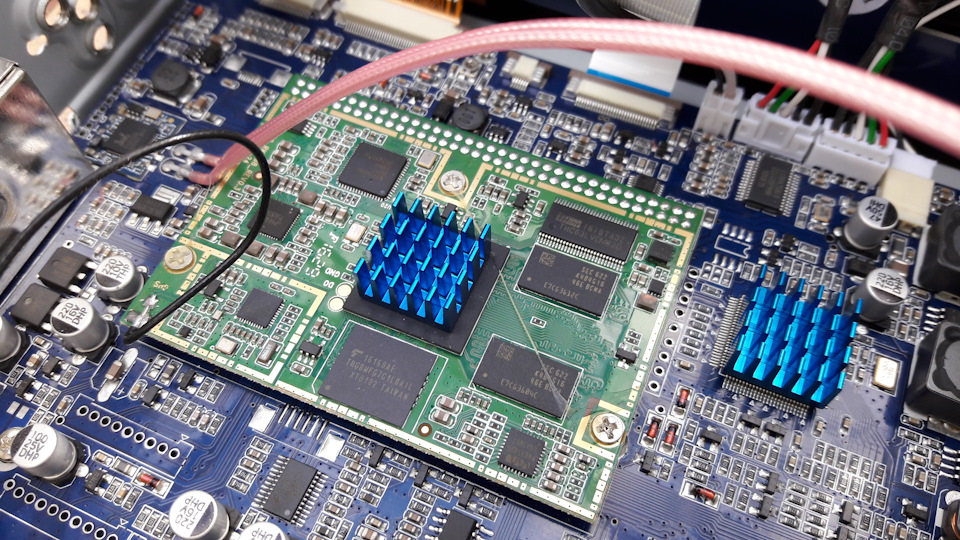

Радіатори 15x15x8 мм Радіатори 15x15x8 мм

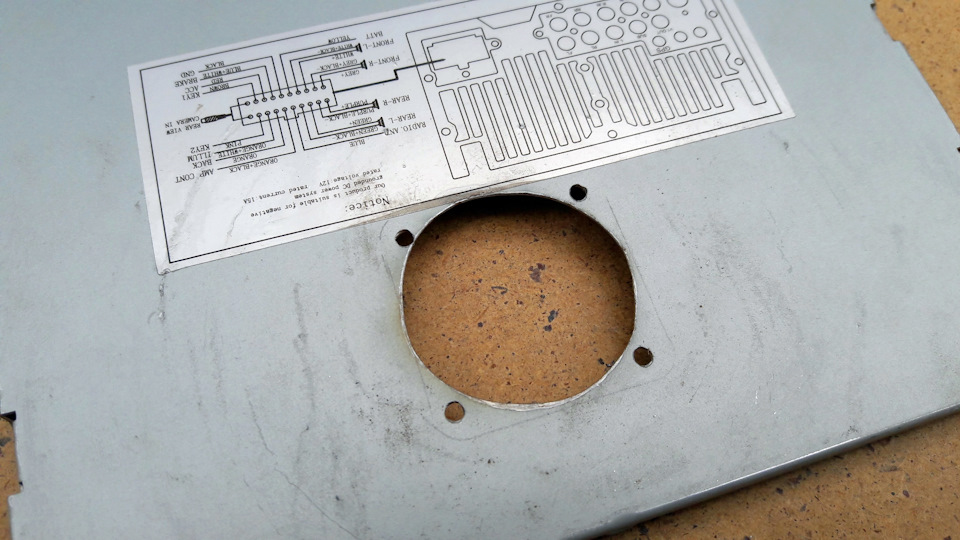

Далі прорізали отвір у верхній кришці для кулера і встановилийого:Кулер DeepCool XFAN 40 (40x40 мм)
Підключення кулера, нам знадобилися тільки 2 дроти:чорний ічервоний, жовтий відкусили під корінь. Досягненні температури в40°C. Загалом, потестили всю цю справу, радіатори відчутно гріються (що говорить про їхню корисність) і кулер включаєтьсяавтоматично.
Сподіваюся комусь ця інформація буде корисною =)
За цінами запчастин:
— 8 алюмінієвих радіаторів охолодження 15x15x8 мм ($1.60);
- 1 радіатор охолодження 30x30x12 мм (відкрутив у старомукомп'ютері);
- Термопаста 30г ($1.52); мм $2);
— 10 шт. Термореле KSD9700 40°C ($4.42).

Коментарі20

chodoneo10 серп. 2021 р.

👍

plunderer1712 лип. 2020 р.

Уточню мало, реле потрібно брати нормально відкрите! По гарячці замовив не дивлячись, добре встиг скасувати замовлення)

OffRoadControl12 лип. 2020 р.

Кидай посилання, чим відрізняється від показаного на фото?

PositiveFun12 лип. 2020 р.

виходить що б включався вентилятор при 50 градусах наприклад, потрібно брати відкрите, якщо взяти закрите-зупинятиметься навпаки, я правильно зрозумів?

Johnny020719 черв. 2019 р.

а на що ви маленькі радіатори клеїли? Термопаста ж не тримає так?

OffRoadControl19 черв. 2019 р.

там якийсь термоклей був

Iaroslav6219 черв. 2019 р.

Привіт, підкажи куди це підключити

OffRoadControl19 черв. 2019 р.

Привіт, ми підключали до розриву мінуса і вішали металеву частину біля підсилювача

Iaroslav6219 черв. 2019 р.

Ти мінус з корпусу брав? Чи краще з дротів взяти?

OffRoadControl19 черв. 2019 р.

На мою думку з корпусу, не пам'ятаю вже, давно було

longman214229 бер. 2019 р.

А кулер усередині стоїть вони зовні?

OffRoadControl29 бер. 2019 р.

всередині, щоб габбарити патіфона не збільшувати

Ramzesit29 бер. 2019 р.

А як влізло, не заважав ЦД привод?

OffRoadControl29 бер. 2019 р.

Там його немає, зараз диски нікому не потрібні)

Ramzesit29 бер. 2019 р.

Б**, а в мене він є.

OffRoadControl29 бер. 2019 р.

Можна і збоку вентилятор впровадити

Ramzesit29 бер. 2019 р.

Я зрозумів. Робитиму, тоді консультуватимуся з тобою)

OffRoadControl29 бер. 2019 р.

ОК, що зможу, підкажу =)

Ramzesit29 бер. 2019 р.

А то у мене Т5 multivan, замінив магнітолу, а вона гріється переписувач від повітроводів.

OffRoadControl29 бер. 2019 р.

Має допомогти
