Встановлення підсвічування кнопок підйомників.

Завжди хотів здійснити цю ідею, але вічно упирався в якісьпроблеми, то відсутність часу, то інструменту чи слабкі знання велектротехніці, але нещодавно десь у инете побачив запис прореалізацію цієї витівки, і вирішив що пора вже й мені собі такезамутити.Сьогодні зібрався з думками, з'їздив в магазин радіодеталей.Поїхав до друзів, Вадику Lg-globus, і заїхав угараж до Влада "сові" xPRIME, і взяв у пацанів, паяльник, клейовий пістолет та промисловий фен.
знадобиться для створення підсвічування кнопок бурякопідйомників:1.Світлодіоди червоні 5мм — 2 шт.
2. Резистори — 2 шт.
2. Провід 2-х кольорів, чорний 0, 5 м та червоний 0, 5 м.
/>
3. Клеми - 4 шт
4. Вінілова ізоляція для клем - 4 шт.
b> 5. Термоусаджувана трубка.
6. Паяльник.
7. Припій або олово.< br/> 8. Ортофосфорнакислота або каніфоль.
9. Клейовий пістолет.
10 . Дриль із свердлом невеликого діаметру.

Опис процесу:

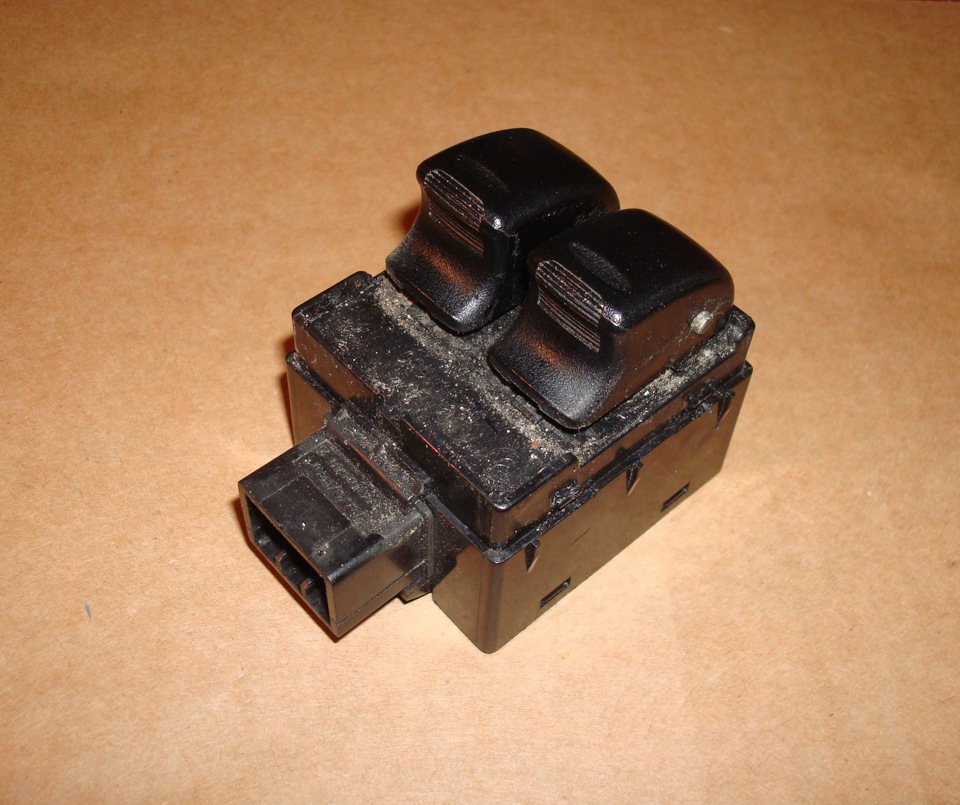

1. Знімаємо шахту в салоні та виколупуємо звідти БлокЕСП.
2. Беремо блок ЕСП і акуратно його відокремлюємо відосновного корпусу, там з боків по 2 клямки, викруткою підчепити нескладно. 3. Акуратно виймаємо вісь з кнопок і плавно їх знімаємо, під ними є 2 пружинки та 2 кульки, дивіться їх не втратите.
4. Можна відразу все почистити, як бачите на фото, цей станблоку ЕСП у 5-річної машини. Ось стільки сміття, я витрусив ізблоку:

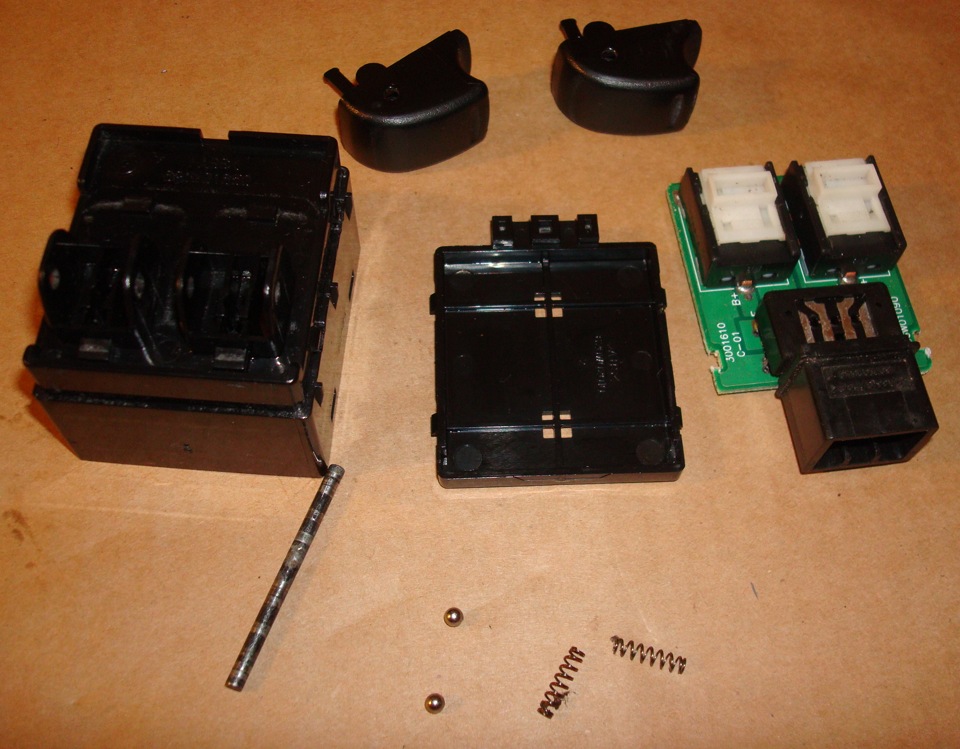

Тепер порядок:Запчасти на фото:0191005

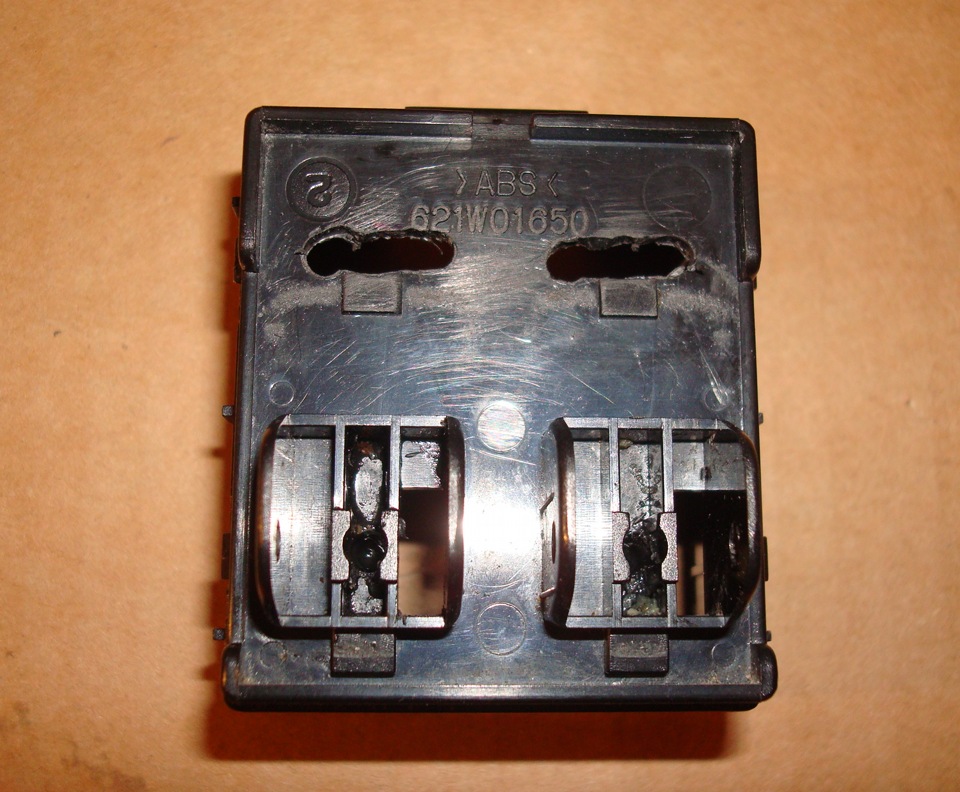

b> 5. Потрібно в корпусі блоку зробити два отвори за допомогоюдриля або ножа.

6. Потім ці отвори потрібно залити клеєм.

І вийде, що то типу двох "плафонів":
. Підготовляємо світлодіоди і не забудьте, що довга ніжка у діодаце "+" і саме до неї потрібно припаяти резистор, щоб від 12v, світлодіод не згорів.

<
8. Приміряємо цю справу вже на платі ЕСП.

9. І звичайно ж заливаємо всю цю конструкцію клеєм.
< /p>

10. Потім усе збираємо у зворотній послідовності і трохипідрізаємо корпус, щоб влізли дроти, але якщо взяти менший переріздроту, тоді можна і не чіпати корпус. 11. І чіпляємо до проводів, клеми з вінілової ізоляцією, ви запитаєте навіщо, а щоб завждиможна було без проблем зняти блок ЕСП. А самі дроти, я підключив допідсвічування попільнички.
Ну от і все! Дякую, що подужали цю розповідь. Ви запитаєте, а нахрону я так все розжував? Я вам відповім, я це зробив спеціально, тому, що впевнений, що така розжована розповідь обов'язковобагатьом знадобиться! І мені б він дуже став у нагоді, сьогодні напочатку роботи, якби хтось забацав такий опис процесу.розчарований, тому що занадто яскравим вийшло підсвічування кнопок.Відразу зняв, розібрав, прибрав все повністю і замість двохсвітлодіодів, впаяв один посередині і зробив поверхню світлодіодаматовою, за допомогою наждакового паперу, щоб світло рівномірнорозсіювалося. Вийшов приблизно також, але світить стало трохислабше, скажімо так "ненавячого", то чого я і хотів! Всім Дякуємоза увагу! Приємно, що ви читаєте мої записи до БП. Особливо несудіть, електрик з мене не дуже просто намагаюся робити все своїмируками.
