Потрібна допомога зі схемами ELSA
Усім салют)

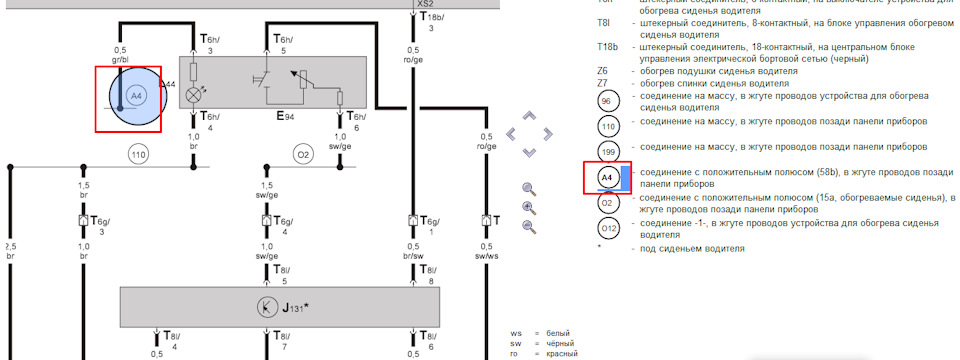

Потрібна допомога:не можу розібратися з таким моментом в ELSA… Єелектрична схема. У ній все доступно і зрозуміло, крім одного:укружечках Ці цифри праворуч від схеми описані так: "з'єднання намасу в джгуті позаду панелі приладів". Все як би нічого, алекружечків з різними цифрами, але з одним і тим же описом у схемікілька. Незрозуміло де ці з'єднання в машині знаходяться конкретно, і якщо цифри різні на одному дроті, то його треба одночасно до "двох мас" підключати? приладів". Знову ж таки:де цей джгут? Точніше як цей жеруть відрізнити від десятка інших джгутів заприборкою? Підкажіть, будь ласка. )
Фото схеми додаю.
Коментарі9

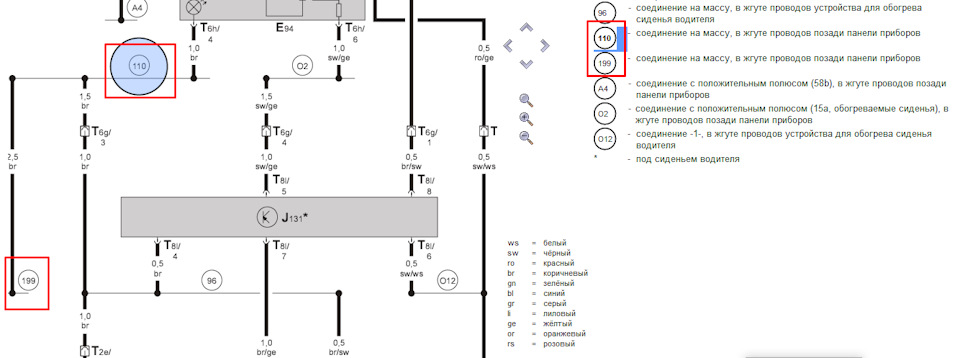

1) Маса в тебе одна, приходить вона зі 199 точки, де ця точка можеш подивитися в Основна схема Fabia -> Сторінка 4. А вже далі як вона у тебе прийшла 2,5 квадрата, до цього дроту все чіпляється, конкретно в цьому випадку 1,5кв з під сидіння з роз'ємо...
Спасибі велике! Тепер картина вже чіткіша. Хоч розумію як ці з'єднання виглядають) Буду дивитися ввечері!
Звичайно) спасибі велике, зараз подивлюся що там. )
за оригінальною схемою підключаєш?
Ага)
Так там плюс через панель запобіжників береться … маса на болт біля блоку подушки, провід на підсвічування кнопок …
я в принципі здогадуюсь, що краще не морочитися і так зробити)) але це ж не наш метод))
Або Фен-шуй або попа в теплі!)))
Це правильно)))
