На прохання викладаю підключення кнопок. На оригінальність непретендую.
Тож у мене вийшов симбіоз підключень, спочатку у мене Дір був безсклопідйомників. Я спочатку купив джгути від Сейфа з кнопками напередні двері і приєднав це до Діру.Задні двері з моторами ікнопками у мене були від Діра до 2007. Після підключення все вціле, установку запобіжника і реле у мене заробив лівий-водійськийі все… далі танці з бубном і нічого.Вирішив схеми спростити іпоставити від 2110, хоча подобалися від Пріори-но ціна на ці блокикнопок близько за основний 35 дол плюс додаткові і ще розбиратися зкнопками дзеркал.Взагалі взяв від 2110 з номер блок 1 шт кнопки 3шт 21093-3709613-01 і роз'єм 7 шт ЕПС-06 все навколо = 12 дол плюспроводів 2х0.5 і клем на 5 дол.
Писи Можливо міг переплутати вгору/вниз коли малював

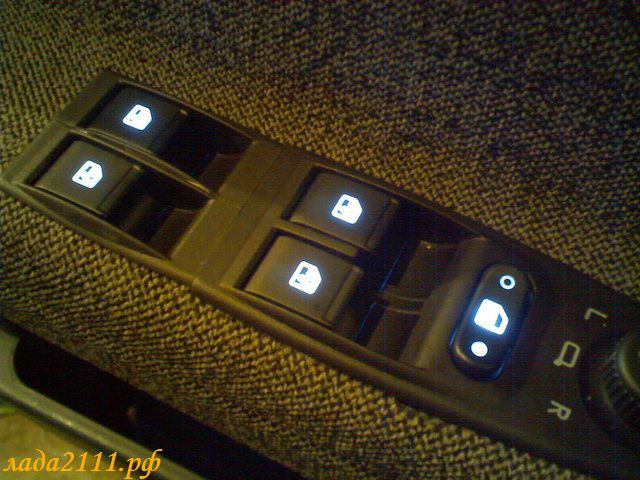

думав ставити такі — але жаба задушила))
кнопка склопідйомника 2110
Блок кнопок склопідйомників 2110

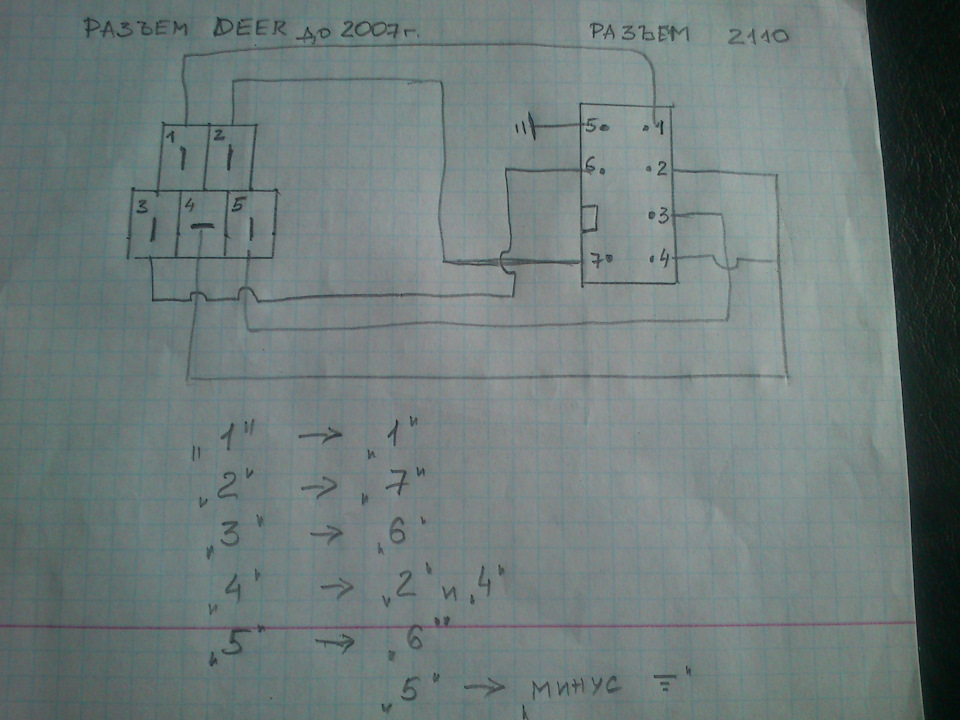

Підключення кнопок 2110 до роз'ємів нового зразка
підключення блоку кнопок до кнопок)))
підключення кнопок до роз'ємів нового зразка
Коментарі1
Принцип кнопок у всіх той самий. Хто товаришує з тестером і схемами той розбереться. Для інших інформація по розпину буде корисна.
