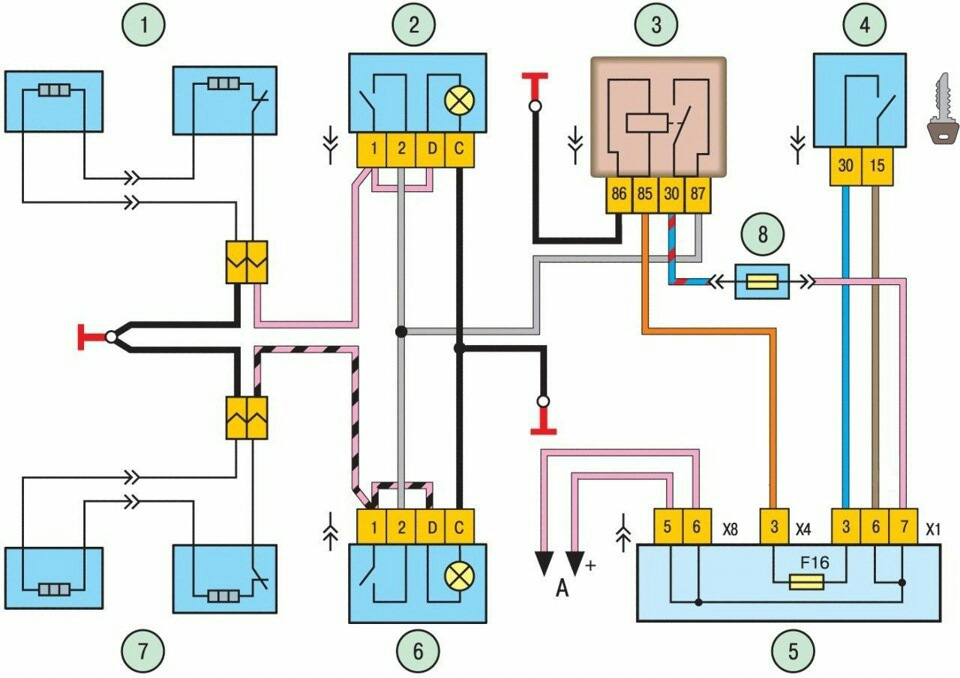

Далі за основу взято таку схему

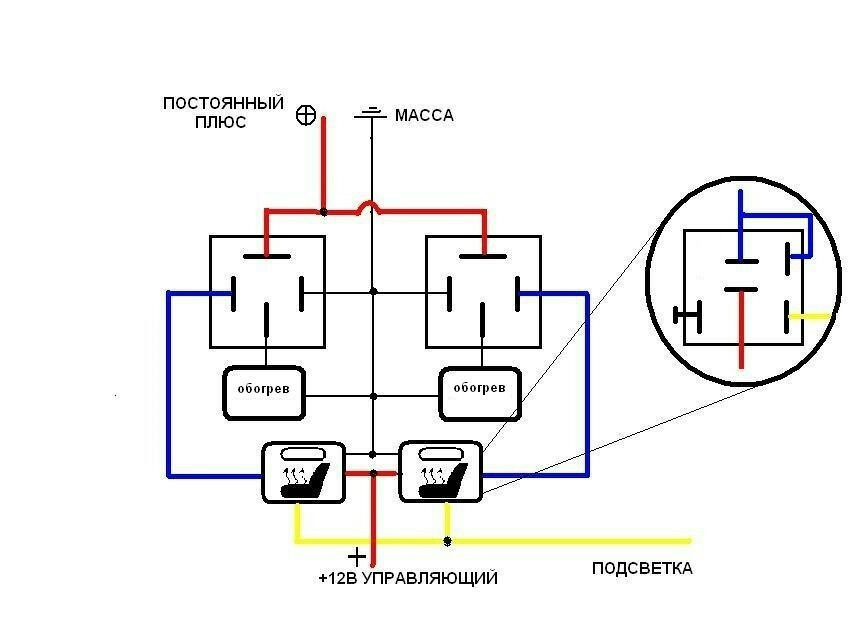

Схема з інету

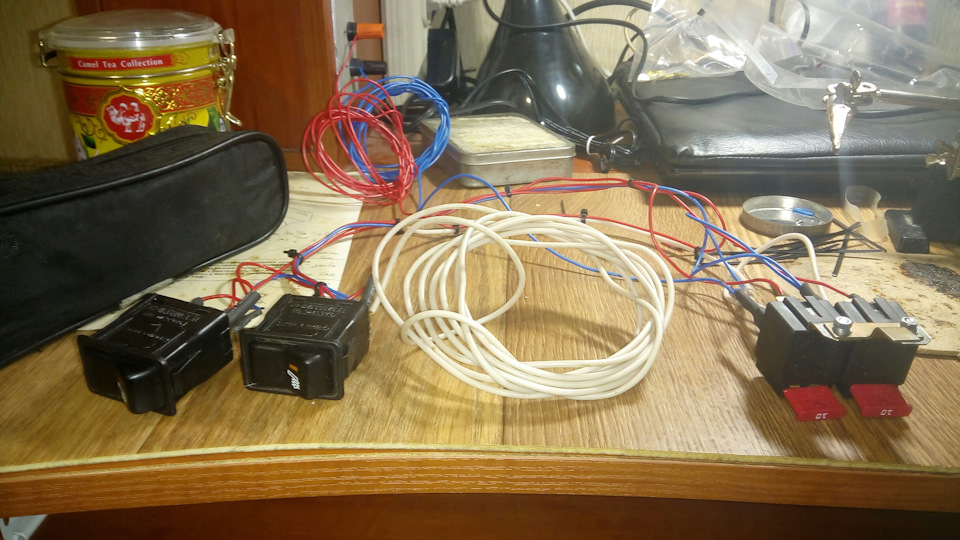

Куплено :
- перемикачі 581.3710-02 2 шт по 100 грн;
- реле із запобіжником 2 шт по 40 грн;
- з'єднувачі на 4 контакти - відпиляні від старого комп'ютерного блоку живлення (на випадок якщо накидки буде необхідно зняти - вони легко від'єднуються)
- дроти - частково взяті із загашників, частина - пригостили на роботі
- клеми - зі старих запасів, купив тільки для підсвічування кнопок - запобіжники - йшли в комплекті з реле, але були встановлені на 30А - це багато. Мій підігрів споживає 6А, для запобіжника потрібен запас 1, 5 * споживаний струм = 1, 5 * 6 = 9 А. Найближчі в номіналі 10А, були в загашниках.
Опис схеми:
Керуючий +12В (червоний дріт) беремо від замку запалювання, таким чином, навіть якщо про***л вимкнути, то акумулятор не сяде.
Керуючи +12В підводимо до кнопки, з другого контакту, який замикає кнопка, тягнемо два дроти:- один до лампи перемикача (горітиме при включеному підігріві); провід))
Це все виконано проводами перерізу 0, 35 мм2. Перевіряв споживання при включених перемикачах, керуюча частина схеми разом з лампочками їсть 0, 6 А (це нормально). Не пам'ятаю. Тут, увага, тектиме максимальний струм - 12А. Якщо вірити табличкам в інтернеті, то запас ще є.
З виходу реле тягну два дроти (білі) перетином 0, 75 мм2 до з'єднувачів від АТХ. Звичайно, цього перерізу вистачило б для 6А, але якось не виглядає ... Тонким на око здається, а на роботі товщі дроти не водяться. Ну нічого, у підігріву дві "обмотки", от і два дроти пригодяться.
І залишається тільки силова маса від навантаження, тут таже пісня з перетином і кількістю проводів (жовто-зелений)

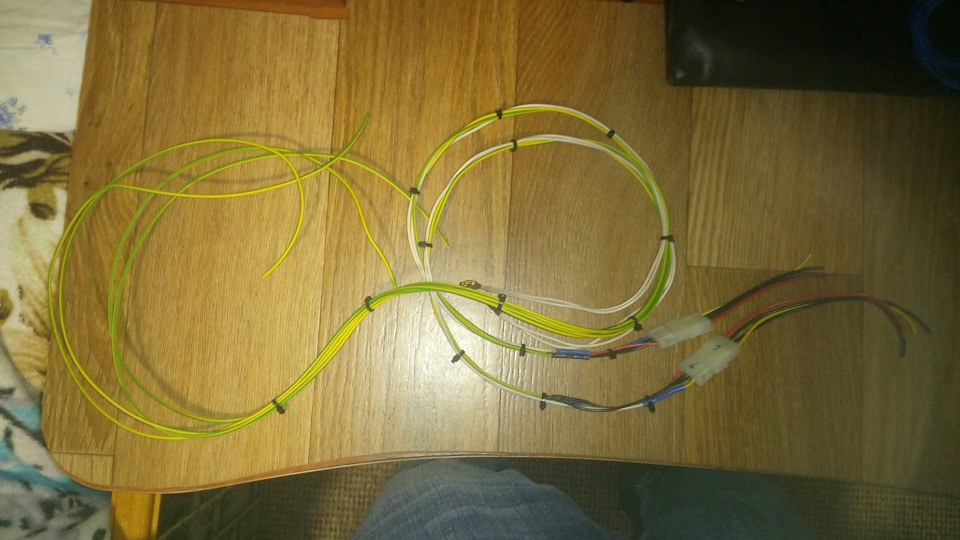

Далі я вечір посидів за столом і зібрав проводку…плел коси :)

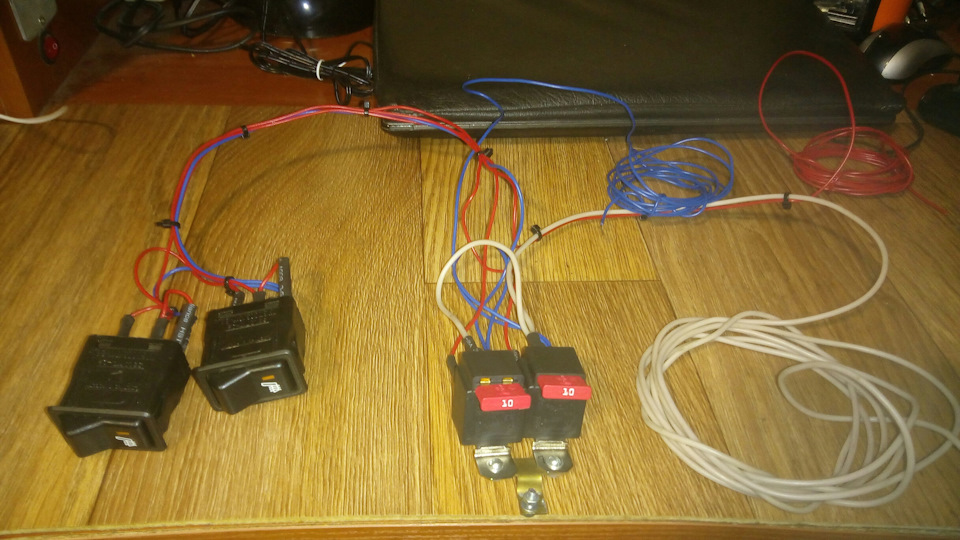

Коси від реле до підігріву Сьогодні все ставимо на машину Подразбираємо консоль, простягаємо коси від ручника під лінолеумом Об'єднуємо силову і керуючу масу, окольцовиваем і прикручуємо Підключаємо коси до релюх і вішаємо всередині консолі, але обов'язково так, щоб можна було долізти і поміняти запобіжники
Припаюємо з'єднувачі АТХ до підігрів
Тут синя ізолента з'явилася на хвилину пізніше після моменту фото
Засовуємо кнопочки на свої законні місця
На замітку, лампочки в перемикачах знімні разом зі своїм патроном… Дізнався про це випадково, просто попалися клеми такі:хрін одягнеш - фіг знімеш.
p>Підключаємо силу до акумулятора, і йдемо перевіряти.
Сідаю на сидуху пасажира, включаю і сиджу хвилинку…чую --- тепліє)))))
Перше, але не останнє включення... А лампочка щось горить, а гріє? Сиджу чекаю Датчики показують, що в салоні близько 14 градусів. Ну у мене ж є пірометр, дивимося, що за хвилину сталося
У салоні 14, 6, а кнопочка внизу горить, значить ща грітиме зад))
Гріє
У деяких точках миготіли і 33 градуси, але на камеру вони не ризикнули вилізти
Сів потім на водійську… Начебто швидше нагрівається, а й фіг з ним, покатаємося подивимося.
"що за хвилину сталосяУ салоні 14, 6, а кнопочка внизу горить, значить ща грітиме зад))
Гріє
У деяких точках мелькали і 33 градуси, але на камеру вони не ризикнули вилізти
Сів потім на водійську… Начебто швидше нагрівається, а й фіг з ним, покатаємося подивимося.
"що за хвилину сталосяУ салоні 14, 6, а кнопочка внизу горить, значить ща грітиме зад))
Гріє
У деяких точках мелькали і 33 градуси, але на камеру вони не ризикнули вилізти
Сів потім на водійську… Начебто швидше нагрівається, а й фіг з ним, покатаємося подивимося.
