Всім привіт!

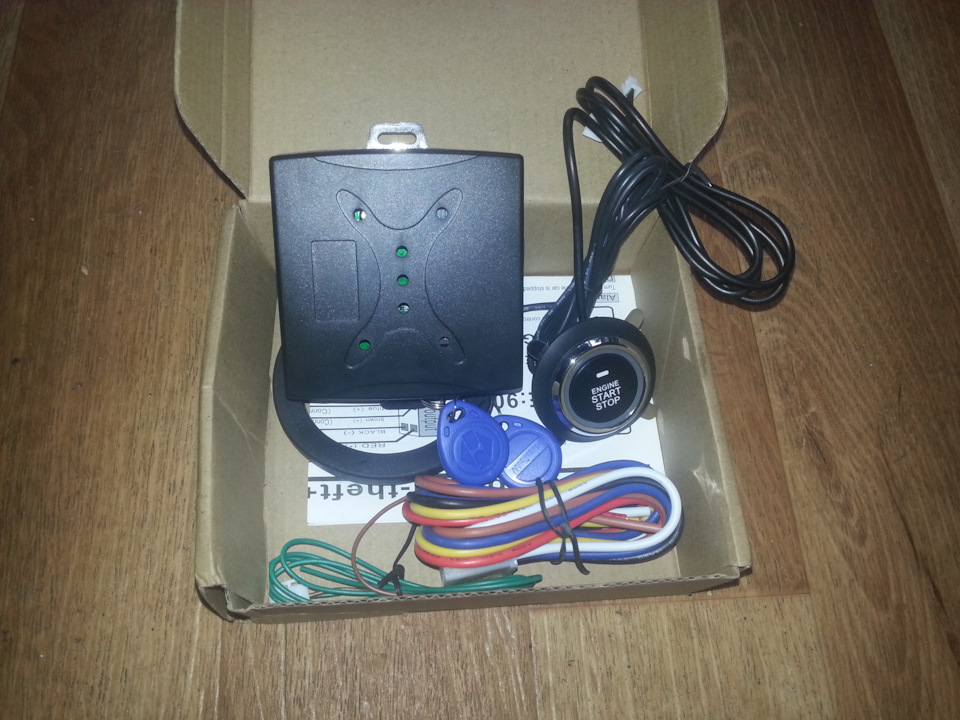

Вирішив придбати і встановити всім відому Кнопку Start Stop. Попідключенню в інтернет толком нічого немає. Тільки статті типу вжезмонтованої кнопки і який Я супер класний пацан Ні фоток роз'ємівні куешечки…
p>
І тут я впав у ступор…

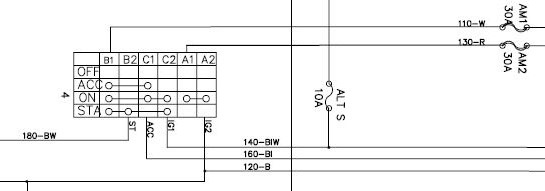

У блоку кнопки тільки один вхідний плюс… Вихідних плюсів як ітреба, два (ON1, ON2), які повинні підключатися до Використовуватитільки один вхідний плюс AM1(30А) або АМ2(30А), це не є гуд. Одинпровід! Або скрутити AM1 і АМ2, ну теж не варіант як би.

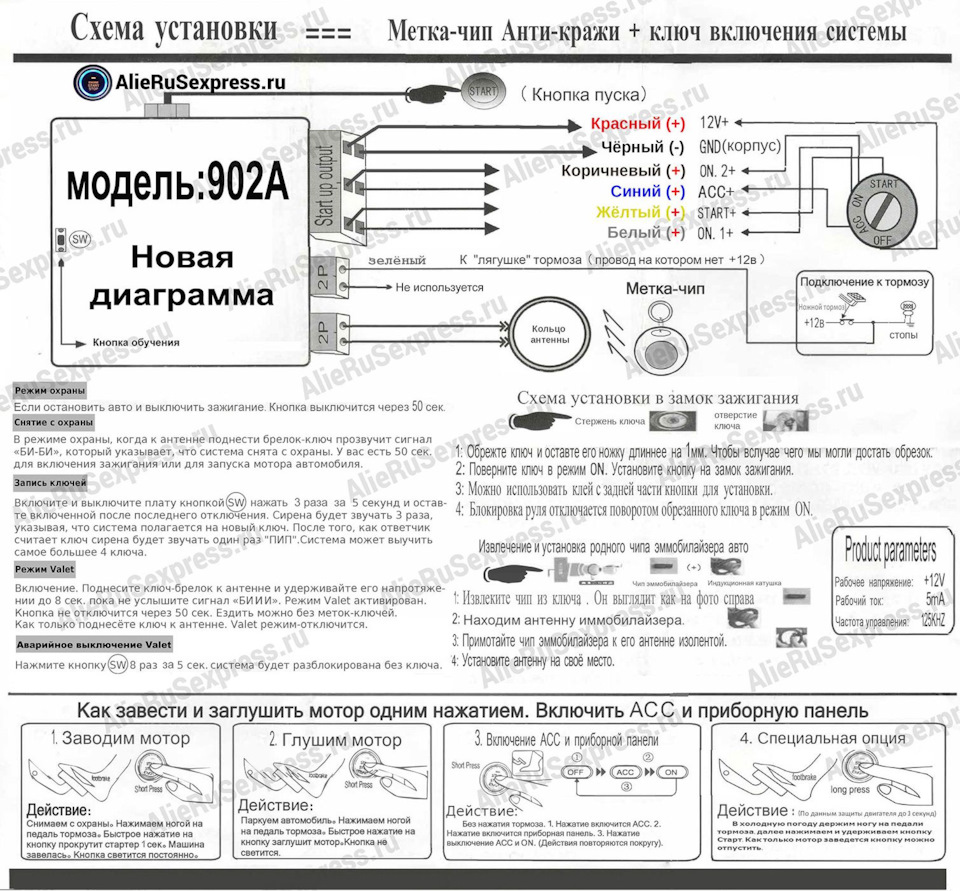

Два ON1 (білий), ON2 (коричневий) використовувати як керуючі дляреле. 85+86 замикаються і 87-30 подають напругу на IG1, IG2. Відкольорів, вказаних на електросхемі. Ну, чи не редиски? >
PS Підключив до акумулятора вдома, начебто працює як треба. Намашину поки не ставив ... Сикотно )))) Але думаю все має бути ДУС.Поставлю, відпишусь. Фото кнопки в салоні не робитиму. У згаданихстаттях і так таких достатньо.
PS2
Урааа! Здійснилося! Встановив! РАБОТАЄЕЕЕЕЕ!
Коментарі5
А сині таблетки навіщо? Притуляти?
Активація кнопки. Типу іммобілайзер. Поки не піднесеш, натискання на кнопку результату не дасть. Можна будь-які таблетки прописати в блок або картки EM-Marine (RFid мітки). До 4х штук
Ось тут точно? помилки немає? А то, ніби, як на коротуш схоже. PSA, ні, все правильно (звірився зі схемою), це харчування кліматичної установки і склоочисника.
Спасибі. На майбутнє знадобитися. Теж думав про кнопку коли шайба в замку прогнулась і він став клинити.
Ставив я таку колись на Ваз 2107і. Прикольна штука ...
