Всім привіт!
І все-таки настав час приладової панелі! А саме хотілося щобдодаткові прилади показували в цифрах, а не від балди… Та й потімточність стандартних приладів погана, похибка може бути 5-10%, а цебагато…
Почнемо з вольтметра, схемку взяв у доброї людини тут на драйві, велике йому спасибі за поради та підказки Автор схеми Alex_EXE, стаття лежитьтут:alex-exe.ru/radio/microco…llers/atd-pic16f676-7seg/кому цікаводивіться…
І так мій прилад:

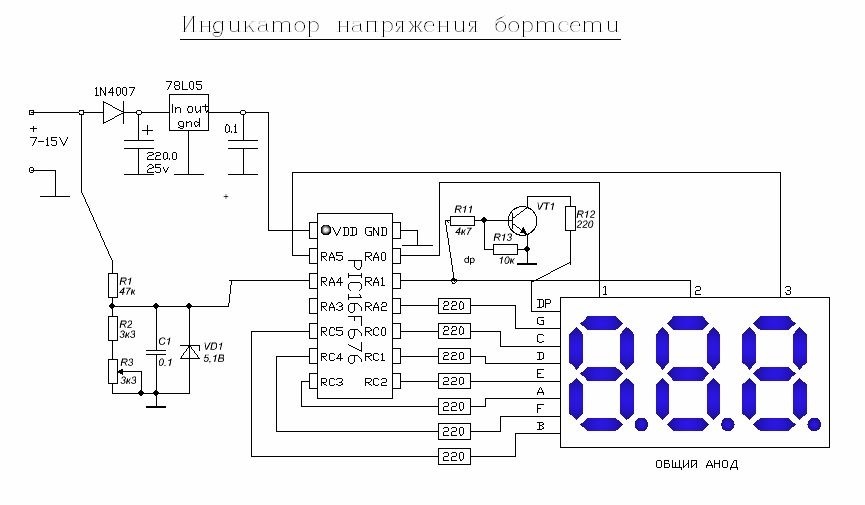

схема

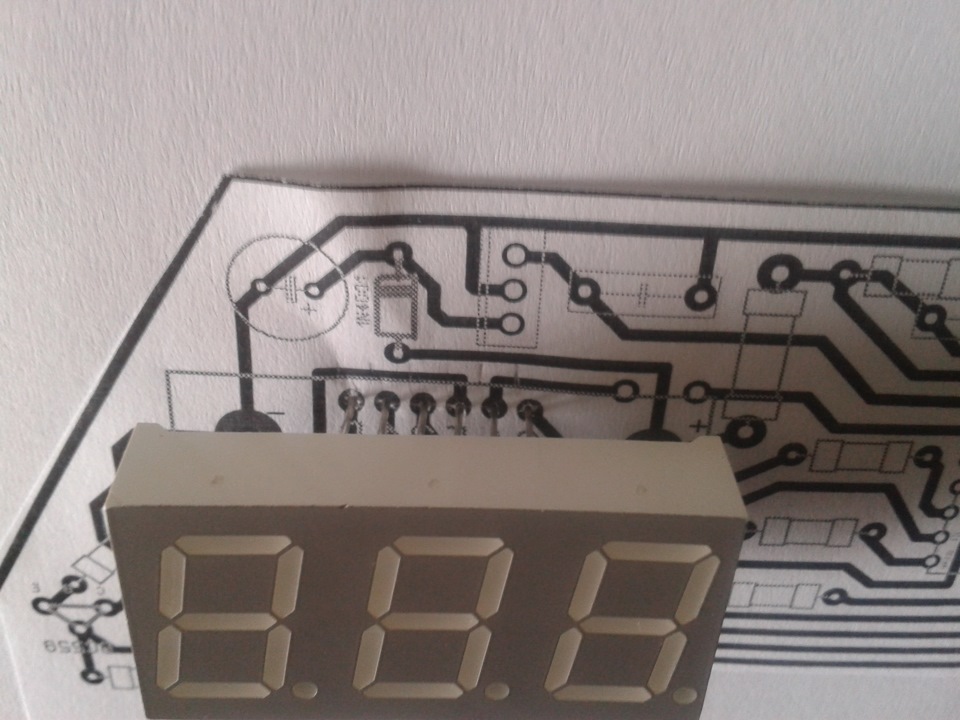

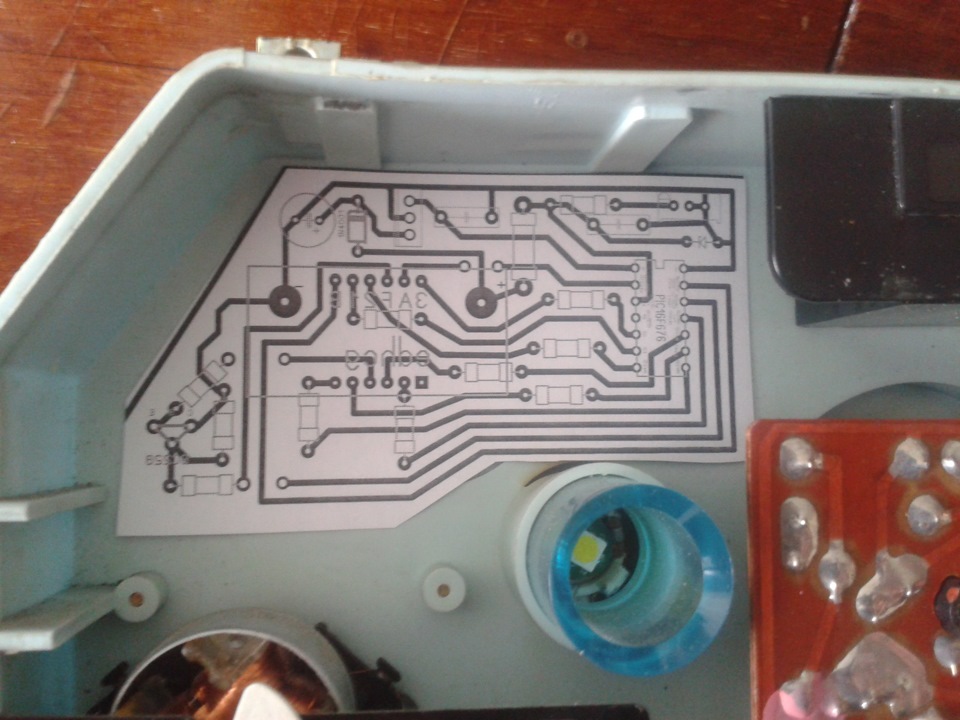

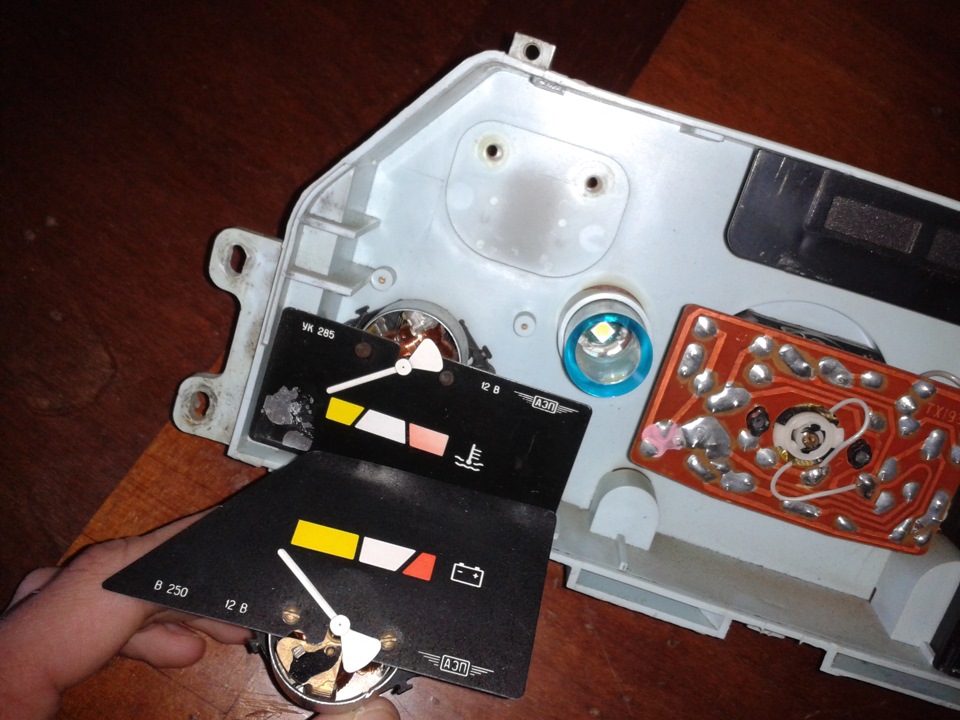

Розбираємо приладку та знімаємо стоковий вольтметр:Друкарську платуробив саме під свою приладку, щоб прилад став на рідне місце Ніякихзайвих проводів, ніяких підпаїв до плати приладки немає, —стрілочник зняв, свій прилад поставив і в будь-який час можна всеповернути… Як то так… Підганяємо розміри та приміряємо друкплати:
< /

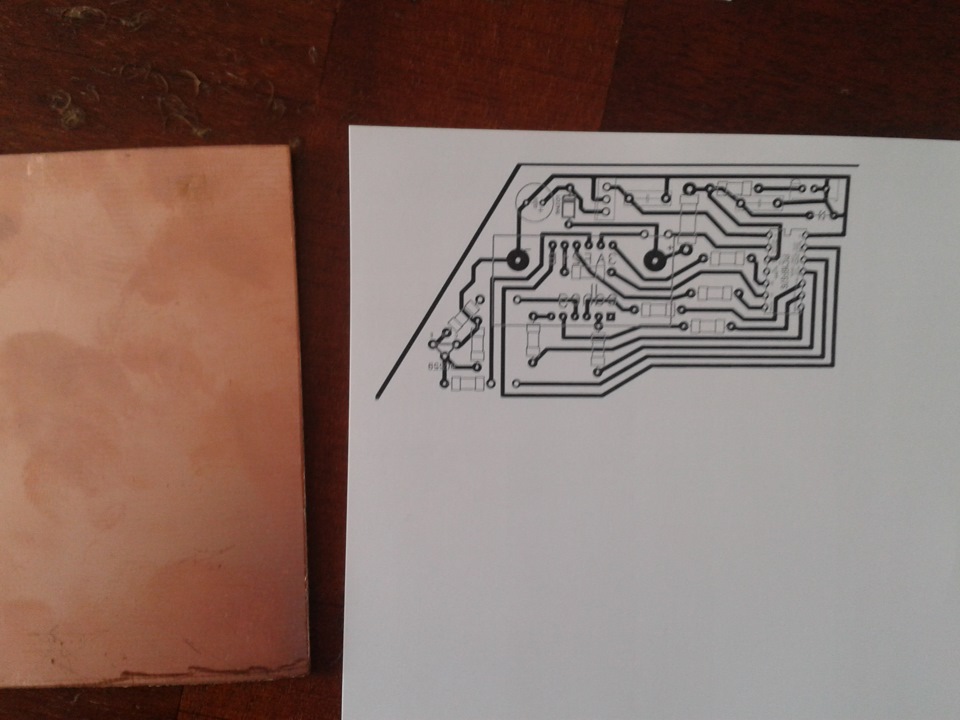

Роздруковуємо на фотопапері, гладимо, труїмо плату:
Збираємо прилад, робимо фото:<
Встановлюємо на своє місце:
І перевіряємо як усе працює:
> Збираємо приладку і дивимося як вийшло:Все стало рівно так як ітреба. Потім взяв чорну коробку з CD диска і вирізав вставку, щобзакрити непотрібну дірку ... Все це затонував чорною матовоюплівкою для тонування фар, вийшло дуже добре! Поки проходитьвипробування на машині…
Далі за планом термометр, який вже збирається. Кому цікаво стежтеза БЖ…
Дякуємо! Незабутній тицяти "подобається", вам не складно, а меніприємно…
