Всім привіт.
Дякую, що зайшли в БЖ МУРЧИКА.
Нарешті збулася мрія ідіота 8-)).
<
Підключив лампочки протитуманного світла до вимикача.
Все, це, повільними шашками але впевнено сталося, УРА.Ще одинпроект завершено.
Чому ви можете поставити питання тобі це треба. Перших на першомуМВ Спрінтері МРІЯ по заводу були фари на три лампочки дивітьсяпосилання:
https://megadriver.org/p229887-kupil-lampocki-n-1-osram-zovti-dlia-protitumanok-u-farax-mersedes-sprinter-c-1
https://megadriver.org/p229886-kupil-lampocki-n-1-osram-zovti-dlia-protitumanok-u-farax-mersedes-sprinter-c-2
і додаткове світло дуже зручне, тому на новій машині МУРЧИК позаводу були фари головного світла на дві лампочки, тобто дешевакомплектація. По 20 років і дзеркало не ахти.Був перший варіант, установка цоколів у фари.Але передумав.
https://megadriver.org/p105099-sukaiu-cokolia-dlia-protitumanok-golovnix-far-svitla-mv-sprintera-1995-2000rv
Почав моніторити питання купівлі фар. Переміг другий варіант, придбання нових фар головного світла на три лампочки Н-1.
Дивіться посилання:
Хочу фари головного світла на три лампочки для мого МВ Спринтер ТДІМурчика. Порадьте якого вибрати виробника. Відразу придбавлампочки.
ПРИДБАВ МУРЧИКА ДЛЯ НОВИХ ОЧЕЙ ЛАМПОЧКИ В ЦОКІЛЬ ПРОТИТУМАНОКГОЛОВНОГО СВІТЛА. Ч.1
https://megadriver.org/p104960-nadbav-murciku-dlia-novix-ocei-lampocki-v-cokil-protitumanok-golovnogo-svitla-c1
Знайшов фари за нормальною ціною.
Дід Мороз подарував МУРЧИКУ нові очі.
https://megadriver.org/p104961-did-moroz-podaruvav-murciku-novi-oci
УСТАНОВИВ НОВІ ОЧІ МУРЧИКУ.
> https://megadriver.org/p105093-ustanoviv-novi-oci-murciku
Тепер справа дійшла до підключення протитуманок. Було придбаноновий вимикач саме для фар. Старий включав тільки задній ліхтарпротитуманний.
ДВА В ОДНОМУ. ПЕРЕНОС ПРОТИТУМАНОГО ЛІХТАРЯ І ДОДАТКОВИЙ СТОП.
https://megadriver.org/p105094-dva-v-odnomu-perenos-protitumanogo-lixtaria-i-dodatkovii-stop
Так, що все горить і працює і вам рекомендую.
< /p>

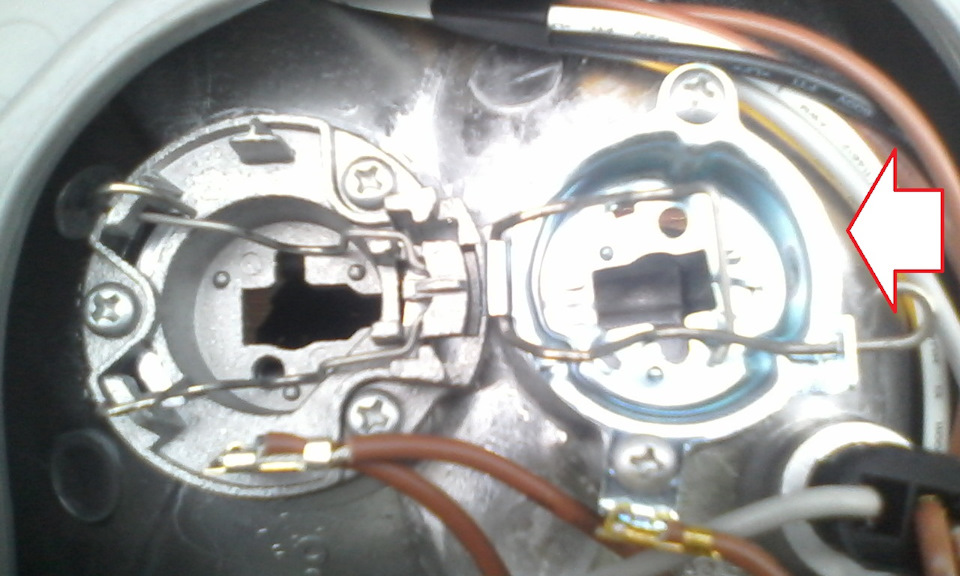

Це пін для лампочки протитуманних.

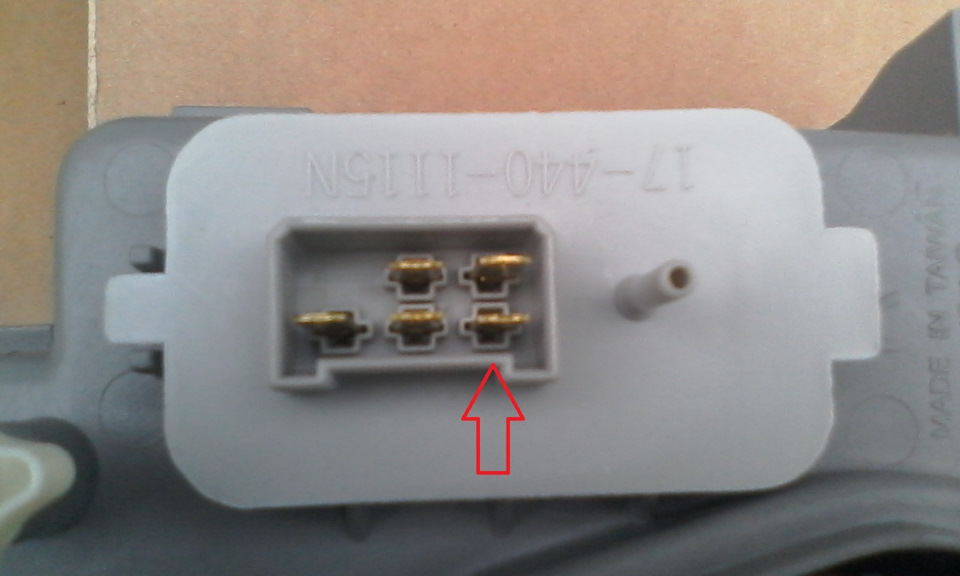

ВСТАВЛЮЄМО ПІН МАМА В КОЛОДКУ ЩО одягається на фару головногосвітла. ВИКЛЮЧАЧ

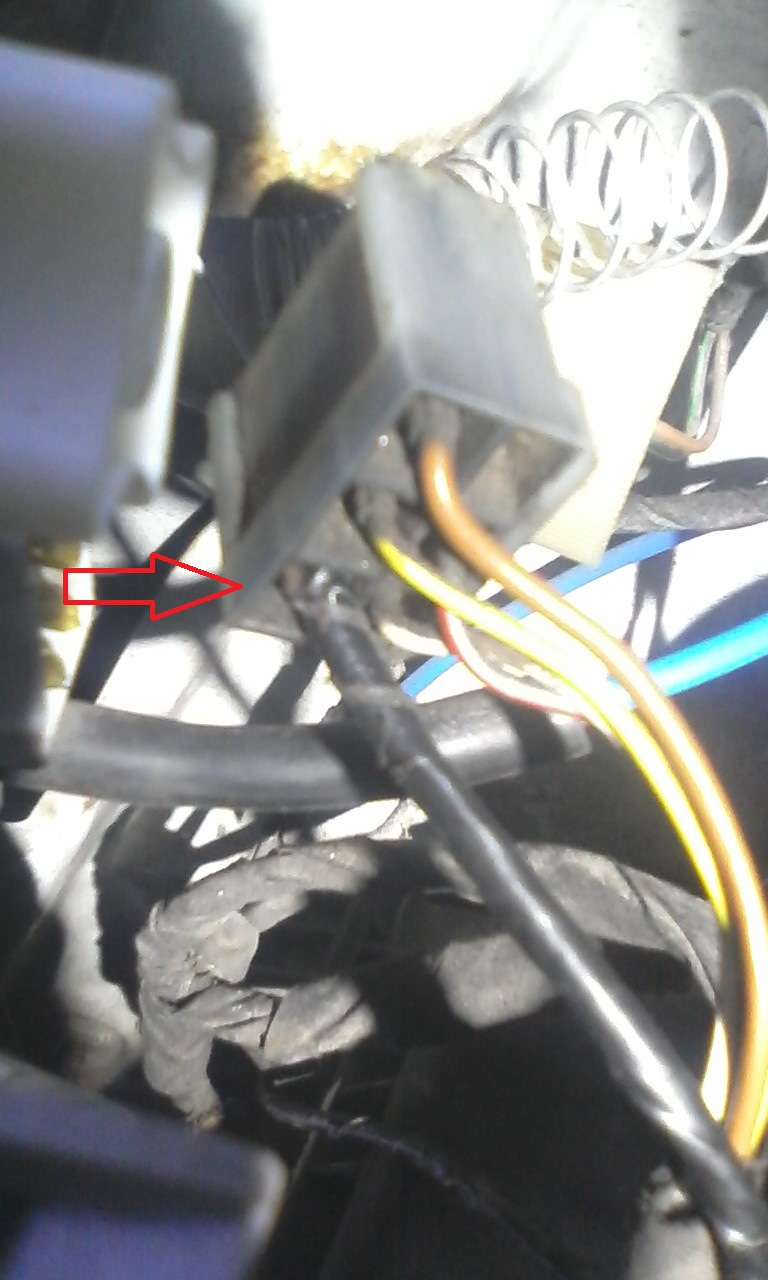

КОЛОДКА ДО ВИКЛЮЧАЛЬНИКА МИ ЇЇ ДОРОБЛЯЄМО.
РІЖЕМ №4 ПРОВІД І ВІД ПІНА ПРИПАЮЄМО ПРОВІД ДО №2
ТУТ ВСЕ ВИДНО.

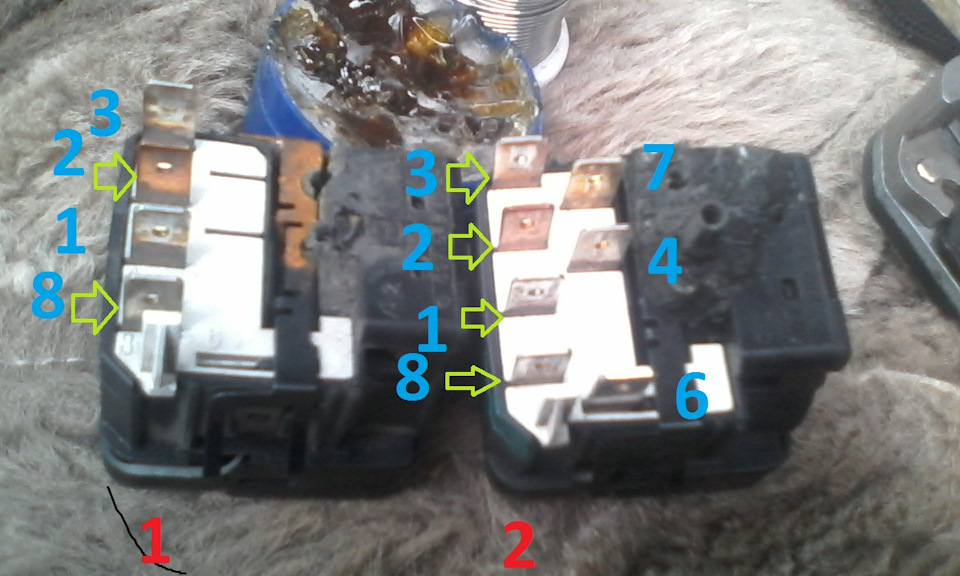

№1 ЦЕ КОЛОДКА НА ТИХ СПРИНТЕРАХ ГД. №2 ЦЯ КОЛОДКА ДЕ НЕМАЄ ЗАЗАВОДОМ ПРОТИТУМАНОК.НІ ФІШОК №№ 7, 6 Плюс у дужках зафарбованийчервоним олівцем. Він приходить після включення ближнього світлафар. Зроблено по заводскому.
ВСЕ ПІДКЛЮЧИВ.
Переключатель ТОЙ, ЩО ТРЕБА. НА ДВА ПОЛОЖЕННЯ. №1 ПРОТИТУМАНІ ФАРИГОЛОВНОГО СВІТЛА+ ПРОТИТУМАНИЙ ЛІХТАР ЗАДНІЙ №2 ПРОСТО ПРОТИТУМАНКИУ ФАРАХ ГОЛОВНОГО СВІТЛА. Задній ліхтар протитуманний вимкнений.Якість фотографії не дуже пробачте. ЦЕ БЕЗ ПРОТИТУМАНОК.
З ПРОТИТУМАНКАМИ. ФОТКАЛ НА ТЕЛЕФОН. ВИТРИЛОСЯ РОЗМИТО.
СТАРА ФОТКА . ТАК МАЄ БУТИ. СХЕМА. ПРАЦЮЄ ВСЕ ЯК ПО ЗАВОДСЬКУ.ВКЛЮЧАЮТЬСЯ ТІЛЬКИ ПРОТИТУМАНКИ РАЗОМ З БЛИЖНІМ.
СХЕМА ПРИМІРНО ТАКА А. ЗНАЙШОВ У НЕТІ. НАЙГОЛОВНІШЕ БАЖАННЯ ІПОТИХОНЬКУ МОЖНА ГОРИ ЗВЕРНУТИ. 8-))






Коментарі17
Від туманок засвітки в очі зустрічних. Забери засвіти і чітко буде.
Принцип дії реле в стані спокою, тобто коли немає живлення котушки, контакт 30 закритий для контакту 87А. При одночасному подачі живлення на контакти 85 і 86 (один плюс на інший - мінус незалежно від того, де, якщо реле не позначено діодом), котушка ...
Головні фари регулюйте в наступній послідовності www.autoprospect.ru/uaz/3…heskoe-obsluzhivanie.html
У мене було при ближньому світлі. А потім переробив від замку запалювання як ходові тільки через кнопку.
Я так і домагався заводським. А ДХО робитиму окремо, через реле яке вже придбав.
Вітаю, погодься що класно!
Супер. Дякую.
!)
Підскажи, будь ласка, плюс від куди приходить на кнопку (постійний, через замок запалювання або від габаритів) і чи світиться у тебе індикатор на кнопці посередині при положенні ВИМК?
Сьогодні глянув кнопку. габарит на ній горить і при включенні спалахує яскравіше посередині смужка біла.
Простіше встановити реле на ДХО і вони самі будуть включатися при запуску двигуна і вимикаються при ближньому. А так з кнопкою я скільки разів забував вимкнути. Але у мене було на пряму до АКБ.

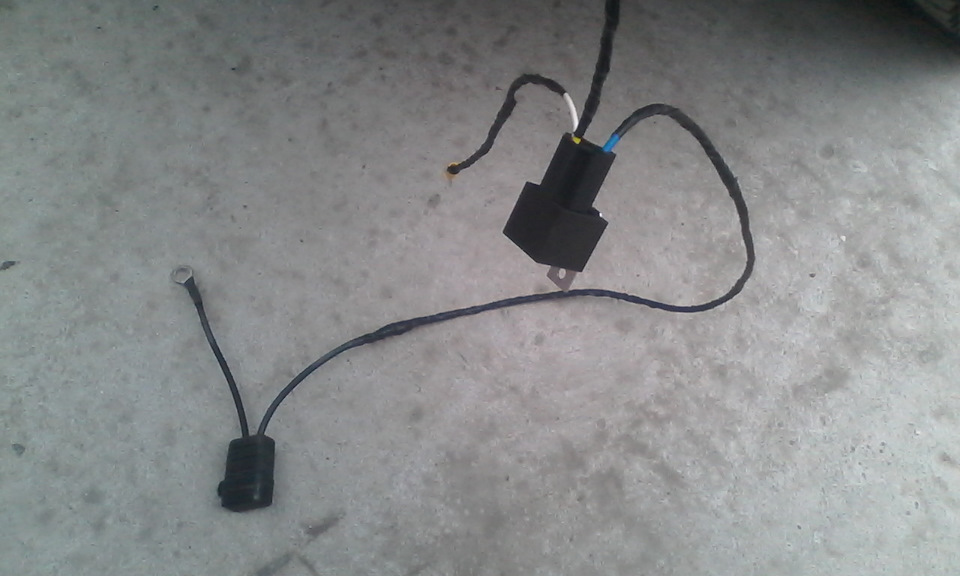

От реле воно коштує приблизно 6-7у.о. https://megadriver.org/p105111-pridbav-rele-avtomaticnogo-vkliucennia-svitla-7193777-06-energomas
А цю кнопку зроби на додаткові фари протитуманки та задній протитуманний ліхтар.
КНОПКА СВІТЛИТЬСЯ ПРИ ВКЛЮЧЕННІ ГАБАРИТУ. На схемі де намальована колодка видно де + і -. На 11 фотці Плюс замазаний червоним олівцем у дужках. Напевно + приходить коли вмикаю ближнє світло.
Плюс приходить з габаритів і після включення ближнього світла.
Зрозумів, спасибі. Собі теж прикупив таку кнопку, але спереду у мене вона буде включати денні ходові вогні, а задні лампи (сама нижня секція) будуть використовуватися як ПТФ (в туман) і як габарит (вдень). Мені твоя схема трохи не підходить, потрібно...
