Ч.2 блок Novero, Nokia, Bluetooth. Шукаємо відмінності, намагаємося розібратися

Сьогодні на вулиці - 20, вихідний, тому є час вивчити що ж таке -Блок -Novero, -Nokia, -Bluetooth і як їх розлити.
< br> За тією інформацією яку я вивчив, є чотири "види" блоківНоверо (деякі не зовсім і Новеро))).
Як розрізнити?

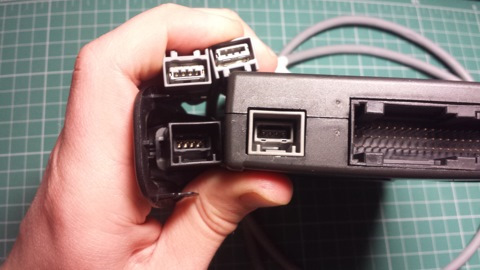

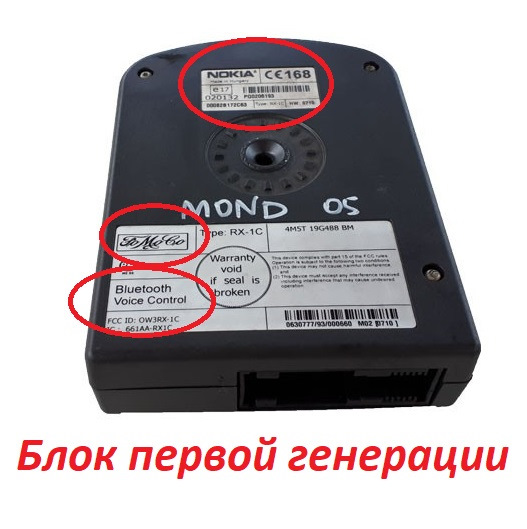

Блок першої генерації Як його відрізнити від нових:1. Напис FoMoCoнадрукований письмовим шрифтом, 2. За наявності виходу підusb-вихід скомбінований по 4 піна і свою фішку для цих пінів; 4.Напис позначає наявність Блютус контролера і можливо usbзнаходиться зліва.

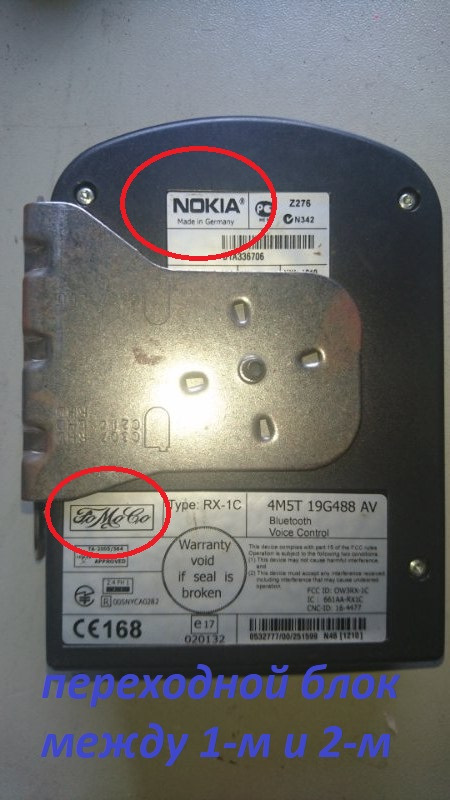

Так само є перехідний блок на якому я виділив що в ньому змінилося.піни

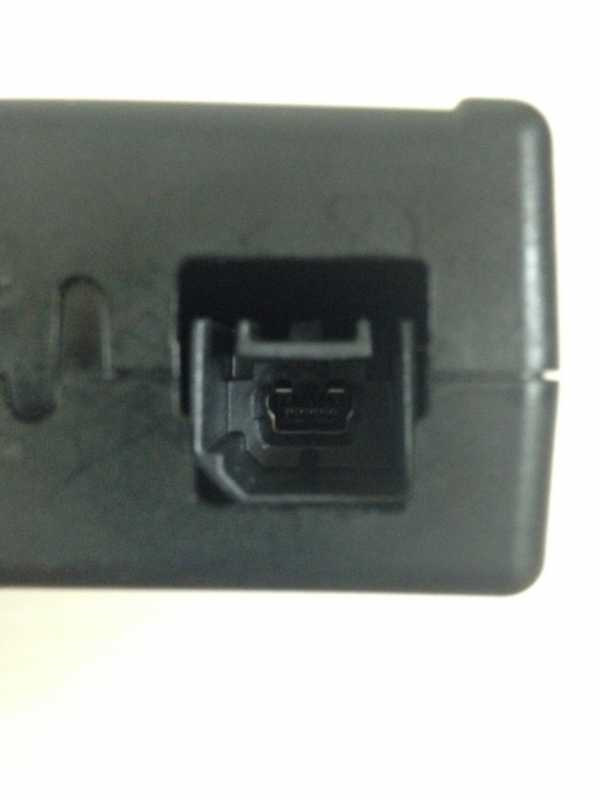

вигляд нового формату, під mini-USB в блоці, під який простіше ідешевше знайти аналог USB дроту.
Блок другої генерації, відмінності:1. Напис FoMoCo надрукованийдрукованим шрифтом; 2. При наявності виходу під usb, вінскопмонирован під окремий універсальний провід ( який з боку блокумає вихід тато-micro-USB і з іншого боку мама-USB) що даєможливість подовжувати цей провід, змінювати його на інші замінникивід ПК наприклад. 3. Напис позначає наявність Блютус контролера іможливо usb знаходиться праворуч від центру; 5. Що на 1-й що на 2-йгенерації є напис NOKIA, вдрукований у сам корпус.

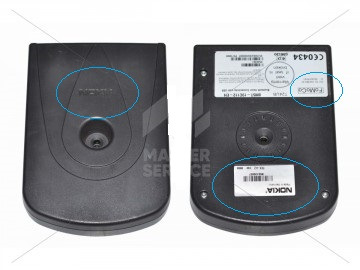

Ось для прикладу Блок Новеро і Нокія на одному фото
Блок 3-ї генерації. Ну ось тепер головне поняття блоки якіставилися ДО, уважно ДО - 4-го мондео, 3-го фокусу та 1-ї куги, 2-C-max, S-max (на скільки мені відомо з рестайлінгу 2008 або 9року) виробляла NОКІЯ. І лише з перерахованих моделей пішов усімаулюблений та відомий на весь світ – блок NOVERO. До речі, якийпереродився в компанії Ford у нових моделях у систему – Sync.Перший попередник Sync у підпіллі та обличчі блоку Novero ставивсявже на моделі по свіжому, основною відмінністю якого була наявністьвисновків на фішці під окремий екранний модуль. Багато хто почавйого бачити на фордах які пішли з синім (кришталевим)підсвічуванням салону та приладки. Дані блоки (перехідні)застосовуються до магнітол Sony 3-ї генерації, з червонимпідсвічуванням але з деякими маніпуляціями (але ця інформація неточна). Повторю головну відмінність від старих варіантів, відсутність тиснення/напису NOKIA У варіантах блоку 1, 2 і 3 AUXвиводиться через загальну фішку (загальну косу) через якувиводиться і мікрофон у разі реалізації гучного зв'язку.

з приводу різних парт.Номерів на блоках, зокрема різниці в останніхлітерах на блоці, непогано можна підкреслити інформацію тут —Натисніть сюди

megadriver.org /l/9490033/
ffclub.ru/topic/131146/jump_7600/

Блок № 4 (найрідкіше/найпоширеніше рішення щодо впровадження usb намагнітоли sony для наші фієст, мондео, с-мах тощо за рокомвипуску). Основна функція блоку саме USB, блютус другорядне і заокрему плату, про аукс взагалі мені не відомо. Рекомендую доознайомлення другу частину представленого волога Натисніть дляознайомлення з вологом в якому до речі ви побачите парт. Номер - 1746 768. Якщо його закросити, ви побачите саме блок NOVERO якийставився як додатковий, (картинка вище це саме він), (в основному)в Європі. Також зможете підкреслити більше обітниці блоці. Оскількиі зараз новий такий блок коштує близько 200-300 $, на Б\У я ненабридав (на б\у в комплектному стані, блок, перехідна проводка, проводка usb. Допоміж до речі до такого блоку міг йти блок Блютус, ще +\ - в таку ж вартість.
Що шукаю за компонентами зараз;
Блок Наверо від магнітоли Соні, червоний овал.До нього ж проводку, фішки, або інші частини, можна рвану/або не повну.< br/>
Магнітола Соні, овал з червоним підсвічуванням
Штатний мікрофон + проводка
Стельову консоль з місцем під мікрофон

Автор любитель радіо і музики але не радіоаматор, та й загаломнамагаюся розібратися і ділюсь знаннями які отримав Якщо щось нетак, прошу мене виправити і внести ясність)
Якщо буде зустрічатися ще якась -то інформація, в наступних постахбуду її уточнювати) У наступних темах, автор спробує розрізнитимагнітоли)))))
