Перевірятимемо…
Після збирання насоса при провертанні шестерень рукою вони повинніобертатися плавно, без заїдань і ривків. Перевірка технічного станудеталей. Після розбирання всі деталі промийте миючими засобами, продуйте стисненим повітрям і перевірте їх стан.Алюмінієва кришкапри перевірці її в зоні прилягання шестерень не повинна матиуступів, поверхня кришки повинна бути плоскою. Розміру (13, 5±0, 3)мм Максимальний знімання металу не повинен перевищувати 0, 2 ммСальник 1 колінчастого валу замініть новим і запресуйте до упору.корпуси насоса не повинні мати подряпин, граничний розмір гніздапід ведену шестерню не повинен перевищувати 75, 10 мм (мал. 2-72)Мінімальна ширина сегмента повинна бути не менше 3, 40 мм Основнірозміри нових деталей насоса показані на рис. 2-73. Заміряйтеіндикатором максимальні осьові зазори (мал. 2-74), які не повинніперевищувати для ведучої шестерні 0, 12 мм, для веденої - 0, 15 мм.Якщо зазори перевищують граничні значення, замініть шестерні.Граничні зношування шестерень дано на рис. 2-75. Якщо їх розміриперевищують граничні значення, також замініть шестірні. Перевіртепружність пружини редукційного клапана та порівняйте отримані даніз наведеними на рис. 2-76. Редукційний клапан 1 (рис. 2-77) таотвір під клапан не повинен мати поздовжніх рисок. Граничні розміриклапана та отвори при зносі показані на рис. 2-77.

деталі масляного насоса ваз 2110-ваз 2111-ваз 2112

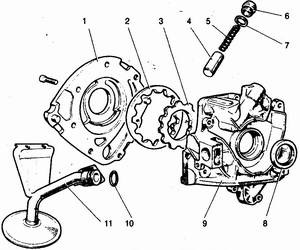

Мал. 2-70. Деталі масляного насоса:
1 - корпус насоса; 2 - ведена шестерня; 3 - провідна шестерня;
4 - редукційний клапан; 5 - пружина редукційного клапана;
6 - пробка; 7 - кільце ущільнювача; 8 - передній сальникколінчастого валу;
9 - кришка насоса; 10 - гумове кільце ущільнювача; 11 -маслоприймач

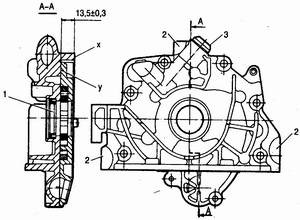

Рис. 2-71. Точки кріплення кришки масляного насоса при фрезеруванніплощин:
1 — сальник колінчастого валу; 2 - точки кріплення кришки;
3 -пробка редукційного клапана. X, Y — площини, що обробляються
граничні зноси корпусу масляного насоса ваз 2110-ваз 2111-ваз2112

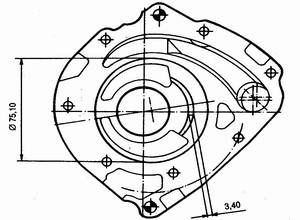

Рис. 2-72. Граничні зноси корпусу масляного насоса

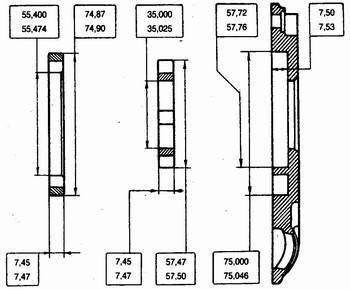

Рис. 2-73. Основні розміри нових деталей масляного насоса
замір осьових зазорів шестерень масляного насоса ваз 2110-ваз2111-ваз 2112
Рис. 2-74.Вимірювання осьових зазорів шестерень масляногонасоса:
1 — провідна шестерня; 2 - ведена шестерня; S - осьовий зазор
граничні зноси шестерень масляного насоса ваз 2110-ваз 2111-ваз2112
Рис. 2-75. Граничні зноси шестерень масляного насоса:а — провіднашестерня; б - ведена шестерня
Рис. 2-76. Основні дані для перевірки пружини редукційного клапанамасляного насоса
Рис. 2-77. Граничні зноси редукційного клапана масляного насоса таотвори під клапан:
1 — редукційний клапан; 2 - кришка масляного насоса
