Для того щоб закінчити конструктор, мені не вистачало тількизадіяти кнопку парктроніка.
Для цього треба.
1. Блок управління 13228779
2. Проведення в бампер під датчики 24467520 для універсала
3. Проведення від бампера до блоку управління, я не знайшов інарощуватиму проводи сам< br/>
4. Датчики паркування
5. Кронштейн у бампер під датчики
6. Перехідник від кронштейна до датчиків

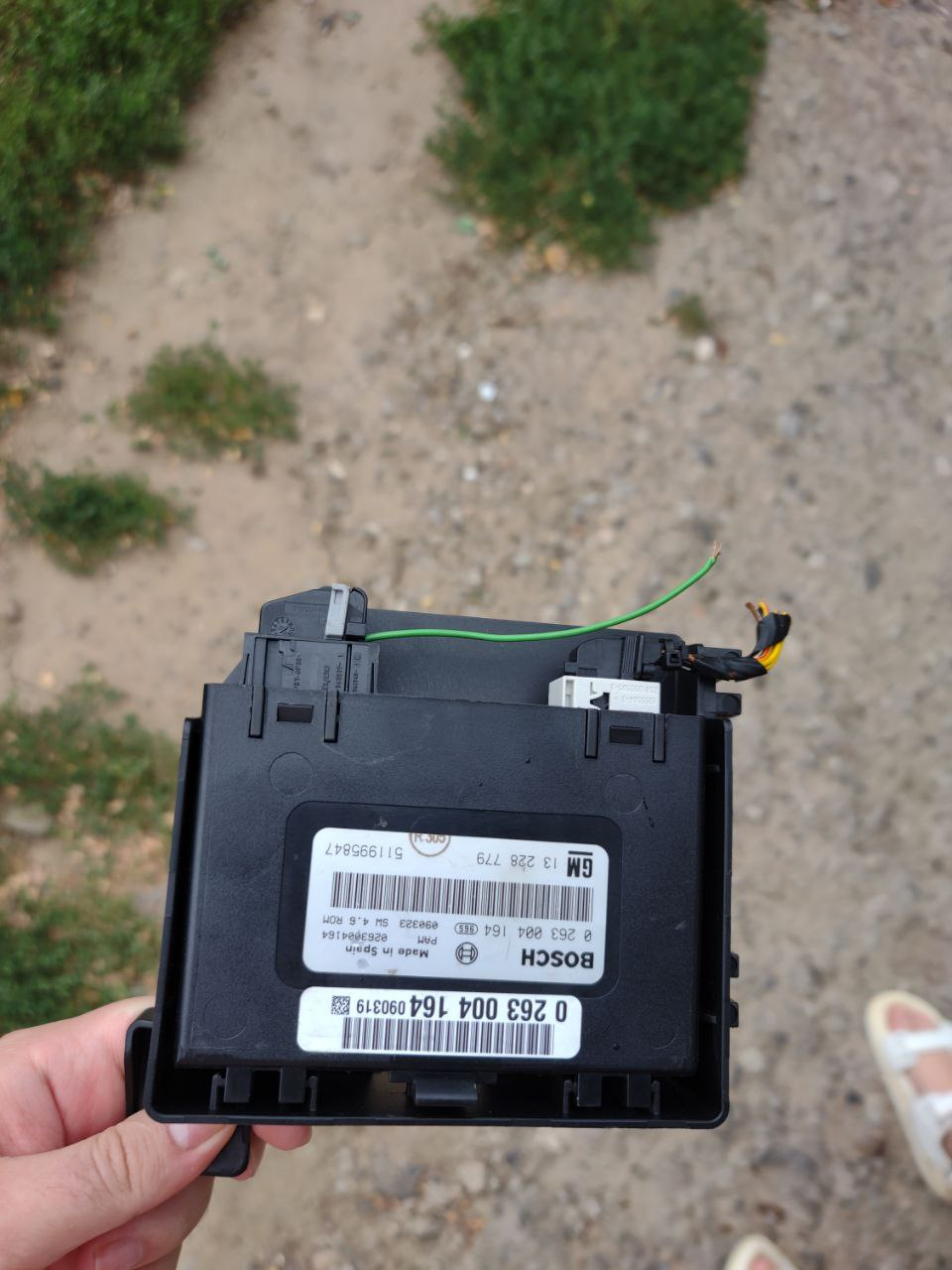

Першим був куплений блок. p>

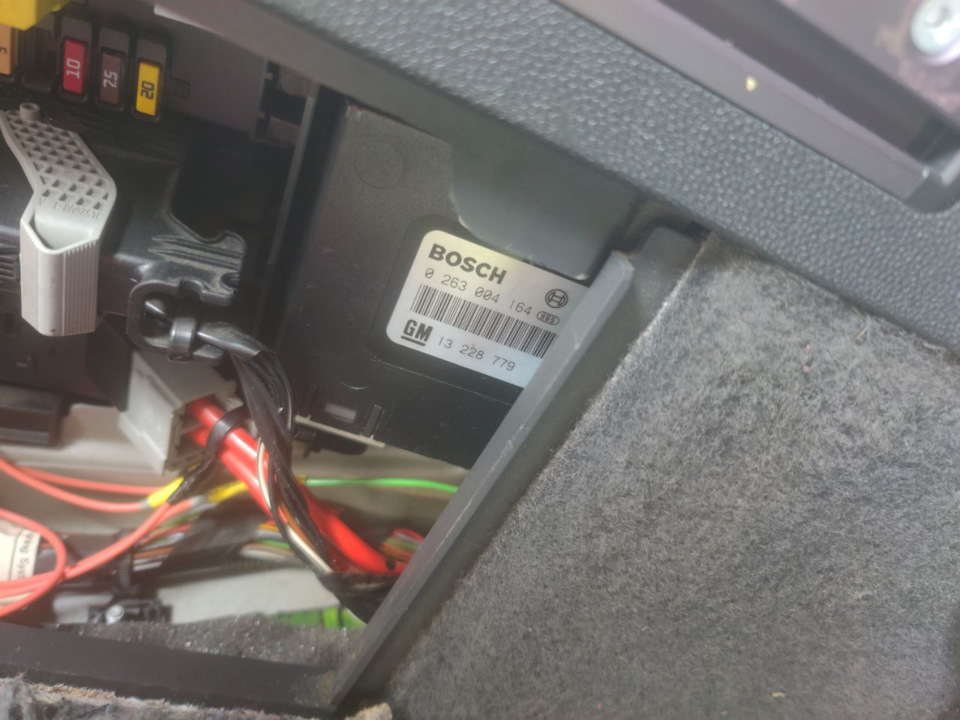

Поставити блок можна і не знімаючи обшивку, на універсалі крайньоїміри, її я зніматиму вже з бампером коли датчики ставити буду.
> По підключенню все просто.

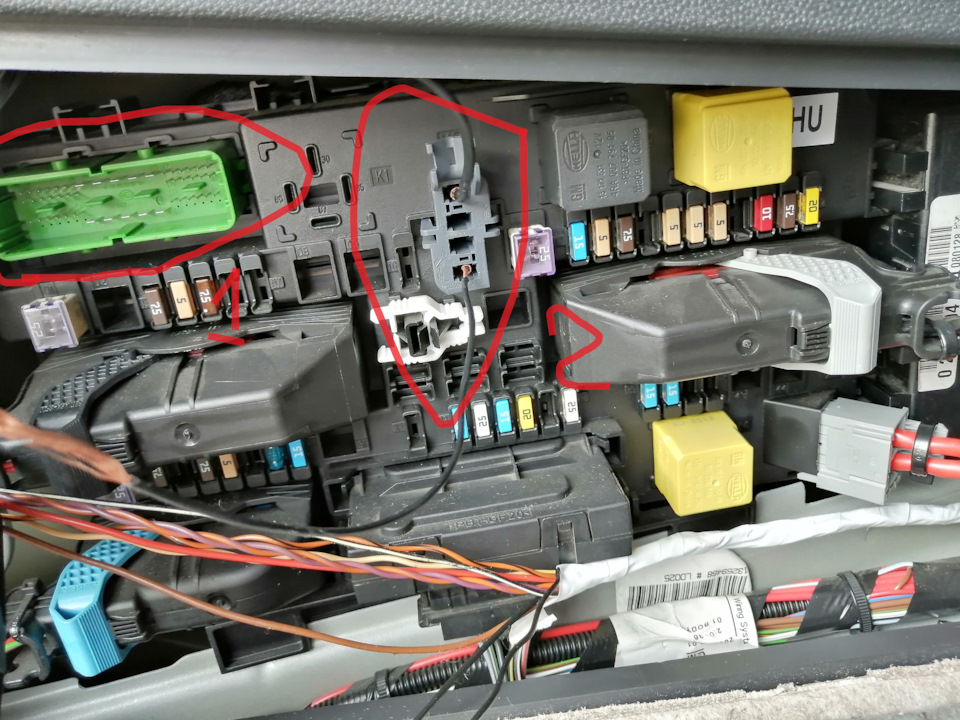

Фото нижче не моє.
1 куди вставляється зелений провід, 2 Цей роз'єм Х1, чорний провідвставляється в самий низ.

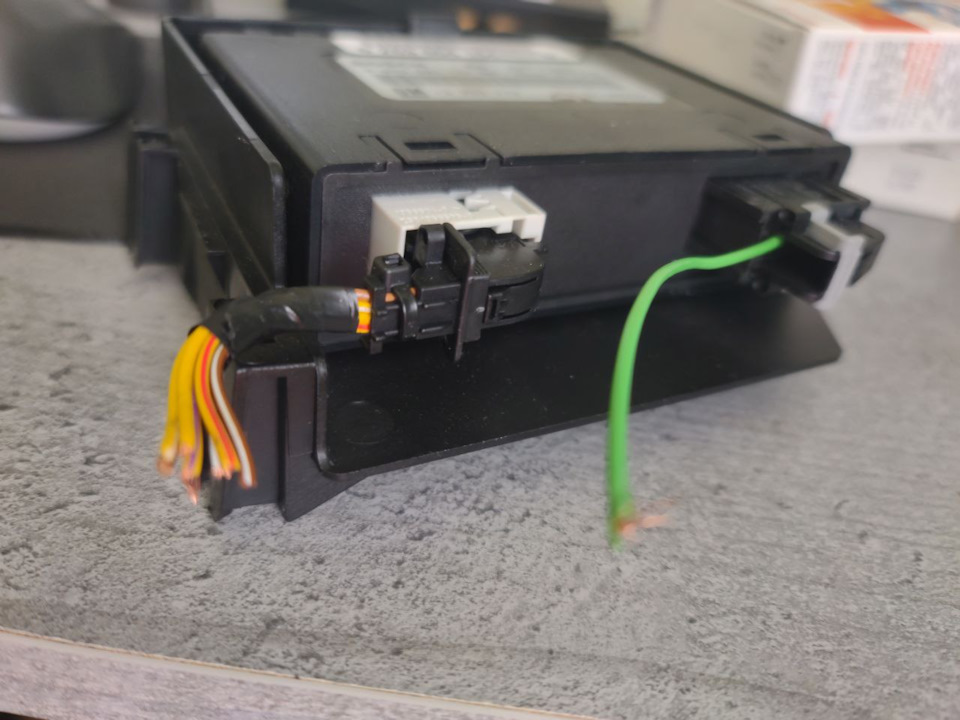

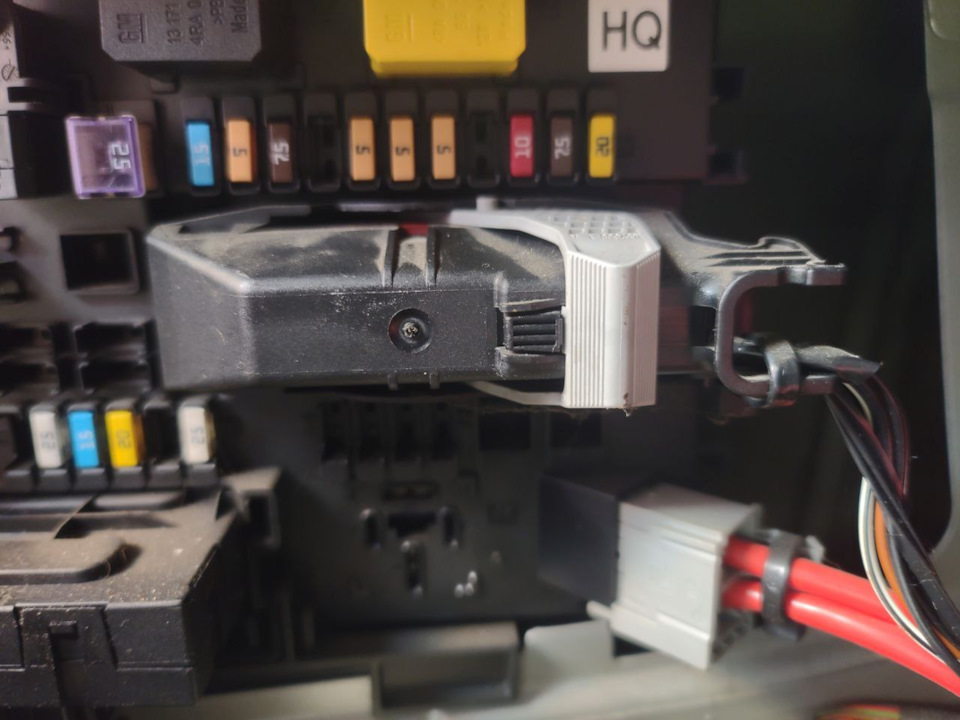

Зелений це низькошвидкісна can шина, а чорний на напругу відзапалювання. Коричневий на масу, пхайте куди захочете. Крімзеленого дроту, перевіряємо щоб Зелено-Сірий приходив у колодкуF-29-2 на 24 контакт, це управління по кнопці з приладки, якщо йогонемає тягнемо. Далі беремо Opcom і активуємо в всіх блоках знизькошвидкісною шиною, а також у приладці виставляємо присутністьпарктроніка. Також виставляємо індекс згідно з вашим кузовом. Умоєму випадку універсал з мкпп і кнопкою.
На цьому етапі все працює., тут мені пощастило, я купив проводкудля універсала у зборі з датчиками у колір кузова, правдадорестові.
Запчасти на фото:24467520
Коментарі19
так ось хто урвав проводку, я теж на неї око клав)))
Мені здається ти країни переплутав))
млинець, точно. Просто така ж висіла у продажу, нещодавно пропала)) Теж з датчиками і кріпленнями.
На форумі неправильна інформація, без кнопки не буває або з динаміком з сима або з динаміком зовнішнім у стелі, індекс неправильний на МКПП на кшталт 022 або 024, на універсал йде кронштейн для блоку парктроників як раз у тебе, на інші кузови він не ...
Ну і ну (
Що не так? Індекс підбереш вже коли все стоятиме на місці, там відразу чути буде по звуку, найгірше що у тебе немає герметичної фішки тато і розмотай стару ізоленту і пройдися новою
Та мені вчора так ліньки відповідати було, втомився небагато. Щас уже начебто збс, за індекси я не знаю, тут сперечатися не буду. За датчики теж написав не правильно, мав на увазі я кріплення, на дорості вони ж йдуть стик у стик , А в ресті наскільки...
Я вже поставив і все працює ніби як, з тим індексом що я прописав, задню включив все включається, кнопку натискаєш, парк вирубується, хз що не так. Фішку я не зміг знайти так, я купив просто на авторинку герметичну фішку і Переробив проводку на неї. ...
До датчиків руку підносив? Пищить безперервно коли см 30 залишається, ?
Та начебто пищить безперервно, я правда поки не звик до нього
А зрозумів))
А фаркоп знімний? Ніфіга се ориджинал 😁
Так, знімний, жи ем)) Все не як не дістануся зняти його і забрати щоб прибрати іржу і пофарбувати, всі очі мазоліт.
Ну та вид псує весь, на пісочку його і в колір машини))
Скільки це все задоволення коштує?
Блок 600грн, проводка з датчиками 1000грн. Просто пощастило.
👍
Клас
Є таке)
