Все для Opel Astra H або від ♿ до 🏆

Усім доброго часу доби.

Відразу уточню, я не впевнений у потребі цього запису, тутможуть бути не точності, які за можливості я виправлю та/абодоповню Мета даного запису, спробувати об'єднати все що є длянаочності та обов'язково з номерами запчастин та посиланнями нанормальну установку. Opel Astra H або від ♿ до 🏆 - частина 2
🌋:Все для Opel Astra H або від ♿ до 🏆 - частина 3
🌋:Все для Opel Astra H або від ♿ до 🏆 — частина 4
🌋:🏆 Аксесуари для Opel 🏆
📚:КерівництвоZ17TDJ/A17TDJ:drive.google.com/file/d/1…Rw0hwIm4yHMLQqSN/>
📚:Інструкція з експлуатації:disk.yandex.ru/i/LITSECrUkco-mQ

На створення цієї теми, мене наштовхнув цей чудовий запис.< 1.Датчик якості повітря. Працює тільки на кліматі).
Розміщується під жабо, потрібен щоб закривати заслінку у разінеприємного запаху.

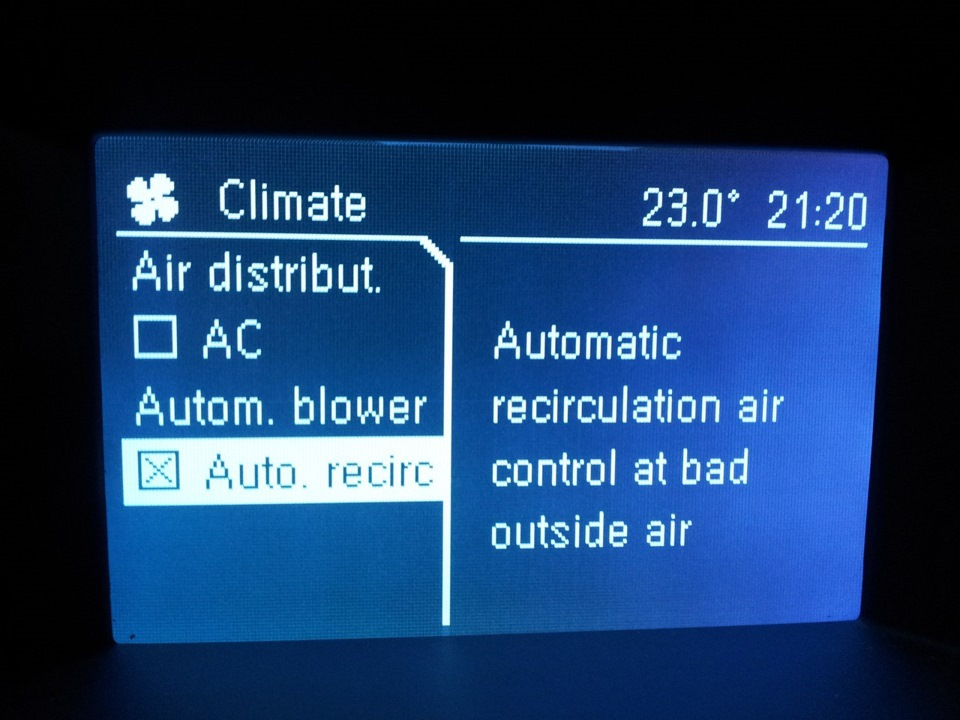

Потрібна активація op-com і в меню клімату в салоні.< br/>
GM 13394471
Аналог:VW-AUDI:1K0 907 659
Інструкція встановлення: https://megadriver.org/logbooks
< /p>

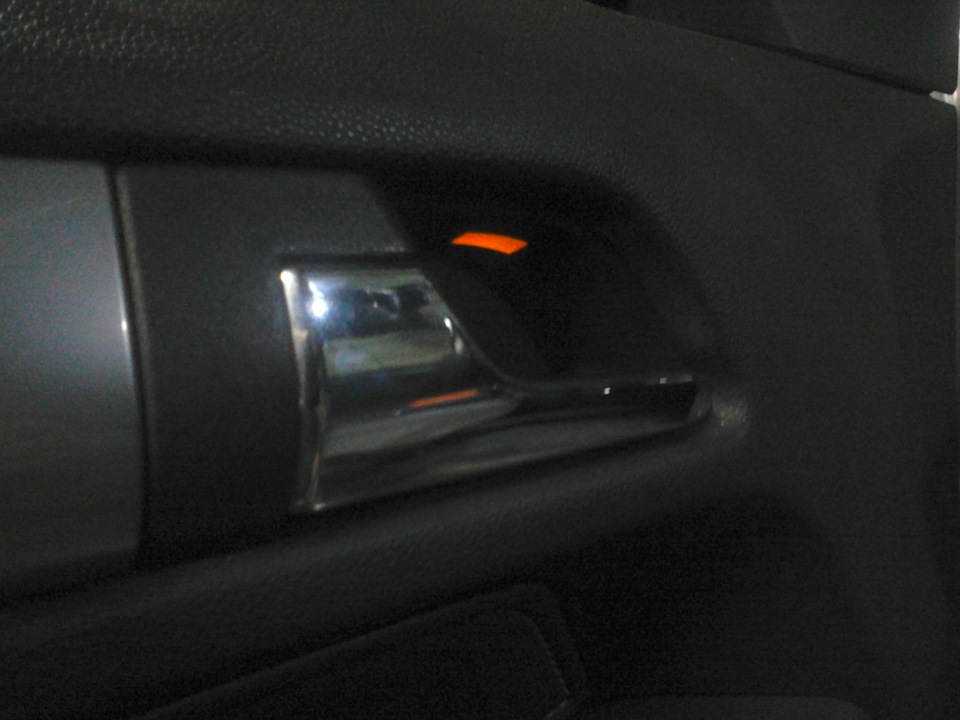

2. Підсвічування ручок відкриття дверей.
GM 22 38 752 – ліва
GM 22 38 753 – права
Інструкція:www.astra-h. ru/door_light.html

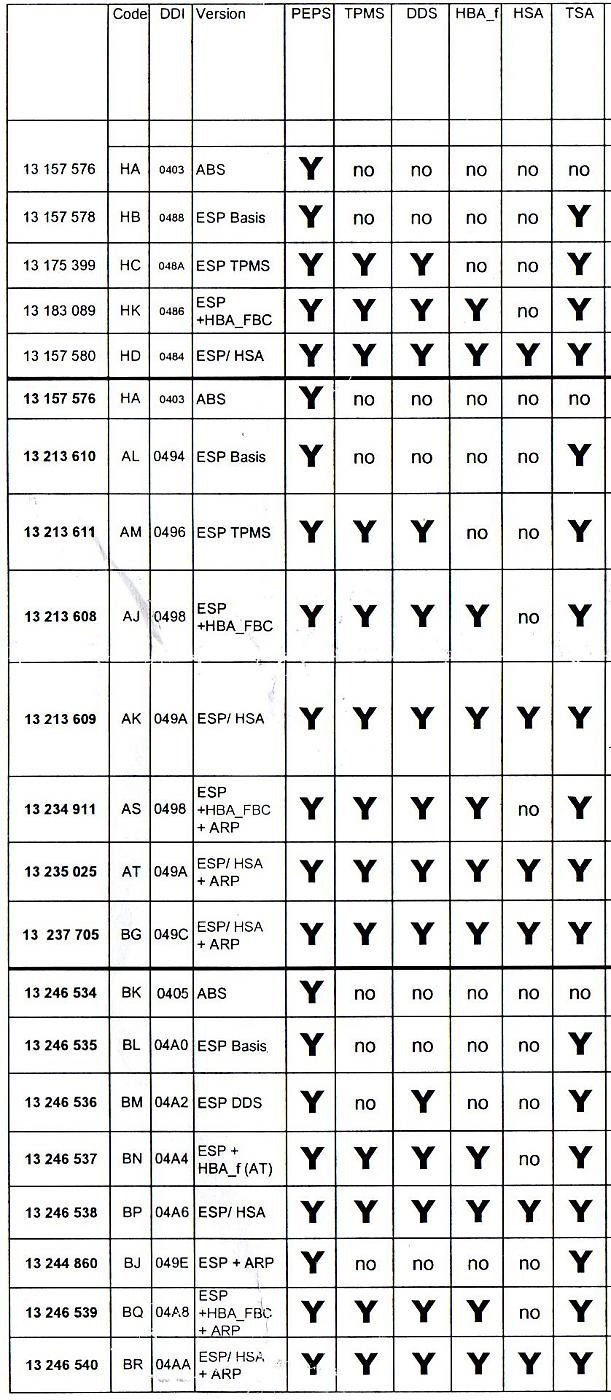

3. Повний блок ABS з функціями:
TPMS (Tire Pressure Monitoring System) Система контролю тискуповітря в шинах, приклад:Astra-H МГ 2004, 5
DDS (Deflation Detection System), система контролю падіння тиску вшинах, Astra-H, МГ 2004, 5, Zafira-B
HBA (Hydraulic Brake Assistant) – гідравлічний гальмівний асистент.Для допомоги водієві підтримує необхідний тиск у гальмівній системіпри різкому гальмуванні.
HSA (Hill Start Assist)допомога при рушанні в гору
TSA система стабілізації причепа. TSP (Trailer StabilityProgram)
TSP (Trailer Stability Program) –Система стабілізації причепа, щозапобігає небезпеці зриву та пошкодження причепа шляхомцілеспрямованого автоматичного пригальмовування окремих коліс –додаткова функція системи ABS/ESP, приклад:Astra-H< br/>
ARP (Anti Rollover Protection) - захист від перекидання. Функціясистеми ESP
Що потрібно?
1. Блок ABS залежить від бажаних функцій + кронштейн.
2. Датчик ризику. Не знайшов інформацію про те, куди підходить.
3. CIM модуль з підтримкою ESP, найважливіше та складне. 13237705та інші
Номери датчиків ризику (датчик занесення):
АА BB EZ для систем без HSA
AB BA CW для систем з HSA
/>
Датчик нишпорення дорестайл з індексом BB — GM 13208665
Датчик нишпорення з індексом АА — GM 13257072
Датчик нишпорення з індексом BА — GM 13208666
Датчик нишпорки з індексом АB — GM 13257073
Датчик нишпорки з індексом EZ — GM 24448214
Датчик нишпорки з індексом CW- GM 13130348
За інформацію дякую span> AstraDoctor
CIM модуль. Як дізнатися не знімаючи та не розбираючи його?
1. Оп-комом можна подивитися градуси, має бути начебто більше400.
2. На зворотному боці СІМу подивитися наявність осі біля динамікаСІМу. . https://megadriver.org
Інструкція 3 — https://megadriver.org/logbooks
Інструкція 4 — https://megadriver.org br/>
Інструкція 5 - https://megadriver.org/logbooks

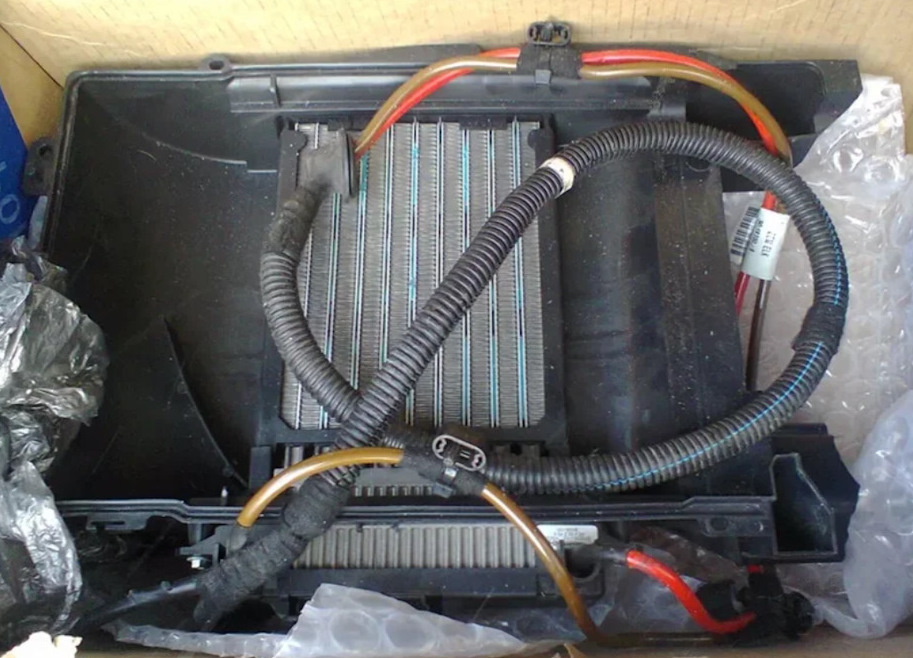

4. Електричний обігрівач QuickHeat.
Це електричний обігрівач салону, який працює доти, доки антифриз непрогріється до 30 градусів. Також температура може залежати відтого, дизель або бензин. )
GM 1618309 — кришка, сердечник обігрівача (або просто піддон длярадіатора). 546318191857500190/
Інструкція 2 — Установка Quick Heat. Звіт.
Інструкція 3 - https://megadriver.org/logbooks
Інструкція 4 - https://megadriver.org/logbooks
Інформація про роботу QuickHeat -https://megadriver.org/logbooks
5. Штатний фароомивач.
Варіант 1:
— 14 52 111 Кришка форсунки омивача фари ліва
— 14 52 112 Кришка форсунки омивача фари права
— 14 52 113 Кронштейн кріплення фароомивача >
— 14 52 114 Кронштейн кріплення фароомивача правий
— 14 52 115 Електродвигун приводу форсунки фароомивача правий
— 14 52 116 Електродвигун приводу форсунки фароомивателя
> — 14 52 117 Форсунка фароомивача ліва
— 14 52 118 Форсунка фароомивача права
— 14 51 429 Шланг фароомивача

> Варіант 2:
13118164 GENERAL MOTORS Бачок склоомивача
13118178 GENERAL MOTORS Шланг фароомивача
13244858 GENERAL MOTORS Форсунка фароомивача
13 Форсунка фароомивача
13242182 GENERAL MOTORS Опора форсунки фароомивача
13242181 GENERAL MOTORS Опора форсунки фароомивача
13225751 GENERAL MOTORS Кришка форсунки3 MOTORS Кришка фароомивачалівого
13242184 GENERAL MOTORS Електродвигун приводу форсункифароомивача
13242185 GENERAL MOTORS Електродвигун приводу форсункифароомивача.
1818718 GENERAL MOTORS 90508709 GENERAL MOTORS Насосфароомивача
90347698 GENERAL MOTORS Фільтр насоса омивача
93189308 GENERAL MOTORS Опора насоса склоомивача
90276310 General Motors br/>
90053056 General Motors Прокладка моторчика склоомивача
Інструкція: https://megadriver.org/logbooks

6. Адаптивне переднє світло (AFL), бі-ксенонові фари.
Варіант №1 Оригінали Hella.
Оригінальні фари від Hella бувають 3х видів . Звичайні, Адаптивніта DynaBeam від Hella (по суті ті ж адаптивні, зараз невиробляються)

1 адаптивний ксенон 2 звичайний ксенон
Варіант № 2 Тюнінг на базі depo.
1-2 З Ангельськими очима. 3, 5, 6 із денними ходовими вогнями.Відмінності в дизайні та світлодіодах.
1. Dectane Angel Eyes Chrome
2. Dectane Angel Eyes Black
3.JOM Black
4. Dectane Dayline Chrome
5. Dectane Dayline Chrome/black
6.Dectane Daylinу Blac
Варіант 3 Просто оптика від Depo.
Установка штатного ксенону з номерами:https://megadriver.org/logbooks
Установка AFL та номери:
https://megadriver.org
> https://megadriver.org/logbooks
https://megadriver.org/logbooks
https://megadriver.org
7. Санки з поздовжнім регулюванням водія. Інструкція:https://megadriver.org/logbooks
7. Розширення штатного REC модуля або Сигналізація MOP4A. Датчикудару MetaSystem M14/50 GM 93199226
p>
Корисні посилання:
Програмування системи OPEL MOP4A — yadi.cz/d/bWvfoBLLvHshQA
Схема підключення датчика удару — yadi.sk/i/w9bPU34cgw8E_A
Інструкція з монтажу — yadi.cz/d/nhV9xrG-ORb5Sg
Частина 1 - https://megadriver.org/logbooks
Частина 2 -https://megadriver.org/p585429-vstanovlennia-zavodskoyi-signalizaciyi-metasystem-mop4a-castina-2-viialovi-forsunki
Частина 3-4 - www..ru/l/579125694684989377/
Частина 5 — https://megadriver.org/logbooks Запчасти нафото:93183886
> 8. Клімат-контроль
Коротко:Якщо у вас просто кондей, то щоб зробити клімат потрібнодуже сильно запариться.
Якщо у вас напівавтомат, все легко, поміняли дисплей на Gid/Cid +блок пічки, прописали у всіх блоках + поправили індекси і всеготове. (поміняти індекси можна тільки tech2/mdi. Опкому невистачить) На Astra H існує 3 види кондиціонера:
— Звичайний;
— Напівавтоматичний;
— Клімат-контроль.
1. Кондиціонер
Своє проведення + свій вид пічки, не дозволяє виставляти в градусахтемпературу, також не всі варіанти обдування доступні. Швидкостівентилятора 4. Не показує показання на дисплеї. Немає датчика сонцяпід лобовим (не плутати з датчиком світла), своя проводка + немаєдатчика якості повітря (поставити можна, але працювати не буде) +немає обдування ніг задніх пасажирів.
Кондиціонер
<
2. Напівавтоматичний кондиціонер. Проводка і датчики повністюаналогічні з клімат-контролем (і відрізняється від звичайногокондея). Блок управління схожий на звичайний кондиціонер, але вцентрі числові позначення температури, але в виборі швидкостівентилятора пункт A(Auto). Немає виведення даних на екран БК і неможна виставити потік із усіх дефлекторів відразу. Також не можнапосту + немає датчика якості повітря (поставити можна, алепрацювати не буде).
Напівавтоматичний кондиціонер

3. Клімат-контроль.
Як виглядає блок знають практично всі)) центральна крутила управляєпотоками, ліва температурою, права швидкістю потоку. Найприємніше -це висновок інформації на дисплей.
Пічки у напівавтомата та клімату ОДНАКОВІ.
Тому змінити потрібно лише блок управління.

Клімат-контроль
При заміні блоку SAC (напівавтомат) на ECC (клімат).
Там де є пункти SAC потрібно ставити «не присутній», а там де є ECC«присутня». Згадки про це є чи не в кожному блоці автомобіля.
Другий момент при встановленні - калібрування роботи заслінок.
Ps Тепер важлива інформація для всіх, хто змінює блок клімату, абоставить такий замість sac.
У блоків є індекси, які відповідають кузову та моделі (на Зафірінаприклад блок такий самий, але індекс свій)) від цього залежитьте, як працюватимуть заслінки.
Вся інформація взята в блозі у DARTHVADERspb Включаючи.
Посилання за запис: https://megadriver.org/logbooks
Але якщо ви все ж таки хочете поставити клімат замість кондея:https://megadriver.org/logbooks
9. Гучний зв'язок та голосове управління.
Що потрібно?
— Дисплей Gid/Cid
— Магнітола з підтримкою
- Кронштейн арт. 13188850 (1788443);
— мікрофон арт. 13255447 (6788544)
- ще мікрофон арт. 13173659; Дякуємо astradoctor
Купа варіантів самих блоків гучного зв'язку UHP4 які в свою чергуділяться за допомогою голосового управління :
— 13187911 (1788181) іден. ZJ;
— 13252891 (1788224) іден. ZY;
— 13287707 (1788197) іден. СА;
— 13304018 (1788309) іден. ВА;
— 13403828 іден. ДА,
і без підтримки :
— 13187905 іден. ZC.

Найдокладніша інструкція — https://megadriver.org/logbooks

> 10. Пакет sight& light (датчик світла та дощу) +Автозатемняюче дзеркало заднього виду
— General Motors 93178787 Датчик, вітрове скло
— General Motors 93190418 Дзеркало, в зборі, заднього виду, внутрішнє, чорне
Кришка з двох частин:
— General Motors 13126508 Кришка, монтажна пластина, дзеркалозаднього виду, с/с, сірий
— General Motors 13126507 Кришка, монтажна пластина, дзеркалозаднього виду, л/с, сірий
— Блок управління світлом (крутилка) — номера немає
Для повної краси можна поміняти лобове з затемненням під датчикнавколо.
11. Круїз-контроль.
Ручка круїзу GM 1241231
METZGER 0916238
Або аналоги на алі в рази дешевше.
Потрібно прописувати op-com у блоках CIM, ECU, IPC.
Перевірити, чи є на панелі світлодіод для індикації круїз-контролюможна ввімкнувши тестовий режим панелі приладів за допомогоюop-com/Tech2.
Кінцівник на педаль зчеплення, якщо відсутня 62 40 187 або 62 39120
Інструкція — www.astra-h.ru/kruiz_control.html

12. Очечник.
Варіанти придатних, можливо в деяких потрібно буде відкуситинапрямні, що не страшно, але підходять усі.
GM 13118341
Футляр для очок GM Круз - 95215734
13. Парктронік.
Джгут проводів проводка парктроніка Opel Astra H 24467520
Блок управління паркування Opel Astra H(cc) Bosch 0 263 004 164; 13228 779
Кнопка аварійного сигналу Opel Opel Zafira B, Astra H 03758065
Джгут проводів від блоку парктроніка до блоку REC — відсутнійномер.
Інструкція:
Частина 1: https://megadriver.org/logbooks
Частина 2: https://megadriver.org/logbooks

Нештатний парктронік на штатну кнопку, частина 1 -https://megadriver.org/logbooks
Нештатний парктронік на штатну кнопку, частина 2 -https://megadriver.org/logbooks
Нештатний парктронік на штатну кнопку, частина 3. Фінал. -https://megadriver.org/logbooks
14. Оригінальні дуги/рейлінги/багажник.
GM 93199523
GM 93199524
Інструкція: https://megadriver.org/logbooks
14. Оригінальний фаркоп.
Блок GM 24453850
Фаркоп westfalia 314285
Інструкція: https://megadriver.org/logbooks
15. Вієрні форсунки insignia.
Форсунка омивача лобового скла права 1451330 12782509 OPEL
Форсунка омивача лобового скла ліва 145132912782508.ru/l/537549861503893941/
16. Шторки безпеки (Caravan).
RH - 13231630
LH - 13231629
Інструкція: https://megadriver.org/logbooks <
17. Flex Organizer (Caravan). GM 93199160/93199161
Інструкція: https://megadriver.org/logbooks
Інструкція 2: https://megadriver.org/logbooks
18. Охолодження ящика рукавички
18 40 825 повітропровід від корпусу випарника
18 40 708 повітряна заглушка в речовий ящик
GM 13114122 повітропровід для ящика і магніт
Інструкція: https://megadriver.org/logbooks
Інстукція з охолодженням магнітоли:https://megadriver.org/logbooks
>
19. Дзеркала з автоскладанням від Astra GTC
Я не бачив записів щоб хтось ставив на astra h, буде круто якщохтось кине в мене посиланням.
GM 14 28 392 - корпус дзеркала правий
GM 14 28 393 - корпус дзеркала лівий
Аналог:325-0090 - ліве, 325-0089 - праве
Аналог 2:FP 5206 M07 - ліве, FP 5206 M08 - праве
Аналог 3:Van Wezel 3745819/Van Wezel 3745820

Блок склопідйомників на 2 стекла - GM 62 40 330/GM 13228878
Блок склопідйомників на 4 стекла - GM 13228698/GM 13183695

> Інструкція для GTC частина 1:https://megadriver.org/logbooks
Інструкція для GTC частина 2: https://megadriver.org
Інструкція Astra H https://megadriver.org/logbooks
Інструкція GTC 2 — https://megadriver.org/logbooks
Повна інструкція — www.astra-h.ru/electro .html
20. Все про дисплеї Tid — Двокнопкове барахло. Дякуємо, що показуєтемпературу і час.
Bid — Дворядковий дисплей, показує крім погоди та часу ще базові БКфункції, нібито витрати, запасу ходу або ще пари штук.
Gid — графічний дисплей у термінології Opel. Є матричнийдисплей.Може простими варіантами показувати стрілочками, навігацію (фото немає, якщо дадуть, додам). Також нормально відображати всівитрати з бк, потрібен для телефонів, гучних зв'язків та клімату.Також є режими день/ніч або авто (при включенні світла датчикомсвітла або руками включається нічний режим). І вивести камеру тудипри паркуванні.
Маркування дисплеїв для Astra H та Zafira B
Tid (Triple Info Display)
> 13111164 — (альфа код KQ)
13255823 — (альфа код AF)
13306631 — (альфа код HA)
13208194 — (альфа код AX)

Bid (Board Info Display)
13208089 — (альфа код AT)
13111165 — (альфа код KR)
13238548 — (альфа код BA)
13275085 — (альфа код AY)
13276999 — (альфа код BR)
13301077 — (альфа код UA)
AC, SW — у пошуку
13265116 (альфа код AT) — трирядковий
13275077 — (альфа код BG) — трирядковий
13111163 — (альфа код KP) — дворядковий
13178570 — (альфа код SE) — дворядковий
13275953 — (альфа код BM) — дворядковий
13381053 — (альфа код TC) — трирядковий
13451608 — (альфа код ТР ) - Трирядковий
(альфа код AN) у пошуку
Варто взяти на замітку, що всі SiemensVDO двох малі

Cid (Color Info Display)
13111166 (альфа код KS)
13275954 (альфа код BN)
13206567 (альфа код AP)
<
13265117 (альфа код AU)
13239838 (альфа код CS)
13275955 (альфа код BO)
13243358 (альфа код НІ)
13275078 (альфа код BF)
Інструкція: https://megadriver.org/logbooks

21. Датчик рівня омиваючої рідини та антифризу.
Оригінал:
Бачок під датчик рівня охолоджувальної рідини GM 13 04 242/GM93183141
Датчик рівня охолоджувальної рідини GM 13 04 702 Датчик в бачокомивача кат. Номер GM 12 38 401
Кільце ущільнювача для датчика GM 12 38 821
Аналог:
Бачок під датчик рівня охолоджувальної рідини HANS PRIES208190755
Датчик рівня охолоджуючої рідини Lex DC-1416

Інструкція частина 1 : https://megadriver.org/logbooks
Інструкція частина 2: https://megadriver.org/logbooks
Установка датчика в бачок омивача www.astra-h.ru/inst_datch.html
Датчик у бачок антифризу www.astra-h.ru/antifrize_sensor.html
22. Оригінальні шторки на задні бічні та задні вікна. :93199258Жалюзі - 3х дверцята, кузов L08. GM 9163253
Жалюзі - 5ти дверцята, кузов L48. GM 9163155
Номери всіх оригінальних шторок у всіх модифікаціях.
23. Органайзер у бардачок GM 9163115
GM VAUXHALL 93181260
23. Коробка холодильник, 12В., 12 літрів. GM 93170364 звичайна GM93199139/93199140 для заднього сидіння
Кабель для холодильника 93170413.
24. Розділова сітка багажника та салону
GM 9163117/93181258
25. Сумка зберігання, вішається на сидіння
GM 9121649 Фото немає.
26. Стіл для керма.
GM 93199141 (опель сигнум)
27. Система Twin Audio
GM 13147077
Номерів проводки немає, інструкцію можна вивудити в тисі.
Все, що є - https://megadriver.org
28. Накладки на педалі OPC
GM 93183691 - 3 шт
GM 19212762 - 2 шт
> 29. Накладки повторювачів поворотників OPC від Corsa
GM\Opel - 13250944 (1713425) Окантовка бокового покажчика поворотул/с
GM\Opel - 13250945 (1713426) Окантовка повороту п/с
Інструкція https://megadriver.org/logbooks
30. OPC обважування. Потрібно уточнення, що й куди підходить.
Взято тут — https://megadriver.org/logbooks
14 00 368 — бампер верхня частина
14 00 369 — бампер нижня частина (губа)
14 00 564 — кришка знизу
14 00 374 — вставки в бампер для ПТФ
14 00 377 — хром кільця
14 00 372 — нижні решітки радіатора
63 20 121 - решітка верхня
14 00 773 - вставка у верхню решітку радіатора
01 29 864 - емблема OPEL
67 10 027 - ПТФ
67 10 028 — перехідники проводки під нові ПТФ 2шт
Для седана (або рестайловий бампер) ще знадобиться:
14 06 051 — передній бластик до якого кріпиться бампер/>
14 06 056 та 14 06 057 — пінопластові вставки між бампером тапідсилювачем
17 05 017 — поріг лівий
17 05 016 — поріг правий
< /p>
або ось варіант https://megadriver.org/logbooks
Передній бампер (14 00 368 + 14 00 369),
Накладки на пороги (13190135 + 13190134),
Накладку на задній бампер (1705034).
31. Варіанти кнопок аварійки.
Тільки ЦЗ - 13100105
ЦЗ + Парктронік - 13100106/03758065
ЦЗ + sport - 13100107
<
ЦЗ + sport + заглушка + парктронік - 13100108
ЦЗ + підігріви + заглушка - 13100109
ЦЗ + підігріви + парктронік - 13100110
ЦЗ + підігріви + спорт - 13100111
ЦЗ + парктронік + підігріви + sport + заглушка - 13100112
ЦЗ + підігріви + DDS - 13100113
ЦЗ + DDS - 13100114
ЦЗ + DDS + підігріви + парктронік + заглушка - 13100115
ЦЗ + DDS + парктронік + заглушка - 13100116
ЦЗ + DDS + підігріви + sport + заглушка - 13100117< br/>
ЦЗ + sport + DDS - 13100118
ЦЗ + DDS + підігріви + парктронік + sport - 13100119
ЦЗ + DDS + парктронік + sport - 13100120
ЦЗ + багажник (седан) + підігріви - 94701127
ЦЗ + багажник (седан) + підігріви + sport + заглушка - 94701126
> 32. TPMS - система контролю тиску повітря в шинах.
GM 13129153 - блок управління
Потрібно підтримує систему abs + кнопка аварійки з dds і екранGid/Cid.
/>
Інструкція частина 1 - https://megadriver.org/logbooks
Інструкція частина 2 - https://megadriver.org/logbooks
Плюс ще варіант - https://megadriver.org/logbooks
33.DDS система контролю тиску в шинах.
Потрібно підтримує систему блок abs + кнопка аварійки з dds і екранGid/Cid.
Інструкція 1 - https://megadriver.org
Інструкція 2 — https://megadriver.org/logbooks
34. Комплект центрального тонелю.
Попільничка + прикурювач, комплект курця — 13133284
Кишенька з отворами + прикурювач — 13133277
Мілочниця + прикурювач — 131332 331958437
Сама попільничка з комплекту - 13133286
Задня попільничка - 13133294
Накладка центральної консолі, де діагностичний роз'єм -13133292
>

35. Комплект компресора
GM
13191496/1010010 — шинний компресор
13287407/1758176 — шинний герметик
131400030/1 - сумка компресора
Opel PSA
9831816080 - шинний компресор
36. Комплект секреток Opel
GM 9162914
Ковпачки для секреток Opel:SAAB 32025999

37 . Сумка під документи Opel
Номери немає, востаннє бачили на розбірках.
38. Ручка КПП
ОРС - 5738038, на VXR - 5738039
ОРС 55562996/93185666
> 39. Секретки
GM 9162914
40. Захист паливопроводів
Підходить під седан, хетчбек та універсал. (на дизель не підхо...
