І так, усім привіт.
Читав у неті як підключити кнопку габаритів з 2115 у класику і такнічого і не зрозумів.

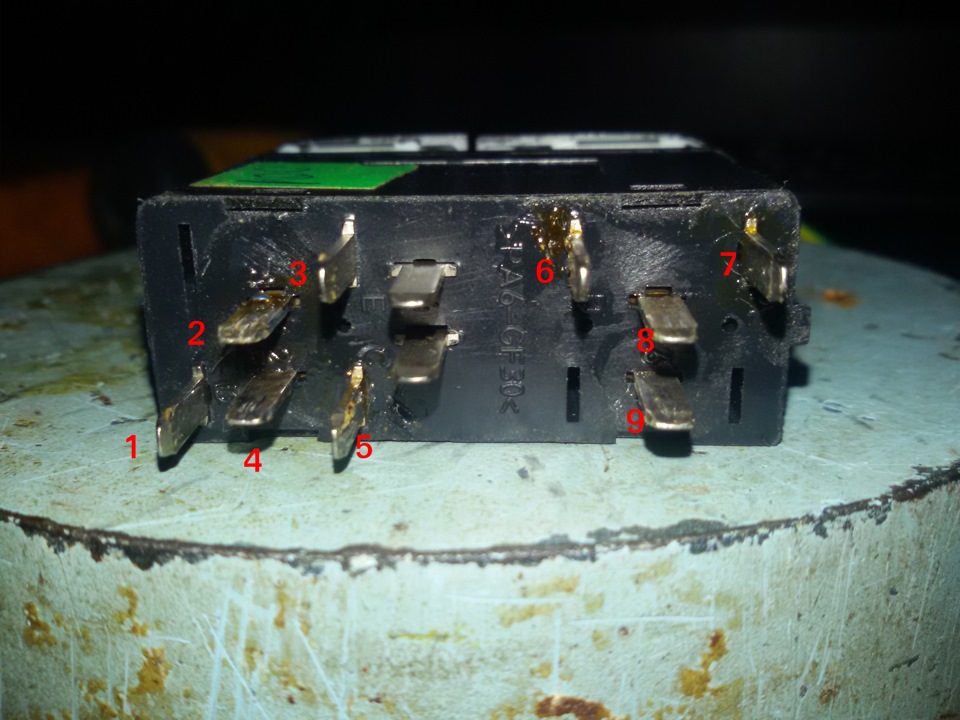

Трохи порозумівши взяв тестер і почав дивитися яка клема за щовідповідає, загалом от — це мінус для світлодіода габаритів
3 — + підсвічування клавіші габаритів
5 — + підсвічування натиснутої клавіші
2 і 4 — ці контакти замкнуті при натисканні кнопкигабаритів
6 — мінус світлодіода ближнього світла
7< /b> - плюс світлодіода ближнього
8 та 9 - замкнуті при натисканні кнопки ближнього

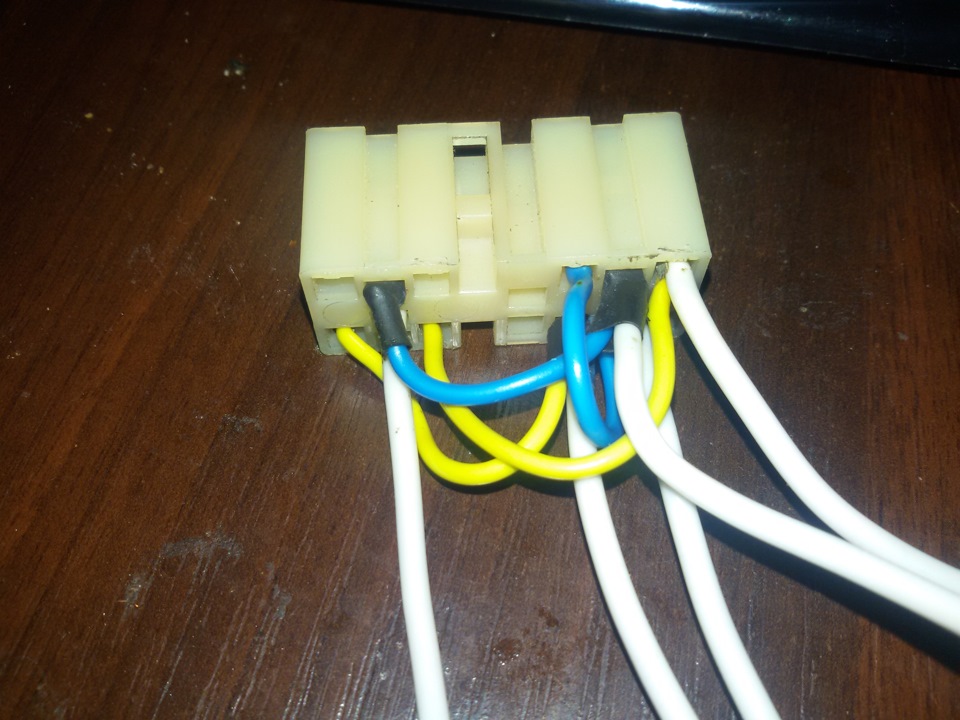

Тепер для зменшення кількості проводів нам потрібно спаяти деякіконтакти, а саме
2 c 5, 1 c 6, 4 c 9 та3 з 7.
<
З контактів 1, 2, 3, 4, 8 виводимо дроти.
Тепер все просто, коли підключатимемо кнопку в автомобілі, намзалишиться до контакту 1< /підключити масу, до контакту 3 +після замку запалювання щоб підсвічування працювало тільки післяповороту ключа, на контакт 4 ми вішаємо чорні провід який підходитьдо штатної кнопки включення габаритів, а на контакт 2 білий зчорною смужкою, у нас залишився останній провід контакту 8 на ньогоми вішаємо зелений, який теж підходить до штатної кнопкигабаритів.

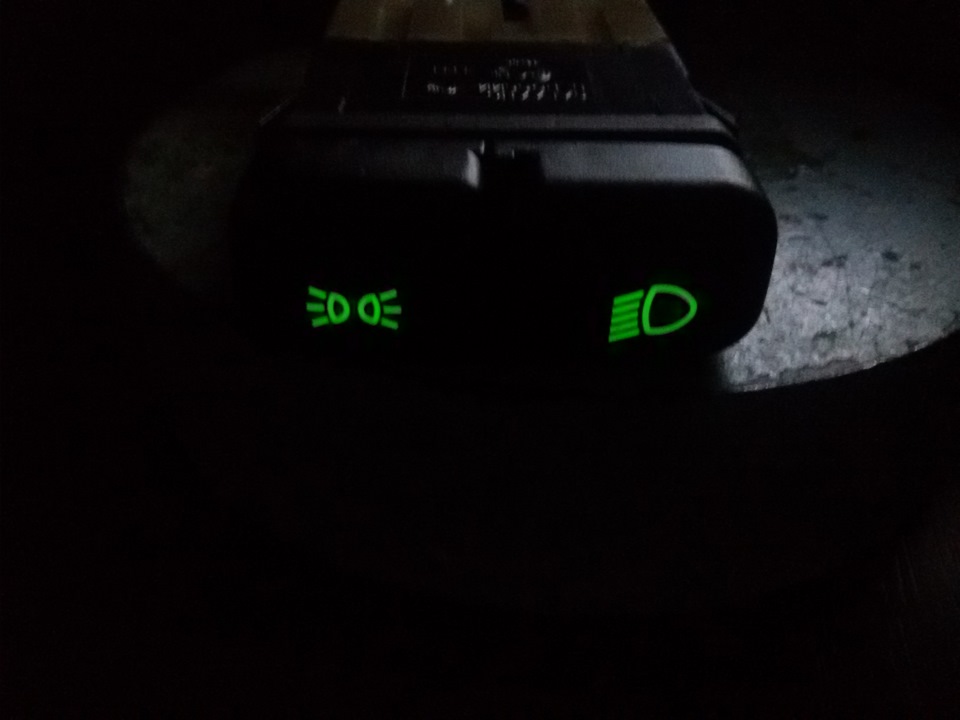

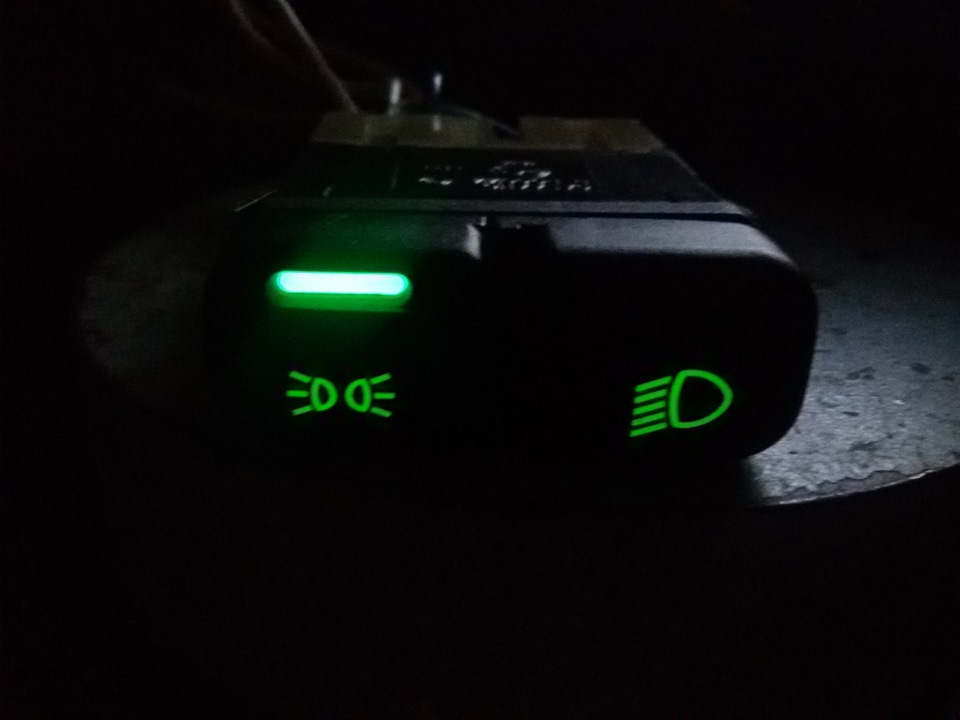

Тепер після включення запалювання обидві кнопки будуть світитися, апри натисканні габаритів включиться світлодіод, що сигналізує, щокнопка натиснута.
Наступного разу я покажу як легко зробити підсвічування включенняближнього, без покупки нової кнопки яка піде на запчастини, у менеє одна думка на цей рахунок і якщо все вийде я поділюся цим звами)
Всім дякую за увагу) не забуваємо натиснути






Коментарі11
Здорова. Не підкажеш ? - мені потрібен + з кнопки габаритів (на гранта дзеркала потрібен, щоб вкл разом з габаритами, ) кажуть він ближче всіх, з кнопки ! Спс
Доброго дня скиньте будь ласка фото встановлених на панелі кнопок
На жаль у мене немає більше такої можливості, давно продав її. Десь у драйві має бути звіт по центральній консолі, там можна подивитися
за розпинуванням кнопки виходить 2 і 4 контакт це постійний плюс габаритів?
Не пам'ятаю, я все розписав по квітах, підключаєш як я написав і все буде працювати, якщо є бажання розібратися як все працює, береш тестер і дивишся, що куди приходить
Вітаю. На джгут 2107 ваша схема підійде?

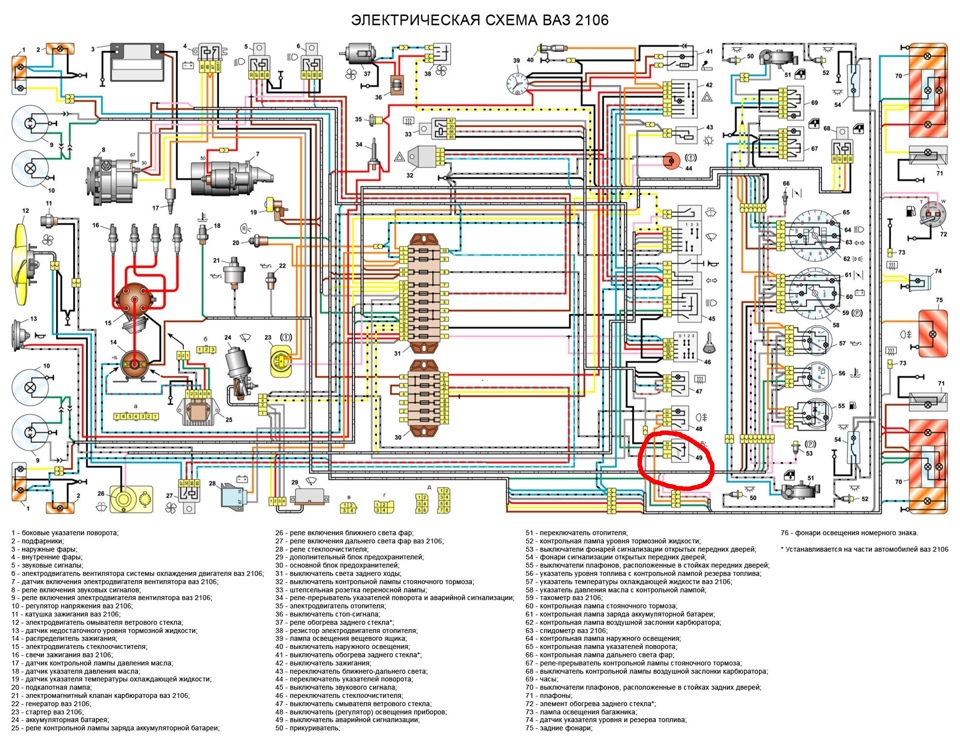

Порівняйте її з цією і все відразу стане зрозуміло)
