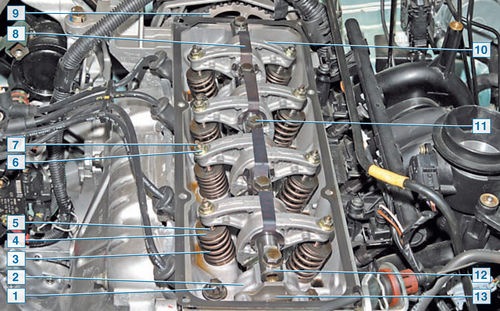

Головка блоку циліндрів (кришка головки знята):

Головка блоку циліндрів (кришка головки знята):
1 - гвинт кріплення головки блоку циліндрів;
2 - опора розподільчого валу;
3 - пружина клапана;
4 - тарілка пружини; 5 - сухарі;
6 - контргайка;
7 - регулювальний гвинт;
8 - скоба;
> 9 — шків розподільчого валу;
10 — коромисло клапана;
11 — болт кріплення осі коромисел клапанів;
12 — вісь коромисел клапанів;
13 — упорний фланець розподільчого валу
Головка блоку циліндрів — з алюмінієвого сплаву, загальна для всіхчотирьох циліндрів, вона центрується на блоці двома втулками ікріпиться десятьма гвинтами У верхній частині головки блокуциліндрів розташовані п'ять опор (підшипників) розподільчоговалу.Опори виконані нероз'ємними, а розподільний вал вставляється вних з боку приводу ГРМ. Розподільний вал приводиться в обертаннязубчастим ременем від колінчастого валу.
У крайній опорній шийці розподільчого валу (з боку маховика)виконана проточка, в яку входить завзятий фланець, що перешкоджаєосьовому переміщенню валу. Завзятий фланець кріпиться до головкиблоку циліндрів двома гвинтами. Зверху до опор розподільного валуп'ятьма болтами прикріплено вісь коромисел клапанів. Коромислаутримуються від усунення уздовж осі двома скобами, які кріплятьсяболтами кріплення осі коромисел. У коромисла вкручені гвинти, щослужать для регулювання теплових зазорів у приводі клапанів 5 .
Регулювальні гвинти стопоряться від відвертання контргайками. Сідлата напрямні втулки клапанів запресовані в головку блоку циліндрів.Зверху на напрямні втулки клапанів надіті олійні ковпачки. Клапанисталеві розташовані в два ряди, похило до площини, що проходитьчерез осі циліндрів. Спереду (по ходу автомобіля) розташований рядвипускних клапанів, а ззаду – ряд впускних. Тарілка впускногоклапана більше, ніж випускного.
Клапан відкривається коромислом, один кінець якого спирається накулачок розподільного валу, а інший, через гвинт регулювальний, наторець стрижня клапана. Закривається клапан під впливом пружини.Нижнім кінцем вона спирається на шайбу, а верхнім на тарілку, якаутримується двома сухарями. Складені сухарі зовні мають формузрізаного конуса, а зсередини забезпечені затятими буртиками, щовходять у проточку на стрижні клапана.
