Привіт усім, довго шукав схему Клапанної збірки №36, що в ногах упасажира, так і не знайшов нічого дорожнього.

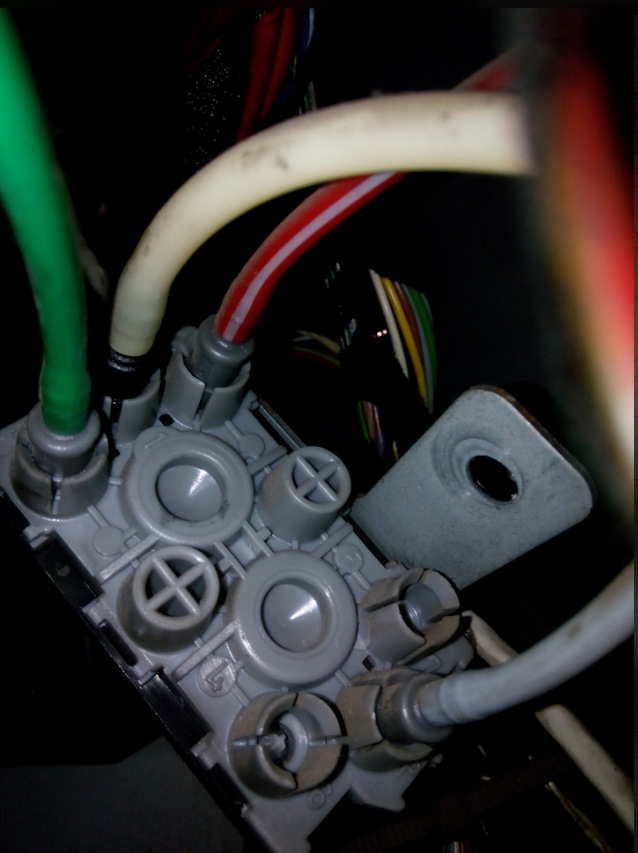

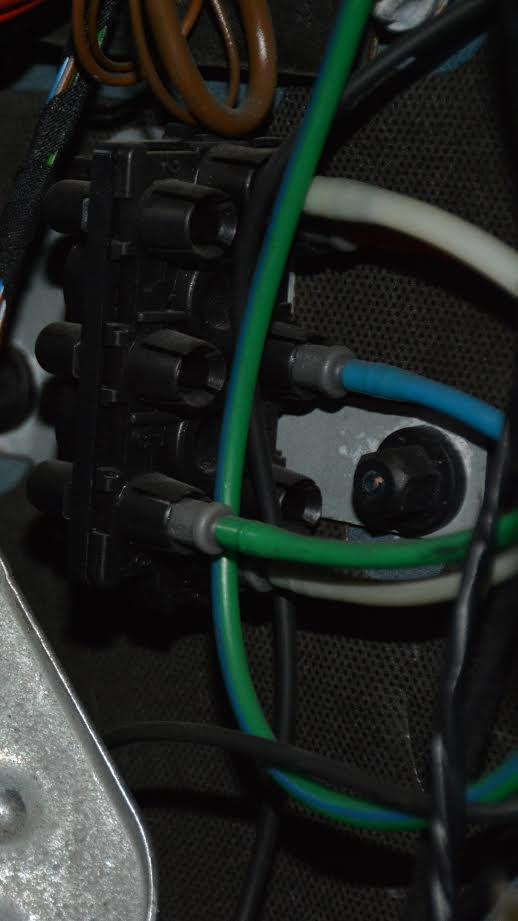

Хтось переплутав підключення і не правильно працювала піч ікондишн, тому додаю фото від власників інших машин. p>
У мене рестайл, відповідно схема підключення від Романа мені непідійшла, а от у Жені рестайл і мені допомогло.
Сірий — ДВС (з двигуна)
Білий — pse компресор (під сидінням правого пасажира ззаду)
Червоний — ресивер (під крилом)
Зелений — до клапанного блоку (y11) (за бардачком спереду)
Синій-так і не розібрався, начебто як на підкачування сидінь таблокування відкидної спинки на CL
Коментарі3
сьогодні дивився у мене було не правильно приєднаний pse компресор (увімкнути в 6) переключив як на 1й картинці і глюк зник. а глюк був такий -що після запуску движка компресор працював періодично хвилин 10 і потім стихав.ура товариші!
Типу такого ж було) Рад що допоміг)
Дякую подивлюся як у мене цікаво
