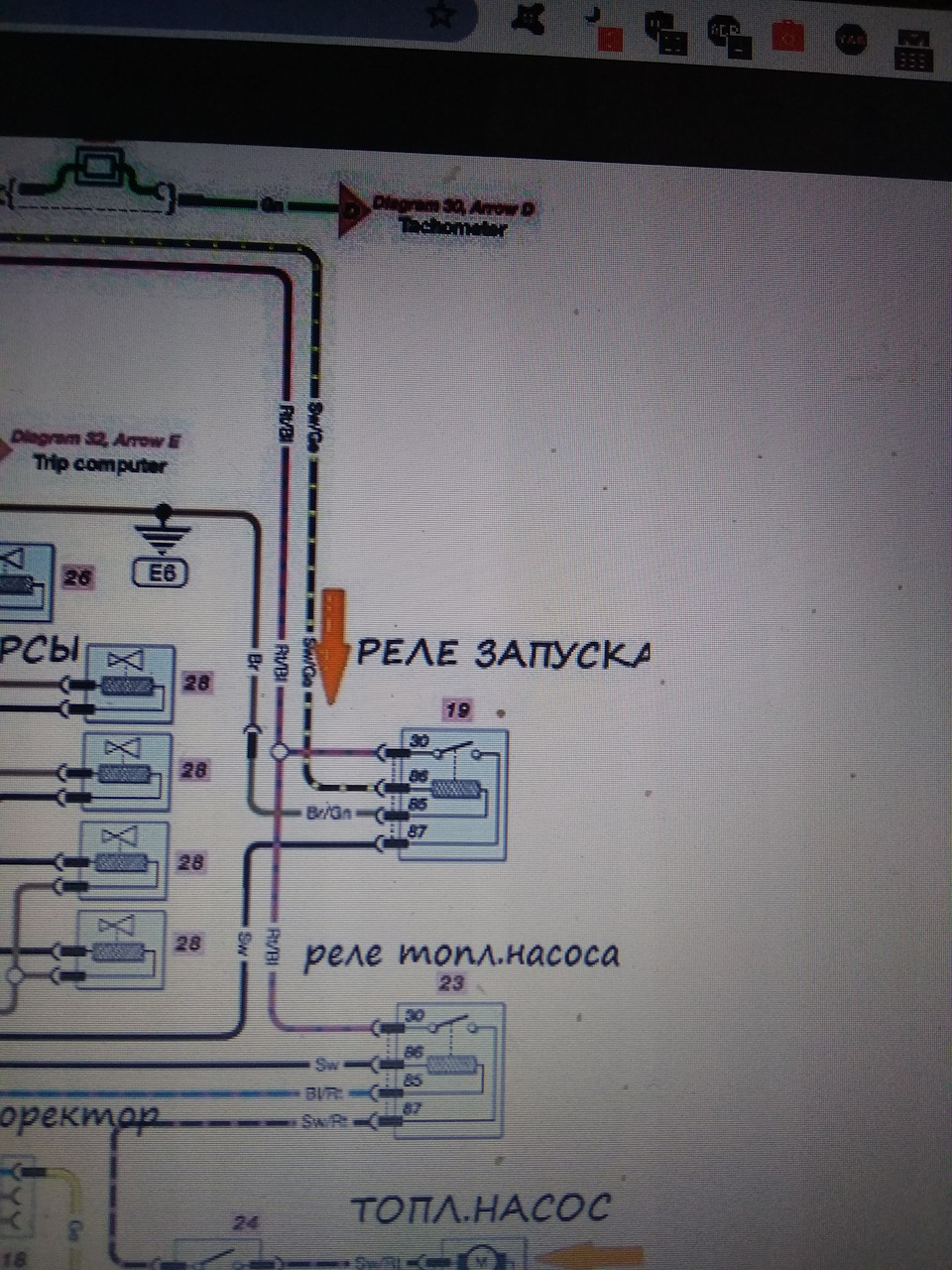

Друзі підкажете де стоїть реле запуску 19, а то через один дрітстоїть робота.
Провід на фішці блоку управління 20

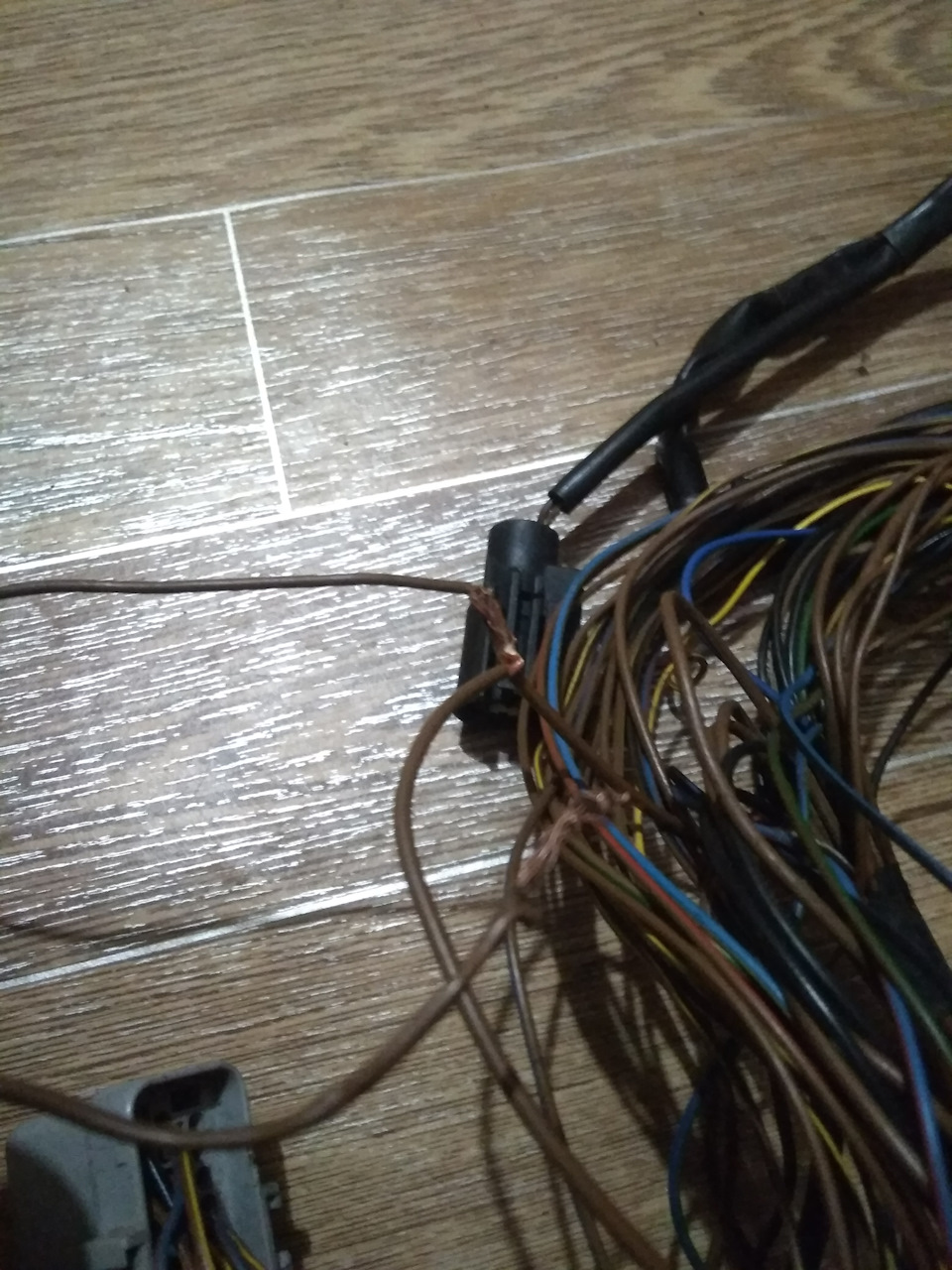

Обрізаний дріт коричневий е6 маса є, і далі переходить у коричневозелений. Де ця фішка підкажіть?
Потрібна допомога з проведення!
Провід на фішці блоку управління 20
Обрізаний дріт коричневий е6 маса є, і далі переходить у коричневозелений. Де ця фішка підкажіть?
Коментарі20
Оскільки рестовий форд можу припустити що в додатковому блоці предів під копотом. У доресті стоїть під панеллю з пасажирського боку
Під капот немає нічого, а під панеллю є якісь реле. Дякую подивлюся.
Скільки провід має йти на генератор?
У мене 2. Плюс від акумулятора та 2 на приладку
У мене теж два. Мені схема сниться вже початку, не можу знайти куди цей довбаний провід йшов (зібрати так не хочеться щоб не перебирати ... До речі дивився релюшки в салоні вони йдуть на джгут АБС і плюсовий на блок
Ну млинець у мене дорестовий і у мене в6. У мене провід з генератора 2 (синій тонкий) йде по моторному щиту і за блоком абсу не є з'єднання а потім він заходить в салон
У чому в тебе взагалі проблема? Чого в проводку поліз?
За генератор я запитав тому що зарядка з'являлася тільки коли газонеш на 3000 оборотів, ну це потім розберуся. У проводку поліз з-за скруток не працюючих приладах і втручання чиїхось рук, потім скину фото всіх косяків і жадібності при встановленні газу.
По генератору у мене теж було коли я цей синій провід забув підключити
Газ це взагалі хвора тема)
Згоден)
Я перебрав блоки реле, вийняв всю підкопотну проводку (крім АБС) відновив пропаяв, залишився це проводок, а він просто бовтався і куди його що за реле чот не як не зрозумію ... (
І при цьому все працює?
Не знаю, проводку продзвонював мультиметром обривів немає, окисли все прибрав так що теоретично має працювати, практично дізнаюся коли знайду недостатні деталі двигуна ...
Гарну роботу проробив) так за схемою я так розумію ти нічого розумного не знайшов
Я переглянув вже купу різних схем і все одно також. прикол у тому що цей провід був розрізаний і з крученим до проводів на фішці 40,60,16, а вони лише йдуть на мінус АКБ.
У засланні яке я тобі скинув показано де стоїть це реле. Я так розумію мінус це для управління реле служить
automn.ru/ford-scorpio/ford-10506-10.m_id-942.htmlПодивися може допоможе чим. Про перехідного внизу там є реле 19
Дякую за допомогу! Я сьогодні коли дивився на реле що під панеллю з права бачив одиночний провід який йшов під рульову колонку, я не став дивитися точно куди, тому що там блок подушок безпеки і щось ще що я не хотів сьогодні розбератися, подивившись ...
Незащо)) головне що б розібрався)
