У результаті це бажання залишилося в списку, — "якось потім"
Але на початку року, обговорюючи плани на літо, я згадав про Польщута фестиваль Raceism
Знайшовши однодумців і порахувавши приблизні витрати на дорогу, вирішив, що дрібниця ця справа. Комплект:
Блок круїз контролю
Кронштейн для кріплення
Трос 60 см
Жабка педалі гальма
Жабка педалі зчеплення
Ціна 1100 грн

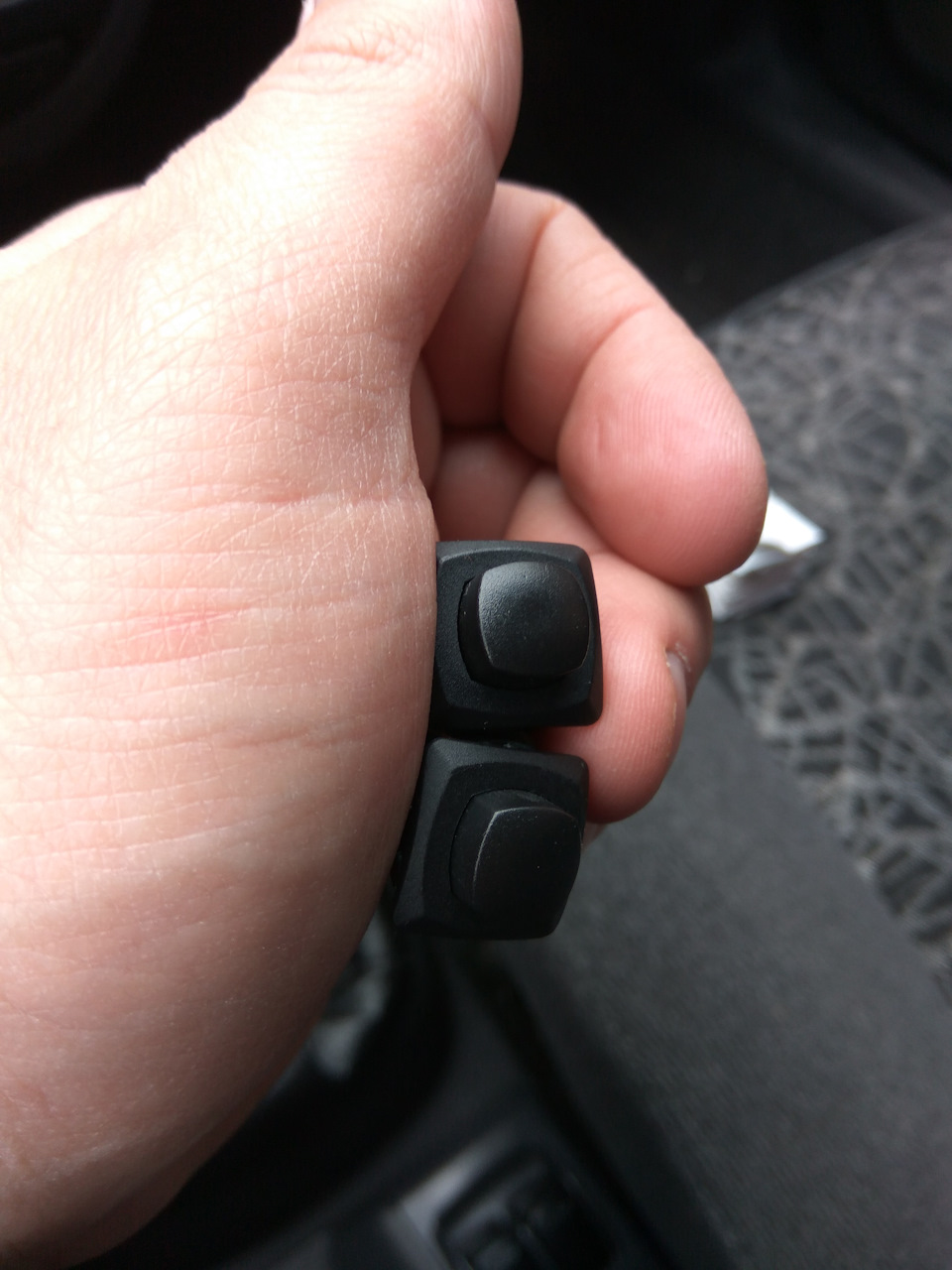

Далі прикупив проводів і гофри, та 2 кнопки для керування
p>

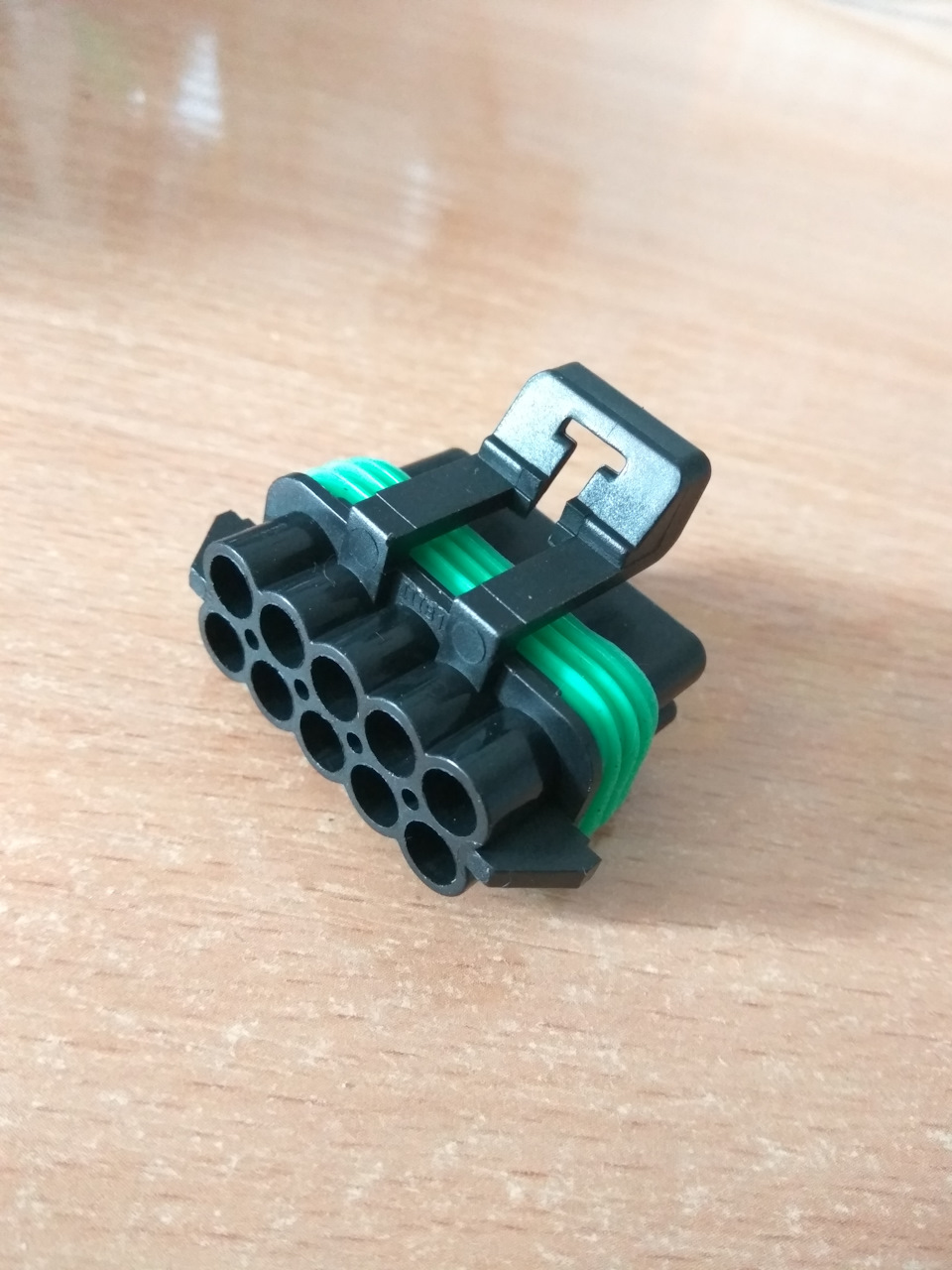

Єдиною недостатньою деталлю був штекер для підключення проводки доблоку(
На розбірках порожньо, замовив на Aliexpress 2 штуки (однимлотом).
Перший продавець на протязі місяця після оплати так і не відправив (якраз було перед карантином)
Другий продавець відправив, але йшла посилка в режимі карантину — 2місяці
А також множник імпульсів, для включення КК на швидкості від 30км/чвід RusLanCk
https://megadriver.org
Весь комплект був у руках, і часу чекати не було

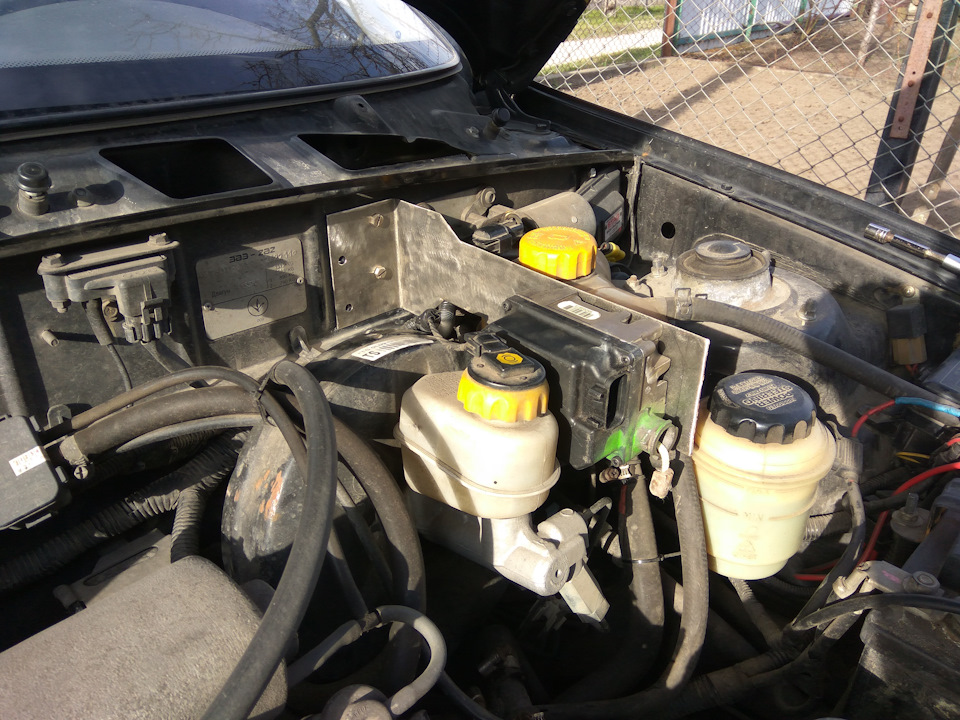

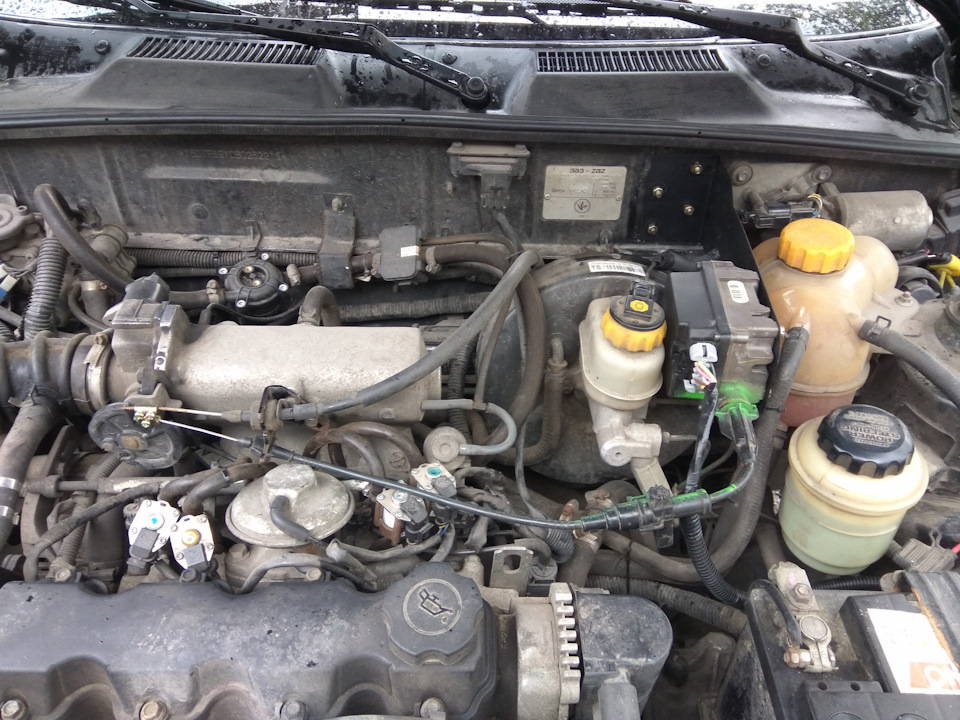

Заздалегідь був виготовлений кронштейн для кріплення блоку, длянайменшого вигину троса та не зіпсувати зовнішній виглядпідкапотного простору
Під кронштейном проходить кабель до бачка гальмівної рідини, зметою безпеки сховав його в гофру. Метал
Для уникнення горизонтальної вібрації блоку, стяжкою притягнув допатрубка ОЖ, надалі зроблю діагональну перемичку до моторного щита (вийде трикутник по кріпленню) і тоді буде все жорстко
< p>
Далі приступив до електричної частини
Потрібно 2м гофри та 8 різнокольорових проводів перетином 0, 75 мм2по 2, 5 метра
За мануал по підключенню користувався детальними інструкціями:< br/>
https://megadriver.org/p1062405-vstanovlennia-kruyiz-kontroliu
https://megadriver.org/logbooks
+ 12 взяв від запалення в колодці С206 (16 контакт) і подав його накнопки управління, множник і блок КК
Сигнал з датчика швидкості взяв у джгуті приладової панелі (контакт16) середнього рахзйому

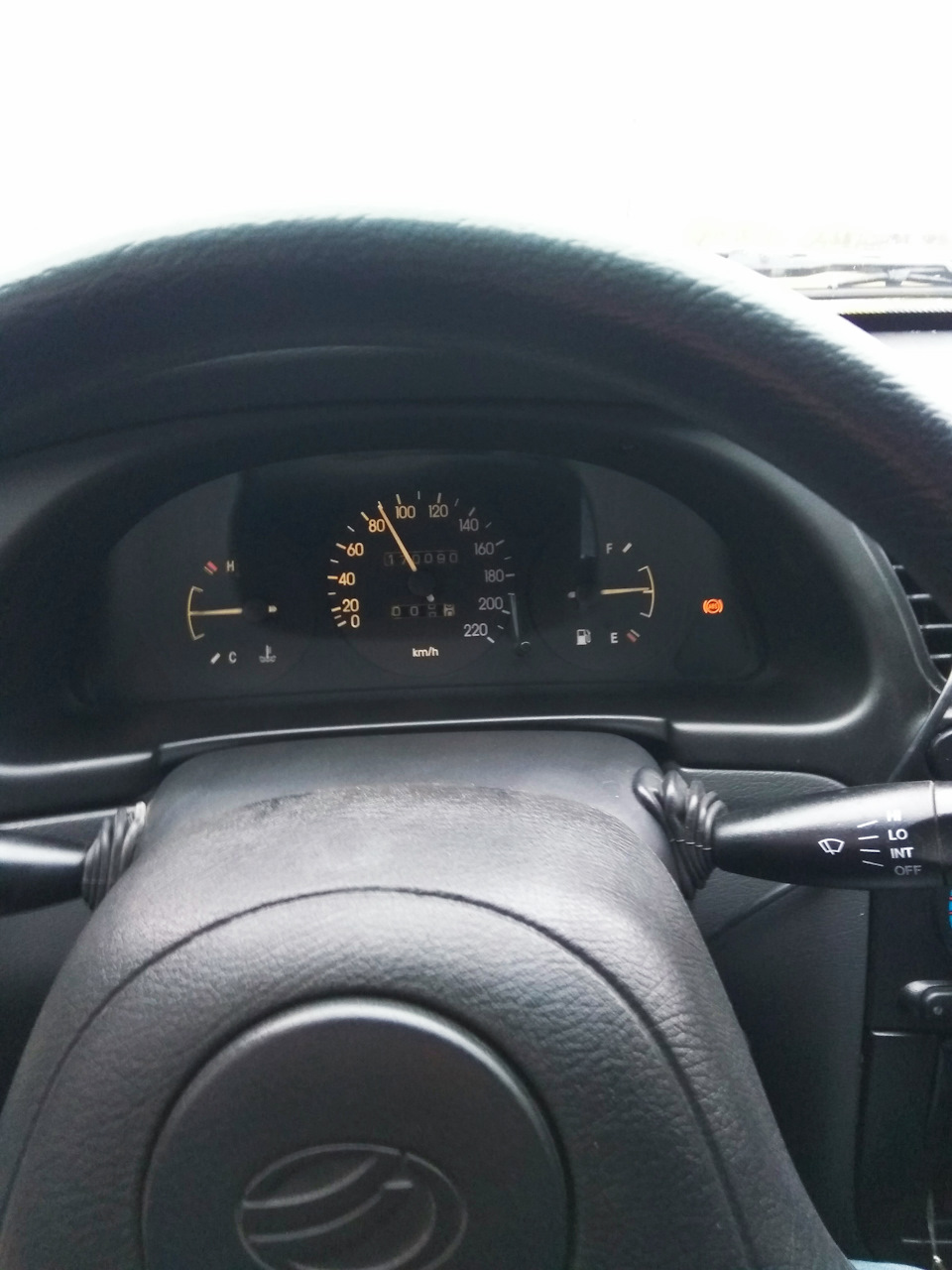

Сигнал на приладову панель від блоку КК підключив до 30 контакту (індикатор АБС)
Сигнал з педалі гальма взяв з колодки С206 контакт 12 (принатисканні на гальмо, з'являється +12)
Тимчасово, через брак часу та величезного бажання випробуватиколісницю, кінцевик педалі зчеплення не був встановлений, у зв'язкуз цим провід підключив до +12 від запалення. На найближчих вихіднихвиправлюсь)
Управління реалізував на 2х клавішах, які встановлю на кожухрульової колонки (поки підключив навісним монтажем і тіпаються підкермом))
Увімкнення відбувається зі швидкості 30 км/годклавішою вгору/вниз швидкість змінюється з кроком 2 км/ч
Установкою задоволений на всі 100% витрачених на нього коштів.Чекаю на закінчення карантину, щоб висунуться в дорогу
П.С. А тепер мене не залишає бажання реалізувати відображенняіндикатора ближнього світла (пін є) маса на нього не приходить привключенні ближнього (
Може хтось поділитися схемою, куди йде цей кабель і де взятисигнал? )/p>
