Перед завершенням комутації проводки кондиціонера, вирішив вивчитиштатну проводку
Тим самим у блоці запобіжників виявив роз єм малої швидкостівентилятора з пінами, але без реле
При цьому встановлено поруч тільки реле великої швидкості
Це хіба нормально?
Виходить у мене вентелятор включався тільки на великійшвидкості?
Якщо встановлю реле — все буде чики-піки?

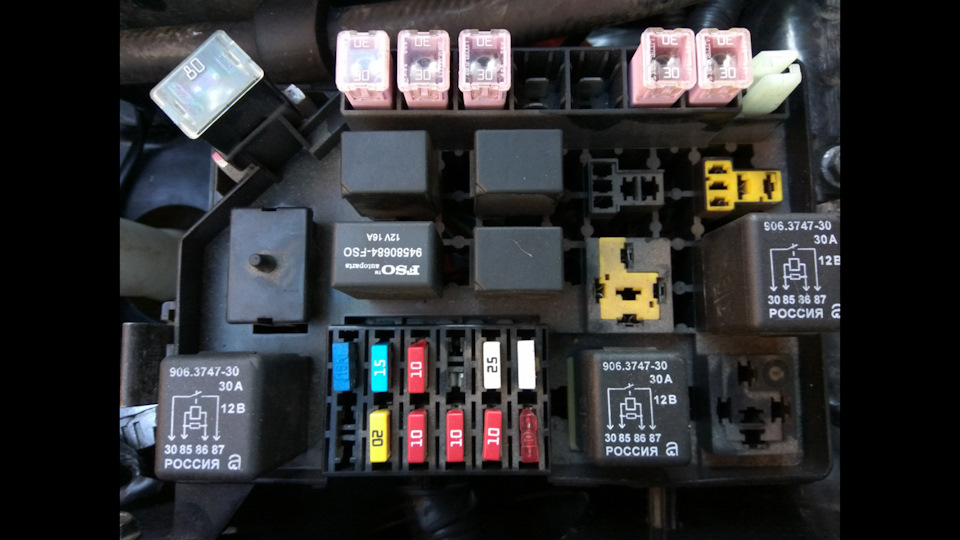

Мій блок

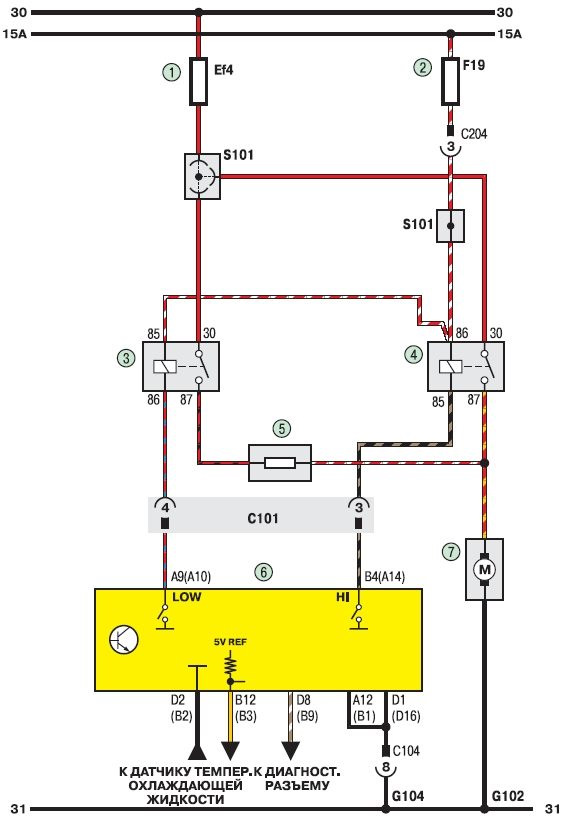

Схема судячи з усього використовується така
На наступних вихідних зможу пошерстити блок для встановленнясправжності )
Але перевіривши на швидку руку ... То на контакті 30 в колодці є+12
А на контакті 87 - земля ... І тут, завис
Коментарі20
У мене так само все. Було дві швидкості на 94 і 97. Зараз залишилася одна швидкість на 97. Запобіжники і реле міняв - не допомогло. Куди дивитися - не розумію.
І що, виходить підкинув реле і все, і почала працювати дві швидкості? Або щось не зрозумів?) Для початку я так зрозумів треба під ланжероном знайти резистор і якщо він є, то сміливо ставити релюшку і буде щастя? себе ще не дивився і навіть не знаю на...
так, ти правильно зрозумів. виявляється я їздив 5 років і у мене була тільки 2я швидкість вентилятора. Купив ось таке реле, встромив і вуаля, з'явилася 1я швидкість вентелятора detali.zp.ua/catalog/9503…
Дякую за посилання. Завтра піду дивитися що у мене там стоїть)
Уважніше з пінами, там у Заза був глюк, вони якусь колодку під gm реле зробили, там піни навпаки. Коротше якщо буде перед в салоні горіти - пиши.
Буду уважніше Поки поставив ... кілька разів чув низьку швидкість
m.facebook.com/story.php?…29839&id=1352902871469410
Що робити, у мене горить до постійно? вентилятор крутить завжди на великій швидкості. Реле змінювали але напевно не правильне зараз стоїть.
Купи реле і став, на заводі барани не ставлять реле, хоча вся проводка є, і резистор теж стоїть, якби не ставив кондер, так і не дізнався що там дві швидкості!
Золоті слова. Реле є, завтра встановлю ) спасибі
Владе, насправді є кілька схем з вентиляторів. Для початку потрібно визначитися що і як стояло із заводу, а вже потім думати далі, що і як доробити. У мене із заводу стояв один вентилятор, але після встановлення кондиціонера я підключав другий за пов...
Вартий один вентилятор і тільки велика швидкість працює Спочатку я так само хотів підключити за повною схемою. і тут мене осяяло ... що у мене лише велика швидкість включається. У зв'язку з цим продзвоню контакти де має стояти реле малої швидкості і ...
З твоїх слів- А на контакті 87 - земля ... і тут, завис можна уточнити як ти визначив, що на 87-земля?
У режимі вимірювання напруги Кинув другий щуп на + акумулятора і видало 12 вольтПотом у режимі продзвону ланцюга кинув другий щуп на масу - був дзвін
Так само коли продзвонював 85 і 86 контакти на землю ... був опір
Я так зрозумів що у тебе стоїть кондиціонер, він із заводу або сам ставив, якщо стоїть кондиціонер то має бути два вентилятори-тоді і схему зовсім по-іншому потрібно збирати.
У мене голий сток. Кондер тільки почав сам встановлювати ...
тоді схема вентиляторів не з резистором потрібна, а та що на два вентилятори. Там зовсім інше підключення, у мене в БЖ знайдеш схему. Ось- ad-cd.net/4f238f4s-960.jpg
Так, я бачив. Але хочу поки підключити два паралельно, і встановити реле малої швидкості
Заодно перевір наявність резистора вентилятора.
