Майже універсальний спосіб підключення двох камер

Всім привіт. Давненько хотів зробити собі це допрацювання. Колисьвстановивши собі передню камеру в значок, але довго вона каталасьне підключена))
Мою я Android магнітолу, в якій, мав би бути вхід під переднюкамеру, але він чомусь не працює, але поміркувавши, можливо це і накраще.
RCA) і один тюльпан-мама (RCA).Отже як це підключити:

Нам потрібно:<
1. 5-ти контактне реле звичайне.Я брав реле зменшеного розміру, аля "міні"
LEG-12 RECOY/RAYEX на 12 вольт напруги Можна брати будь-яке, але далі розповідь буде використовуючи його. RCA)
4. Роз'єм двохпіновий для живлення (один або два, потім розповімчому)
5. Сантиметрів 60 двожильного кабелю.

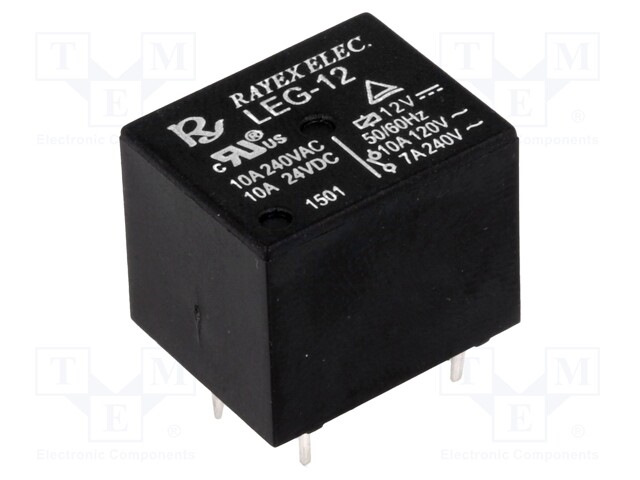

Фото реле

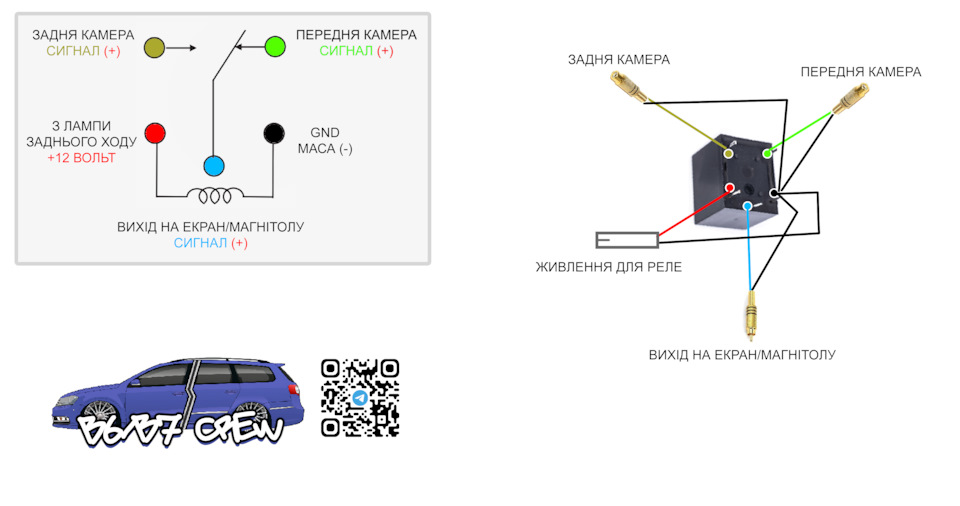

Схема для розуміння принципу роботи:

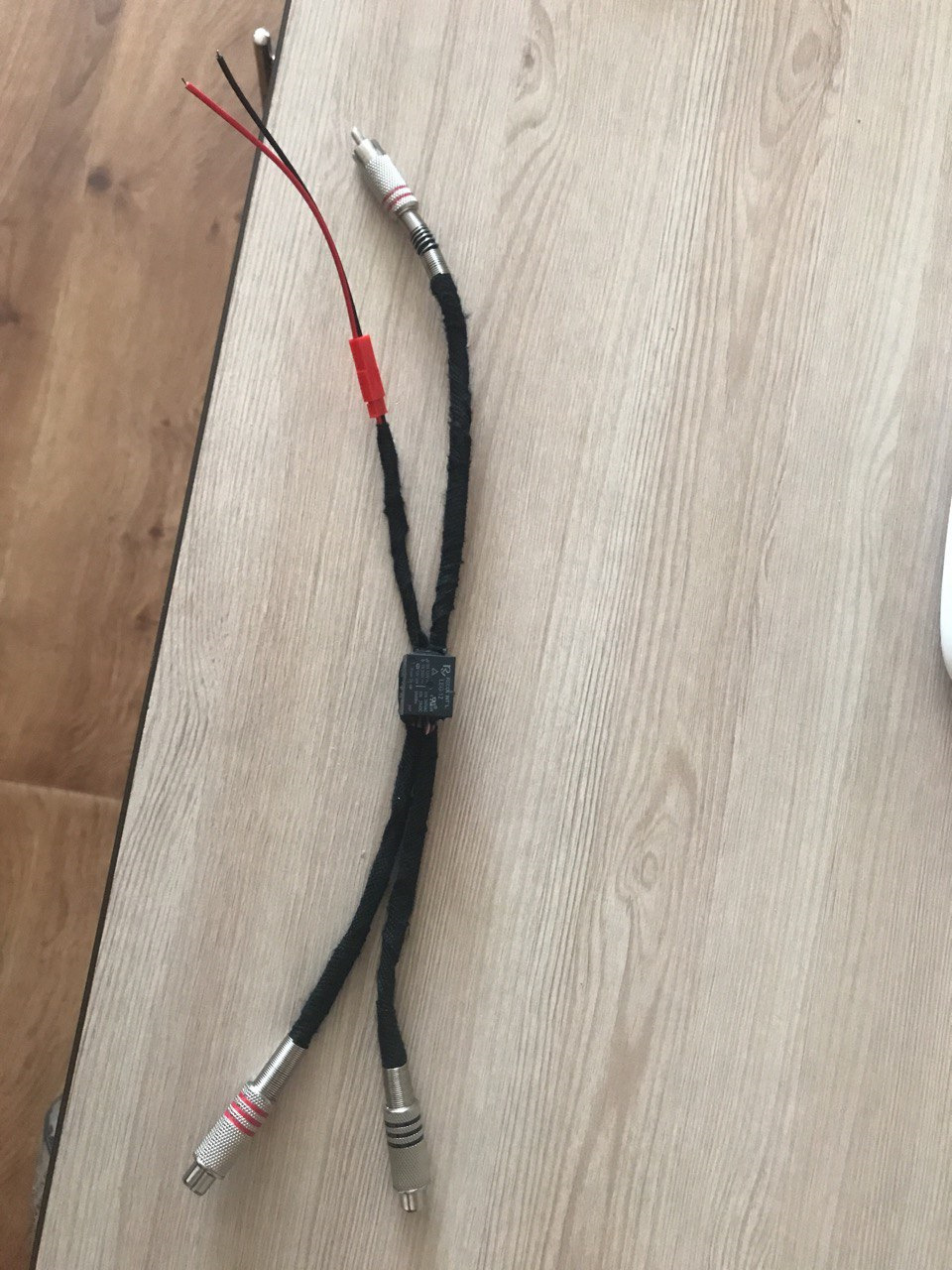

Схема підключення
Тобто, в нормально замкнутому стані, під час увімкнення камери, буде показуватися передня. Після того як подати сигнал із задньогоходу на реле, воно замикає контакт задньої камери і розмикаєпередній відповідно. Ось, власне, і все. B6:
Мова йде про магнітолі на Android, в яких стоїть canbus декодер (увсіх мають бути). Виходить коричневий провід який йде у роз'єммагнітолі. По розпінівці магнітолі він підписаний як "BACK" (у когояк, це пін А6). Отже ми розрізаємо його на половину.
Бік, який йде від декодера (хто не знає, коробочка розміром трішкибільшим ніж коробок сірників, висить на жгуті) ми з'єднуємо фішкоюяка біля реле. Тобто імітуємо "сигнал з лампи заднього ходу", оскільки під час вмикання задньої передачі цей блок подає напругу12В на цей провід. Таким чином не потрібно тягнути провід відлампи. Можемо відразу перевірити результат, коли увімкнете заднюпередачу, маєте почути як клацнуло реле, вимкнете — зновуклацне.
< /p>

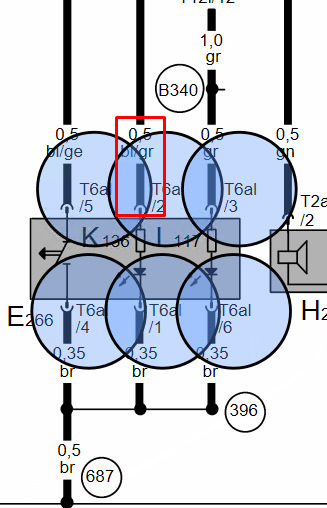

Далі, розбираємо на бороді блок з кнопками. Нам потрібна кнопкапарктроніку. За схемою підрізаємося до дроту Синьо-Сірого і тягнемоцей провід до Коричневого (а6 піну) магнітолі, який відповідаєза сигнал увімкнення заднього ходу.

Таким чином, для увімкнення передньої камери ми натискатимемона кнопку парктроніка, який при успішному увімкненні буде подаватинапругу якраз на пін А6 магнітолі, а вона в свою чергу думатиме щоувімкнена задня передача (щоб відобразилася камера наекрані).

Власне все. Перемикання на задню камеру буде через реле. Камерабуде увімкнена доки буде працювати парктронік (на скільки пам'ятаюдо 15 км/рік при русі вперед).

Тепер ще момент щодо роз'ємів двохпінових. Чому я використавдва:
Перший йде від канбуса як і писав, до реле. А інший йде від кнопкипарктроніка до входу в магнітолу. АЛЕ ВІН ЙДЕ ДЗЕРКАЛЬНО, для того, щоб по необхідності я міг просто з'єднати роз'ємом цейкоричневий провід, що йде від канбуса до магнітолі.

Слава Україні!
Смерть ворогам!

Ну і кілька відео його роботи.
Лінії траєкторій я вимкнув))

Ну і вдень
