Все таки доробив сигнал. Довелося заново кермо зняти і обшивки .
Схема виявилася проста .
1 підрульовий перемикач на нього приходить постійний + червоний провід, при натисканні замикається з чорним проводом (вихід)
2 через фішку йде на токосійні кільця на кермі
3 звідти йде коричневий провід на запобіжник

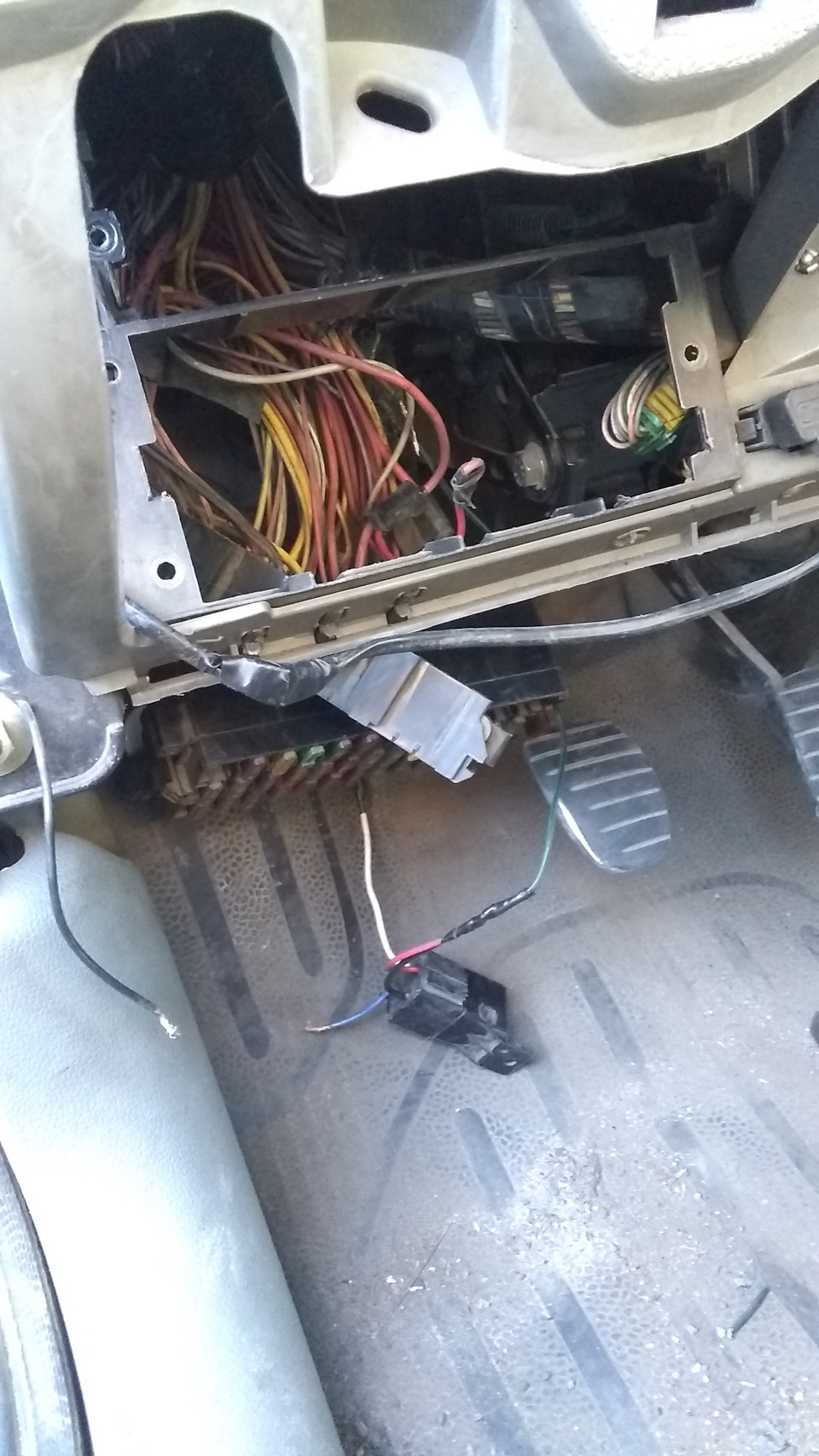

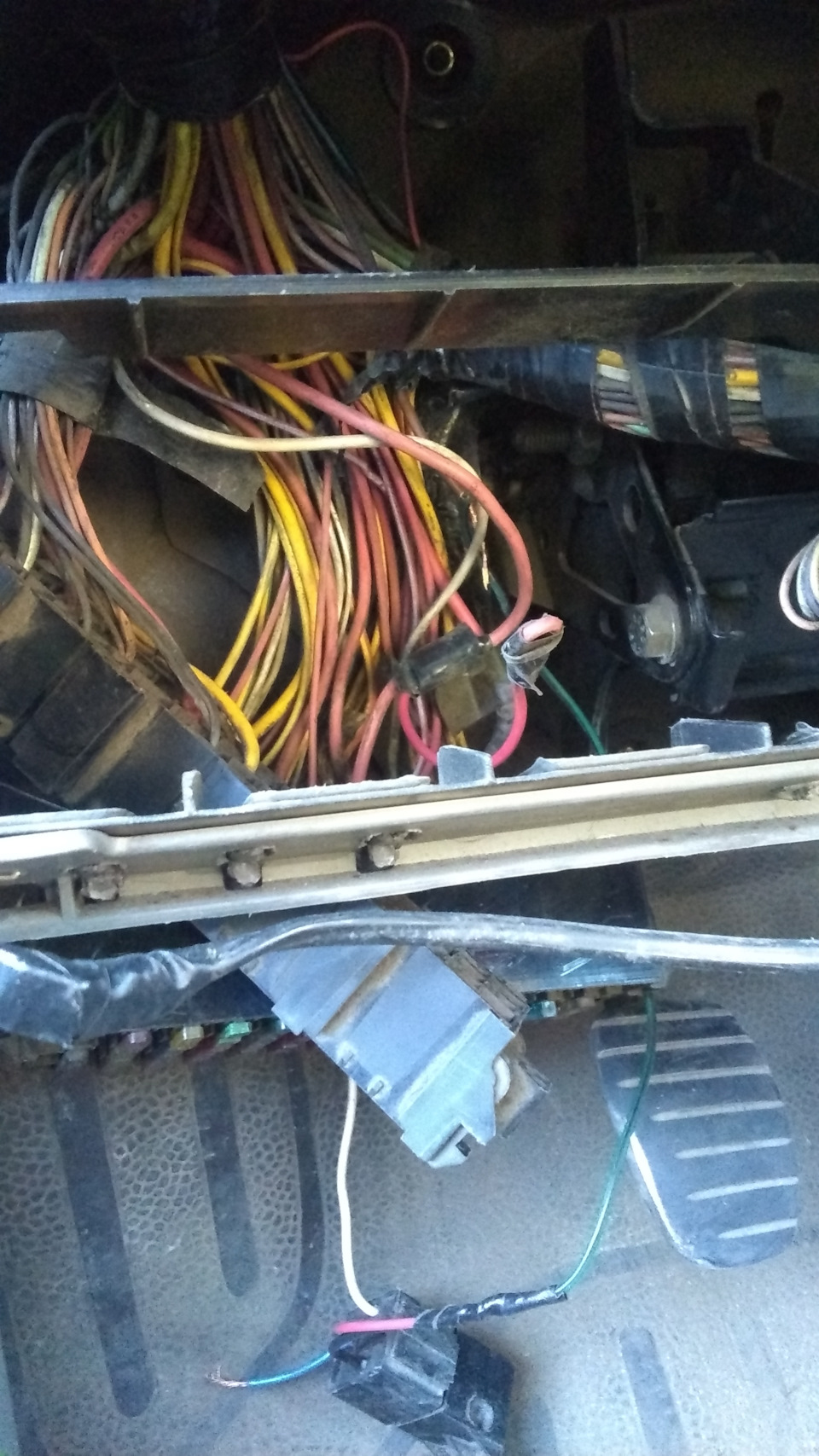

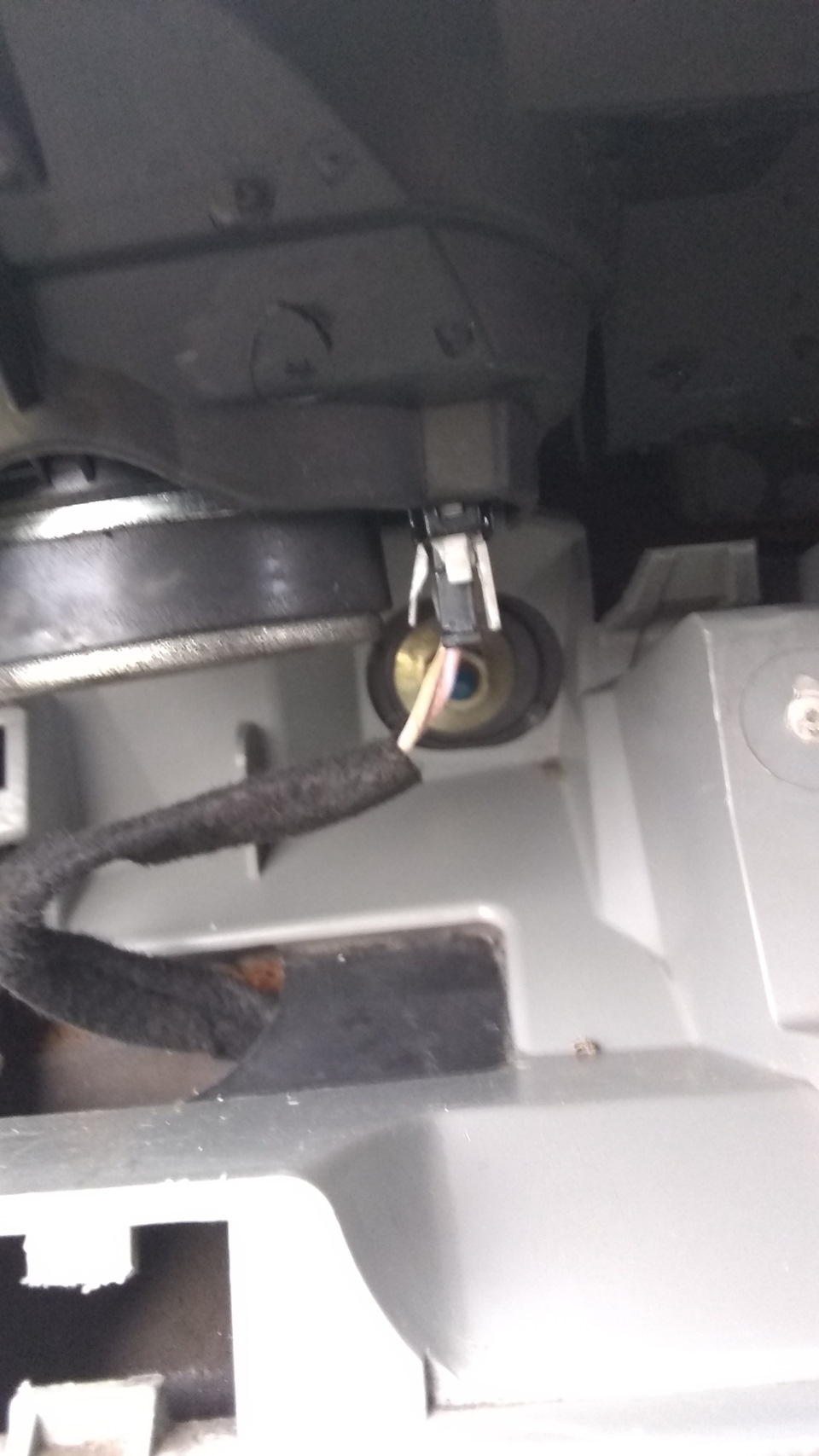

4 з запобіжника, під капот на сигнали. У результаті логіка побудови ланцюга порушена кілька разів - замикається не мінус а плюс, плюс постійно йде по ланцюгу перемикач-кермо, запобіжник стоїть не на початку ланцюга, а практично на виході, відсутня реле і всі контакти зазнають силового навантаження. У мене вже було перероблено і стояло реле. В стилі рено:кнопку на перемикачі від'єднали, в кермі поставили іншу фішку, від неї провели один провід на масу а другий провід на реле 85, з реле 87 на запобіжник. Постійного і асс харчування. У результаті вийшла схема як на всіх машинах, але виконання залишало бажати кращого, тому переробив ближче до заводу. Реле 86 та 30, на реле 85 мінус, з реле 87 на сигнал. У результаті навіть якщо реле замкне, то постійно працюватиме сигнал і не помітити не можна буде.
