Cobra 19 Ultra III в панель приладів

Всім привіт. Сьогодні піде мова про дещо незвичайну установку СІ-БІрадіостанції Cobra 19 Ultra III в автомобіль. У салоні та наприладці L200 категорично мало місця для додаткового обладнаннябільше лампочки.
>

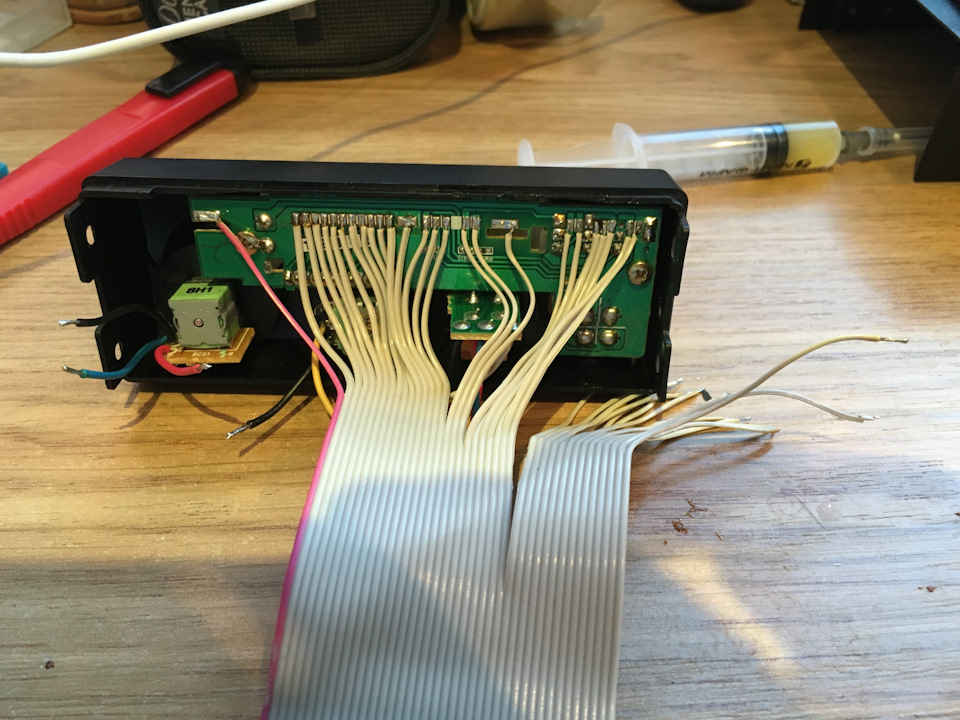

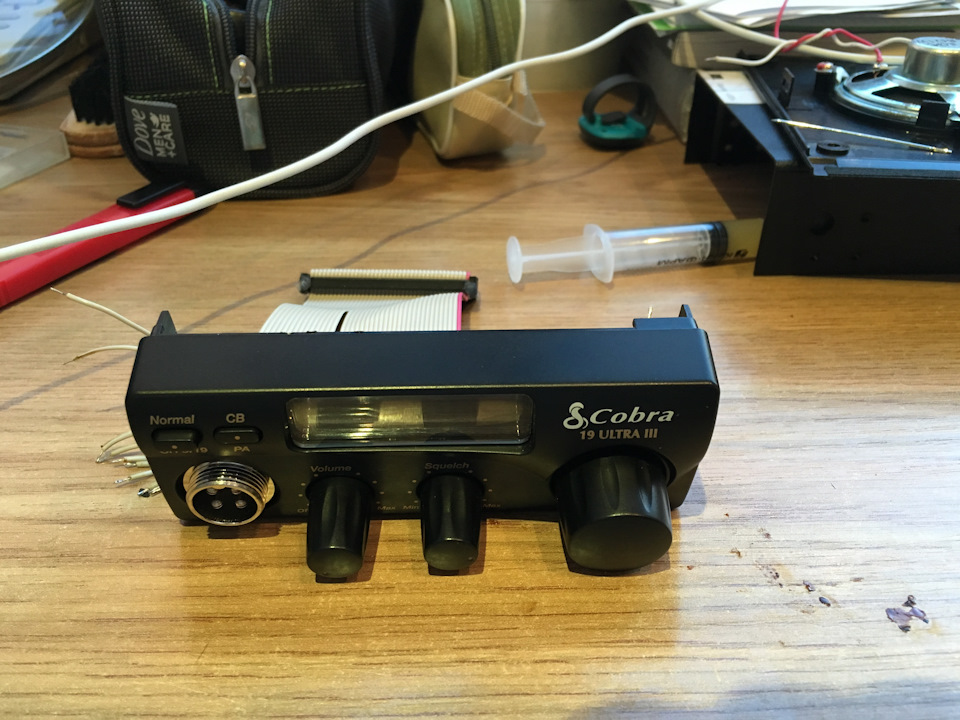

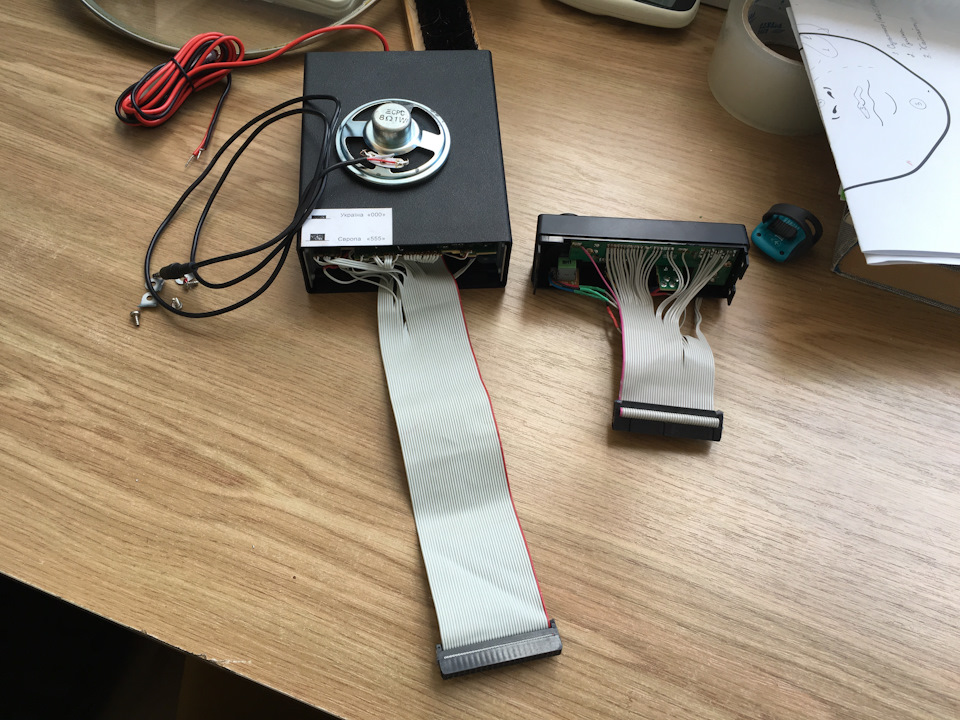

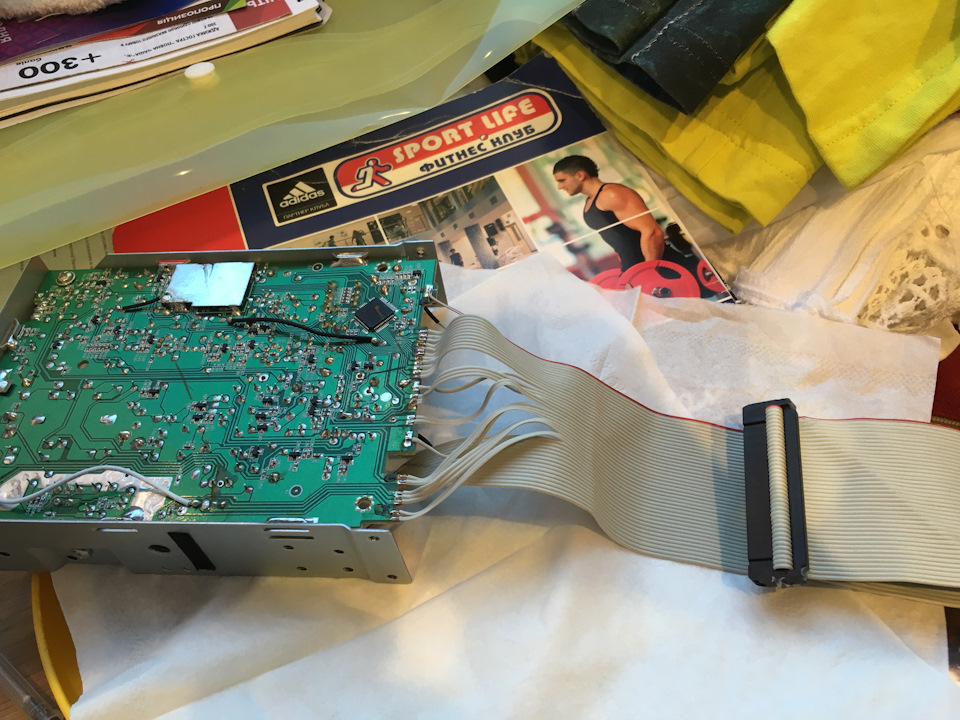

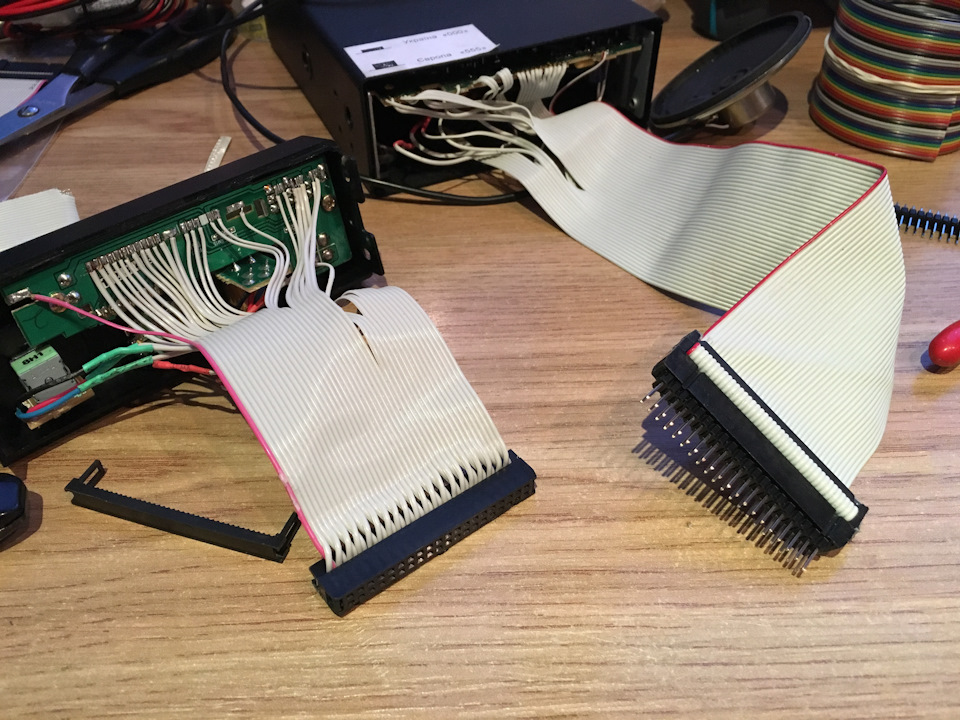

Були варіанти врізати радіостанцію замість попільнички, вставити вкишеню двері, прикрутити на стелю... Але всі варіанти були так-собіі мали багато мінусів.Вирішено було піти іншим шляхом, а самевідокремити морду радіостанції від основного блоку, зробивши їїмайже знімною.Я хотів щоб морда і блок були не просто спаяніпроводами, а був роз'єм і в разі демонтажу деталі, в яку повиннабути вбудована морда, її можна було просто відстебнути. Знайшов40-піновий idE ATA-33 шлейф і купив дворядні клеми-штирі длямонтажу на плату, вони будуть використовуватися як з'єднувачроз'ємів. Динамік, як видно по фото, теж був випаяний і потім донього припаяний провід з 3, 5 джеком, так само для швидкого монтажу.У радіостанції є окремий міні-джек на задній панелі. Але, коли всебуло готове, виявилася одна неприємна особливість, яку я неврахував спочатку:проводи при прямому з'єднанні роз'єму незбігаються небагато. Перепаювати бажання не було, тому я розкриводин із роз'ємів і перекинув дроти місцями:Потім від 12-вольтовогоджерела переконався у правильності паяння, перескладання роз'єму тав загальній працездатності девайсу. . Залишилася справа за малим, врізати диво, що вийшло, в панель приладів. Для цього було позиченогравер. Діру вирішив різати під кнопками регулювання дзеркал. Потімпрокинув антенний провід, підключив його та живлення, зміцнивосновний блок рації у надрах панелі приладів. Морду приклеїв увирізаній дірі панелі. Підключив, прикрутив на місце і осьрезультат:Потрібно якось ушляхетнити місце сходження морди іпанелі, закрити чимось задирки, правда чим ще не придумав.

Рація:600 грн.
Антена:450 грн.
Час:безцінно.
