Opel.Кабель для програмування та роботи з мультимедіа(Радіо+Дисплей)

Опель Астра Н/Зафіра Б/Вектра С рестайлінг

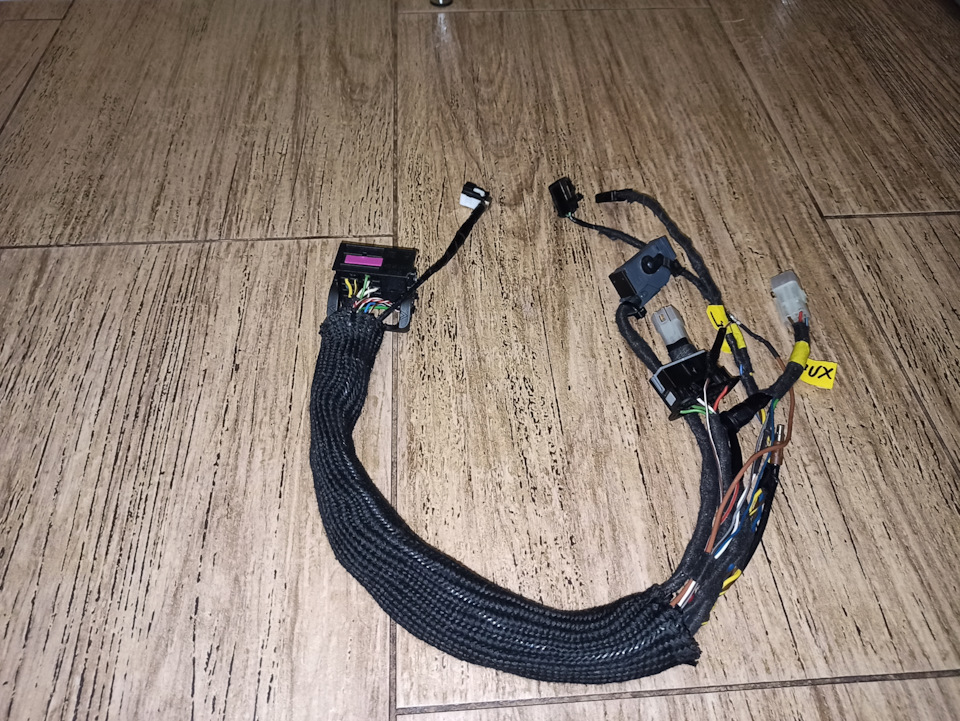

Кабель для програмування та роботи з комплектом мультимедіа (Магнітола + Дисплей )<
Для зручності роботи на столі з мультимедіа зібрав перехіднийкабель. Того щоб можна було підключити Opcom або GM MDI іпрограмувати мультимедіа то треба …
Джерело живлення 12В
Дисплей
Динамік
Тепер узгоджуючий шнурок Вихід під живлення
Вихід під OBD
Вихід під дисплей
Вихід під динаміки (ліва сторона *сині дроти/права сторона *жовтідроти)
Вихід під АУХ 30 ка
Вихід під АУХ 70 ка
Оскільки різне розташування
Вихід під "аУХ TEL Mute"

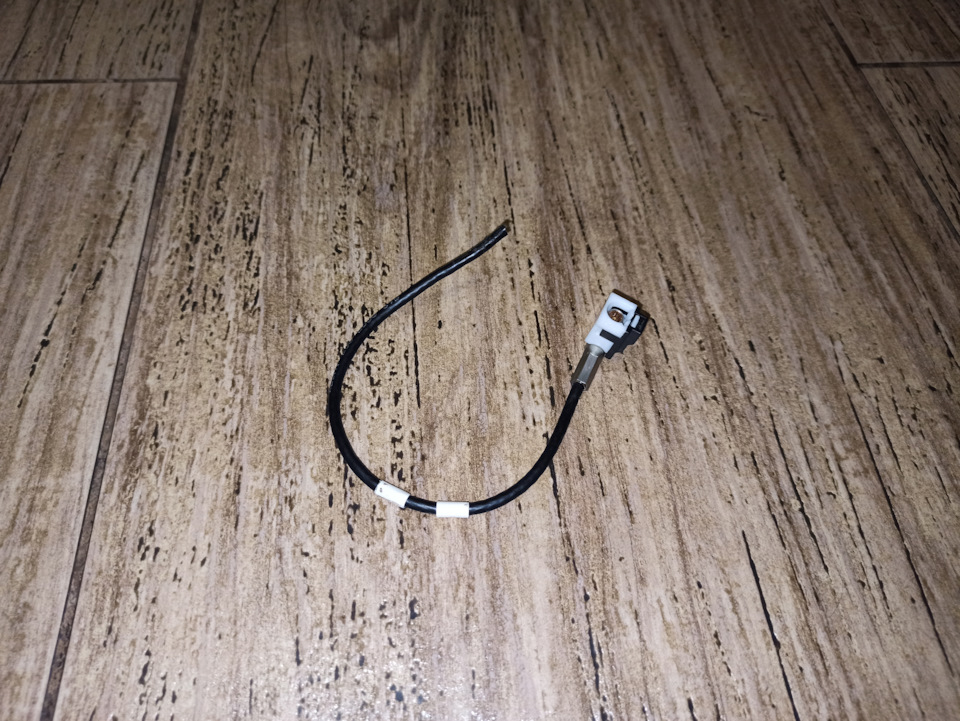

При підключенні просто штатного шнурка антену прийому радіо немає, штатний шнурок антени просто непрацював а ось викрутка ловиласигнал. Але викрутка не вирішення питання, хотілося зібрати все пофен-шую, на одному кабелі. Трохи поекспериментувавши антену зробивтак …
Від роз'єму відступив сантиметра 3/4 і перекусив кабель.
Оголив внутрішню жилу на сантиметр з боку роз'єму і на два зіншого. "штатна антена" …

Якість прийому добре всі наявні станції ловить на столі. Шнурок бувуже але антена з якістю прийому дуже бентежила, тепер питаннявирішено.
