Світлодіодні задні габарити замість лампочок. Підготовка.

Як то давно, до ведення БЖ вколхозив світлодіоди в задній хід. Щетоді хотів перевести повністю задні ліхтарі на світлодіоди, алез'явилися інші справи, і так не вийшло.
Ось випала вільна хвилинка, і вирішив почати потихеньку коливатисвітлодіоди замість ламп розжарювання в габарити задніх ліхтарів.не скоро, але сподіваюся дороблю.

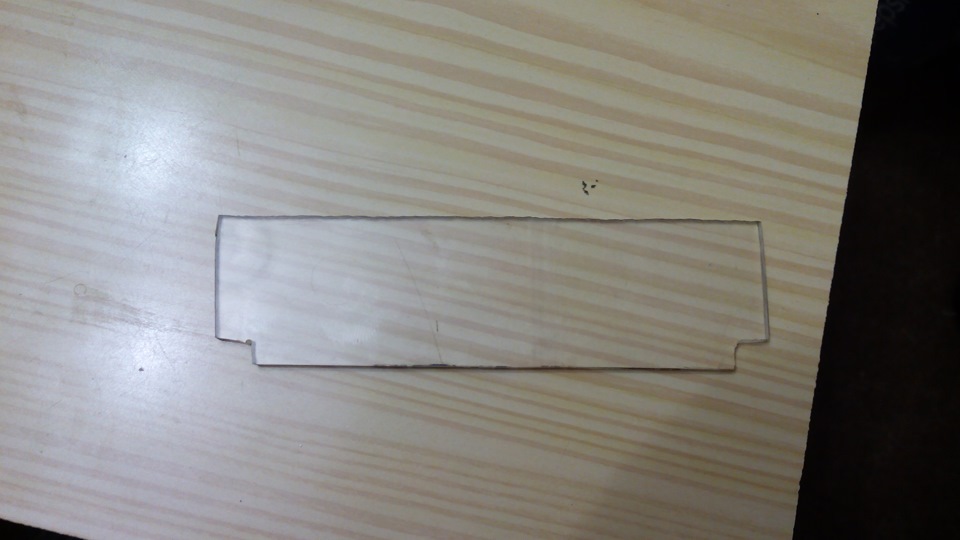

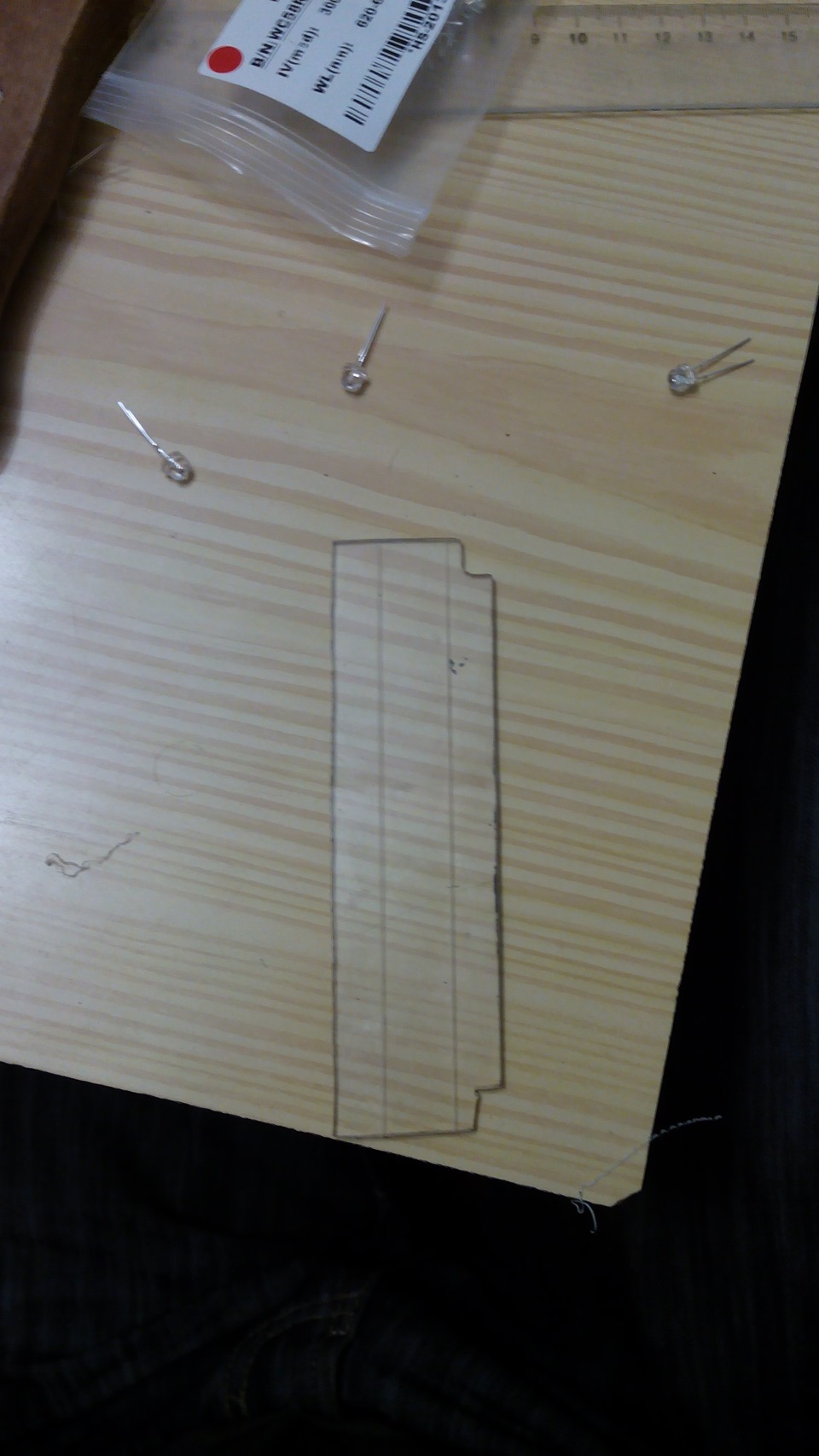

І так, поки нічого не забув, почнемо. Підігнав площину, яка влазитьу форму ліхтаря Далі в цій формі, з оргскла вирізаємо форму. Робиморозмітки для свердління дірок під світлодіоди.Я вирішив не ставитизанадто багато, щоб не зліпити ззаду їдучих, і розташувати в 2ряди.

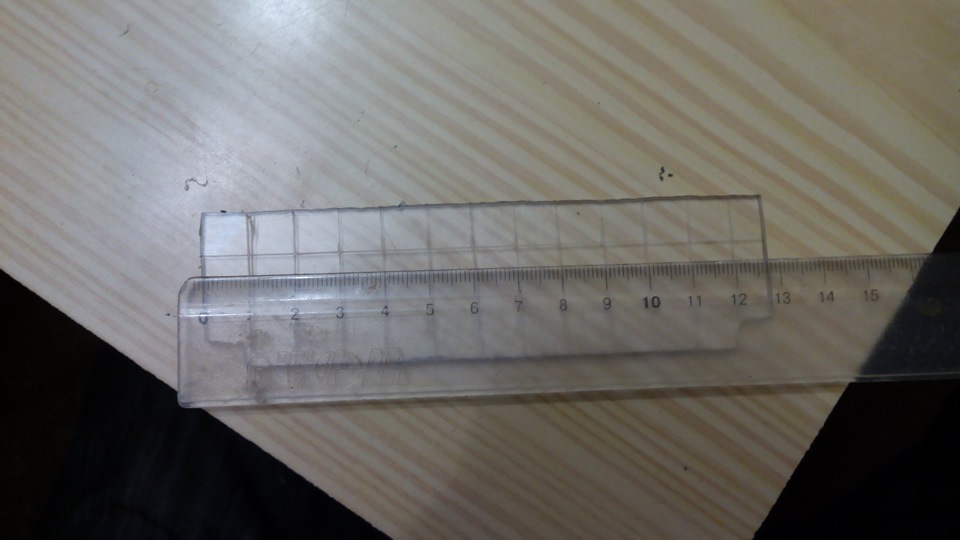

Розмітка горизонт. Відміряємо рівно по краях, і дряпаємо ножикомлінії, далі вони нам знадобляться.

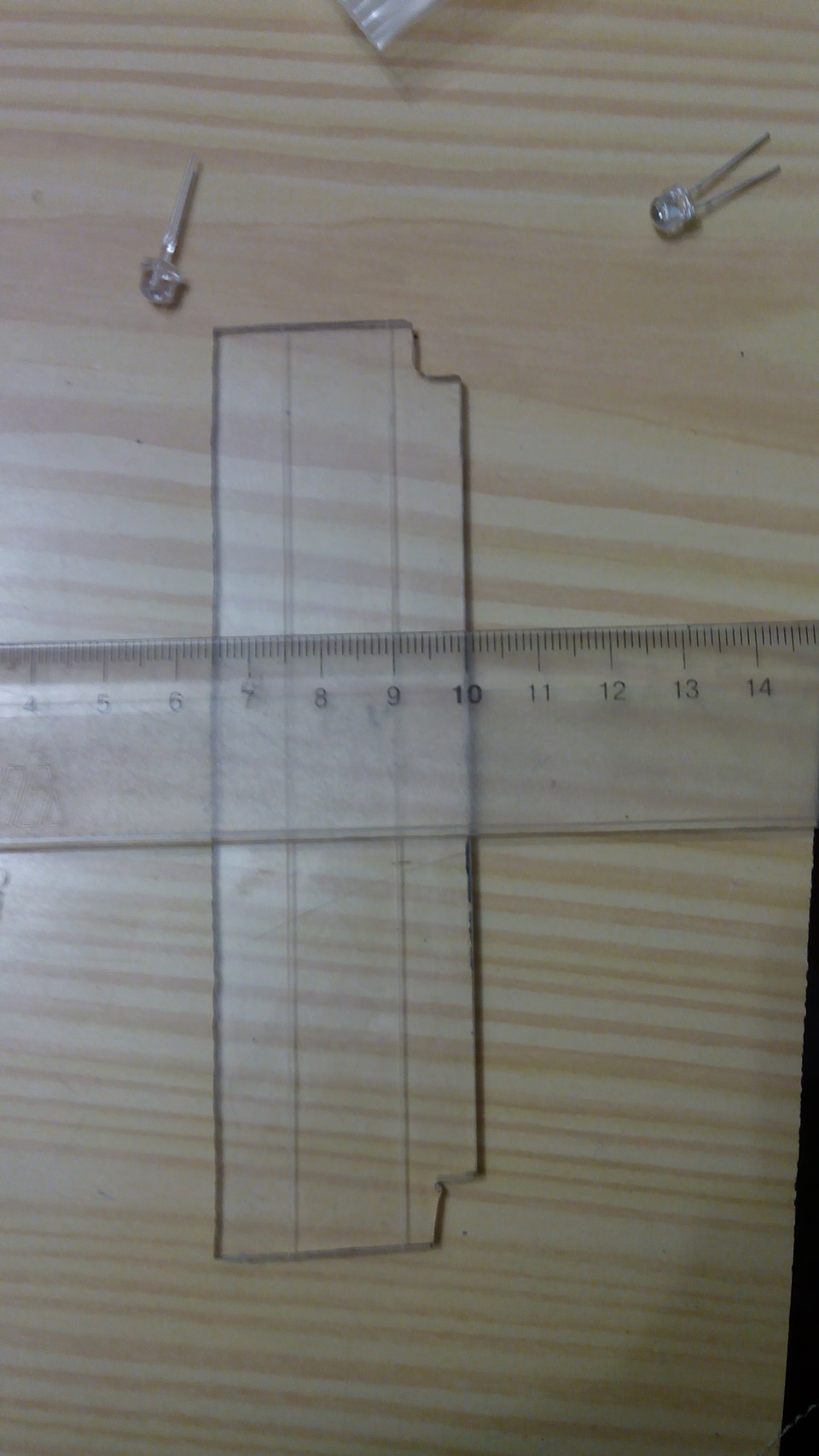

Вертикальна розмітка

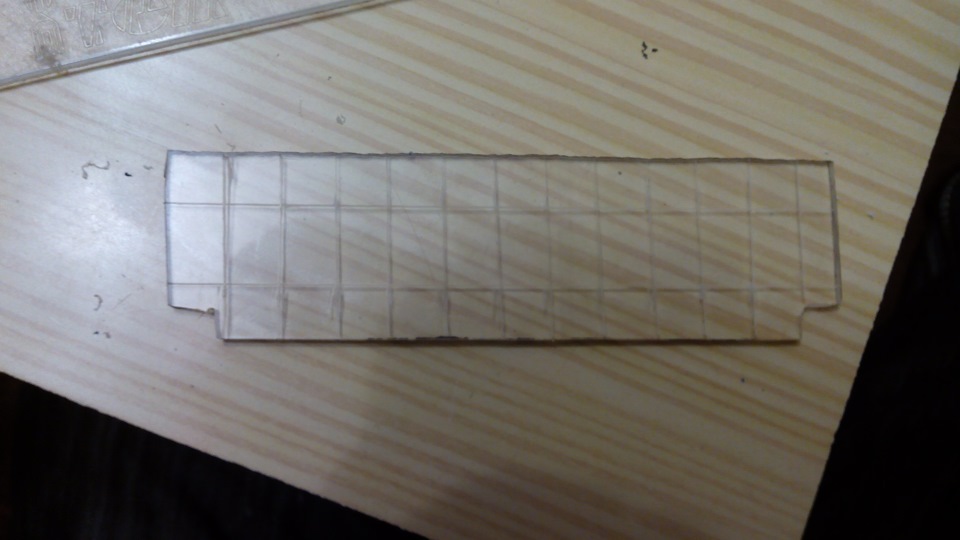

Готова розмітка.

У результаті вийшло 24 діоди.

Діоди, в моєму випадку мають такі фізичні параметри :
Розміри діода.

На 5 свердло може бути великим, на 4, 8 у мене немає, взяв на 4, 5, спробував, вийшло чудово. Під час свердління трохи роздовбуєтьсяотвір, і діод ідеально з невеликим натягом влазить. Хто робитиме, будьте обережні, під час свердління заготовку дуже легко зламати, особливо коли буде багато дірок.
Після муки виходить ось така чудовиська. > Дірки дірки
Тепер все готово для набору діодів у цю так звану матрицю. Діодів.КРЕН 8А раніше вже використовувалася мною, і ідеально підходить. Навиході вона має 9В.
Тепер все готове для розрахунку опору для діода.
У нас є діод, з:
Номінальна напруга:< /b> 1.8 В
Номінальний струм: 30 мА
Вхідна напруга:9В.
Йдемо на сайт для розрахунку, вбиваємо наші параметри та отримуєморезистор 270 Ом. Але таких під рукою у мене не виявилося, я взяв360 Ом. Світитися буде трохи тьмяніше, але не помітно.
Вставляємо по черзі діоди в матрицю, і загинаємо кожного діода, іспоюємо між собою. У моєму випадку — буде загальний, а на кожендіод буде припаяний резистор.
— я вирішив провести "по колу", а у внутрішній частині будутьрозташовуватися резистори. Після припою пари резисторів до діодів, їхню довгу частину змотую в косу. Виходить досить міцно такомпактно. І так набираємо кожну пару резисторів. Виходитьприблизно ось так:Набір діодів. Резистори. Набір діодів. Резистори.Зовнішня сторона

Зовнішня. І так, тепер робимо польові випробування. ПідключаємоКРЕН до діодів, все працює, виглядає красиво., Потрібен радіатор, який поставити так, щоб він потім помістився у штатне місце уліхтарі не вийде. Думати як і куди можна вкоротити КРЕН, щобтрималася, не грілася, і не заважала.
Всім дякую за увагу.
