Ну ось, дістався панелі приладів, з пересвітом майжезакінчив.Залишається тільки нюанс з підсвічуванням стрілок, але цебуде окремо, багато варіантів, а потрібно зробити все пофіншу-)
/>
І так поїхали:
1. Підсвічування клавіш 2 зелених світлодіода Т5

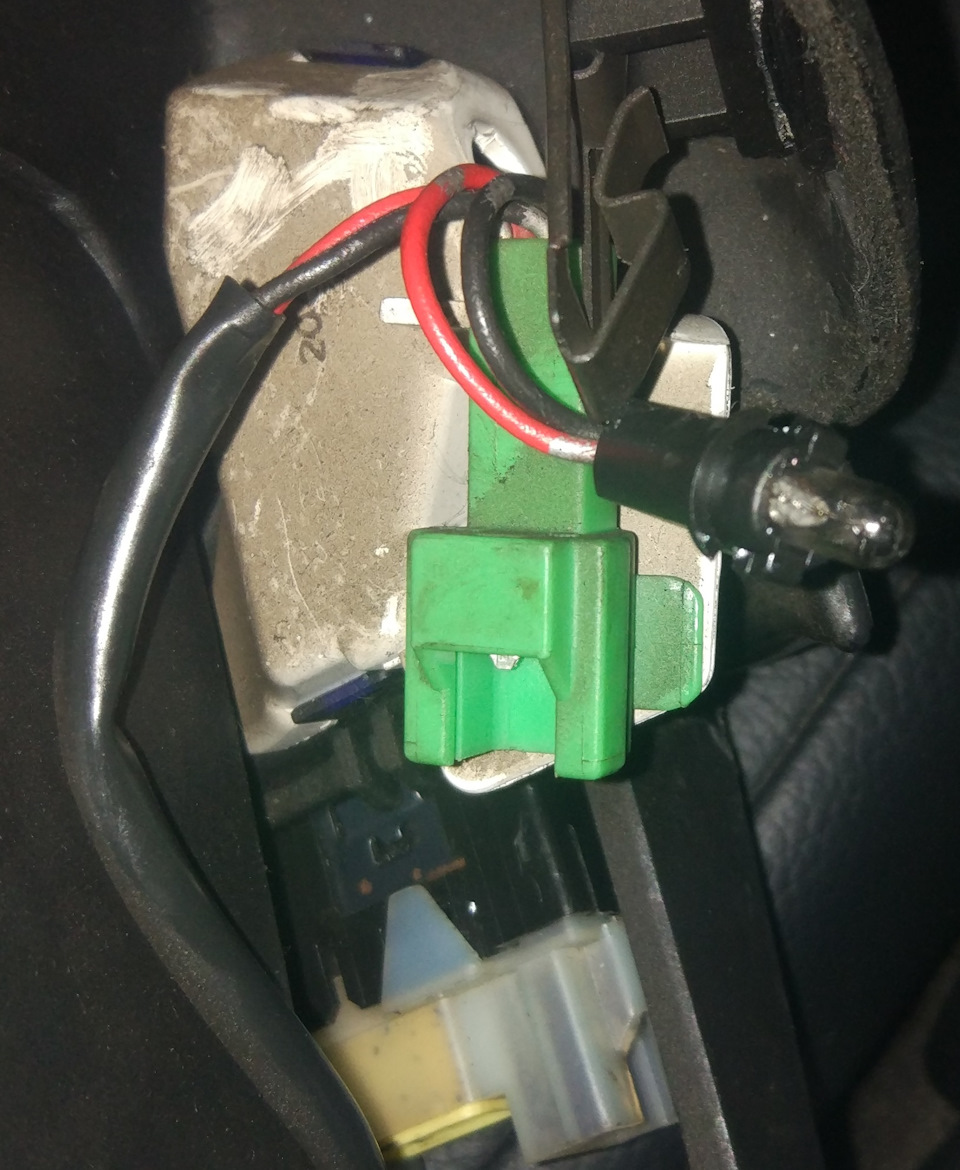

Оригінальне підсвічування з лампами розжарювання.<

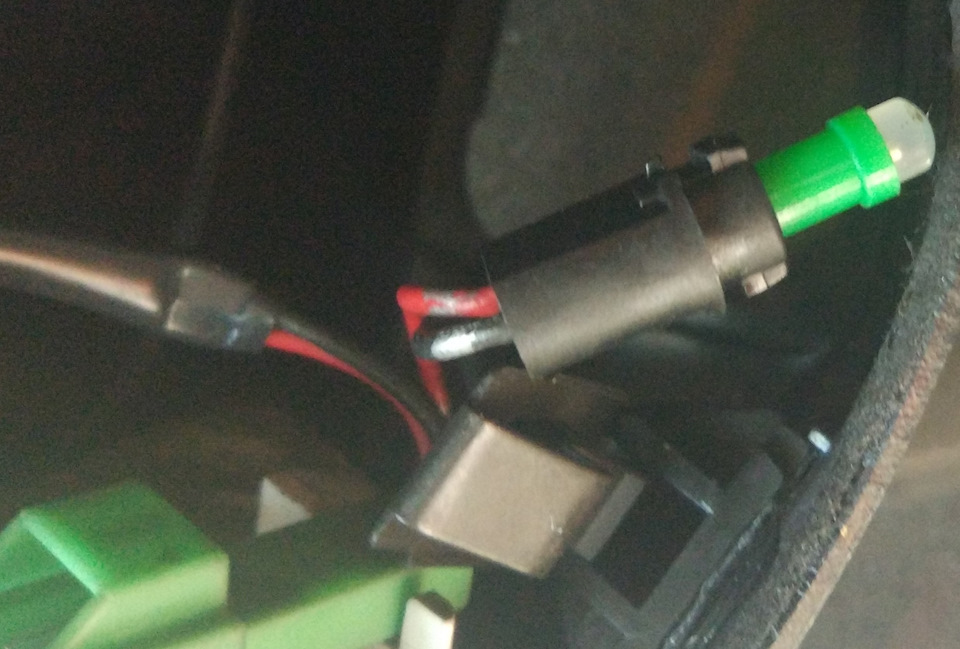

Вставив світлодіоди (помітно-))))

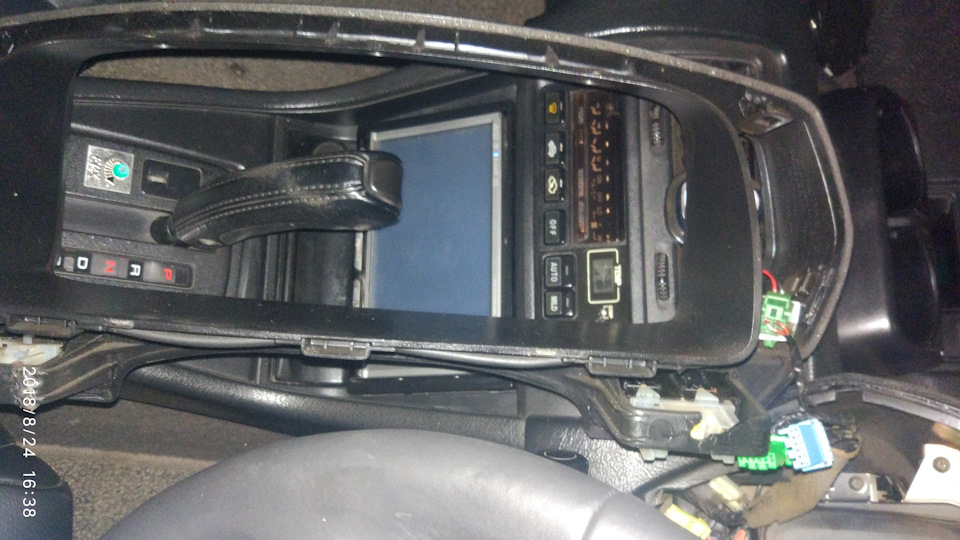

З боків облицювання
Лампочка Т5
Світлодіод Т5 зелений
2. Приладова дошка 8 зелених Т5, 7 червоних Т5, 3 зелених Т10
80-і роки! Все електричне навіть одометр з моторчиком! > Полюсовкакоробки
Підсвічування машинки
Підсвічування чеків ламп, дверей і багажника
Світлодіод Т10
3. Контрольна панель 4 червоних Т5, 1 жовтий Т5, 1 синій Т5, 2зелених Т5
Полюсування бензину

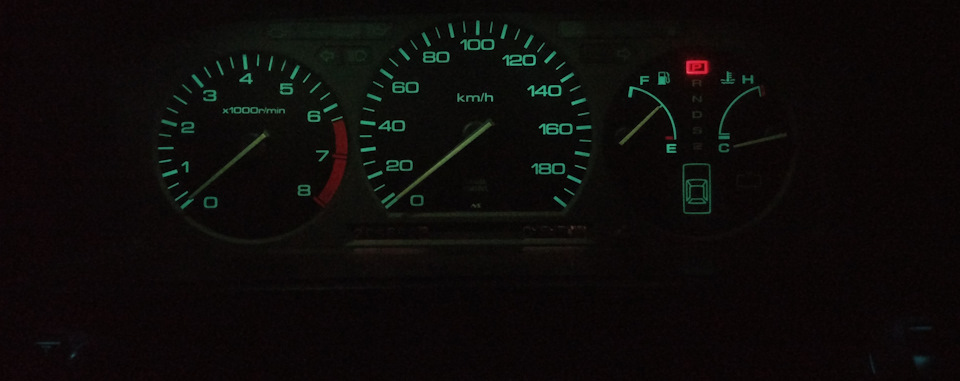

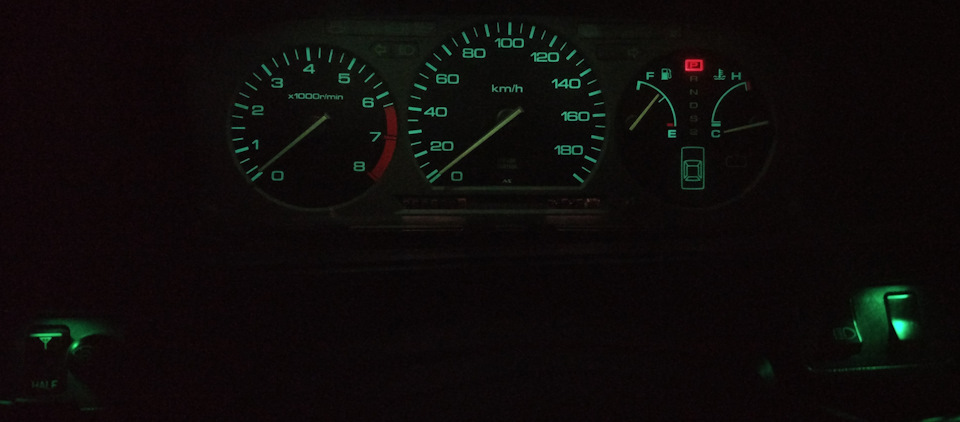

Ось результат. Видно навіть одометр, без будь-яких додатковихдіодів. Ну чомусь почало горіти Р і 2 на габаритах, мабуть все-такине вистачає навантаження. При включенні запалення все гаразд.Японці-)
З запалюванням. У круїзі залишаємо лампу розжарювання! Діод некотить, туди подається при включенні запалення слаботок і діодуцього досить запалити! Залишилося висвітлити стрілки приладів, алеце окрема тема і вирішити з яскравістю, т.К. Навіть на мінімуміяскраво.
Не забуваємо при установці приладів назад ні в якому разі нетягнути болти до упору, буде горе-(< /b>
https://megadriver.org
Фух. Усім добра!
Коментарі15
Дуже яскраво немає? Мене і сток влаштовує))
На панелі можна було і не чіпати. На реостат буду збільшувати опір. Ну світить все одно симпатичніше) чіткіше. Та й споживання фактично нуль. Плюс це фото не людське око) на яву як намальоване)
На одометр я б білі поставив)
Це світять т10. Ті, що в панелі стоять, на нього окремої немає)
Саня з будь-якого місця бери 12В і чіпляй, глянь у мну в пості є. про пересвіт. Хоч смужку діодів під кутом.
Я дивився, у тебе зовсім інша панель, це гімор. Серж їх очима чудово видно, не варто.
Можливо, це я вже німеру не бачу )))
До речі, це фото на мінімальній потужності, ви як електрик електирику запропонуєте рішення. Зробити регулювання майже до мінімуму.
На вході додатковий опір перед або після регулятора поставити)
Грітися не буде, з якого номіналу починати пробувати?
Не треба пробувати, в розрив встав амперметр і поміряй струм на максимумі. Помнож на 12в і буде потужність)
Ну реостат прибирає вольтаж, я так розумію.
Ні, він струм прибирає, а за номіналом опору, думаю третину від опору реостата.
Ну це поки що друге.)
Та й таке обмеження не зовсім подобається, може драйвер втулити?
