Установка Саба на Skoda, Swing ч.2

Покатавшись зі стандартною акустикою - мені захотілося трохиприкрасити звук в автомобілі. Можна звичайно задуматися про повнийшум, установку дорогих аудіо систем і т.П. Хотілося чогосьпростіше, штатні динаміки грають цілком стерпно, не вистачало їмтільки басистих фарб :) Ось я і задумався як же пристосувати саб наголову яка не знає про існуванні сабвуферів :) - а саме SkodaSwing.Line-out виходу у неї звичайно ж немає, так само як і виходухарчування на remote сабвуфера.Рішення підказав товариш < span> kovalevsky777, тому що теж встановлював сабвуфер на свогоЙетика.

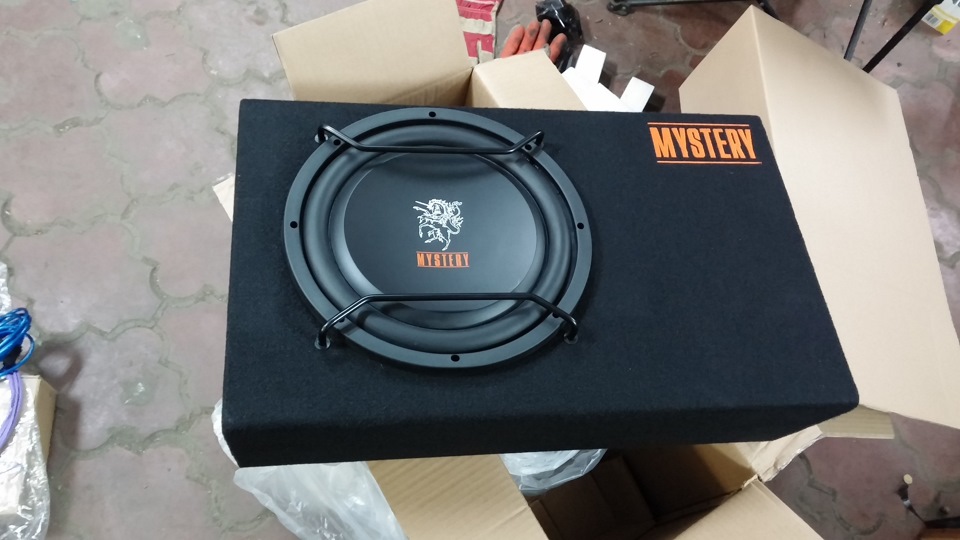

Даний варіант був не дорогим і з якістю звучання, що цілкомвлаштовує мене — зустрічайте Mystery MBS-312A.
< /
Варіантів було достатньо, але цей саб підходив усім моїм вимогам —гарний бас, розумна компактність та легкість в установці. Даноїмоделі:
Mystery MBS-312A — Сабвуфер
Розмір динаміка 12"
Регульований фільтр НЧ 30 – 280 Гц
Регульований Bass Boost 0 – 12 дБ
Номінальна потужність 250 Вт
Максимальна потужність 600 Вт
Діапазон відтворюваних частот 25 Гц-200 Гц
Опір 4 Ом
Чутливість 93 Дб Конструктивні особливості:Високоякісний корпус (матеріал)МДФ
Покриття (матеріал) чорний карпет
Підвіс (матеріал) — гума
Дифузор — поліпропілен
Стронцієвий магніт 40 унцій
Звукова котушка ASV — 2"
Вбудований підсилювач MOSFET
Дистанційне керування рівнем басу
Входи високого рівня та лінійні ( RCA) + — найважливіша деталь длявстановлення на штатну SWING.
Точні розміри:61, 5*37, 5*(19*14)см, (верх 14см, нахил із двох сторін) (форма трапецеподібна).

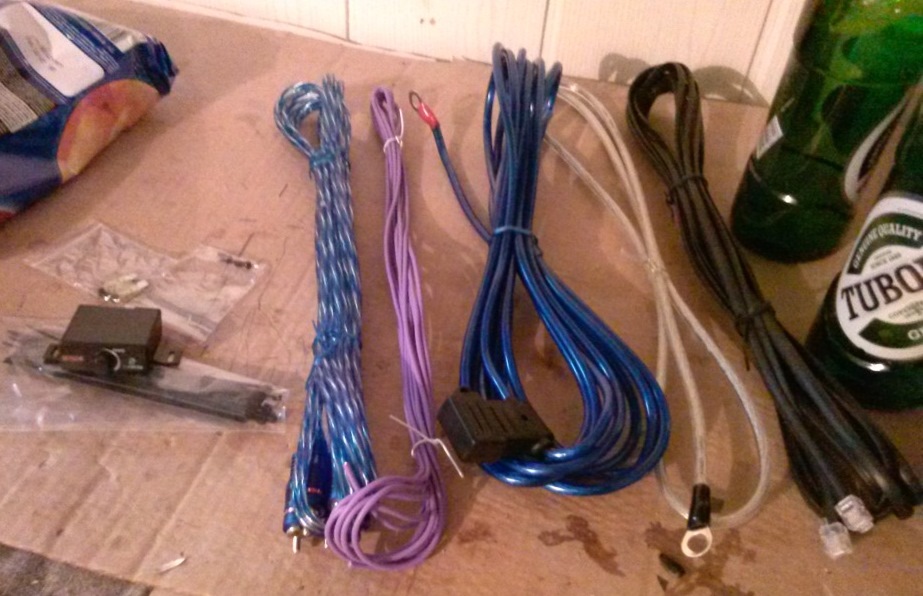

А так само в комплекті — вся необхідна для встановленняпроводка.
Фото взято з БП — Abrikosa.

> Після погодження ціни та часу я записався до перевіреного повстановленню електрообладнання — майстру Юрію (кому потрібніконтакти скину в лс), установка пройшла швидко і за планом.

Всі мої зауваження та побажання були враховані та зроблені.Вмикання сабвуфера (remote) відбувається після включеннязапалювання, регулювання басу у підлокітнику.

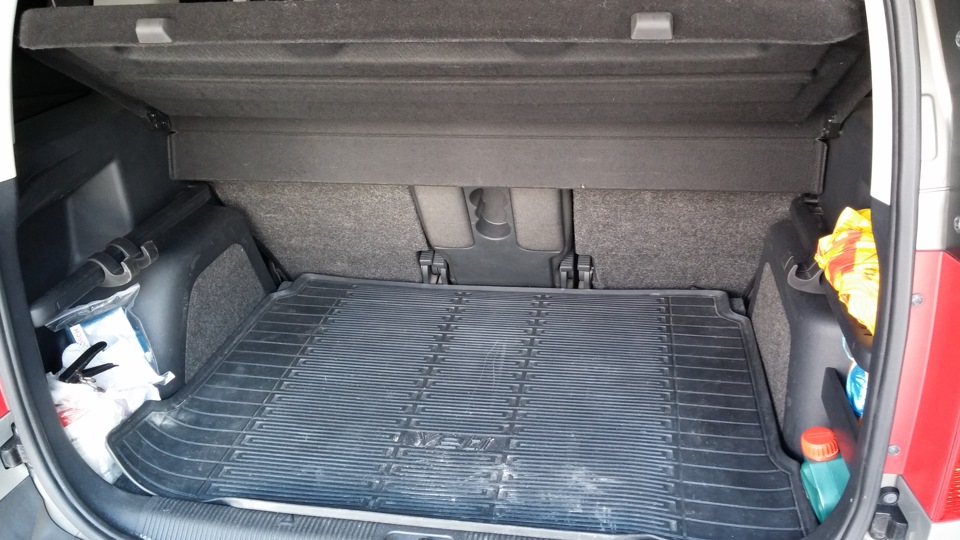

До встановлення…
Загальний вигляд

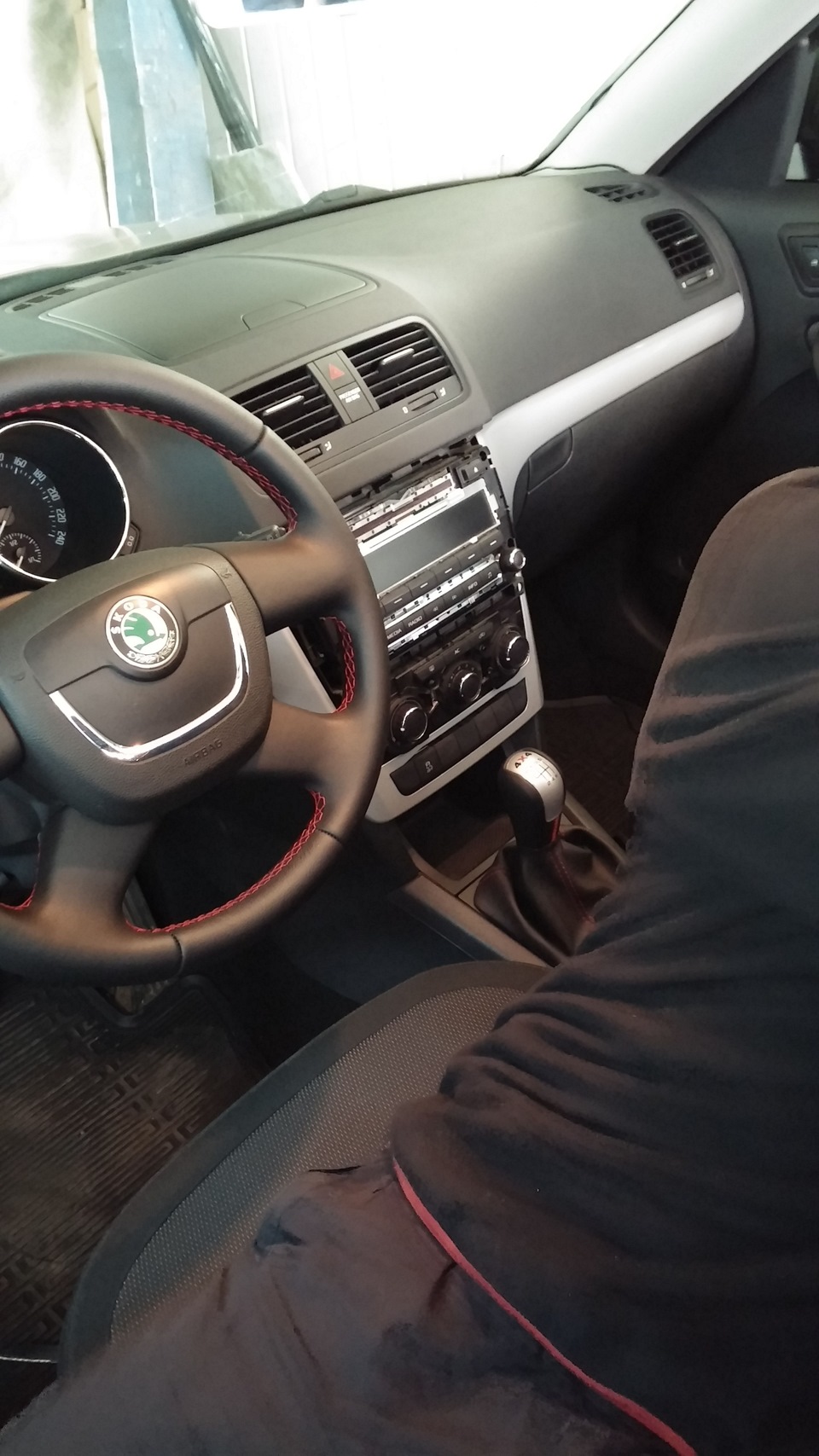

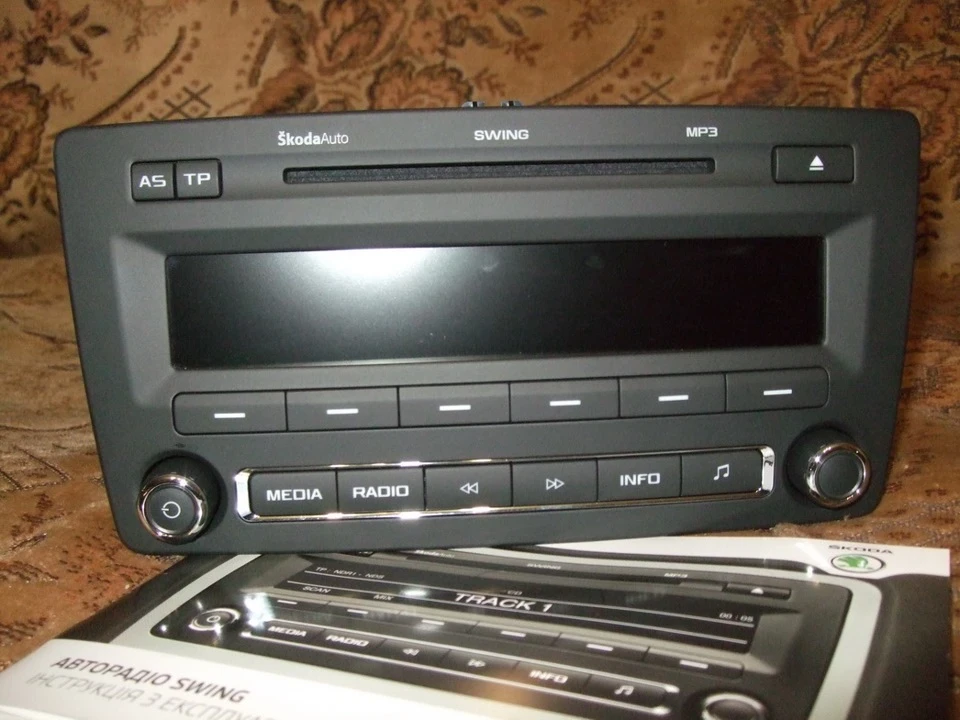

Починаємо з голови…
Панель підключення
Розпинування Swing
Найнучніше — протягнути дроти…
І ось він довгоочікуваний результат :) У результаті багажникбільш-менш вільний, саб затиснутий між порогом багажника і заднімсидінням - намертво. Так само його можна поставити спиною до сидінь- легким рухом руки (віджавши при цьому кріплення - "заднійдиван"). Бас приємно наповнює салон.

Ну і найголовніше це вердикт моєї коханої дружини, достатню особуви можете знайти на фото нижче :)

> Поки гуляв із донечкою, дружина проводила тест-драйв сабвуфера)П.С. Фото з прихованої камери :)

Усім удачі! >
На собі є вхід Hi-input (R+, R-, L+, L-), на нього ми відповідновиводимо сигнал із задніх динаміків - Правий R+, R-, Лівий L+, L-.Далі налаштовуємо саб і голову так як нам сподобається :)
GND - це мінус від корпусу авто, +12v ведемо від акумулятора, Rem -включає саб від запалення, Remote - виносна крутила потужностісаба, ставимо її де душа побажає.
Upd2:Підключення Remote від Swing. Керуючий пін на Swing знайшовнаш товариш rad83 Підготовка аудіо для підсилювача відSwing деталі на фото:

Пін для підключення Remote
Пін для підключення Remote
