Думаю багато хто стикався з проблемою, коли при активній їздімістом, постійно працював вентилятор, а температура охолоджуючоїрідини доходить до 110 градусів.
Для себе я вирішив зробити два режими роботи.
Перечитавши на драйві кілька статей, зрозумів що можна було б цевсе зробити автоматично, але потрібна присутність БК (якого в мененемає). Вирішено зробити примусовий двошвидкісний режим роботи, зберігши при цьому і стандартний. Кілька разів витягнувши штатнереле включення " К1" (в монтажному блоці), розібрався з його роботоюі що до чого підходить. Для створення задуманого менізнадобилися:

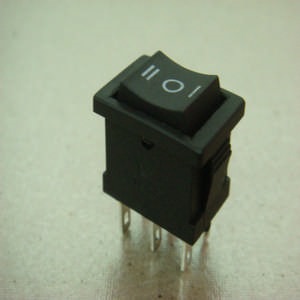

— кнопка ( практично добре сідає у штатне місце кнопки підігрівусидінь)(5грн):
ось така от

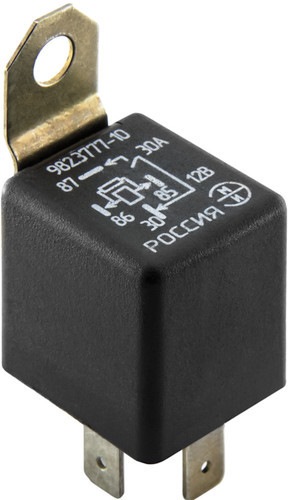

— друге реле(20 грн):
встановлю десь під кермовою колонкою, поблизу монтажного блоку
— три резистори 2 Ом, 10 Ватт (по 1, 5):
p>
— проводи;
— тата-мами;
— термоусадка.

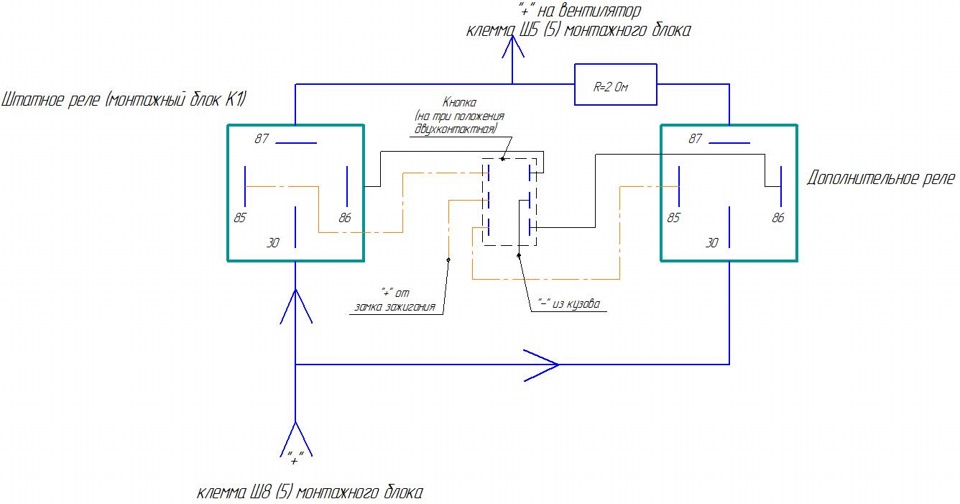

Тільки подумавши, я накидав у Компасі ось таку ось схемкупідключення всього цього:
Схемка
Інсталювати поки не вдалося, тому що в даний момент я на навчанні.Всі необхідні деталі вже куплені й чекають!
Фото цього встановленого будуть пізніше.
PS Резистор потрібно брати приблизно 2 Ом, 60 Вт. Але оскількитакого я ніде не знайшов, то поставив три паралельно з'єднані на 2Ом, 10 Вт. Тому, як навантаження на них занадто велика, вони сталидуже сильно грітися. Вихід було знайдено — спаявши їх і стягнувшизалізним хомутом, прикріпив їх прямо перед вентиляторомохолодження. Дякуємо за увагу. Є питання - не соромимося))
Коментарі8
К1 типу запасне та не задіяне, так?
К1 - позначення реле включення вентилятора охолодження двигуна, що вже стоїть в авто. а друге реле потрібно десь самому приткнути, при цьому підключившись до першого.
У справи я щиро думав що це реле омивача фар! і воно запасне. зубильна схема ЧЯ зло )Дякую Просвітив мене у мене плани були на це запасне реле
ось - подивися chipvaz.ucoz.ru/index/mon…0_40_2113_2114_2115/0-175
до речі реле К1 5контактне?
К1 4-контактне. а про омивач фар - ти теж правий. потрібно дивитися яка модель монтажного блоку! у тебе може бути такий www.shematic.net/page-85.html
ну треба сходити і на кришку подивитися там на картинках я думаю буде відповідь)
ну так!))
