При купівлі плафона в багажник на розбиранні, були куплені плафонив передні двері. Так як колгоспити не особливо хотілося, довелосятрішки пошарити простори драйву. Було знайдено, як і кудипідключати, що б все було по феншую.
Хоч і сьогодні погодка і не дуже, але бажання їх встановити булосильнішим. Куди підключався.
На лівих дверях водія колодка з проводами на блоці дверей — нампотрібен "+" — контакт # 20 товстий червоний провід
"-" — контакт # 18 коричневий з жовтим (середній ряд 8 пін, а вцьому ряду їх тільки 9.) Все запрацює тільки при підключенніколодки до блоку.
"-" — контакт#5
На самих плафонах у колодках пін під номером 1 — "+", під номером2- "-" (мінус)
<

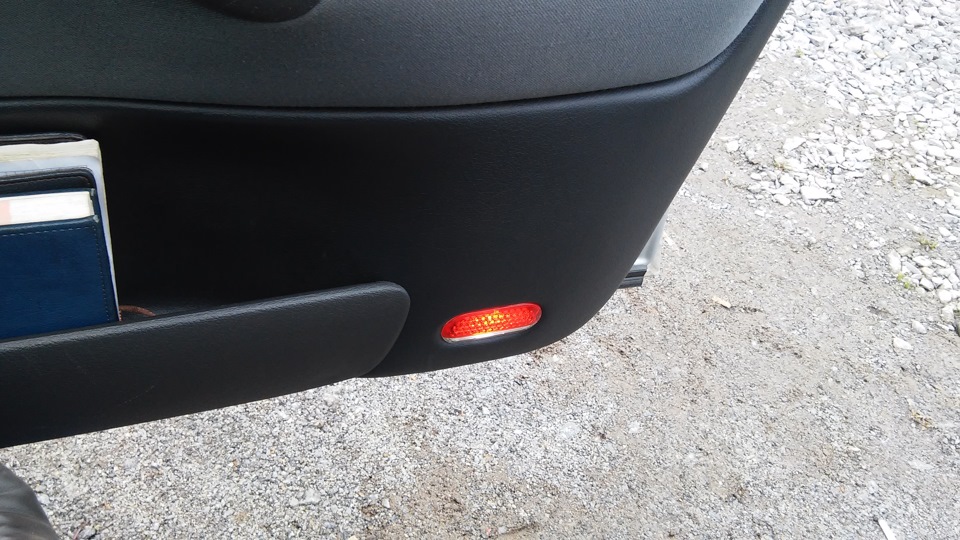

Все ставимо, прикручуємо і вуаля — радіємо новій цацьці.На черзіплафони в стелю, так, що продовження слідує

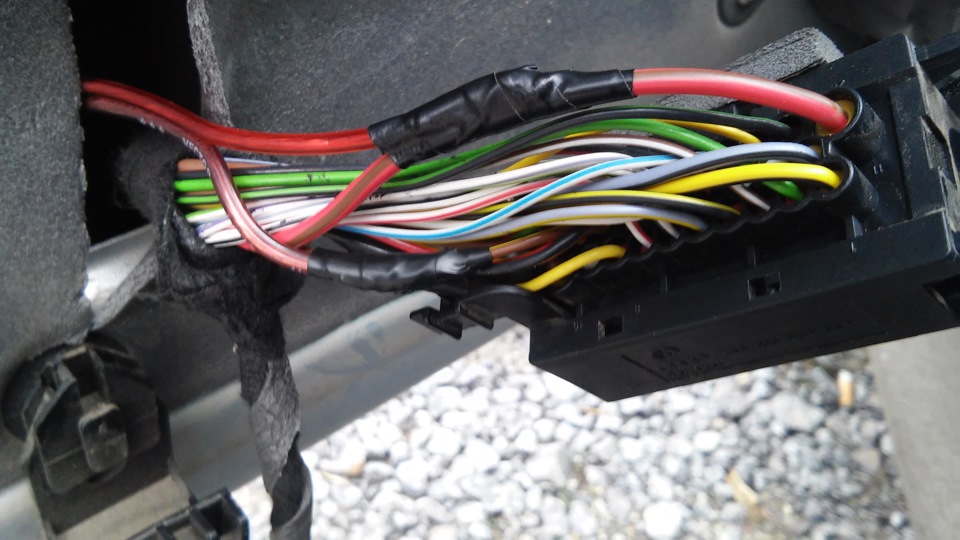

Ліві двері плюс

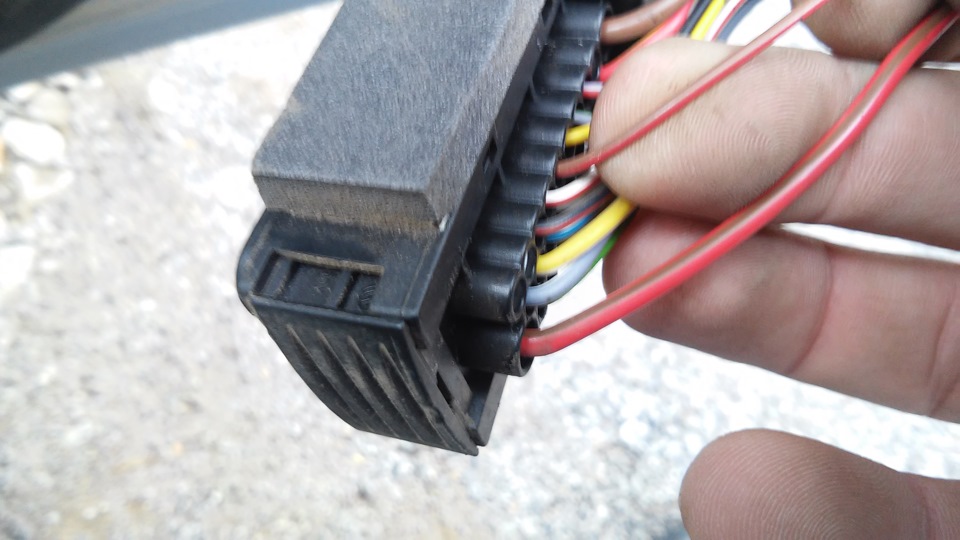

Праві двері, + товсті червоні, — тонкі<

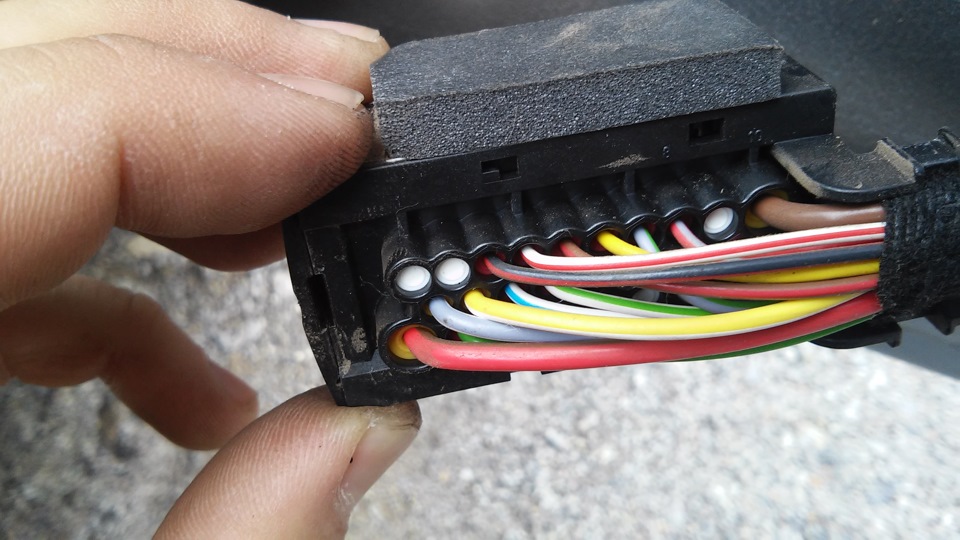

Колодка правих дверей

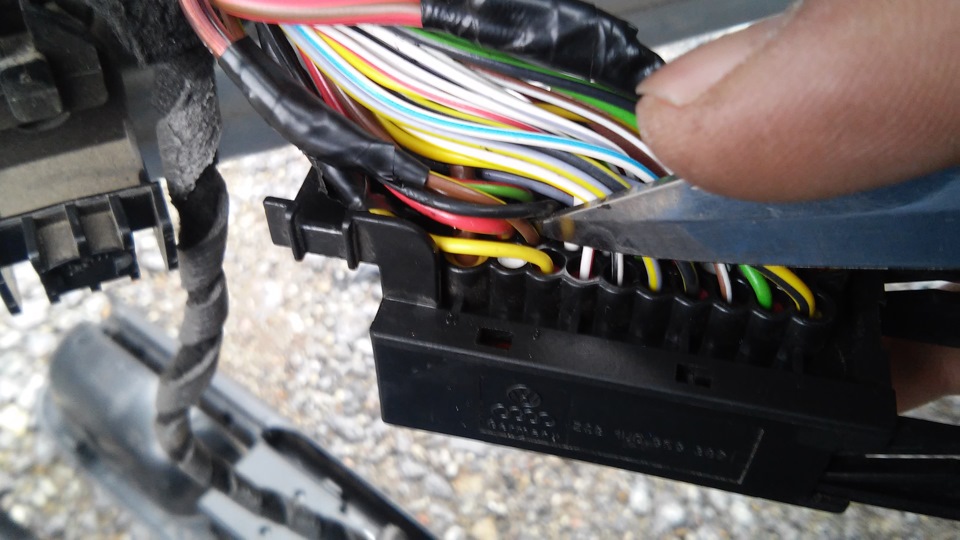

Ліва двері, — мінусової
Коментарі19
Підкажіть як їх вимкнути коду дверей довго відчинені, особливо в денний час. Буває по боргу доводиться тримати двері відчиненими і вони горять постійно, один раз так акб висадив.
Підкажіть номерок плафонів у дверях.
Брав на розбірці, там можна і без номера
Цікаво від а5 плафони у дверях такі ж як у нас?
Не впізнавав, не скажу
тобто якщо вони у мене не горять, з часів покупки машини, значить їм вафля або вони не підключені в принципі?
Варіантів купа, лампочка, кінцевик, проводка, ліхтарик обманка. У мене на правих дверях туго ходила клямка замку і не горіла лампа на дверях, ведечка, пару рухів і все запрацювало.
У мене на двері тупо катайот встановлений.
Однозначно в закладки! Дякую
завтра спробую
У Вас там ще таких нема? Хочу собі такі. І в багажник
Так я ці на розбиранні купував. А чи є у них ще я не знаю. Але в стелю купив поки тільки один, другого поки немає, сказали може з'являться
А схема є.
Схемку знаходив тут на драйві
Так, а коли вони включаються.
Там кінцевик дверей при відчиненні замикає мінус (якраз жовто - коричневий провід), так що при відчиненні дверей тільки світитиме.
У мене не працює. Я і кінцевики дверей перевіряв, і лампочки, запобіжники. Ні ліві, ні праві двері не працюють. За винятком плафона салону. Той включається при відкритті лівих або правих дверей, горить певний час і гасне.
Ну якщо світло при відкритті загоряється, то кінцевик цілий, справа означає у дроті. Там їх 2 має бути. + Постійний і мінус береться від кінцевика, як і датчик відкриття ( який запалює індикатор на панелі і плафон при відкритті двері)
Включається на тих дверях, які відчинені
