Задні гальма ВАГ В3 (барабани)

Кілька місяців тому протюнінував задні гальма)).
Довго читав, дивився, вивчав.
Знайшов інформацію (у MetallicaFAN< /span> ), щоВАговські колодки одного з нами розміру — 230х40 мм. З практичноновими колодками.
Отже моя версія установки.

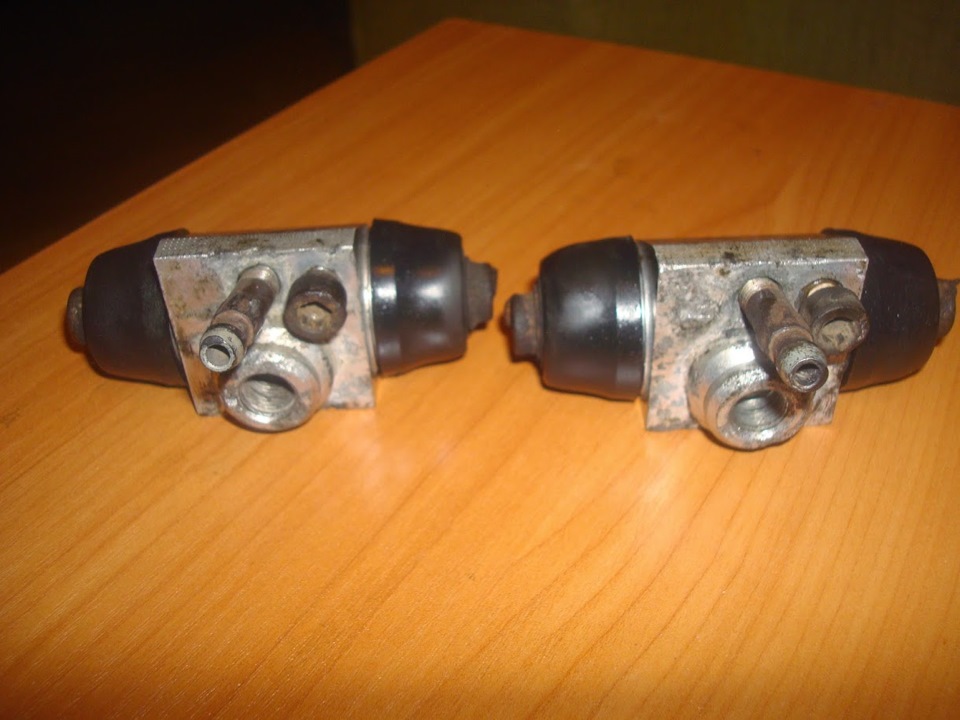

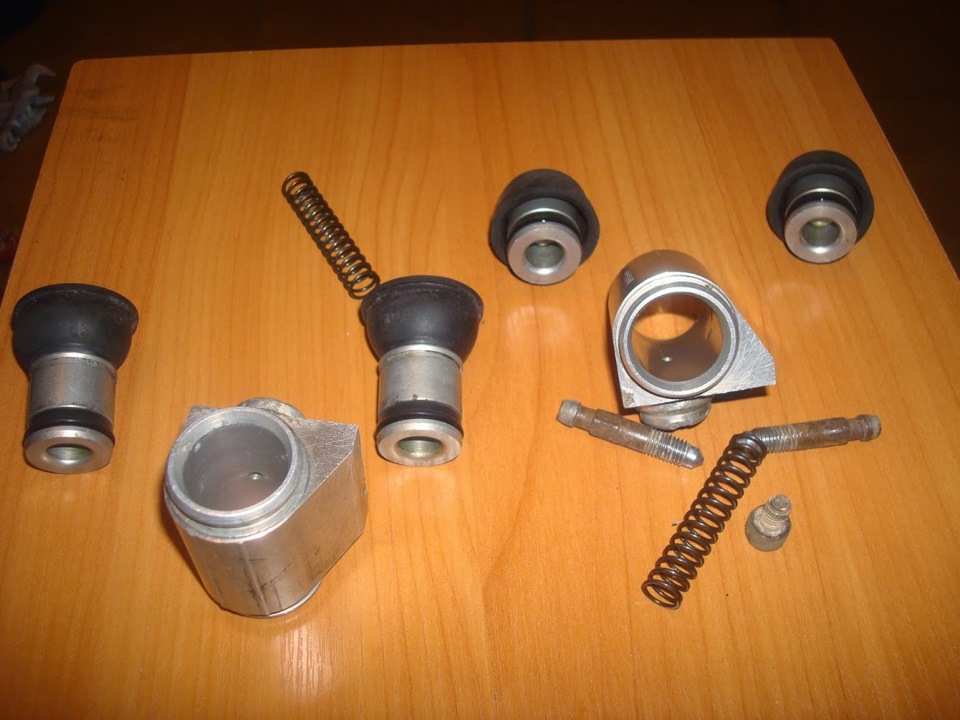

Спочатку розібрав і помив РТЦ.Приємно здивував їхній стан, незважаючи на те, що зовні вони були поїдені корозією. Дляпрокачування.

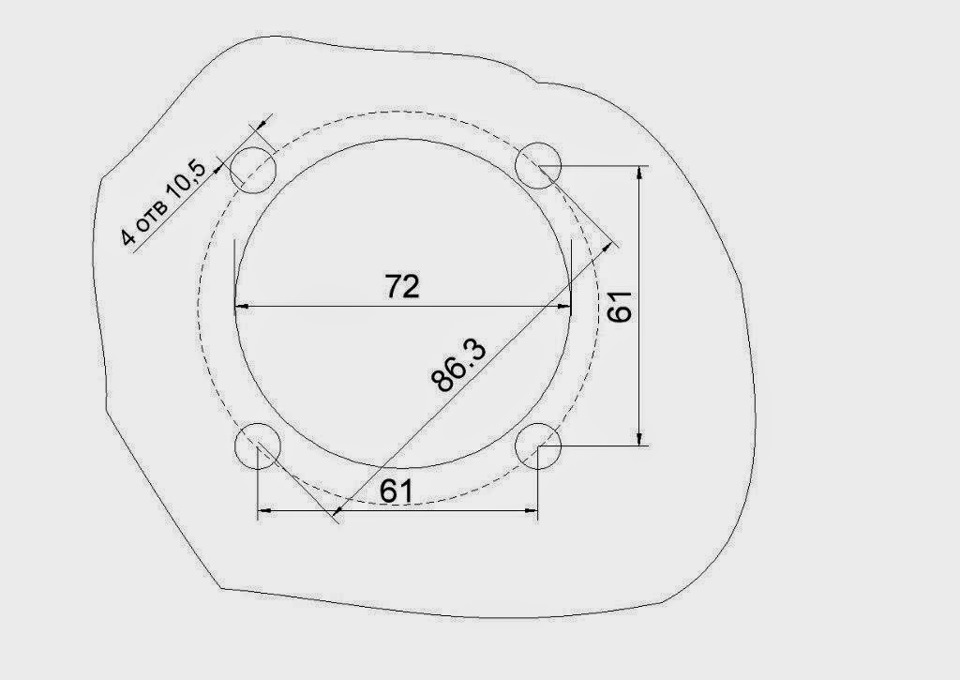

РТЦ років 20, а поверхня - дзеркало! коло) для кріпильних отворівпо кресленню.Отвори свердлив сам. З іншого -М10х1.
Забув одразу написати:у торм щитки ВАГу вварив москвичівські трубкидля троса ручника.

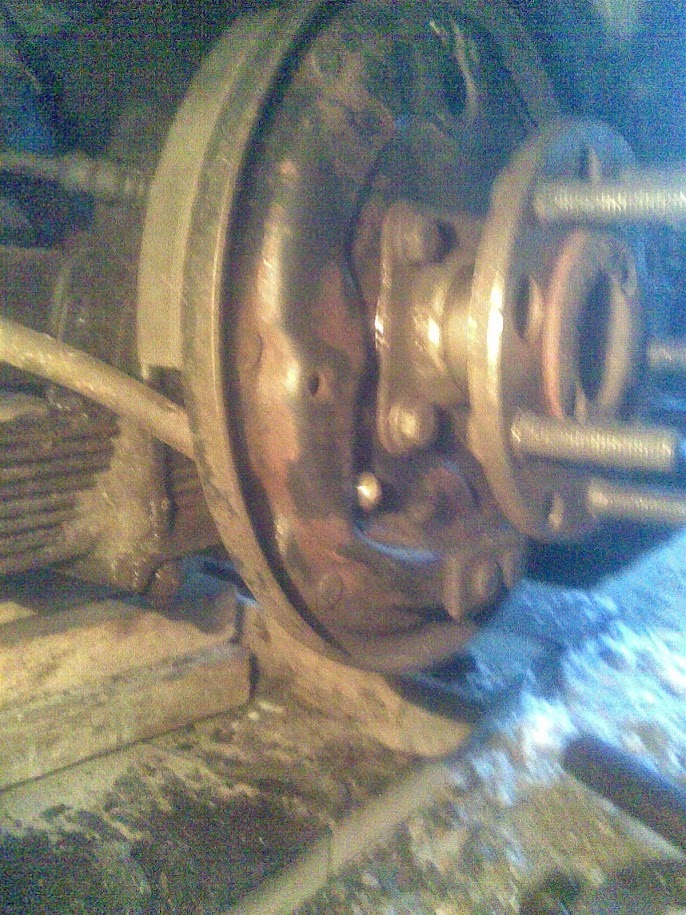

Далі справа техніки:зняв — поставив
>

Бо рідні гальмівні щитки трохи втоплені на піввісь одяг проставкузі старого гальмівного барабана.
Барабан центрується на півосі тільки гвинтами та шпильками.

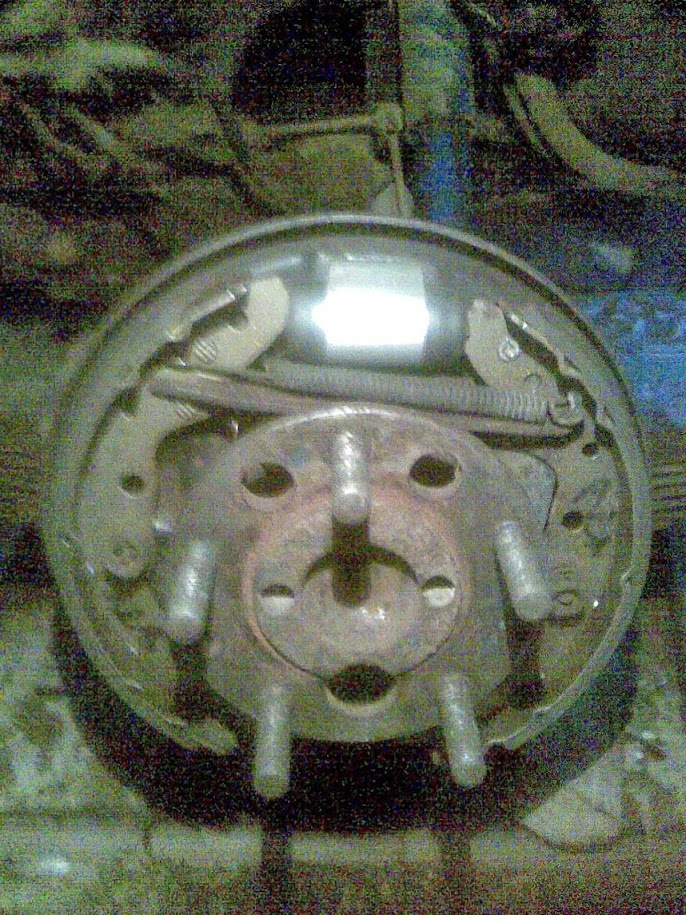

Фото зроблено на мій калькулятор, іншого під рукою не було не тоймомент. Звільнення від вічно поточних і не працюючих рідних РТЦ
2. Якісні гальмівні колодки від не дуже дорогої машини (вАГ В3)
3. ПРАЦЮЮЧИЙ АВТОПІДТЯГНИЙ ручник
4. Зовнішня незмінність конструкції гальм

Недоліки:
1. Нерідні, дорожчі запчастини
2. Можливо знадобиться модулятор на задню вісь (поки проблем узимкуне було). Пройшло півроку і з упевненістю можу сказати, що гальмазараз мене повністю влаштовують. І більше лізти в них не збираюся.Ось номери деталей ВАГ:1. Барабан гальмівний АТЕ 580135(24, 3727-0135.2) - 2 шт
2. Трос ручника АТЕ 480018 (24, 0220-0018.1) -2 шт
3. Колодки гальмівні АТЕ 650268 (03.0137-0268.2) – 1 комплект
4. Комплект задніх підшипників FAG 713610230 – 2 комплекти
5. Позиція 17 - пружина VAG 171609715 - 2шт
6. Позиція 16 - розпірний клин VAG 171609705 - 2шт
7.Позиція 20 - пружина VAG 171609717 - 2шт
8. Позиція 19 - пружина ліва VAG 171609711A - 1шт, права VAG357609712А - 1 шт
9. Позиція 13 – штифт VAG 6N0609579 – 4 шт
10. Позиція 14 - пружина VAG 171609583А - 4 шт
11. Позиція 15 - тарілка пружини VAG 171609709 - 4 шт
12. Позиція 18 – пружина VAG 357609707A – 2 шт
13. Позиція 21 - розпірна планка ліва VAG 357609819 - 1 шт і праваVAG 357609820 - 1 шт
14. Позиція 23 - кронштейн троса ручного гальма VAG 1Н0609745 - 2шт
15. Позиція 2 – заглушка гальмівного щитка VAG 171609163 – 2шт.
16. Штуцера для прокачування VAG 113611475 - 2шт
