Всім привіт. Продовжується моя епопея з круїз контролем. Можекомусь знадобиться.

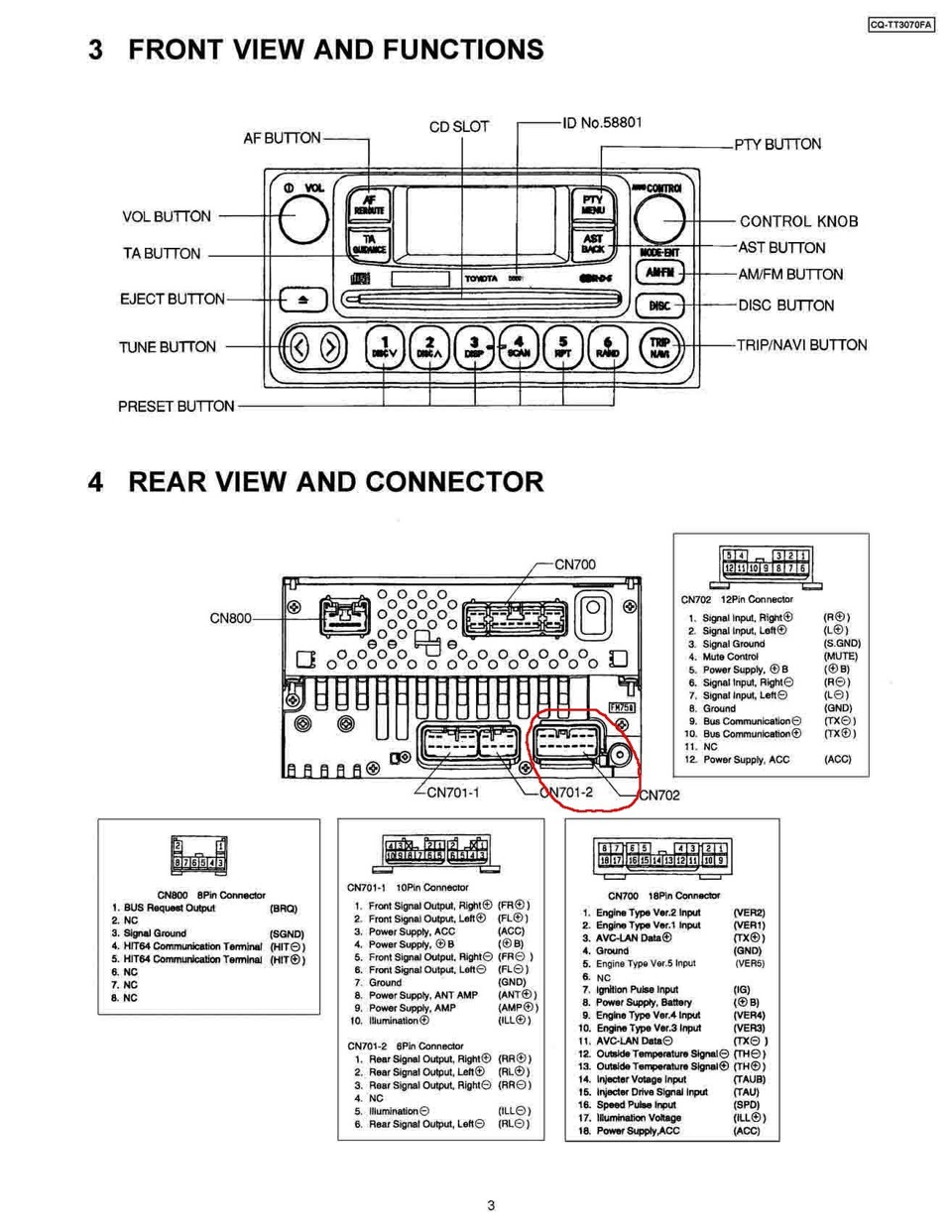

Сьогодні Ще раз тестером все проміряв. Це схемі, на червонепозначення не звертайте увагу. Схема магнітоли RAV4

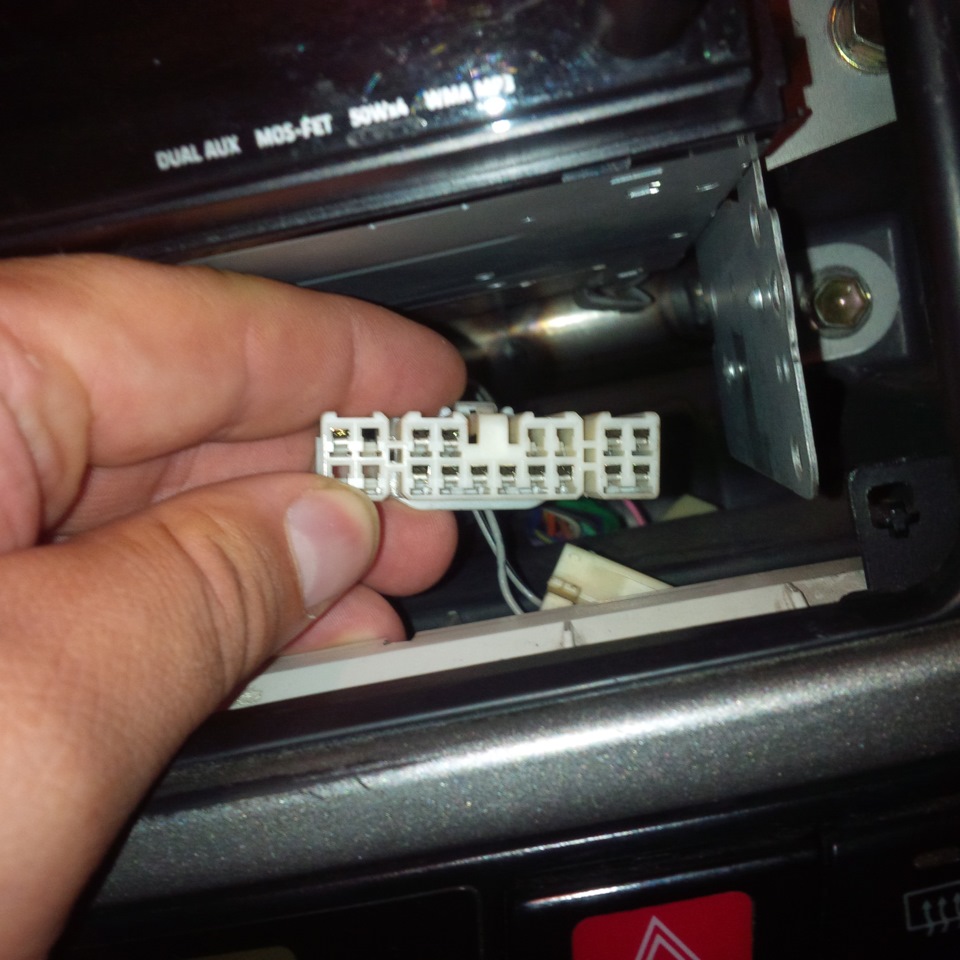

> Виявляється він дзеркальний, якщо дивитися на схему -протупив.Міряв перший раз один до одного )))) Вдруге нормально.

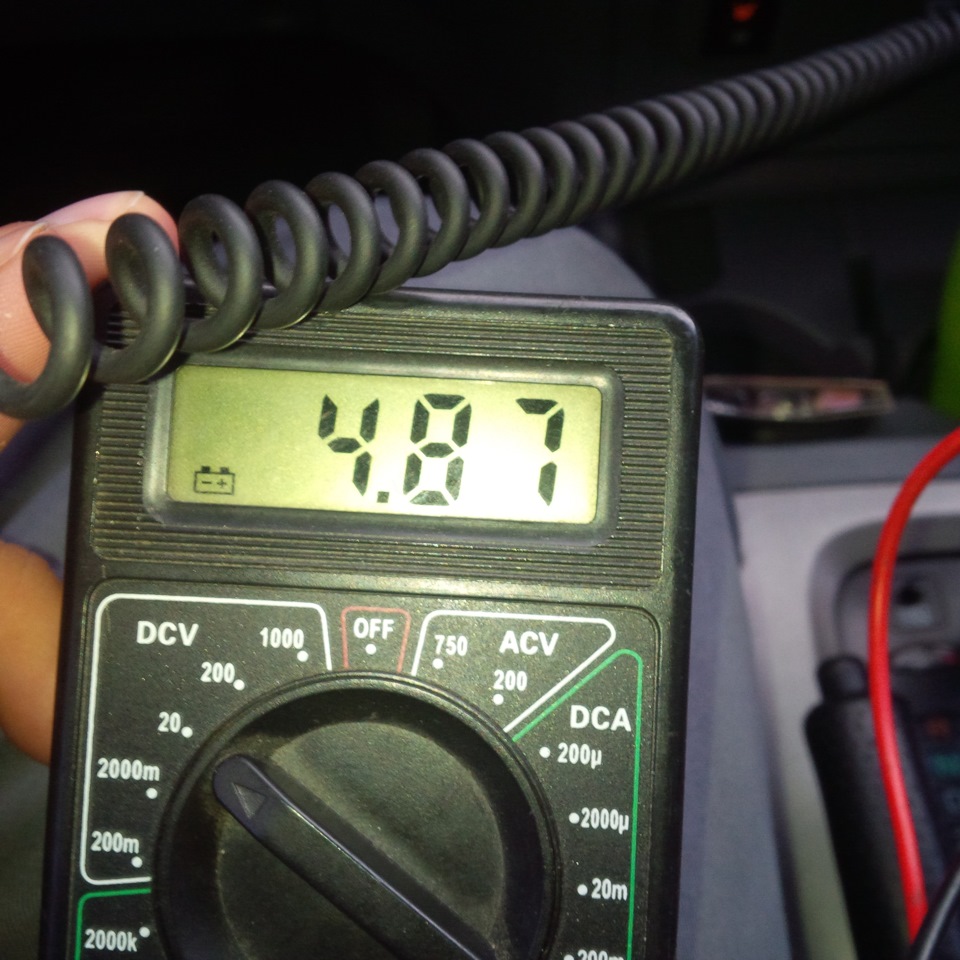

Датчик швидкості при першому запуску авто показує напругу від 4, 5до 5, 5 в Щоразу по-різному На холостих Під час руху ситуаціязмінюється дивимося відео

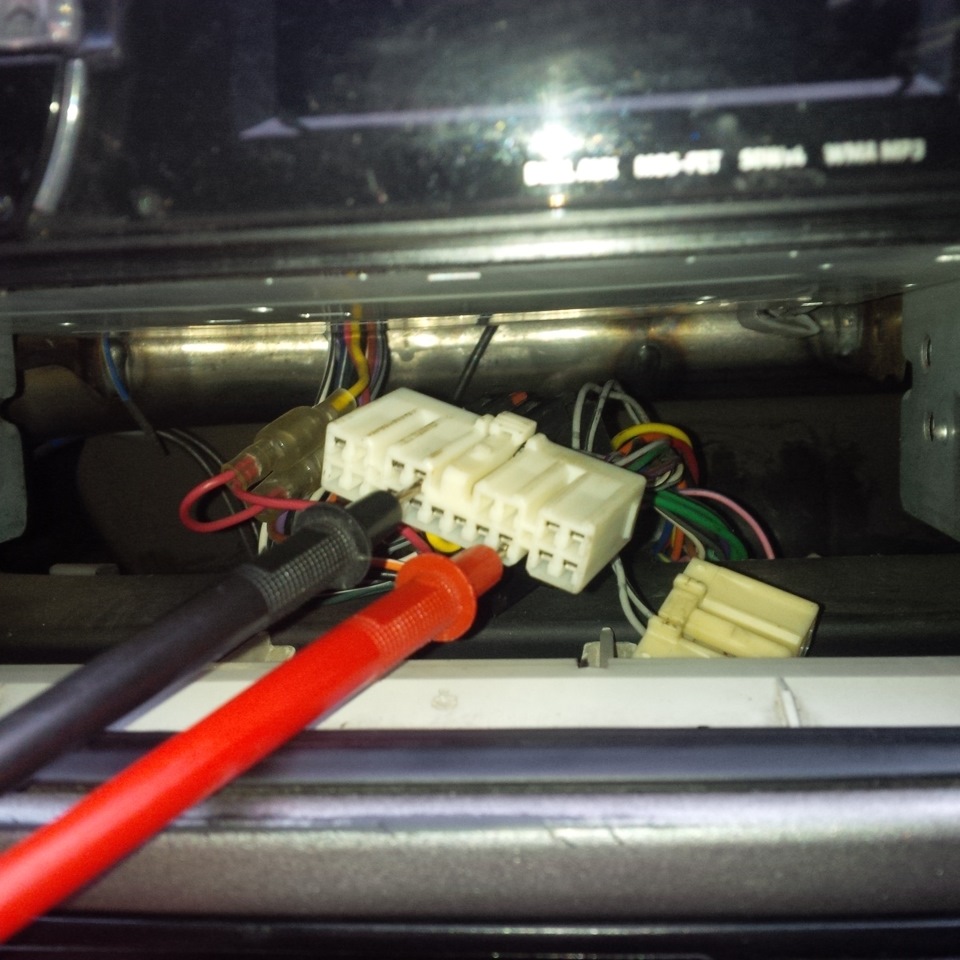

Підключав сюди
Виходить за схемою контакт 16 Speed Pulse input(SPD) це + тестера
< b> — тестера на контакт 4 GROUND (GND)
Так само заміряв напругу бортової мережі, при різнихнавантаженнях:включено все (магнітола, обігрів, кондей, світло), просто кондей і тд.

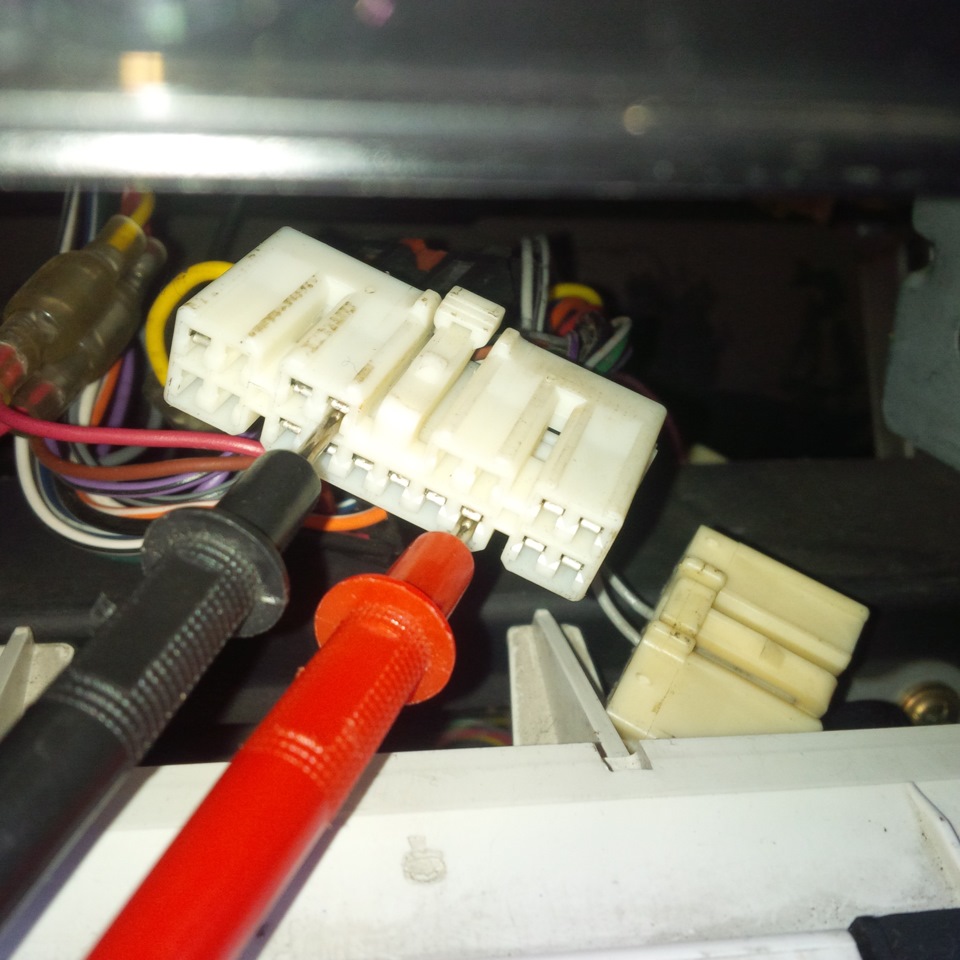

Мінус там же залишив + узяв з контакту 18 Power Supply, ACC(ACC)
До речі я знайшов людину, яка зробила плату. Скоро приїдепроводитимемо випробування. Далі буде.






Коментарі10
Круїз-контроль у наших машинах є за замовчуванням, залишається докупити важіль на рульову колонку і проводок для його підключення, в деяких випадках можливо потрібно буде замінити равлик.Важіль управління з проводкою можна купити за 1200-1500 рублів....
Це ви батенька говорите за авто у яких електронна педаль газу, а у мене трос. Тут все інакше.
У мене попередньому RAV4'іке був тросик і круїз-контроль, батенька. Тросік доходить до крокового двигуна під капотом, а далі на заслінку. Ось за рахунок цього двигуна круїз-контроль керує заслінкою з тросиком.
У вас стояв круїз із заводу. У мене цих всіх пристроїв немає((((. І купити на розбиранні їх теж немає. А замовляти за каталогом 2000$ виходить. Я навіть знаю номери за каталогом що потрібно, але на жаль дуже дорого) .От тому я і вирішив колгоспити круїз.
Ясно!
а що потрібно для штатного круїз-контролю? може, на розбірках пошукати?
У нас на розбірках немає такого!
можна у нас пошукати)
Speed Pulse input (SPD) - це ж дослівно 'вхід імпульсів швидкості'. На цьому виведенні імпульси з датчика швидкості присутні, а не змінна напруга.
Це я вже зрозумів. Мені електрик розтлумачив. Інфи то в інеті практично немає по всіх нюансах.
