Підсвічування кнопок або 7 кіл пекла ч.2 майже фінал.

Всім дякую за підтримку, поради. Давайте повернемося до нашихкнопок. Проблема в тому що при натисканні на кнопку відбувається їївключення, але мене бентежила відсутність індикації. Як писав упості вище потрапив на авторинок купив діоди, тому що буввпевнений, що проблема з лампами, і в п'ятницю після роботи поліз укнопки, вибір упав на кнопку аварійки, пустивши її "під ніж"зрозумів що вона начебто і призначена для лампи ( є посадковийотвір), але відсутні контакти.Покрутивши її вечір, зрозумів щосправа приречена на невдачу, кнопка була відкладена.У суботу пішовдо машини ставити її на місце, але почуття якогось незадоволенняоселилося в мені, і пустило паростки.Руки полізли до кнопкигабаритів, і розкривши її, я виявив-встановлену плату з діодом!

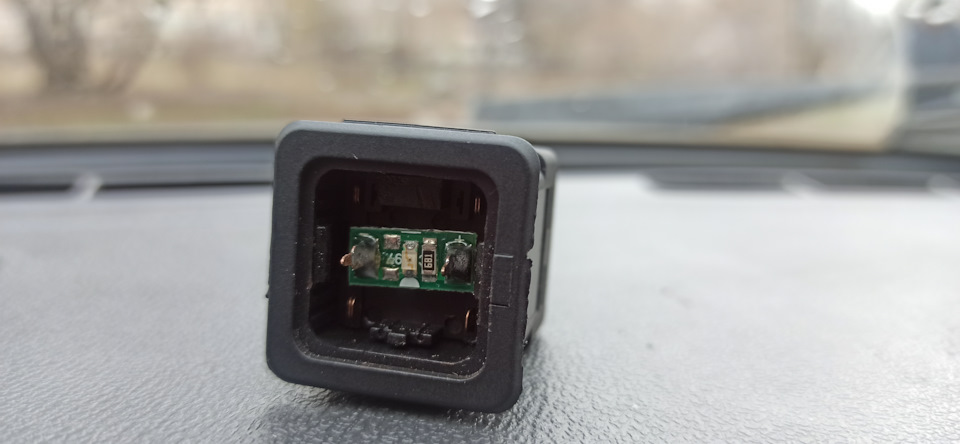

Плата з діодом
схоже (я зовсім не електрик, тому що щось думати з опором у меневиходить на другий план.). Але перед цим руки полізли замультиметром і думаю продзвоню сам світлодіод, і яке моє булоздивування коли світлодіод засвітився приємним зеленим світлом -робимо висновок робочий діод. Тоді виникає логічне питання в чомупроблема? (до цього я був впевнений що бачив що ця кнопкасвітилася, напевно мозку вигідно приймати бажане за дійсне.) і продиво кнопка працює.

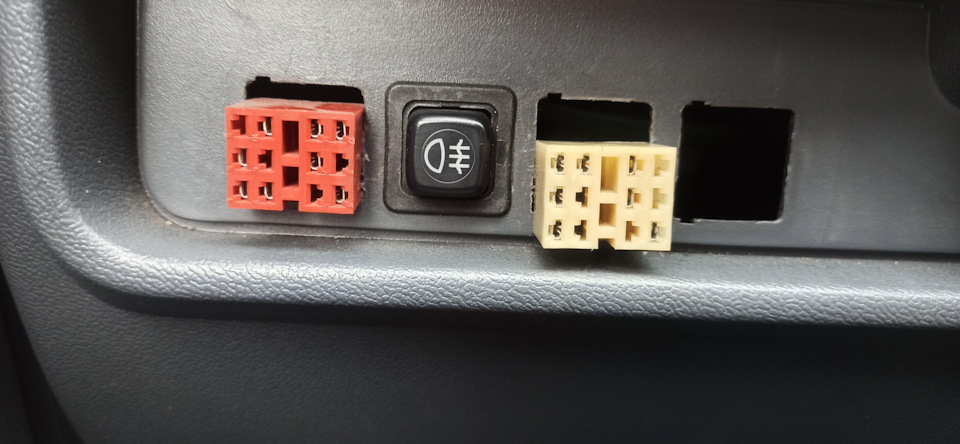

Колодка від габаритів світла, відсутня клема середня зліва

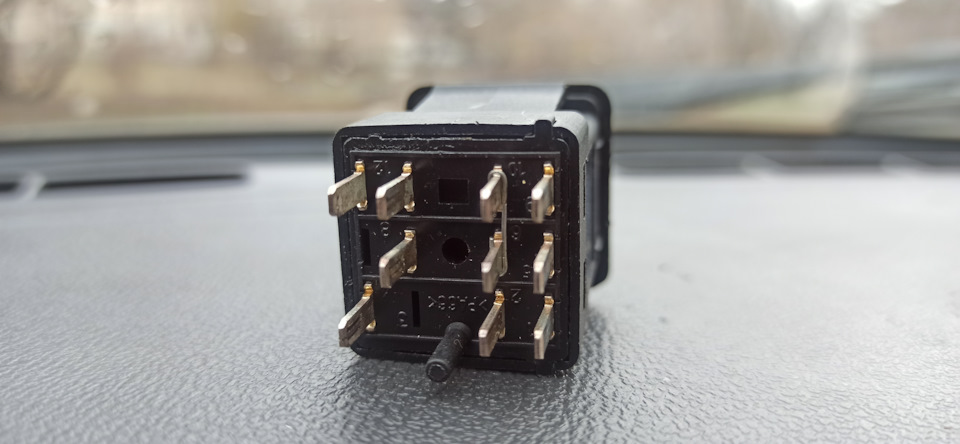

Перемычка
Інший ракурс перемички

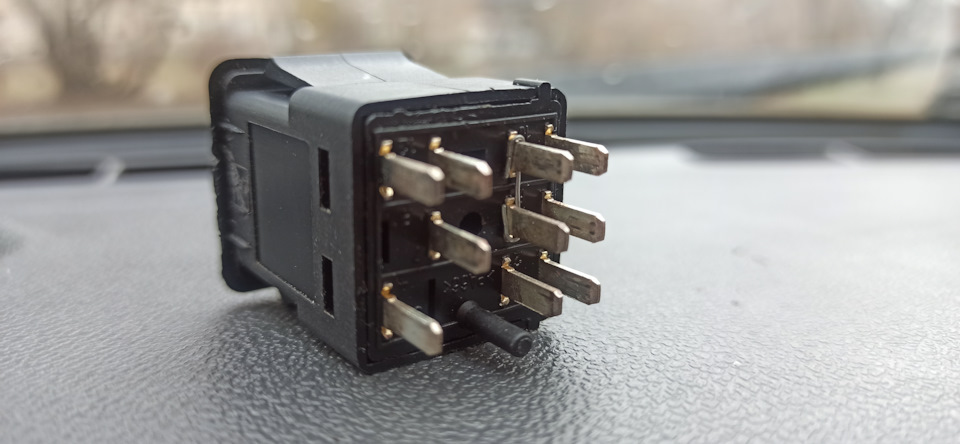

І власне кнопка

> І тут мене понесло ... З'явився спортивний інтерес відновити ікнопку аварійки. Почав продзвонювати колодку аварійки, і врезультаті заплутався геть-чисто. У машині сидіти взагалі неваріант, беру кнопку, діод та йду додому. Починаю шукати в Ютубі, інформації немає, є дещо але не зовсім підходяще, трапилося відео вякому розписують роботу (принцип роботи) кнопок аварійки, а вони щевідповідають за поворотники, залишитися без покажчиків поворотувзагалі не варіант, думаю колгоспити, і якщо не вийде поверну все "назад", починаю з пошуку схем цієї кнопки, знайшов але не фіга незрозуміло. Пішов за мануалом, книгою з експлуатації автомобіля, тамє схема за якою все стає на свої місця, дзвоню кнопку і дивлюся насхему все як за підручником, замикаються контакти ті що і в схемі, і на схемі кнопка зображена з лампою (а у мене кнопка не призначенапід лампу, спочатку описував її), значить заколгоспимо, адже нашіруки не для нудьги. Паяю проводки до діода просовую їх в отвори, які були призначені для контактів, і виготовляю ніжку контакту7 (маси).

проводи від контактів діода
сам діод у посадковому припаяний контакт
Все працює при перевірці мультиметром. Ідемо ставити.
Установка в роз'єм

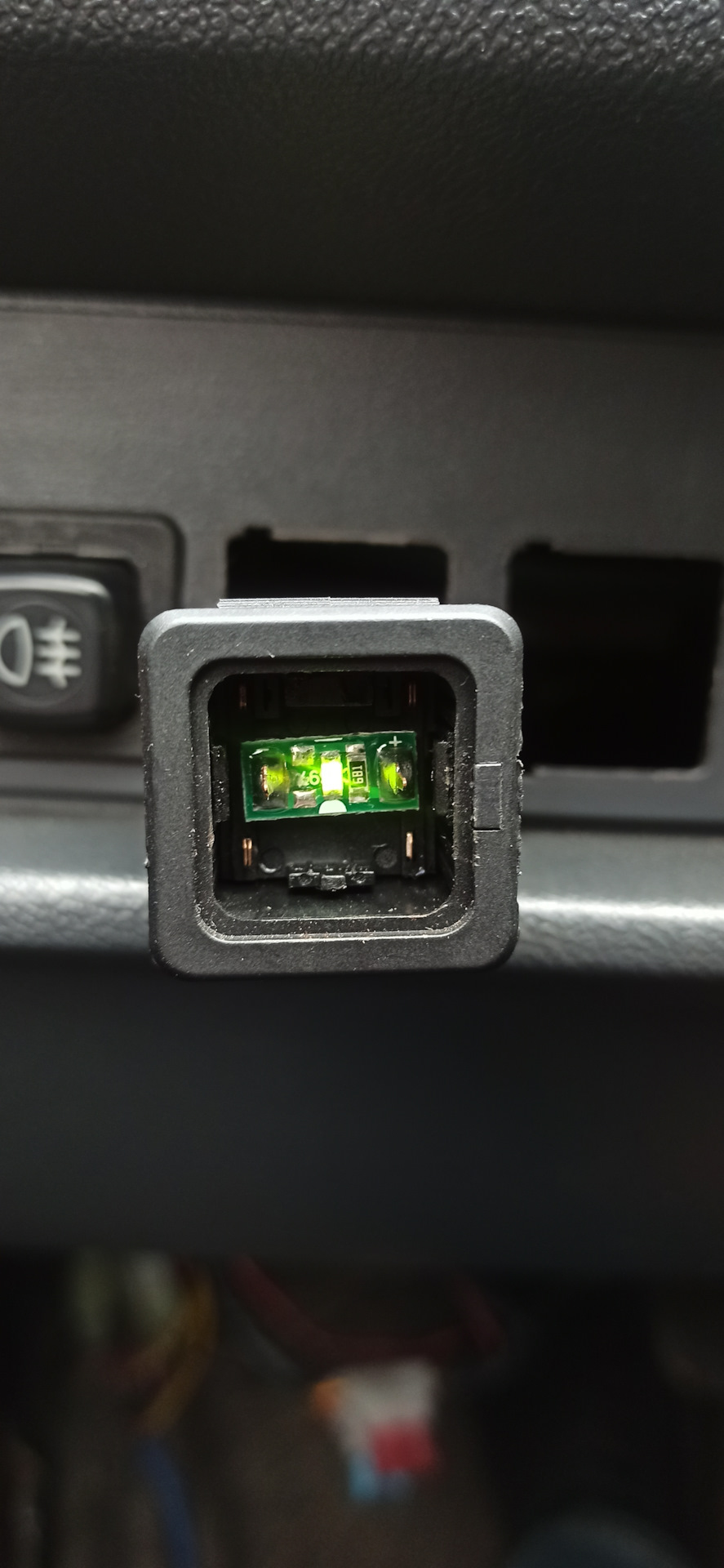

Кнопка світиться при включенні габаритів.

світло кнопки

< br> Якщо перекинути на інший контакт, тоді не світитьсявід габаритів, але світиться (перепрошую за тафтологію) принатисканні. Подивимося як воно краще. Але поки що закриваю цепитання. Залишається підсвітити панель приладів, а то вночі читаємотільки спідометр. Але то буде інша історія. Заодно поміняв і лампув плафоні салону на світлодіодну, світить яскравіше. Але самвимикач працює не коректно.
PS Завтра викладу додаткові фото кнопки аварійки, пишу з телефону, що не хоче провантажувати фотографії. Усім світу!
