Продовжую, початок ось тут :) .

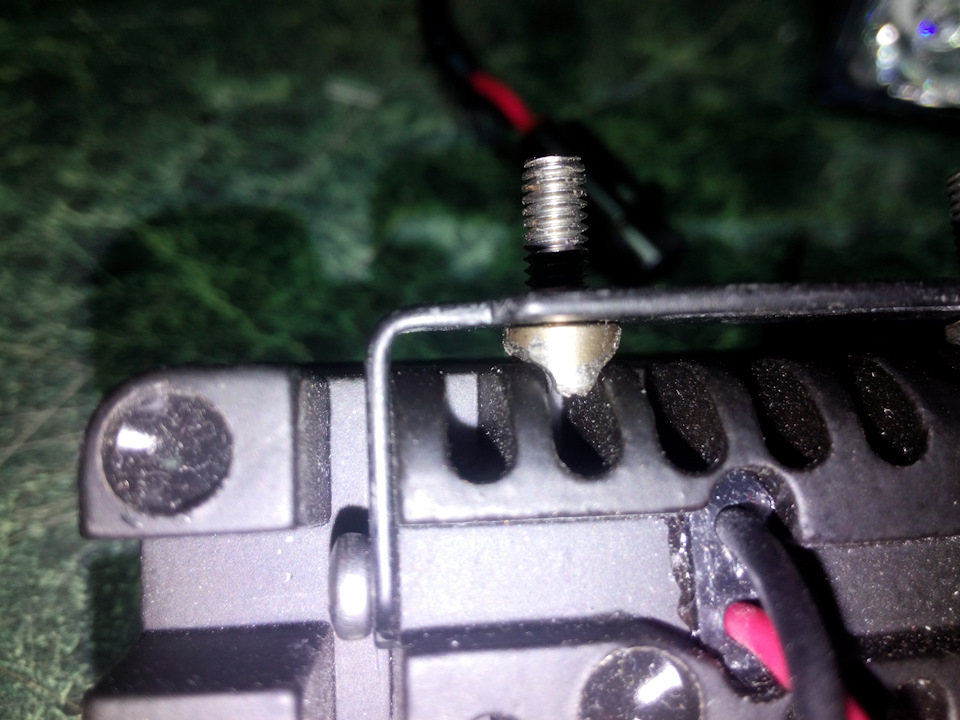

І ось почалися проблеми:гвинти, які Я прикупив для "весілля" скобисвітильника та рамки ПТФ ну ні як не Довелося в експрес режимівключати "тумкалку" Свою. Перше, що спало Мені на думку, як Меніздається, саме те в усіх відношеннях. Середні частини встали в пазирадіатора світильника.
Забув у запарі процес пилки зняти, але повірте — ні чого понадприродне в тому не було. Як і на скільки.
Таким чином "вбиваю двох зайців":гвинти з нержавіючої сталіставлю + відпадає "сЕкас" з кріпленням (вірніше утриманням цихгвинтів у момент затягування) скоби до рамки.

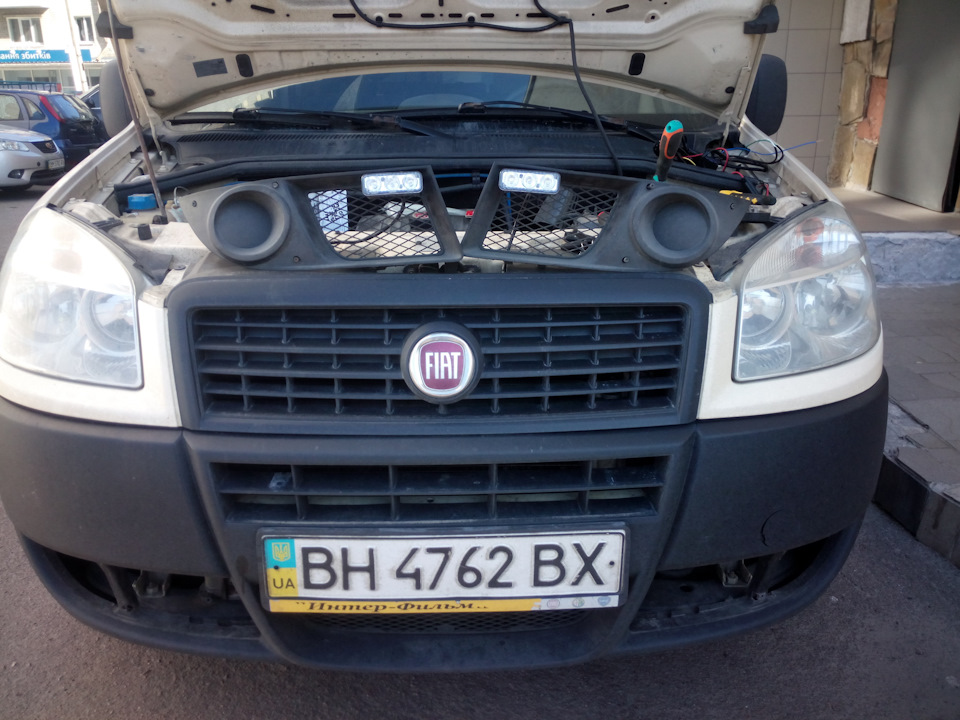

Поки не обтискав все по колу, збігав на примірку до машини іпоправив направлення свічення вручну.Повернувся до столу іпоправивши обидва світильники обережно обтягнув усі місця.

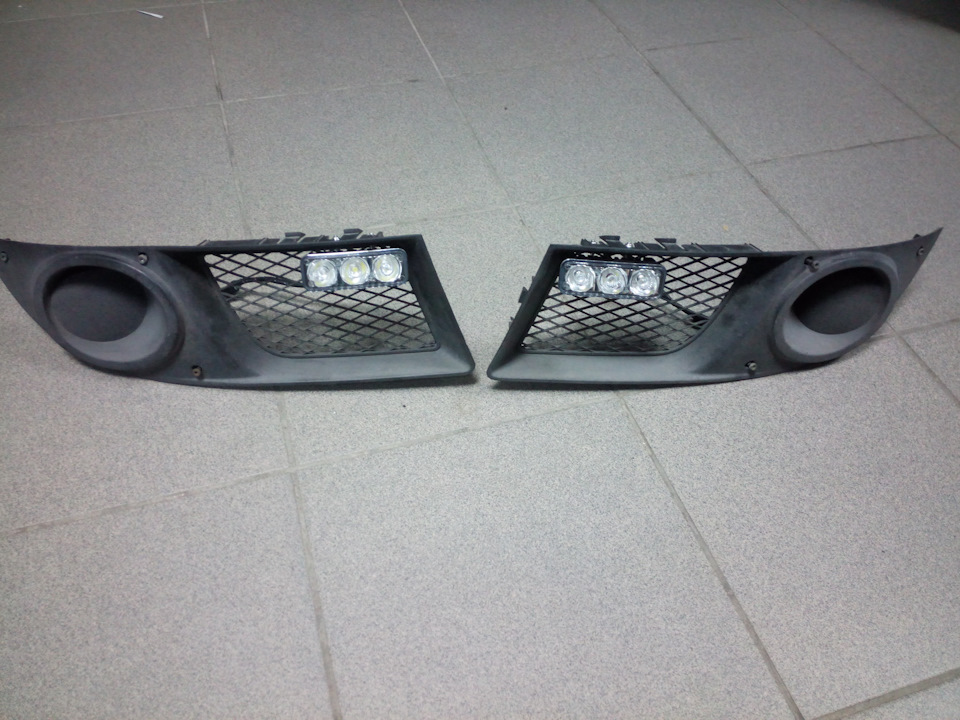

Ось так вийшло все

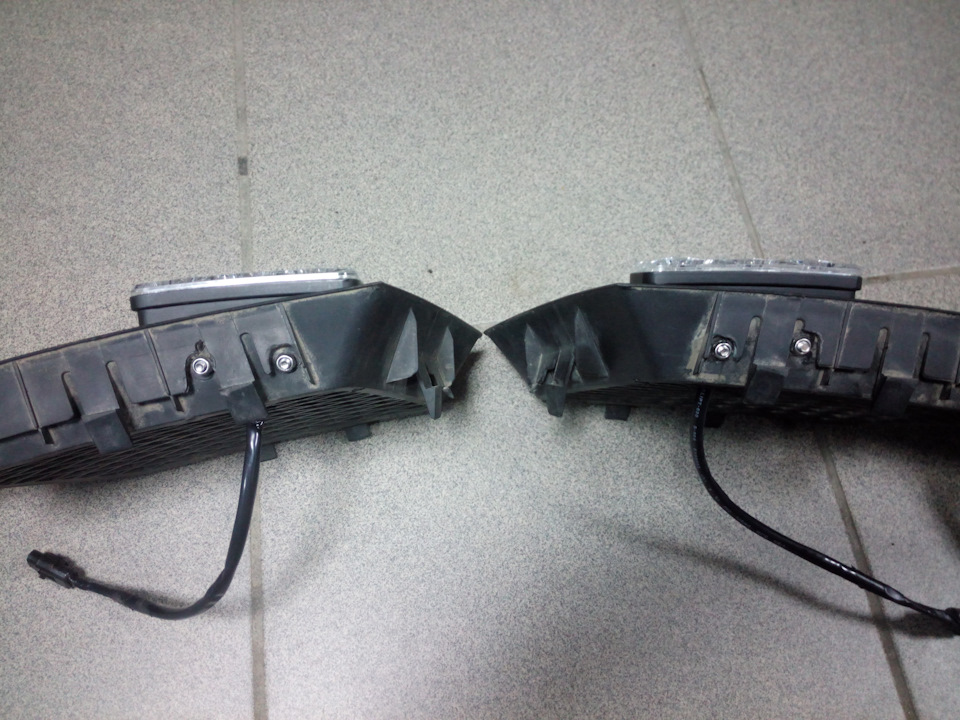

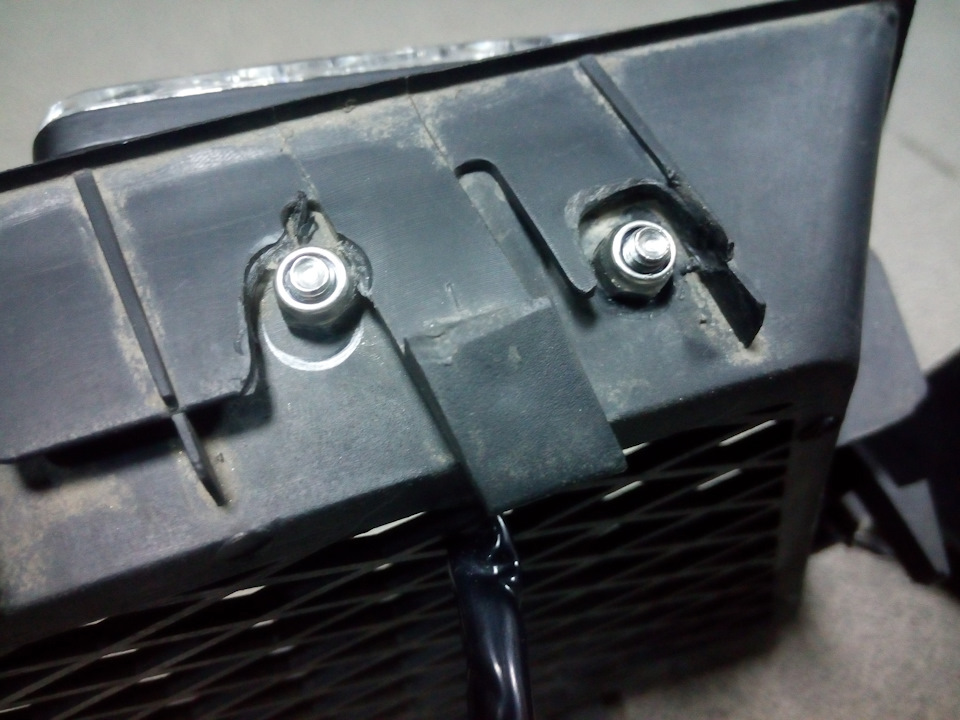

… і з боку кріплення
Розкидаємо проводи блоку управління і доглядаємо місця прокладкипроводки.
А чи вистачить дроти? Так ніби і багато, а от за фактом може і невистачити. Шукаємо проводи для управління блоком. Починаємо пошукіз підкапотного блоку запобіжників. Необхідне управління АСС (банально "від запалювання"). Вибір упав на запобіжник F11 "паливний насос"
Підкапотний блок запобіжників.
Ось так банально підсіли на АСС
Далі починаємо шукати дроти управління "поворотика" та "габариту" (режим пригасання ДХВ). Для цього знімаємо 10-ти піновий роз'єм зфари (ох і намучився Я зі зніманням - хвилин 40 (! ) "убив", ну що бне зламати ні що). Продзвонюємо дроти і знаходимо потрібні.
Рознімання лівої фари
Проводи, потрібні для керування блоком
Робимо врізання до них та ізолюємо скрутки та проводку.
Переходимо до правої фари. Те ж маніпуляції. Провід від фарикороткий (ну як по-Мені) і для полегшення пошуку дроту наповоротник і врізання до нього Я на якийсь час демонтував патрубокпідведення повітря до повітряного фільтра.
Патрубок на якийсь час демонтований
Знаходимо потрібний провід і робимо врізку.
Ось ця клема… і ось цей провід.
Перевіряємо — все працює.
Розбавили кислий вигляд.
Ну і показання одометра на момент підключення.
Показання за традицією.
>
Усім удачі та добра!
PS:26/04/2017 виявив ще одну функцію блоку управління ДХО — привключенні заднього ходу також пригасають, як і при габаритах.
Дрібниця, а прикольно!
