Далі після ВР проводів захотілося підвищити якість іскри. Вибірочевидний-бсз.

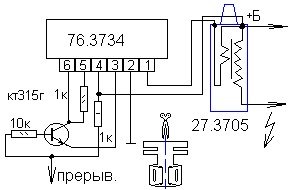

Вирішив залишити рідний трамблер, не переробляючи його вбезконтактний. Хоча в нього легко встає ДХ і шторка від 2108. Алевосьмий трамблер я не знайшов, тому вирішив робити схему яка бподружила контакти і комутатор.Принцип той самий, тільки там ДХ зішторкою, а тут контакт.Тема не нова, в інтернеті схем валом, використовується як і на авто, так і на мото техніці. Схема
Взяв транзистор по потужніше, знайшов у комп'ютерному БПc4242-400V, 5А тримає.
Зібрав навісним монтажем прямо на проводах до комутатора, дляперевірки.

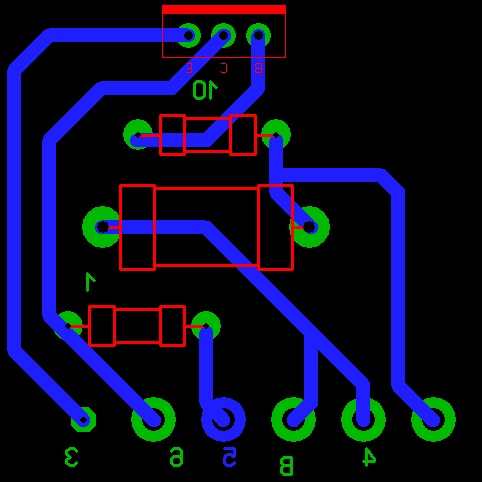

За цим витруїв плату
І взяв старий не робочий блок ЕПХХ як корпус, усередині заливсиліконом і встановив.
p>
Котушка 2108 -27.3705, комутатор 0529.3734.
