Придбав рідні електро дзеркала, давно хотів їх поставити, АЛЕрідний джойстик мені не подобатися, сподобався калино джойстик .тепер сиджу ламаю голову як правильно подружити дві різні схеми.Вийшло тільки підключити регулювання ліво-право.

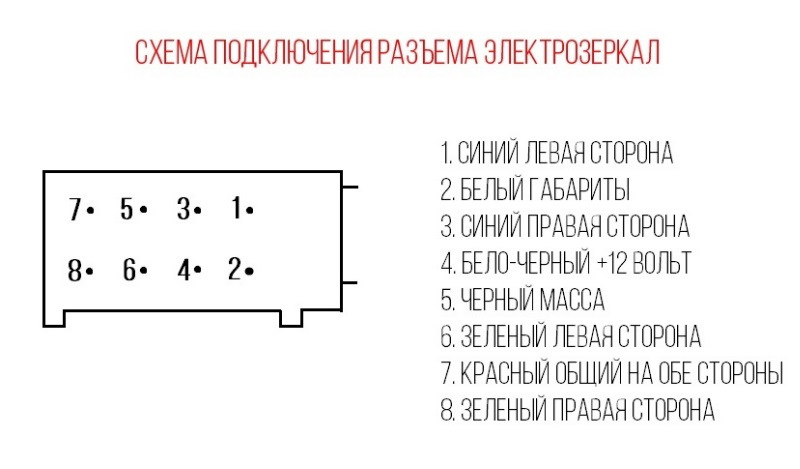

Допоможіть хто знає як правильно підключити) Заводська схема.дзеркал (8 пінова):1 - на клапан + (білий провід) 2 - на моторчик - (чорний провід) ліва сторона 3 - (на масу) - до нього коричневийпровід від дзеркала 4 - порожній 5 - на моторчик + (синій провід) 6- від замку запалювання + 7 - підсвічування + 8 - на моторчик - (чорний провід) права сторона Розпинування дзеркала:(3 пінова)коричневий - маса чорний - мінус від кнопки на мотор синій - плюсвід кнопки на мотор (2 пінова) ) білий - плюс на електро клапанбілий із зеленою смугою - плюс на обігрів (підключається на кнопкуобігріву заднього скла)

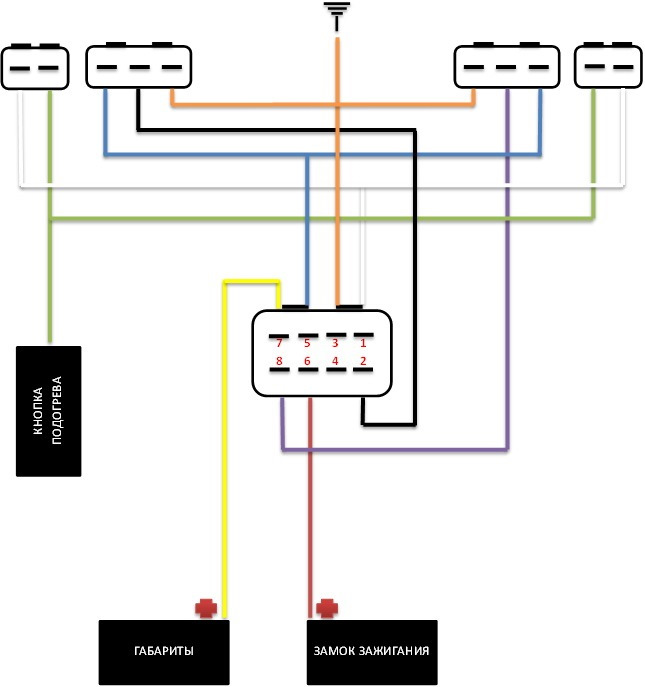

схема підключення калино джойстика

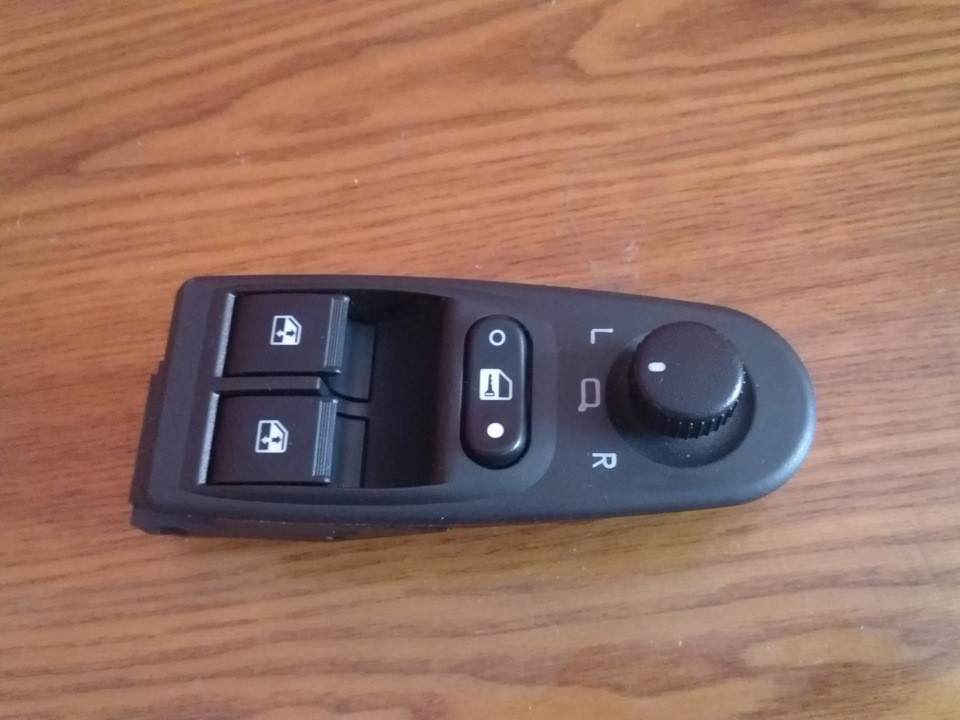

сам джойстик, все працює окрім дзеркал(
Коментарі14
у вас вдалося подружити джойстик?у мене вдалося
Без додаткових кнопок ні як
Не хочу колгоспити додаткову кнопку) Можна вирішити цю проблему за допомогою додаткових реле)
Дерзай
Тарас собі робив. Запитай у нього nepster-forever
я так розумію рішення поки немає?
У процесі)
Я ось так вийшов зі становища
Варіант відмінний, але мені вже пізно, я вже врізав)
Блок управління VAG більший за блок ВАЗ.
www.vw-bus.ru/forum/viewt…330&t=104207&hilit=Калина
На vw-bus який через точку ру хтось нещодавно впроваджував
Постежу за темою.
Я скажу свою думку, У мене в стоку ел.зер.і не пахло))Я поставив ел.дзеркала з віто 639, а джойстик з пасата б5, у схемах дюпель))але ні вирішує всі схеми і вперед методом тику все вийшло)))так що Гугл на допомогу
