Прошу допомоги з роз'ємів
Всім привіт ще раз! прошу допомоги з розпинування роз'ємівгодинників в Т200 і Т255 і роз'єм блоку управління пічкою (роз'ємуправління кнопок кондиціонера обдування всередині і обігрівузаднього скла) так само т 200 і т255 Заздалегідь вдячний.
ПиСи фото годинників вже скидати не буду, а ось блок управліннявикладу для наочності

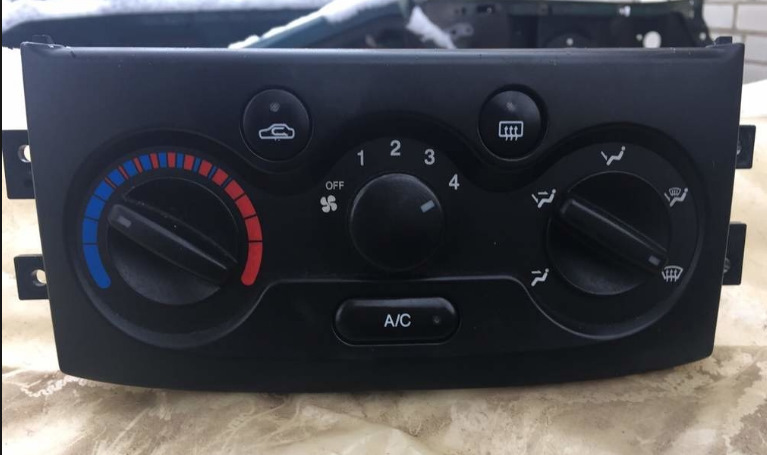

новий блок т250-255

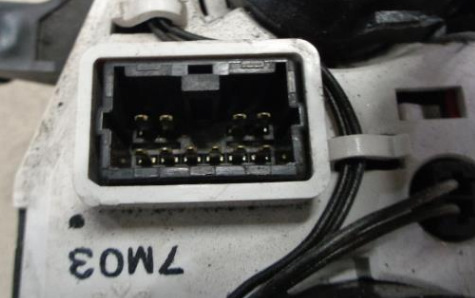

його роз'єм

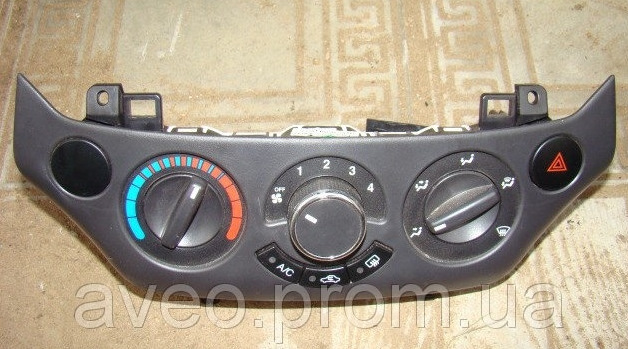

старий блок т200
роз'єм т200
Коментарі13
сьогодні завтра поставлю проводку без панелі підключу перевірю затягну відсутні і все збирати до НГ хочу встигнути, шкода що шахта не прийшла на мафон ;) а так все є
По той бік колодка кріпиться. На платах є всі підписи. Розбери їх обидва
ооооо дякую величезне напевно і годинник так само розберу гляну може житрі корейці теж щось написали
По ходу всі норми тільки самі колодки різні. Залишилося годинник
І ніби дзеркально. Ну на перший погляд. Там треба перед очима 2 картинки щоб порівняти
З годинником трохи туго тільки на нових є написи ще б знати які що позначають
Асс іллюсінауію та масу продзвонити зможеш на старих. Прям у кододці. А решта методом виключення хіба що
В+ напевно безпосередньо від акб. Від слова батарея.
Ig+ хз. Може щось типу плюс від вставленого ключа. Подзвони мультиметром.
вже все підключив та все правильно В+ батарея ІЛЛ це підсвічування при включенні габаритів пригасання годинника йде, крім того IG+, потім у мене залишилися ще 3 дроти від старого годинника, один на імобілайзер лампочка, другий аварійка лампочка ( ну ...
На приладці немає окремого індикатора аварійки. Моргає обидва поворотники (стрілки) при включенні кнопки. Заведи його на кнопку на підсвічування))) бомбани 2 лампи туди))) моргатиме при включенні)))
а з приладки залишилися 2 дроти виходиВ6 (фіолетово-білий) - сигнал швидкості для нагадування про ременьВ3 (блакитний) - вихід тахометра для модуля подушека так все підключено
А подушки без нього не працюватимуть швидше за все. Їм треба знати коли стріляти. На маленькій швидкості вони не стрілятимуть. На великій стрільнуть при ДТП. Порівняй схеми.
