Лікуємо зависання шторки в лінзах G3

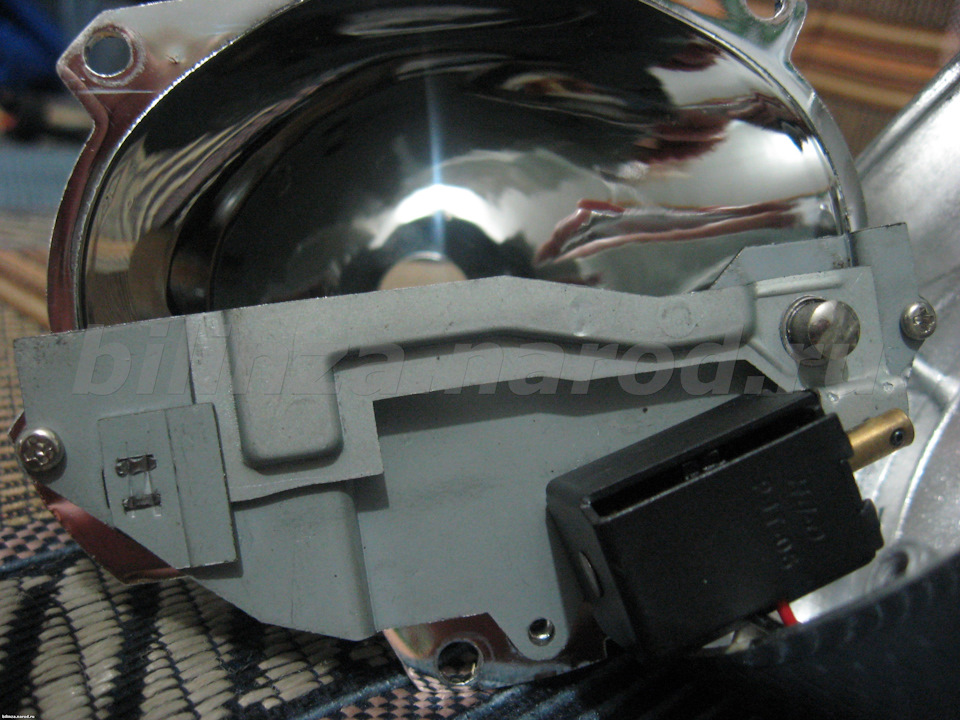

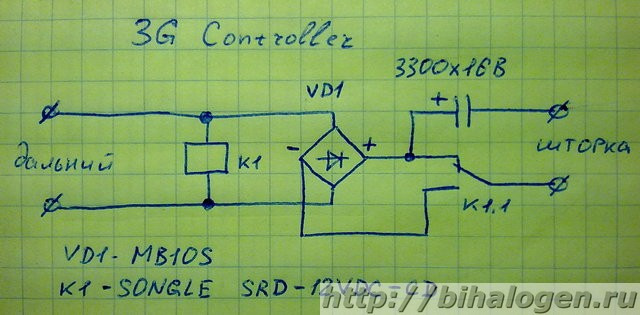

Після півроку експлуатації білінз почала зависати права фара врежимі далекого світла. Перемикання ближній/далекий допомагало, алепроблема повторювалася. Через час почала «підвисати» і ліва фара, що дуже напружувало не тільки зустрічку, але і мене так як помічаєшне відразу і смикання перемикача світла – не дуже приємне заняття.Підключивши шторку безпосередньо до АКБ, переконався, що вонапрацює справно.Зміною полярності двох дротів шторки, що йдуть досоленоїда, йде перемикання між ближнім і далеким світлом. Одинкомплект біксенону Заміна контролера на новий не дала нормальнихрезультатів - шторка в лінзі спрацьовувала через раз.В інтернетібула знайдена частина схеми управління шторкою, вирішив повторитиїї на доступних елементах.
Як виявилося все просто і мінімізовано до краю - конденсатор вмомент включення створює опір в ланцюгу, давши спрацювати соленоїдушторки і зарядившись розмикає ланцюг. Після відключення контактреле відключає соленоїд шторки від ланцюга і замикає на зарядженийконденсатор, який у свою чергу дає на соленоїд імпульс зворотноїполярності, рухаючи його у зворотному напрямку.

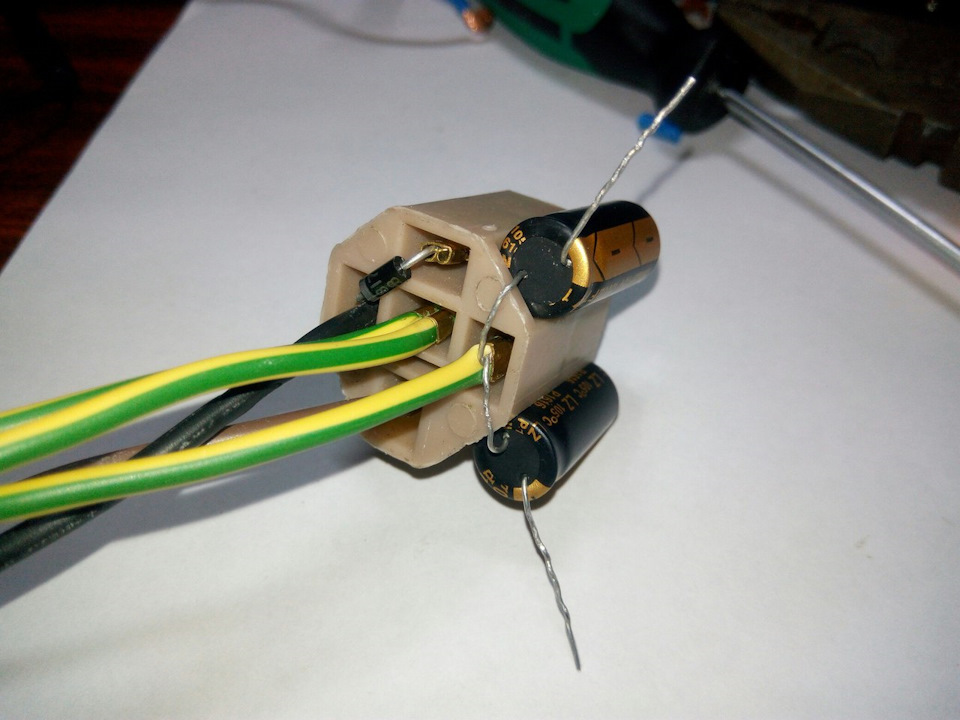

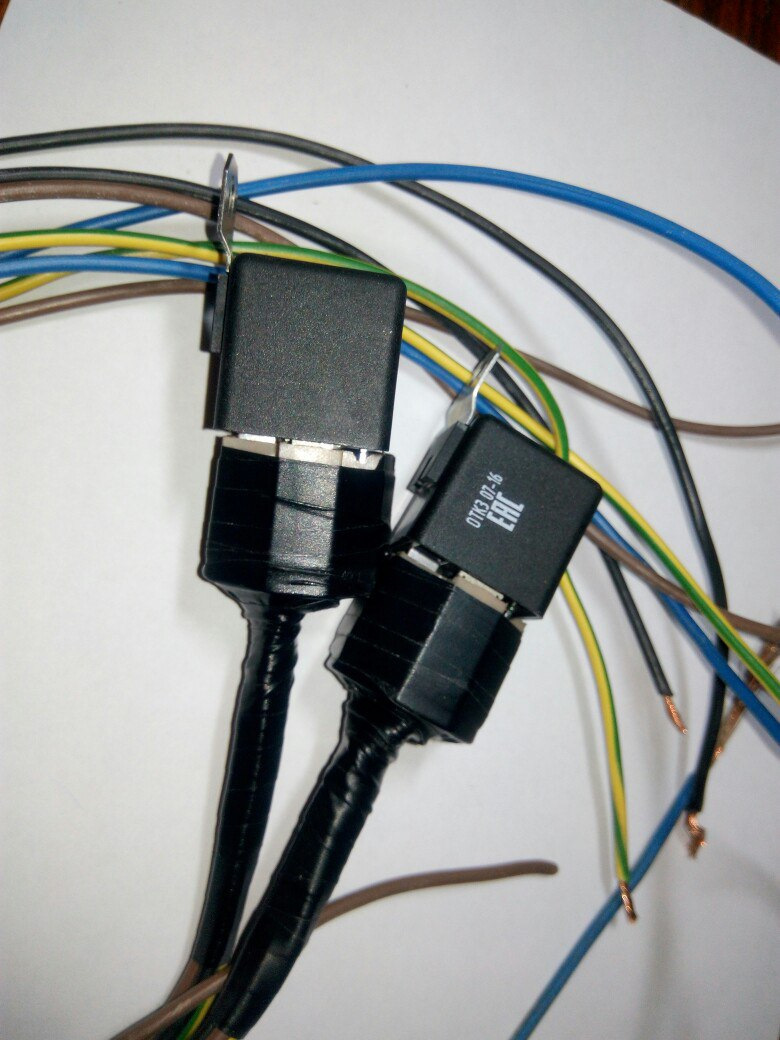

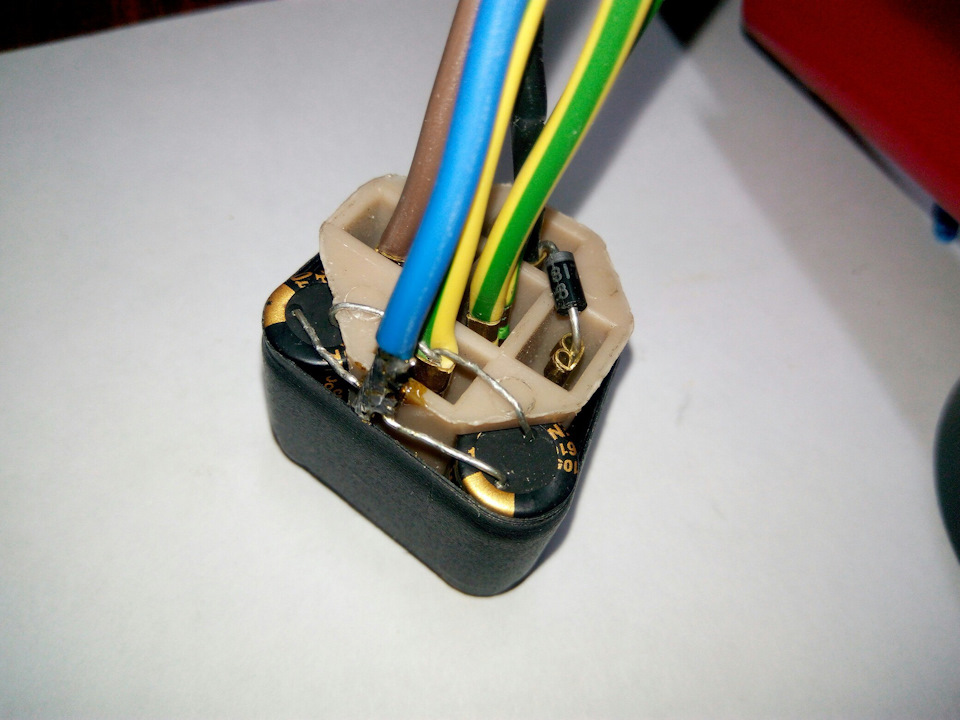

В якості реле було використано стандартне 5 контактне реле, якнайбільш доступне. Конденсатор був обраний складовою з двох 1500мкФх 16В LowESR, для зручності розміщення і хорошого струмовогоімпульсу. Діодний міст був замінений на діод Шоттки 1N5817, перебував без нього, але конденсатор утримував обмотку реле іперемикання не працювало. Усі 3 деталі закріпив на колодці реле.Перевірка показала відмінний результат – жодної осічки, щотішить.
