Після вимушеної перерви, пов'язаної з покупкою нової машини, продовжуємо збирати двигун.
Взагалі, роботи з мотором почалися ще в червні, так що скоро вжепівроку відзначатимемо ))).
Що було зроблено:
до перерви була зібрана нижня частина мотора, поршнева, встановлений піддон.

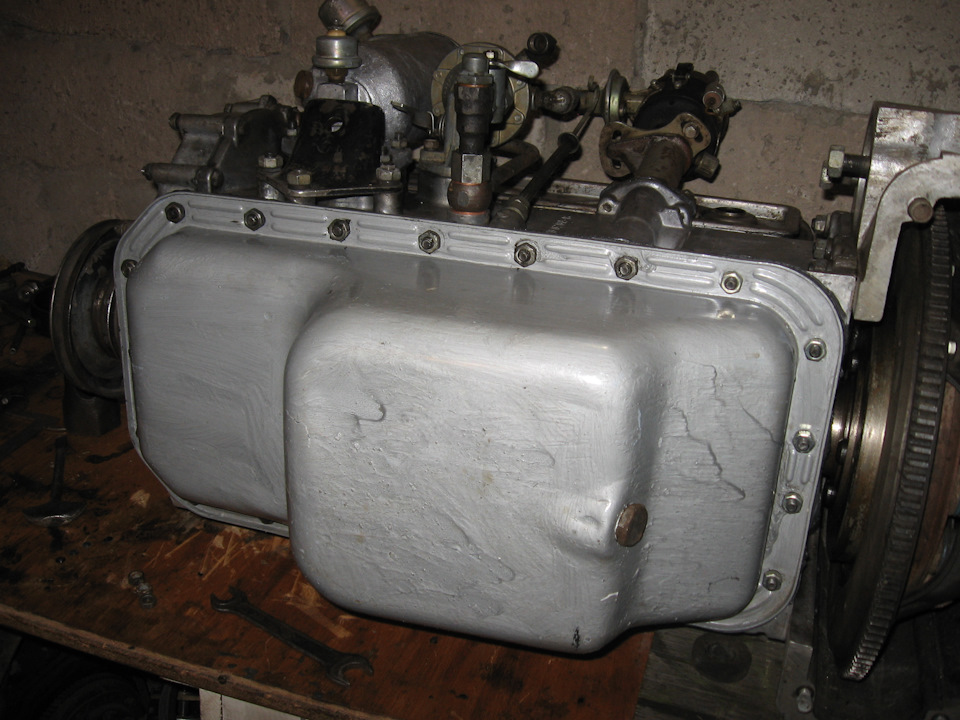

пацієнт)
Встало питання з ГБЦ Стара голова виявилася не рідною, бо мотор 24Д, а оан по висоті під 76 бензин.
Крім цього, вона ще й вимагала робіт з вирівнювання нижньоїплощини, та й взагалі була дуже втомлена.

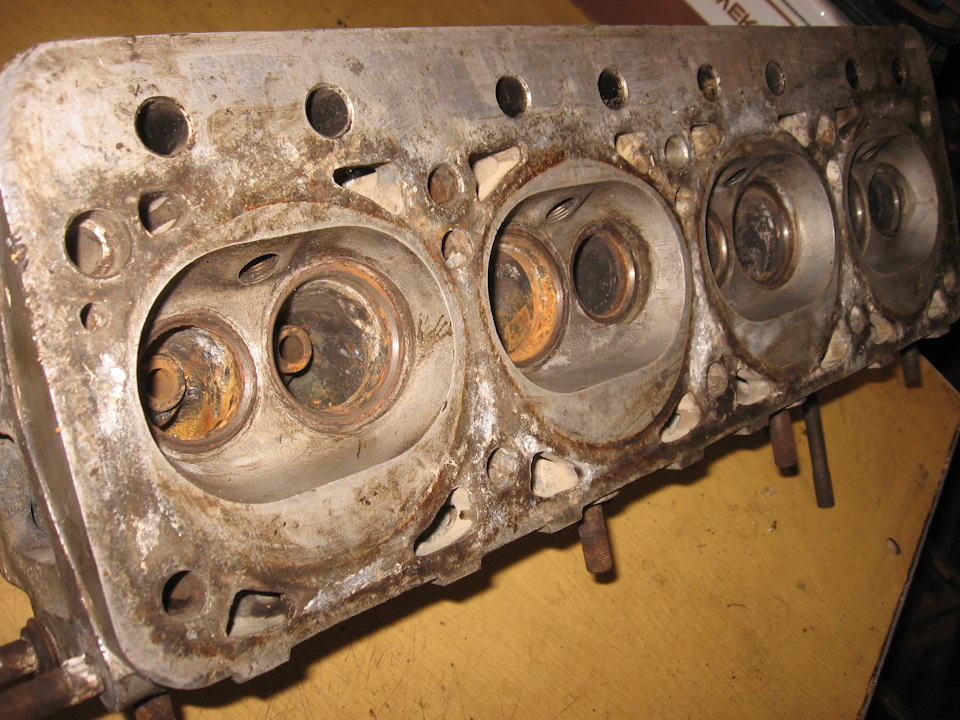

стара ГБЦ
Разом з машиною мені віддали продали за 500 грн нову ГБЦ, якатеж, як виявилося, від мотора 2401.
Вирішив ставити нову, прибравши з неї зайву висоту.Заодно, поставивнові клапани.

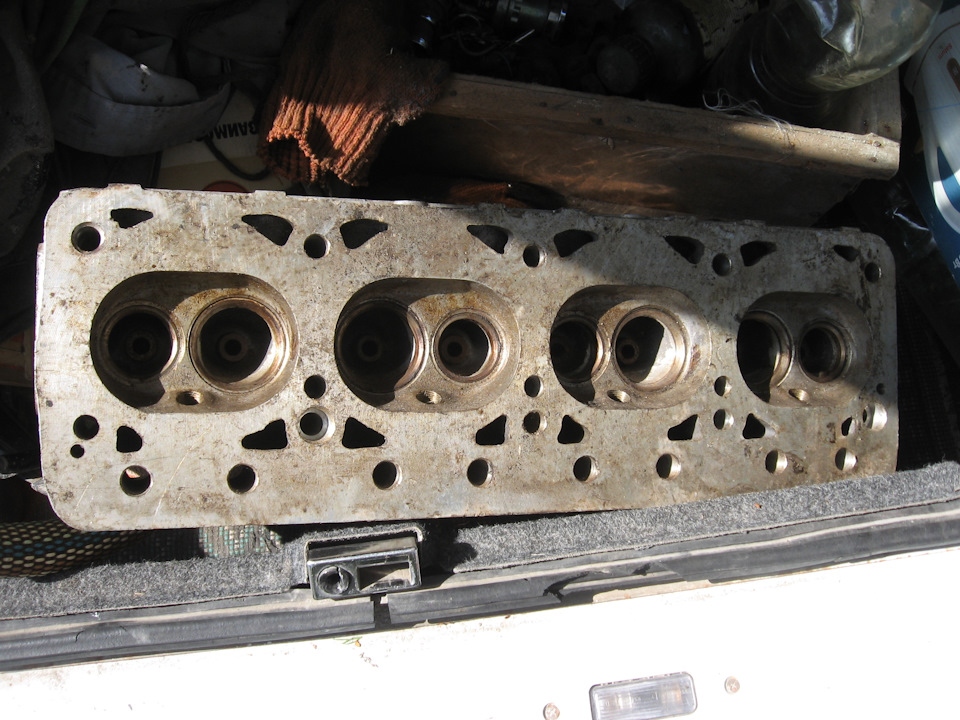

до фрезерування

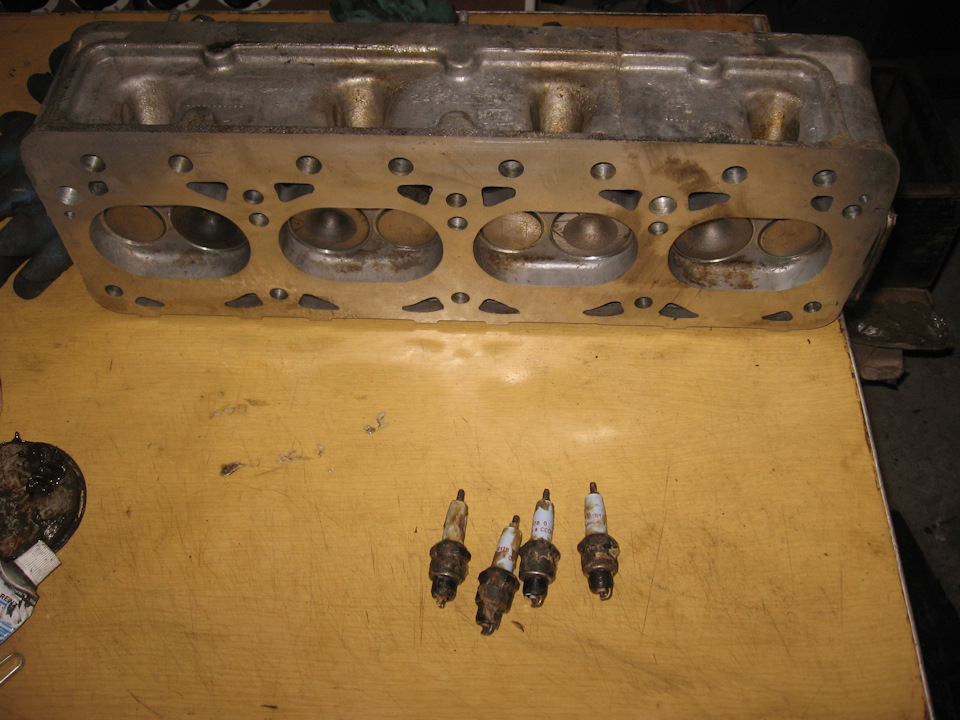

після фрезерування
Свічки знайшов А17В, виробництва СРСР.

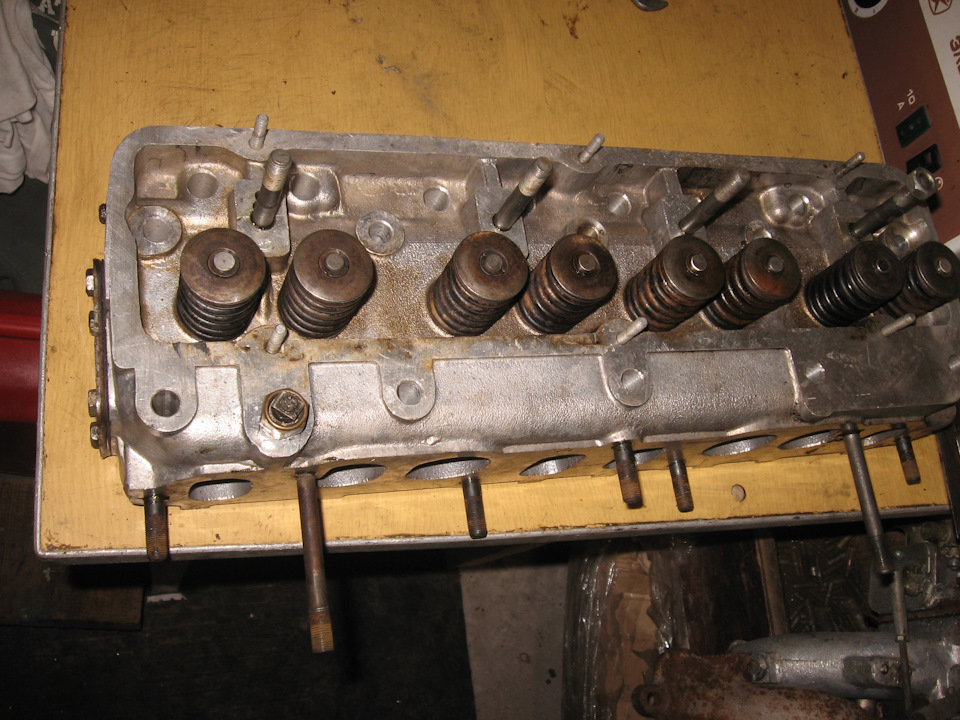

у зборі з клапанами
Помпу поки ставлю пізнього зразка, без електромагнітної муфти (підранню помпу потрібен радіатор з отвором під датчик включеннявентилятора ). Розібрав, відмив, пофарбував корпус.
комплект для складання
Нові крильчатки та задня кришка.
Зібрав і встановив на двигун.
/>
Зовсім скоро запуск!
готова
Коментарі14
Пізніші помпи без муфти, як виявилося, теж діляться на ранні і пізні) У ранніх кришка термостата кріпиться гайками до шпильок. У пізніших — пригвинчується болтами.
у мене п'ять корпусів і всі вони різні. Відмінностей дуже багато по помпах
А чи правда, що муфта ніколи не відключається зовсім, а просто збільшує частоту обертання вентилятора при спрацьовуванні датчика?
так, вентилятор обертається і коли муфта не включена
Не дуже зрозумів, як пригвинчується піддон. Чомусь видно гайочки...
Так, все правильно. Шпилька, шайба та гайка
Це штатне кріплення або доробка? Якщо доробка, то зручно встановлювати піддон з прокладками на герметиці в зборі.
це за каталогом
Зрозумів, дякую.
Клас! Іде справа! А якої фірми молоткову фарбу використав? І як довго сохла?
Чому колектор не пофарбували не зовсім змінили двигун?
Помпу треба ставити стару, електромагніт блокується 3 гвинтами. І ти кріплення каструлі не прикрутив на головку...
через перехідну пластину, у наступних постах викладу фото
як вентилятор кріпиться на помпу? не бачу отворів
