Готуй сани влітку ... (ДХО)

Справа була влітку, але закінчив тільки зараз… Саме встиг до сезону "дХО")))))
Ідея встановлення ДХО давно майнула в голові, а все заради того, щоб даремно не вбивати ближнє світло, особливо коли тільки купивхороші. Але гальмувало, що красиво їх нікуди встановити на 124, аякщо й зустрічалися варіанти то виглядало жахливо.

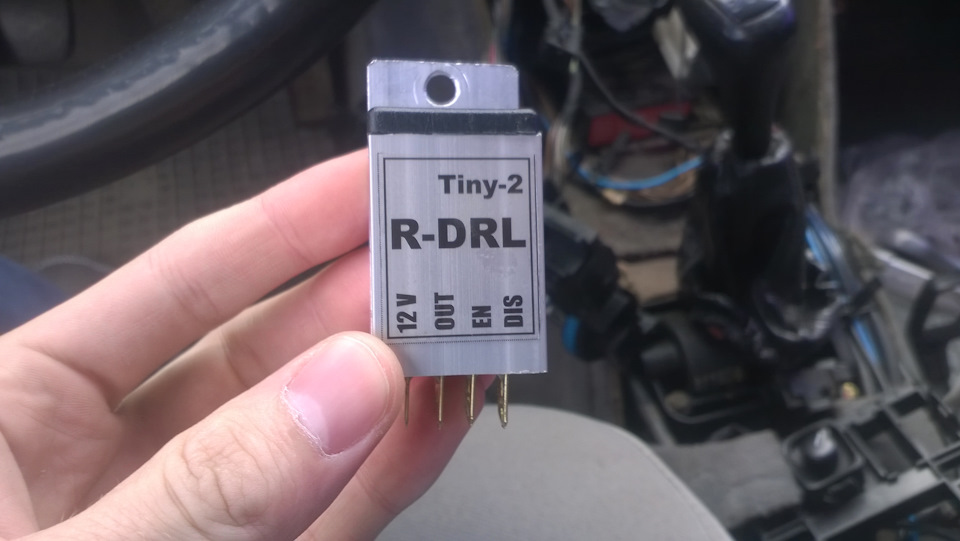

Але тут одноклубник Андрій WDB124125 Порадив прикупитиреле ДХО для галогенних фар Виявилося, що ціна гуманна і я відразуж наступного дня замовив це диво.

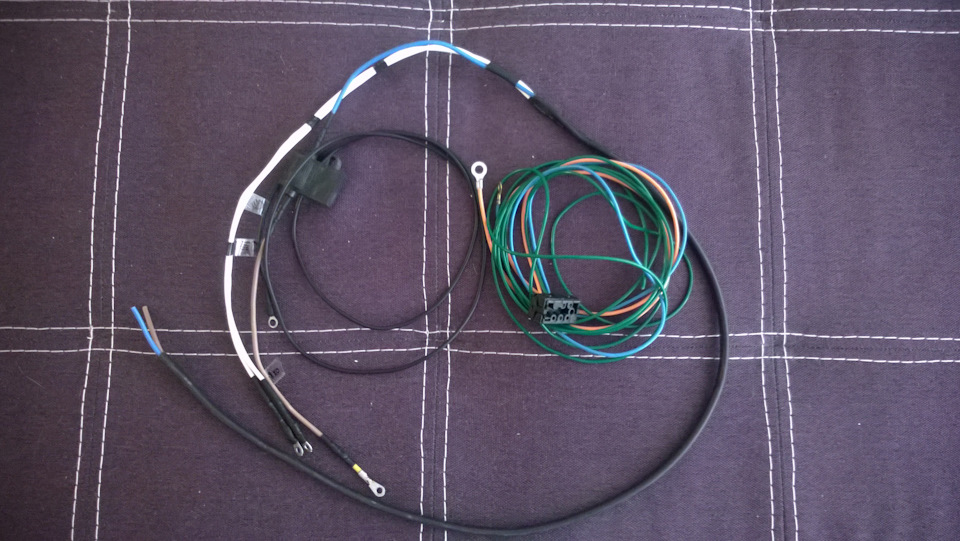

Працює воно за принципом:При появі на реле "дозволяючого" сигналу (наприклад поворот ключа в замку запалювання) воно через 20 секподає на лампи далекого світла низьку напругу, внаслідок чогодалекий світить в "підлогу напруження" - потужність 35% від "звичайного далекого". Також можна налаштувати, щоб світило впотужність від 15% до 50%. p align="justify"> Вивчивши схемуйого підключення сплів проводку для установки.

За порадою того ж Андрія, вирішив що "забороняє" для реле будевключення ближнього світла, а "дозволяє" від генератора. Вирішилитак щоб уникнути увімкнення реле при звичайному включеннізапалювання під час ремонту або інших маніпуляцій. Якщо дати сигналвід гени, то реле буде включатися тільки коли двигун заведеться.Сигнал від гени кинув через кнопку щоб реле вимикати в літнійперіод коли його не треба.

>

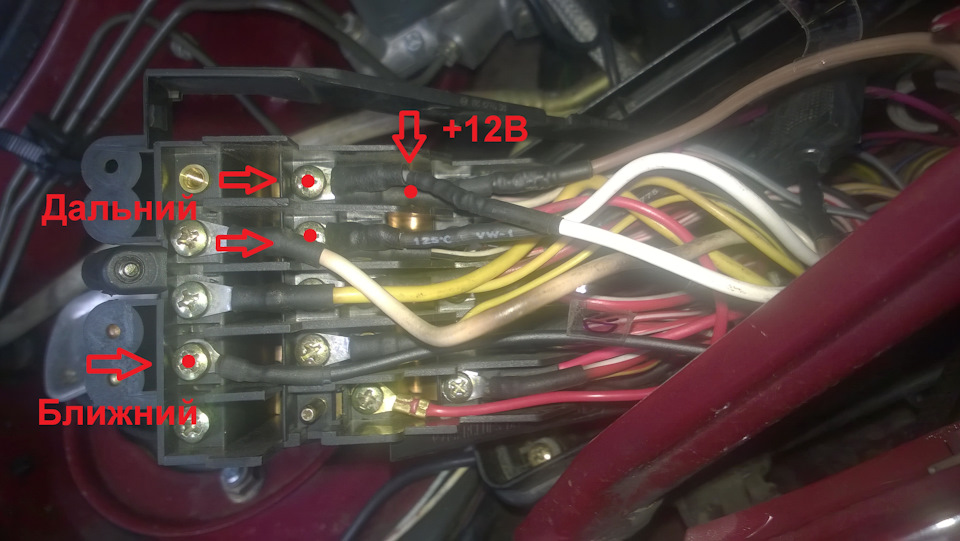

Щоб не різати рідну проводку все підключав у блоці запобіжників

Сигнал від гени брав з колодки біля АКБ де підключається провід відприладки на контрольку зарядки< br/>

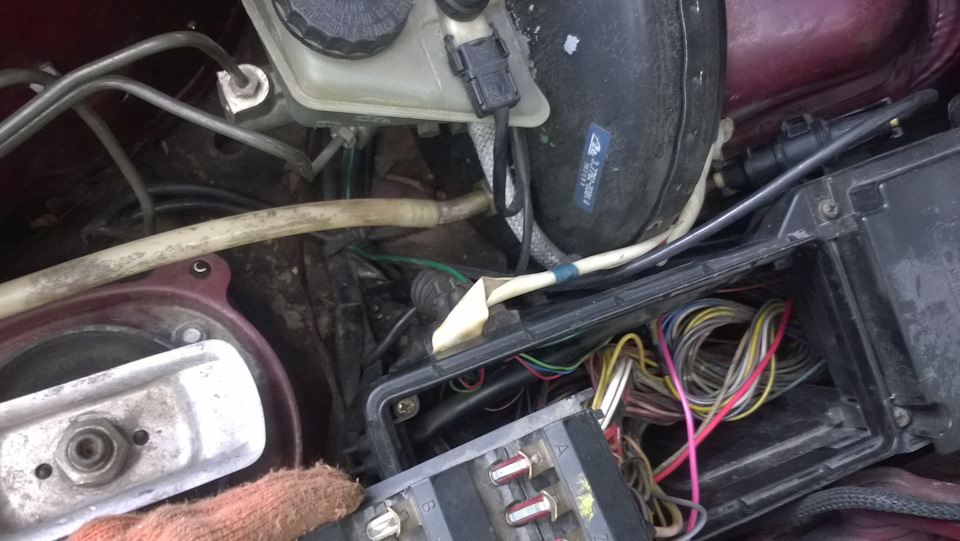

Вивів через блок запобіжників

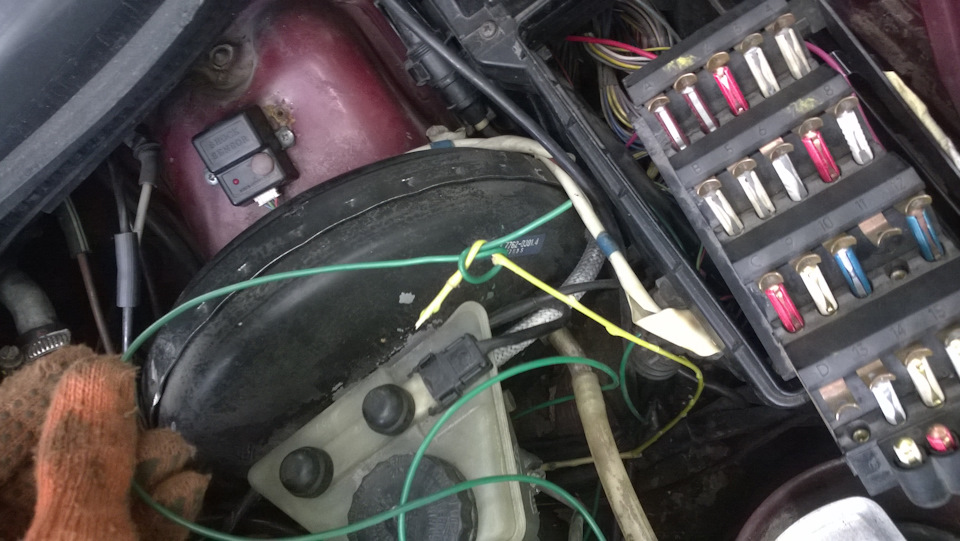

Хитра "маніпуляція" з гілкою щоб прокласти провід під моторчикомпечі)))

>

Підключив

Живлення реле підключив через виносний запобіжник на 10А. Довелосятак т.К. Серед штатних нікуди підключити, та й таке на 10А напевноне знайти, хіба що китайська, але це стрімко =)

Запчастини на фото:1314516
Встановив реле, вибрав місце Щоб був хороший контакт маси накорпус.

Ось так… ДХО є, а колгоспу немає))))
