Нещодавно порився в "металоломі" (у себе у дворі), і знайшов фару хзвід чого, (колись сам викинув її), було вирішено зробити з неїдодатковий стоп сигнал.
Спочатку думав робити світлодіодний, буквою Z (типу ЗАЗ), але потімвирішив що буде виглядати типу ZORRO:DD
Тому зробив формою Х.
< b> Куплено:.
— 9 світлодіодів (надяскравих, червоних);
— 9 резисторів (на 1 ком, 250 ват);
> — КРЕН 8б(12 вольтовий стабілізатор).
ЛУТом морочитися не хотів, тому зробив простим способом)

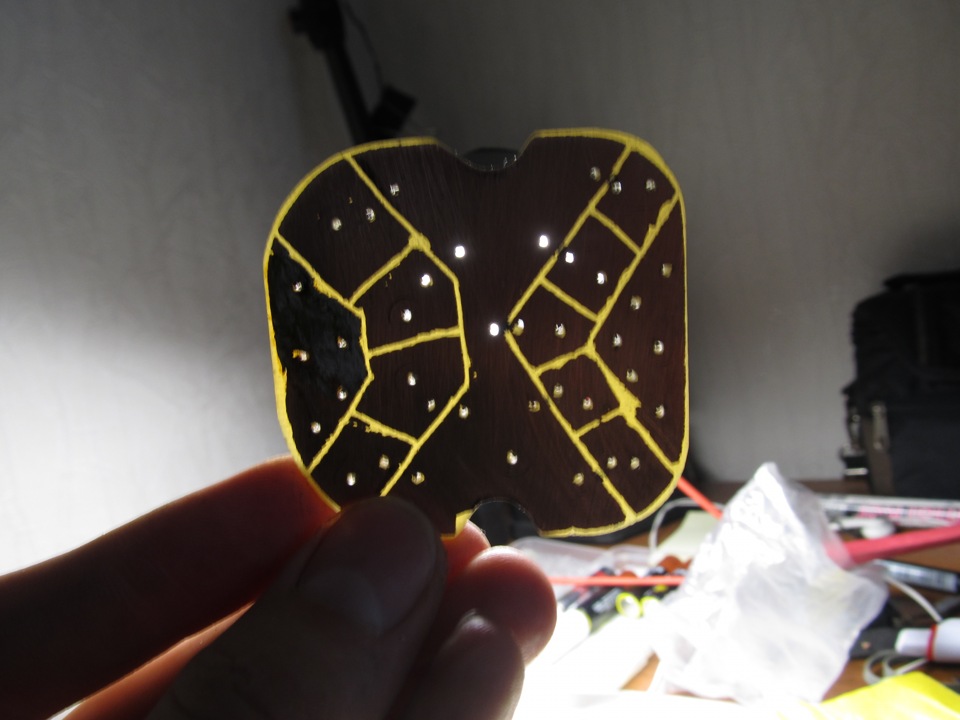

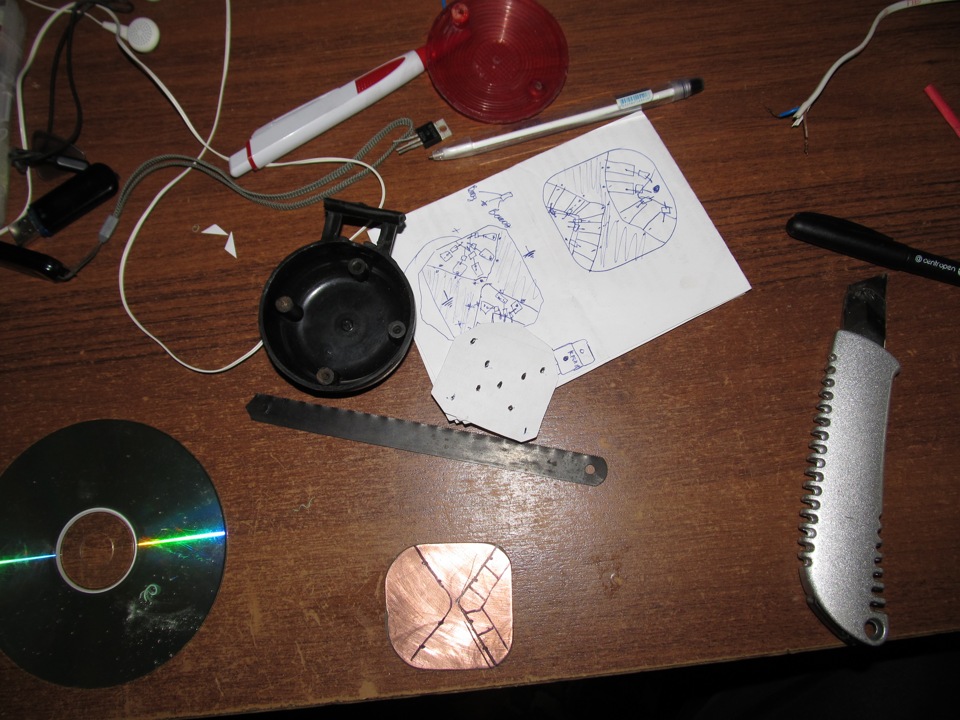

Пилим плату
Готово

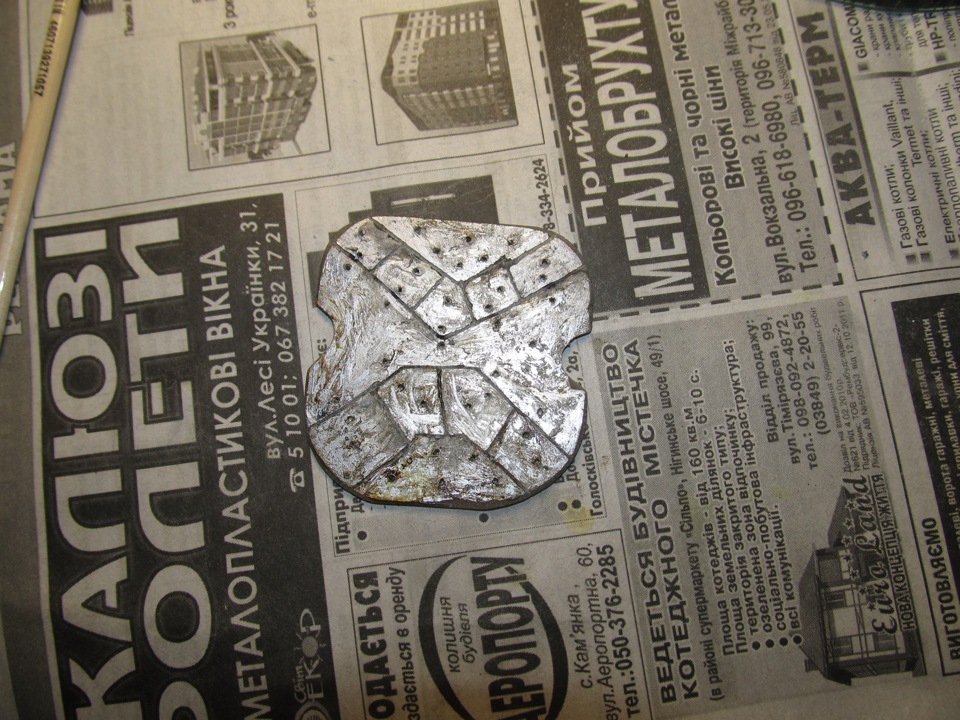

Покриваємо оловом

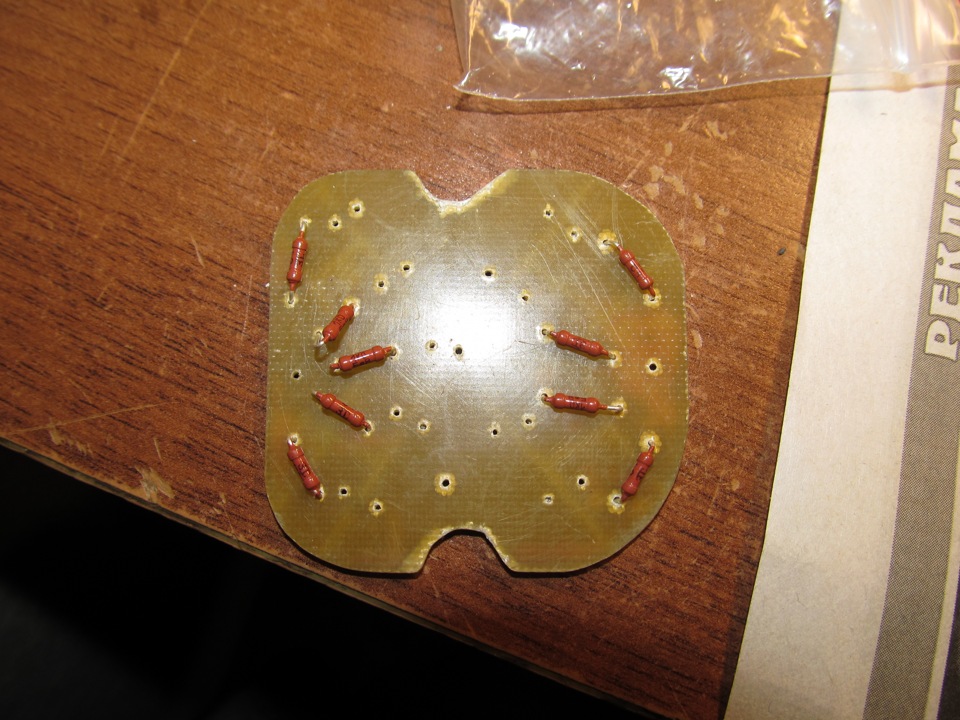

> Пайка резисторів

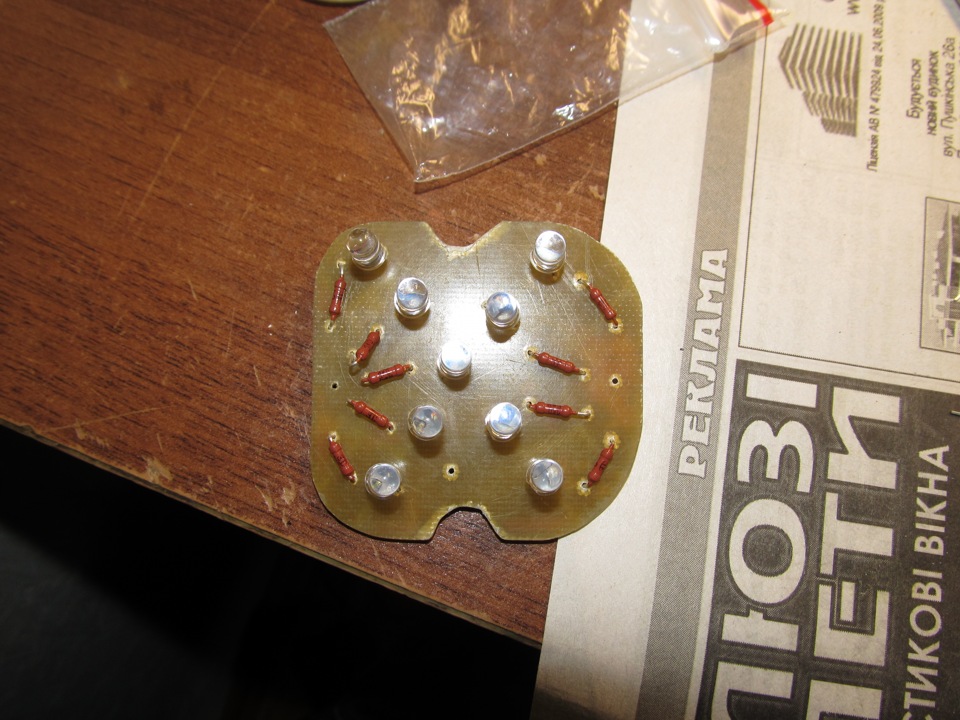

Припаяв діоди
Перший тест
У роботі зі спалахом
у роботі без спалаху (від 7, 4 вольта, параметри зйомки 1/125, ісо80, діра 5.0)
Внутрішність
Тепер ось незнаю куди її ставити, ставити туди де задумувалося (ліворуч під заднім бампером, природно добре загерметизувавши все)або ставити в салоні, теж ліворуч за заднім склом.
Що порадите?
який варіант вибрати?
я більше схиляюся до першого, але фара замала туди (65 мм-діаметр), виглядає не так як хотілося(
Коментарі5
Ставити краще в салон, до речі в ПДР є навіть примітка до пункту 31.4.3 по встановленню стоп сигналів
круто, ще б трохи по рівній виставити їх, і буде ваще шикарно=)
Добре вийшло, якщо зважусь собі таке робити то знаю вже до кого звертаються) А на рахунок стопа. краще в салон під скло, з лівого боку, думаю буде виглядає отрута!
Поясни дилетанту як правильно зробити плату під світлодіоди, думаю поміняти лампи в оптиці на діоди, але не знаю як і що робиться правильно
До кожного плюсу діода треба припаяти резистор 1 ком і просто підключаєш в мережу в машині, я просто зробив все на платі, там нічого складного, все теж, просто дротів менше ...
