Усуваємо нечіткість увімкнення передач

Після перебирання куліси, вирішив зробити важіль вибору передач, новий тільки оригінал і коштує "поганих" грошей. Більш ґрунтовнопідійти до нього.

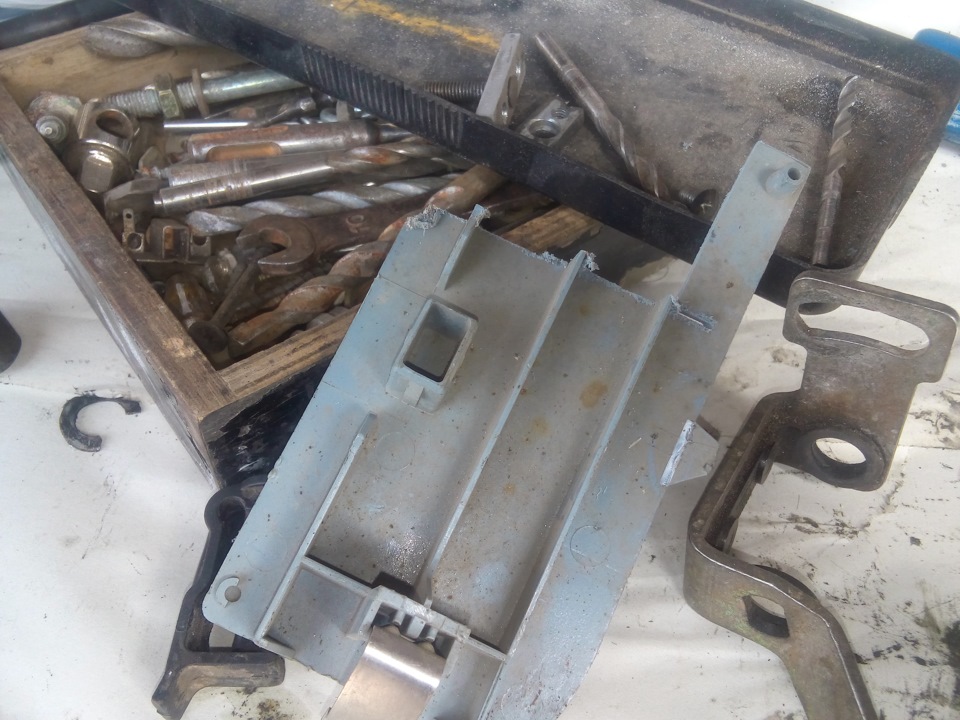

Суть питання - це пластикова вилка, яка стирається з часом і вибірпередач відбувається не чітко.
Після заміни, проблеми з перемикання пішли взагалі.

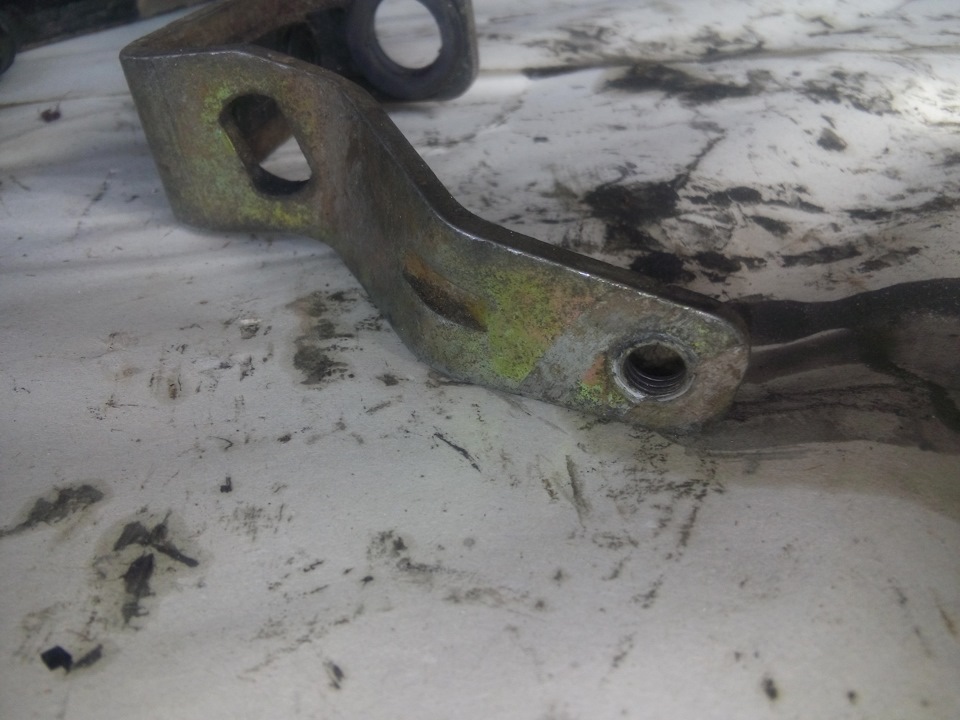

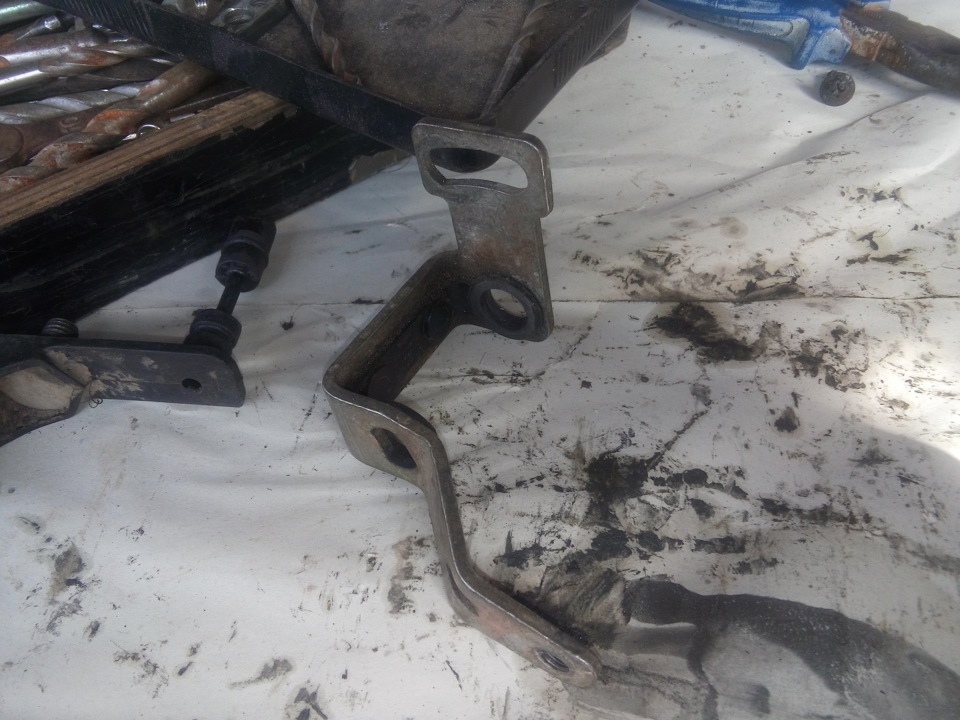

Знімаємо вилку, зрізаємо потертий пластиковий наконечник іпросвердлюємо отвір нарізаємо різьблення м6
Різьблення м6 нарізане

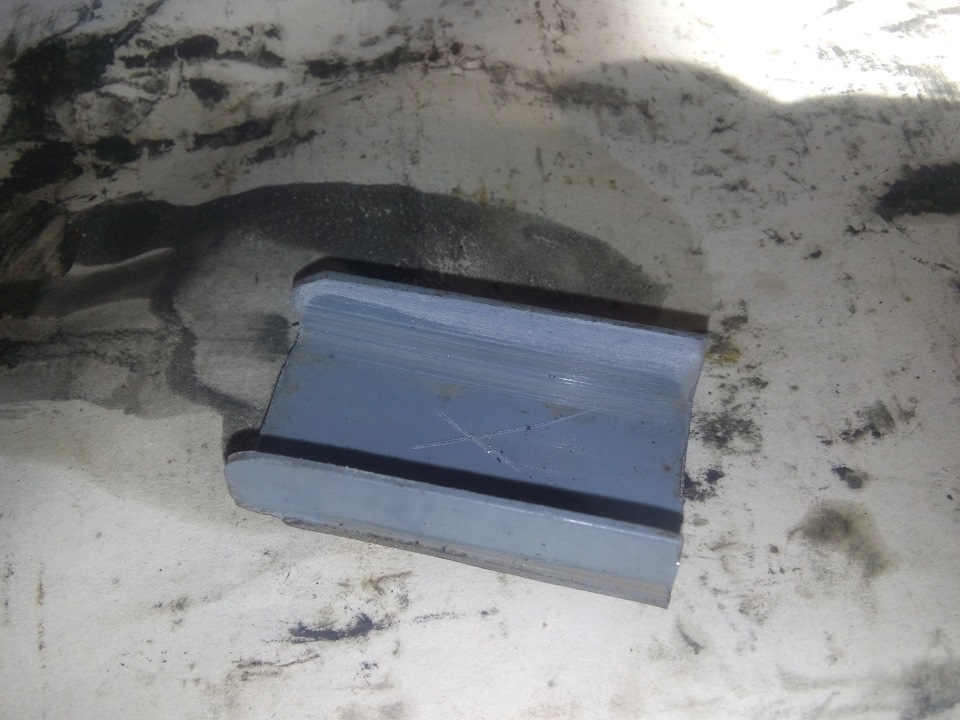

Матеріалом для нової вилочки стала пластикова обманка ПТФ, її литтяза розміром якраз підходить до металевої вилки що на коробціВирізаємо приблизно 4 см в довжину Приміряємо Внутрішню частину язробив зі шматочка алюмінію 40х5х10 Просвердлюємо в ньому 3 отвори, центральне наскрізне 6, 5 мм з фасочкою, два поряд під різьблення м5або м6
Три болтика під патай, м6 центральний, м5 або м6 (залежно від того, яке різьблення ви нарізали в 2-х крайніх отворах)
Дублюємо отвори в заготовки
У центр болтик М
З пластиковою заготовкою
З'єднуємо скрутивши двома болтиками
Ось так буде працювати

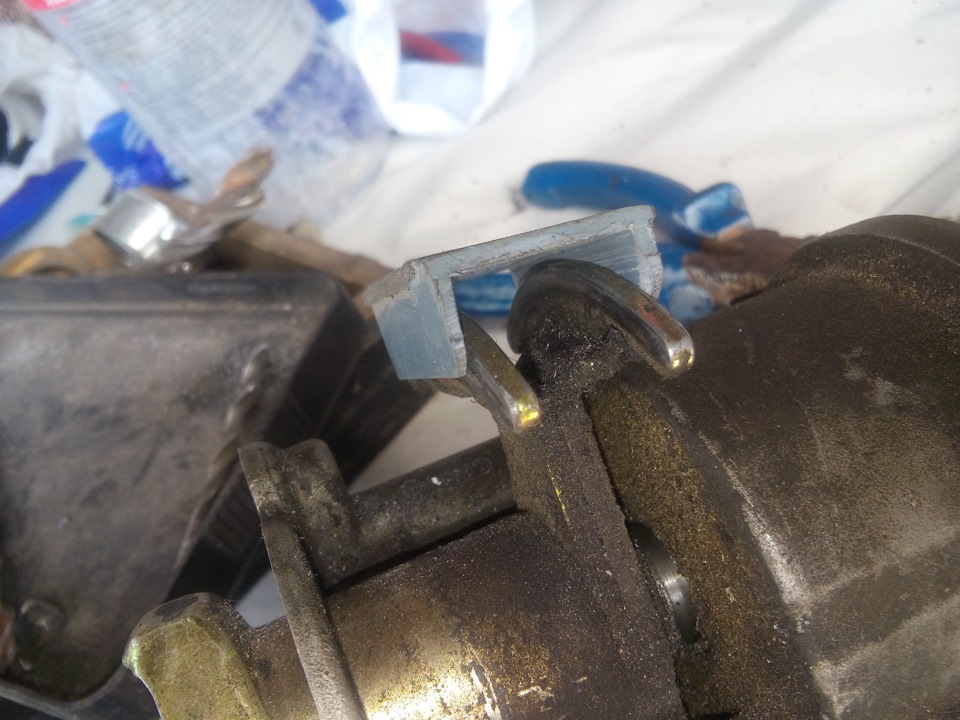

Вигляд після встановлення
У роботі
