1. Електропроводка. Що треба для ремонту електропроводки?

Представляю вашій увазі першу статтю із серії — електропроводкаавтомобіля.
Перші статті будуть універсальні для різних автомобілів, а далібуде поглиблення в електропроводку Taunus.

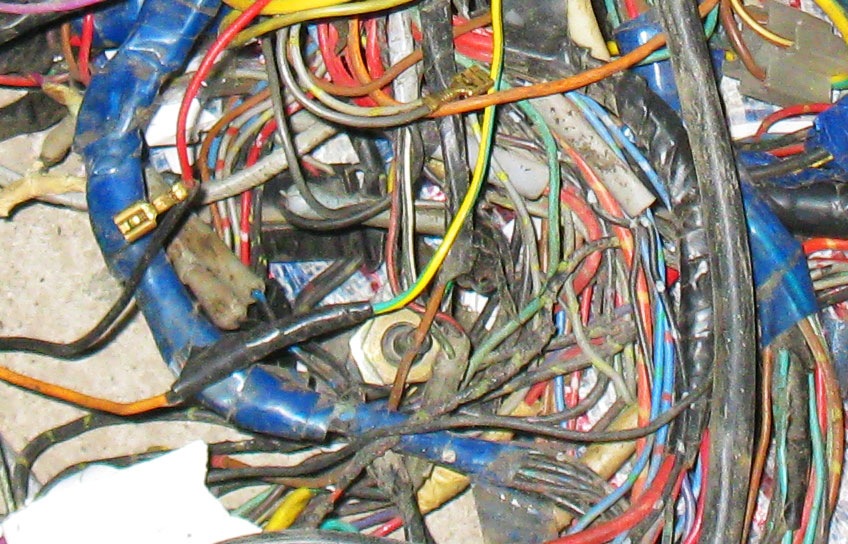

Ця стаття корисна для тих, хто хоче знати більше проелектропроводку автомобіля. Найстрашніших систем в автомобілі, цеелектрообладнання і проводи. Лише кинувши погляд на проводи, надумку спадає думка, що 300 скажених шайтанів її збирали.
Проводів дуже багато і вони всі такі різні.

Електропроводка

Так ось, це тільки на перший погляд.
Якщо покопатися, то виявляється вони не такі й страшні.< br/>

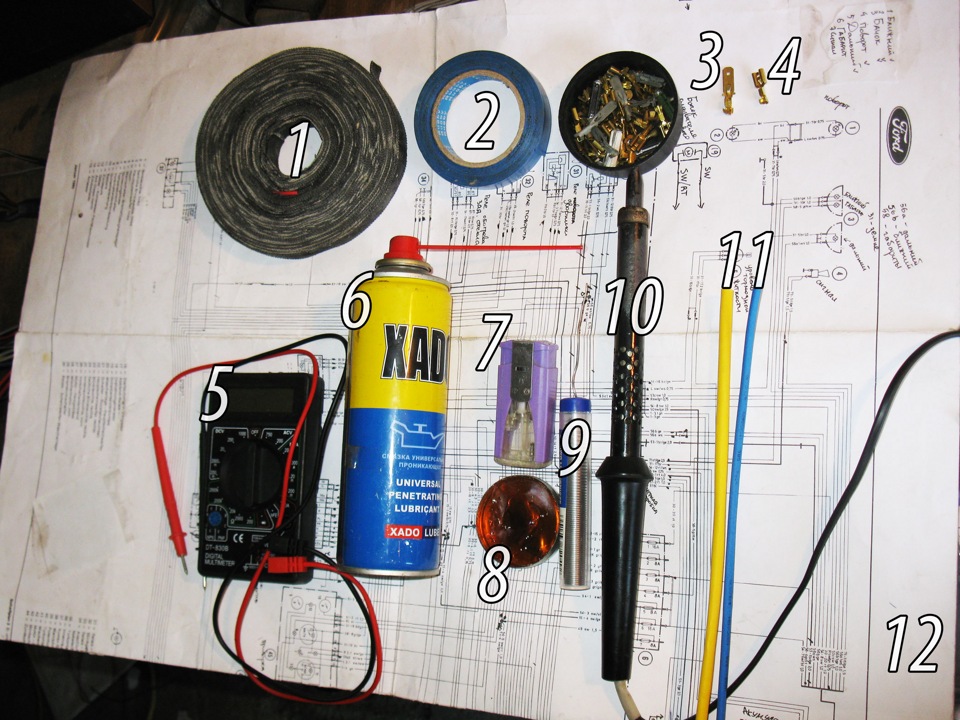

А провівши з ними пару днів, вона стає як "рідні", і ви починаєтеписати про них статті. Ремонту електропроводки?

1. Тканинна ізолента:термостійка, водонепроникна
2. Проста ізолятора
3 Роз'єм: "тато"
4. Роз'єм: "мама"
5. Тестер, мультиметр.
6. Олія WD - 40
7. Запальничка
8. Каніфоль
9. Припій
10. Паяльник
11. Термокембрик - термозбіжна трубка.
12. Схема електропроводки.
Контролька
13. Контролька
14. Ручка
15. Скотч
16. Папірці

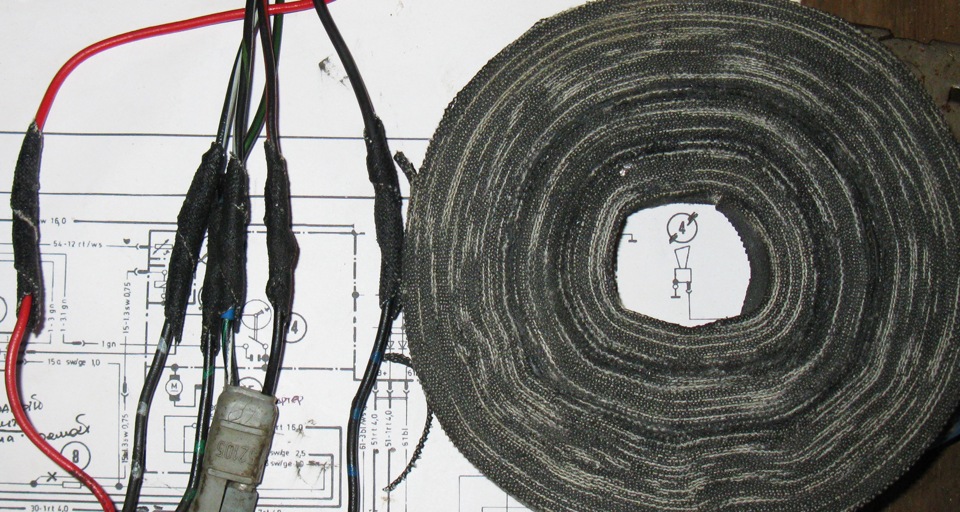

1. Тканинна ізолятора:термостійка, водонепроникна
Використовується для ізоляції пошкодженої на дроті.
Клеїтися дуже добре.
Захищає надійно від вологи та нагрівання.< br/>
Має велику товщину.
Вартість:20 грн., $2.5, 75 руб.

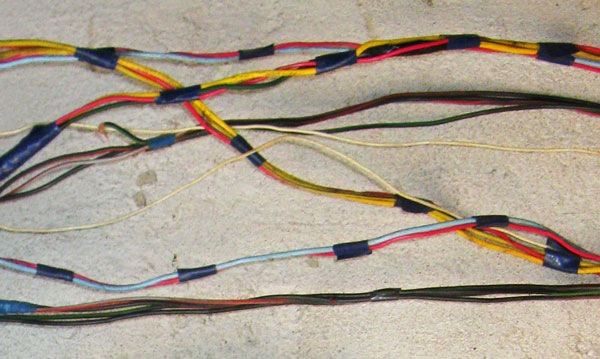

2. Проста ізолента
Використовується для з'єднання проводів у шлейфи.
Потому шлейфи до шлейфів і в результаті виходить все красиво ізрозуміло.
Вартість:7 грн., $ 0.8, 25 руб. 3-4. Роз'єм: "тато — мама"
Обголюємо провід на 3 мм і обтискаємо роз'ємом за допомогоюплоскогубців.
На роз'ємі два ряди вусиків, спочатку одним вусиком, з першого ряду, Притискаємо провід за обмотку. Потім затискає другий ряд вусиків, притискаємо оголений провід, і дотискаємо другий усік з першогоряду. Напевно є спеціальні пістолети для обтискання, але я їхніколи не бачив. У продажу.
Вартість:1 шт. - 0.5 грн., $ 0.06, 2 руб.
5. Тестер, мультиметр.
Дуже крута річ, активно використовується в перевірці проводів.
Підіть на базар і купіть найдешевший, китайський мультиметр, йоговам вистачить на довго. br/>
За допомогою його можна перевірять рівень зарядки акумулятора, працездатність реле генератора, вольтаж, опір у проводах.
Універсальний, зручний, легкий у використанні прилад.
(як його використовувати, буде окрема стаття)
Вартість:25 грн., $3, 90 руб. >

8-9-10. Якщо не спаювати місця розриву, то вони будутьокислюватися, і буде гірше проводити електрику (може і взагаліперестати). Проводити).
Вартість:60 грн., $8, 240 руб.

11. Термокембрик — термозбіжна трубка.
Моя найулюбленіша штуковина.
Використовується для ізоляції місця спайки. Натягується напроводок, Нагріваємо запальничкою і трубка звужується, тим самимізолюючи місце спайки від вологи, повітря і бруду.
Там де важко натягнути кембрик, використовуємо WD'шку (обережно, вогненебезпечно)
> Вартість:1м. - 4 грн., $ 0.5, 15 руб.
12. Схема електропроводки
Для того, щоб знати який проводок, куди приєднувати. $ 1 000 000, 30 000 000 руб. (хороша схема, багато чого вартий)
13. Контролька
Беремо лампочку на 12 вольт (одно-контурну). Приєднуємо двадроти.
Один кидаємо на корпус автомобіля.
На край другого приєднуємо голку і можемо тикати у дроти, якщолампочка загоряється, то у дроті тече струм.
<
Акумулятор в цей момент повинен бути підключеним.
Зручно шукати зниклий контакт, або обрив у проводі.
16. Ручка. Скотч. Папірці
Треба щоб помічати проводи та прилади в процесі роботи зпроводкою.
Коли розбираєшся з величезною кількістю проводів, то вже через 20хвилин перестаєш розрізняти, де який, а якщо помічати, то знайтипотрібний роз'єм-проводок дуже просто. i>
17. Сталеві нерви Заняття це повільне, так що завзятість требамати! Ось мабуть і весь необхідний набір для роботи зпроводкою.
Паяйте, крутіть, проводьте.
Хай перебуватиме з Вами Сила.
Дякую за увагу.
/p>

Будь-які питання щодо проводки пишіть тут.
Спробую відповісти на все.

UPD
Ось як виглядають інструменти для обтискання клем.
