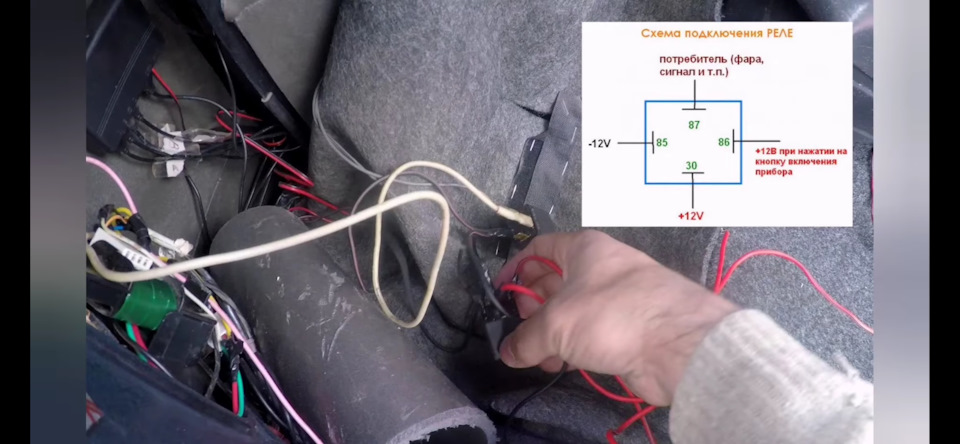

Схема підключення релле"

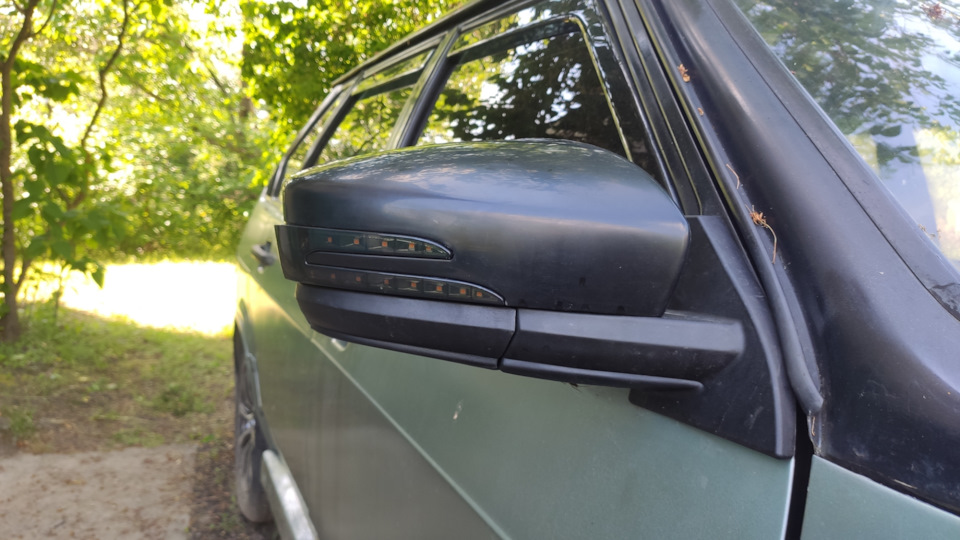

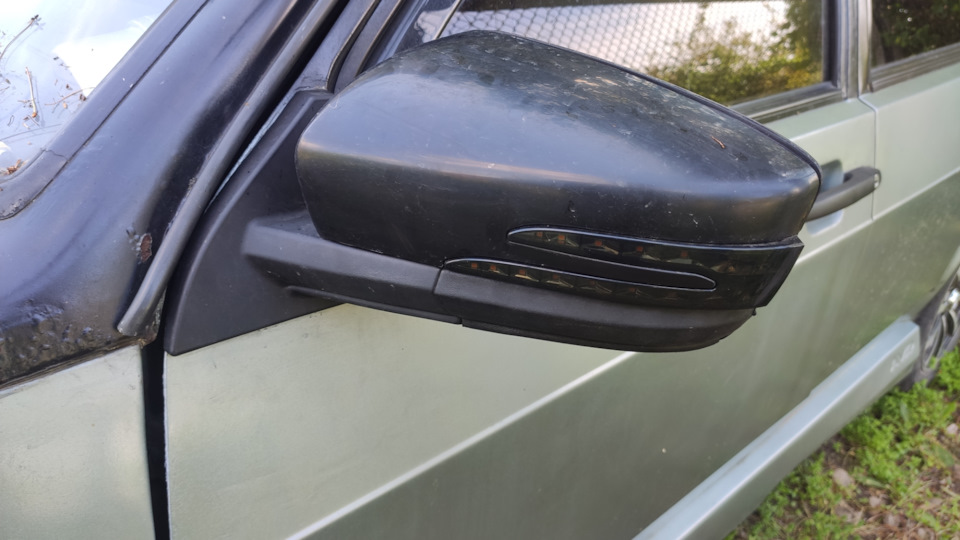

Незнаю, як на Ютубі показують відео, що їх ставлять за годину умене з перекуру не поспішаючи з пивасом вони з установкою вийшли натри дні, багато часу пішло. На обмірковування саме де буде стоятиджойстик управління, потім багато часу пішло в пошуках інформації, чому не світять повторювачі поворотів якщо дублювати їх відповторювача в крилі, а ось на пряму від АКБ вони світять яскраво іпісля пошуків інформації на Ютубі і запитавши у тих у кого саметакі АМГ на діодах без повторювачів плазма діодів я зрозумів, що вяку проблему я вперся! Справа в тому, що в них схема китайцями такпропаяна, що там три дроти один габарит (американка), одинповторювач і третій загальний мінус, так ось щоб днем яскравосвітив повторювач треба підключити і провід на габарит, якщо їздитиз включеними габаритами днем і вночі, то буде яскраво світити іповторювачі в дзеркалах! Мені ці габарити і даремно не потрібні, мені треба щоб днем працювали яскраво повторювачі в дзеркалах.мало інформації, але знайшов, коротше треба ставити на кожнедзеркало у повторювачі 4-х контактне реле! Знайшов на дачі триштуки релле, перевірив вийшло!

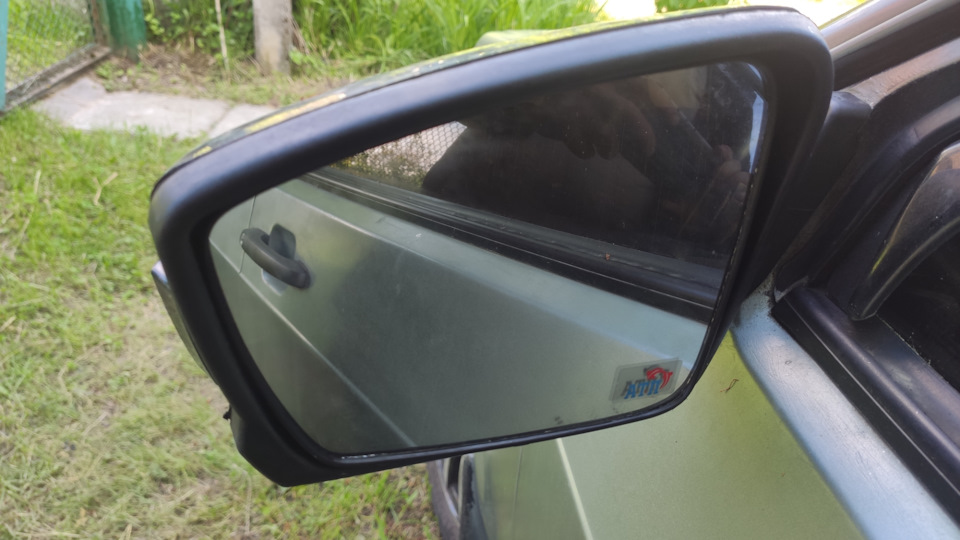

Як варіант хто такі собі хоче купити те беріть з повторювачами "плазма діоди" в них без проблем підключення у мене в тих, що булиз одинарним поворотом, там були плазма в цих її немає і коликупував АМГ ці теж хотів плазму, але таких у продажу не було. Міжсидіннями, щоб в інше місце не ставити в двері водія в карту неподовжувати і не вкорочувати проводку і не заплутатися, то япоставив джойстик теж між сидіннями. > Красувати накладки дзеркалу колір кузова я не буду, мені такий чорний подобається.
Весь процес у моєму відео:>
+бонусом відео, як я дізнався про релле.
Запчасти на фото:1020259
Схожі записи
Встановлення та тест ДХО з динамічними поворотами, що біжать.
Встановлення та тест ДХО з динамічними поворотами, що біжать.
0
Коментарі20
На майбутню якість повторювачів гамно, повторювачі де щілини треба герметосом або краси на пару місяців
Врахую
Треба в колір пллюбному
Вітаю що закінчилися проблеми з цими дзеркалами, коли собі ставив дивився хто де блок розміщує такого розташування не бачив
Ця я його сам туди блок рішення моє було, а дроти вже далі нікуди не тяглися, так більше підходило саме для 2114 а подовжувати і вкоротити яби остаточно заплутався точно + хотів би подовжити такими ж забарвленнями як у комі, а у мене таких немає + по...
я подовжував тією ж косою 3 проводи на ліве дзеркало обрізав і вкоротив, на праве розрізав і подовжив (довелося трохи своїх проводів доставити), а живлення я брав вже у двері від доводчика стекол, підсвічування від кнопок підсвічування ЕСП. Не зовсім...
Так у мене розпинування інша не така як твоя вони не стежать за технологіями я взяв схему з сайту виробника нервувати, як цю справу почав розкидати і дивитися куди його все пхати?)
У двері не захотів тягнути у мене і так там багато проводів ЕСП, підсвічування карт, Центральний замок, підсвічування торців дверей, повороти дзеркал, ще хотів туди реле тягнути ну потім його в салон реле запхнув
ну у мене проводки у двері більше буде4 кнопки ЕСП, Доводчик, Управління дзеркалами, ЦЗ, Динамік, підсвічування низу дверей ну ще по дрібниці -, постійний +, + після запалення
Я робив опитування куди краще у двері або в тунель, всі сказали в тунель щоб карту не дірявити+в тонелі воно як рідне один раз відрегулювати і все їздиш і більше цю кнопку джоя не чіпаємо)
Я ще варіант хороший бачив хтось розміщував біля замку запалювання, але я не ризикнув пиляти панель
Та це точно
а в тунелі виходить повітроводу для задніх пасажирів немає? я собі хочу тунелі від гранти поставити і зростити зі штатним, рік тому почав приміряти, але так і зупинилося на стадії примірки
Треба подивитися як таке хтось уже робив
Там ще були проблеми я почав підключати з фішкою ліве дзеркало і бачу що вертикаль приводу дзеркала працює, а горизонталь інший мотор приводу не реагує на джойстик, думав що коли прокинув дроти коси по тунелю десь перебив провід, а вийшло так що дрот...
Я коли ставив у мене подружжя все швидко пройшло, всього 3 дроти з водійських дверей вивів і 3 завів у праві двері. На правих дверях тільки довелося додаткову гофру ставити так як стояла вузька і місце в ній закінчилося
Ще робив перенесення кнопок і прикурювача у мене там де ще джойстик варто був додатковий прикурювач і кнопки підсвічування і я їх заради джойстика переніс.
У мене в дверях стоїть від звістки, зручніше не придумаєш
згоден вестивський блок зручніше, тільки ціна на нього зараз думаю не зовсім адекватна. я собі 2 блоки окремих ставив тому що не припускав що буде електро дзеркала. Спочатку у мене були 2 кнопки на 2ЕСП потім поставив задні ЕСП і блок на 4 кнопки від...
Я за 1800 брав
