Приладова панель від ваз 2110 (частина 1 підготовка)

Більшість власників автомобіля ваз 2105 рано чи пізно замислюютьсяпро встановлення тахометра, тк штатно він не передбачений.Розглядаючи варіанти установки тахометра, такі як:03/06 тахометр намісце штатного приладу та винесення додаткових приладів на торпедуабо стійку, зовнішній магазинний тахометр і ось ще один з варіантіввстановлення панелі приладів від 2110. Мені більше сподобавсяваріант установки цілої приладової панелі 2110. По-перше — панельза розмірами повинна увійти замість штатної, по-друге — все наелектроніці, буде встановлюватися датчик швидкості (немаєтремтячого звуку від стрілки спідометра як на тросиковому приводі.)А також можливість додати екслюзивності авто. Всього сподобаласяустановка Love1y Дякуємо за ідею та розпинування для приборки.

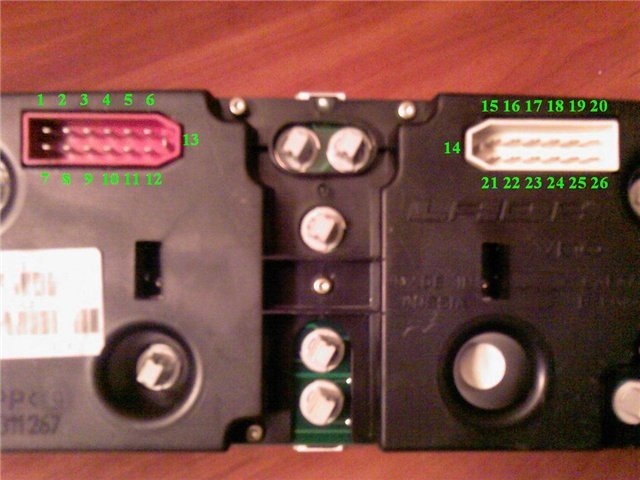

1 — перевірка сигналізатора рівня гальмівної рідини Якщо подати +, то лампа гальм загориться. Можна підключити до червоного дротузамку запалювання, тоді як і на 2110/2114 лампа перевірятиметьсяпри включенні стартера.
2 — лампа аварійної сигналізації, загориться при подачі +.
3 - лампа далекого світла, підключити до зелено-чорногопроводу.
4 - покажчик рівня палива, підключити до рожево-червоногопроводу.
5 - до датчика швидкості.
< BR 6 - вихід сигналу швидкості на бортовий комп'ютер. Якщо вінє, то сигнал швидкості брати з цього контакту.
7 — сигналізатор рівня гальмівної рідини, підключити дорожево-синього дроту біля лампи над прикурювачем. У ВАЗ-2107 лампапрацює навпаки:датчик з'єднує лампу з масою і горить. Прийде абозалишити лампу там, де вона є, або в новій приладці перепаяти лампудо + і поміняти місцями діоди (при цьому для перевірки лампиконтакт 1 потрібно з'єднувати з масою, наприклад до лампи ручника), або у датчика на бачку чорний провід прибрати, і підключити замістьнього помаранчевий від блоку ЕПХХ, або синій від котушки запалення, при цьому діод у проводці (між бородою та бардачком) обов'язкововідключити, якщо цього не зробити, то буде коротке замикання.
8 — лампа лівого повороту, підключити до синьо-чорного дротуколодки підрульового перемикача.
9 — лампа правого повороту, підключити до синього дроту колодкипідрульового перемикача.
10 — підсвічування приладів, підключити до білого дроту.
11 - маса, підключити до чорного проводу.
12 - живлення приладів, підключити до помаранчевого проводу.
13 - якщо приладка проста (без мікросхем і т.Д. .П.), то підключитидо синьо-червоного дроту (лампа резерву палива), якщо підтахометром є дисплей, підключити до датчика температури (брати відВАЗ-2114, один контакт до приладки, інший на масу, поставити або всалоні або в моторному відсіку але щоб далеко від двигуна і щобвітер не дув).
14 — маса, підключити до біло-чорного дроту.
15 - низьковольтний вхід тахометра (від ЕСУД), підключити докоричнево-синього дроту.
16 - високовольтний вхід тахометра (від котушки), підключити докоричнево-синього дроту.
17 — якщо під спідометром є дисплей, то підключити дочервоно-білого дроту біля вимикача стоп-сигналів.
18 — покажчик температури рідини, що охолоджує, підключити дозелено-білого дроту.
19 — лампа зовнішнього освітлення, підключити до жовтого дроту.
20 — лампа прикриття повітряної заслінки карбюратора, підключити досіро-жовтогарячого дроту.
У 21 і 22 йдуть до лампи ЕСУД. Якщо машина інжекторна, то один ізконтактів підключити до помаранчевого дроту, а інший до 23 —живлення приладів, підключити до оранжево-синього дроту.
24 — лампа ручного гальма, підключити до коричневого дроту.
25 — лампа заряду акумулятора, підключити до коричнево-білогодроту.
26 — лампа низького тиску олії, підключити до сіро-синьогодроту.
< /p>

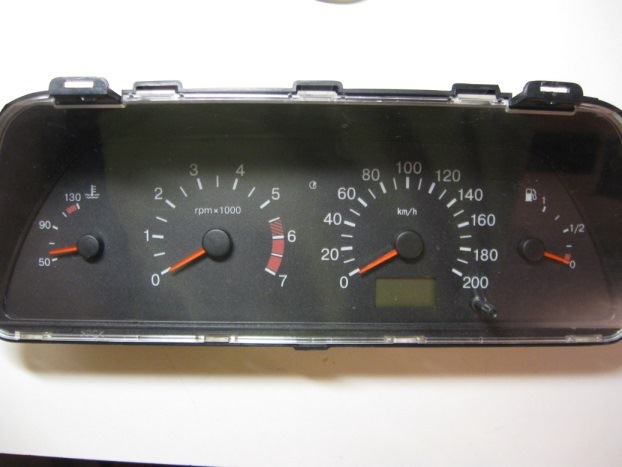

Була придбана панель приладів 2110 старого зразка.

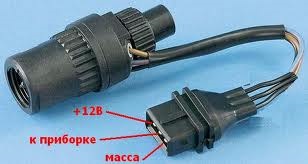

Датчик швидкості від інжекторної 2109
>

Ну і дріб'язок — клемми, дроти, колодки.
Встановлювати буду паралельно проводці 2105, щоб була можливістьповернути назад стандартну приладку.

У планах:розібратися з проводкою, поміняти лампи на світлодіоди, тай встановити панель у торпеду (без будь-яких щілин і тд)

"то один із контактів підключити до помаранчевого дроту, а інший до23 — живлення приладів, підключити до оранжево-синього дроту.
24 — лампа ручного гальма, підключити до коричневого дроту .
25 — лампа заряду акумулятора, підключити до коричнево-білогодроту.
26 — лампа низького тиску масла, підключити до сіро-синьогодроту.<
Була придбана панель приладів 2110 старого зразка. Ну і дріб'язок -клемми, дроти, колодки.
Встановлювати буду паралельно проводці 2105, щоб була можливістьповернути назад стандартну приладку.

У планах:розібратися з проводкою, поміняти лампи на світлодіоди, тай встановити панель в торпеду (без будь-яких щілин і т.Д.).То одиніз контактів підключити до помаранчевого дроту, а інший до 23 —живлення приладів, підключити до оранжево-синього дроту.
24 — лампа ручного гальма, підключити до коричневого дроту .
25 — лампа заряду акумулятора, підключити до коричнево-білогодроту.
26 — лампа низького тиску масла, підключити до сіро-синьогодроту.

<
Була придбана панель приладів 2110 старого зразка. Ну і дріб'язок -клемми, дроти, колодки.
Встановлювати буду паралельно проводці 2105, щоб була можливістьповернути назад стандартну приладку.

У планах:розібратися з проводкою, поміняти лампи на світлодіоди, тай встановити панель в торпеду (без будь-яких щілин і т.Д.).
