Після встановлення торпеди від пріори зіткнувся з проблемоюпідключення аварійки.

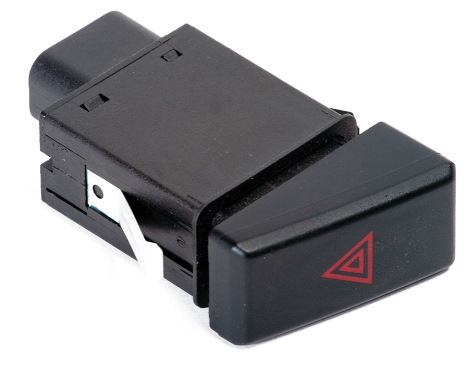

кнопка
Дуже мало інформації щодо підключення цього чуда.Мені відомо 2способи:

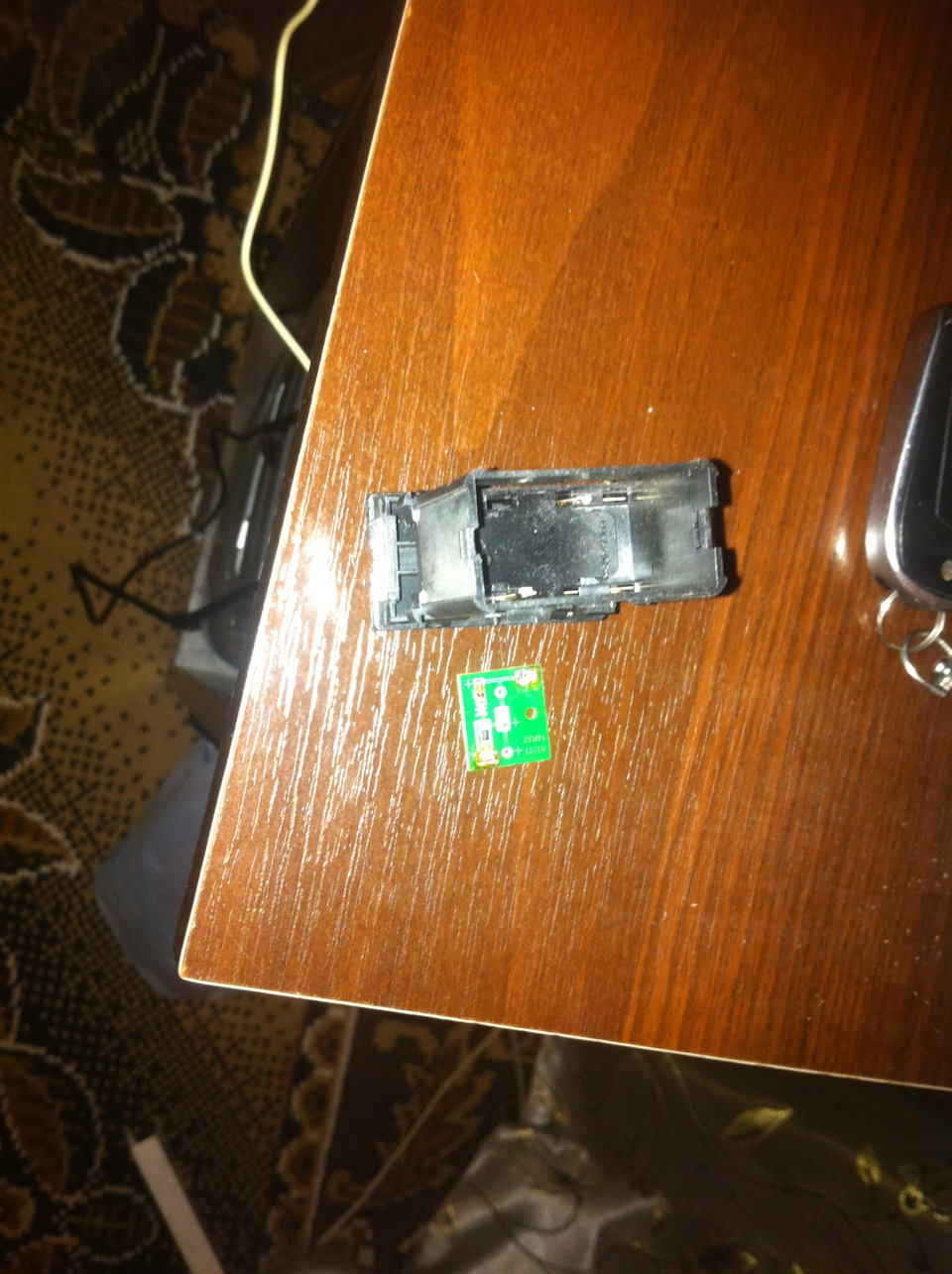

1.Використання доп. Плату з підсвічуванням (2 ніжки). Далі виймаємогрупу контактів що складається з 3х ніжок.

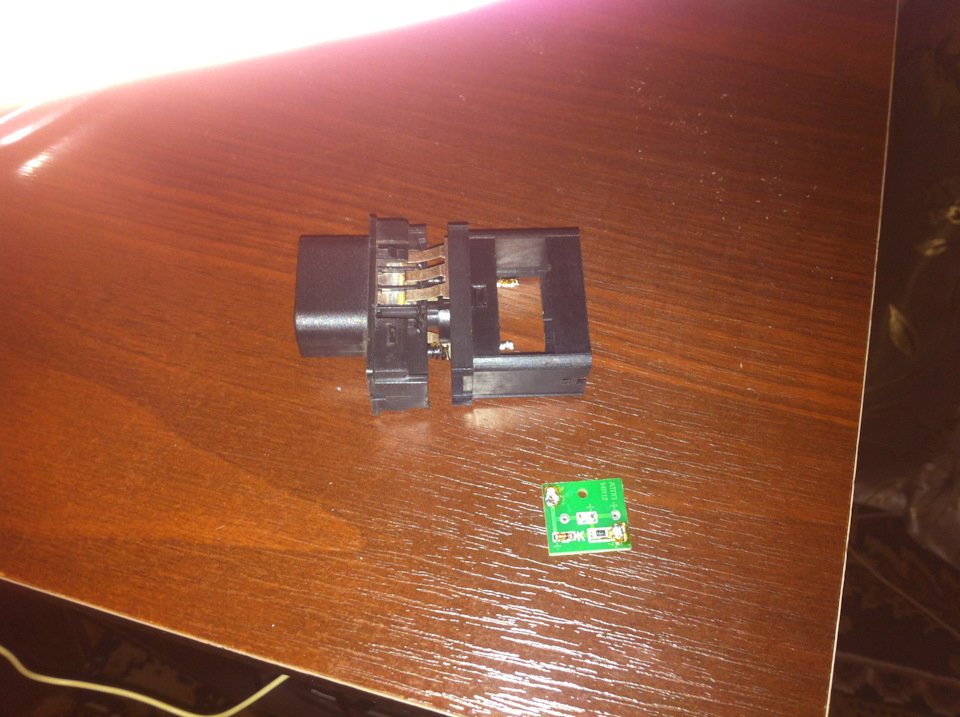

група контактів що дивиться на вас)

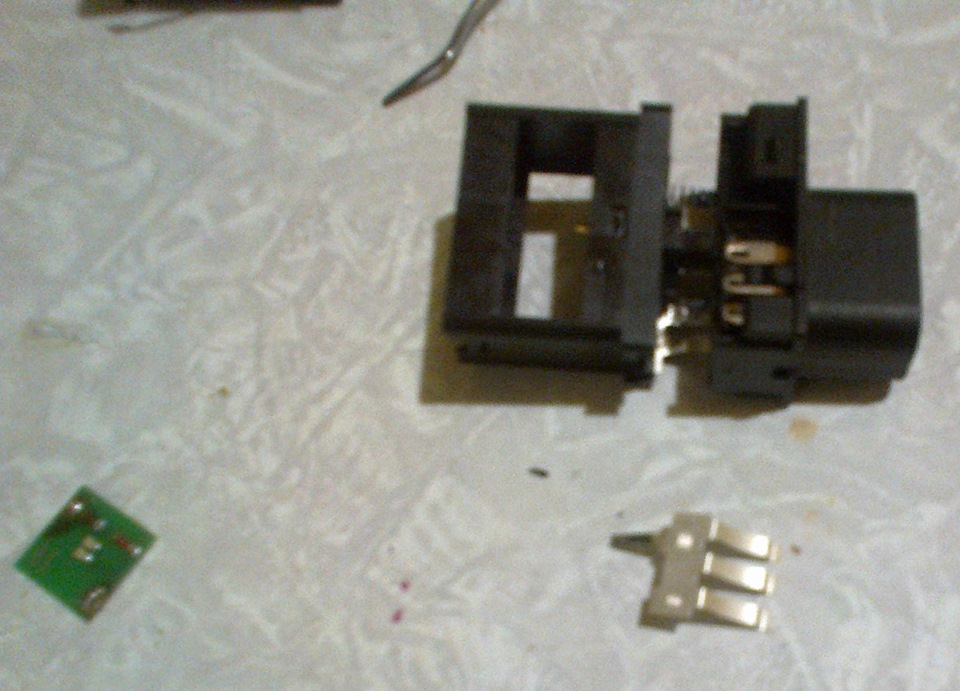

вийнята група (фото BUBLS-64) Після цього відрізаємо один контактвід цієї групи, щоб у результаті отримати з 3х контактів 2 і 1

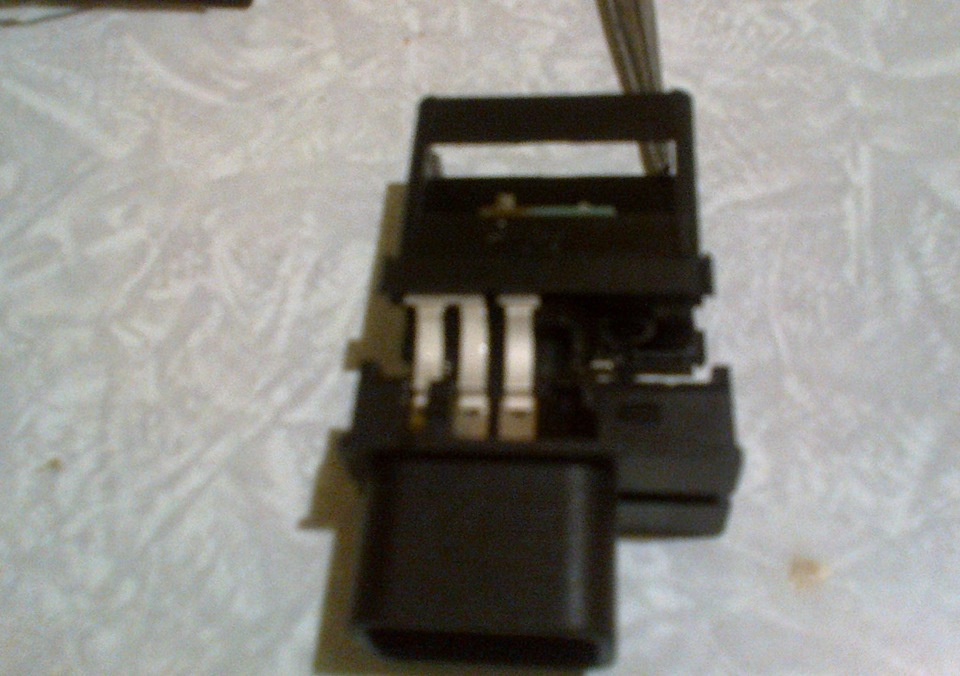

> І потім вставляємо назад, виходить у результаті ось так
фото BUBLS-64
Для того щоб ці контакти не зімкнулися я підточив їх натфілем.
Після цього потрібно впаяти перемичку між двома сторонами
фото BUBLS-64
Червоний.Чорний скручуємо з Чорний.Червоний (харчування реле)Ізолюємо, в колодку не пхати.
Помаранчевий заізолювати, у колодку не пхати.
Голуб.Оранж 6-й роз'єм колодки.
Голуб.Білий 1-й роз'єм колодки.
Голуб.Чорн. 5-й роз'єм колодки.
Голуб. 2-й роз'єм колодки.
Чорн. 3-й роз'єм колодки.(-підсвічування)
Біл. 7-й роз'єм колодки.(+підсвічування)
Є мінус цього підключення — це постійно запитане реле і можливістьвключити поворотник без запалювання. Днями заміряю споживанняструму при такому підключенні, але кажуть, що воно мізерне). Ну щож, подивимося)
Дякую всім, хто прочитав це, може комусь допоможе)
Частина фото були втрачені, так як це було давно і використав фотоз инета, так що не штовхайте за це))
